汽车工业用金属冲压减震缓冲组件

项目分类:通用机械零部件 发布时间:2024-11-07 ID:788400
  • 汽车工业用金属冲压减震缓冲组件
  • 汽车工业用金属冲压减震缓冲组件
  • 汽车工业用金属冲压减震缓冲组件
  • 汽车工业用金属冲压减震缓冲组件
  • 汽车工业用金属冲压减震缓冲组件
  • 汽车工业用金属冲压减震缓冲组件
  • 汽车工业用金属冲压减震缓冲组件
  • 汽车工业用金属冲压减震缓冲组件
  • 汽车工业用金属冲压减震缓冲组件

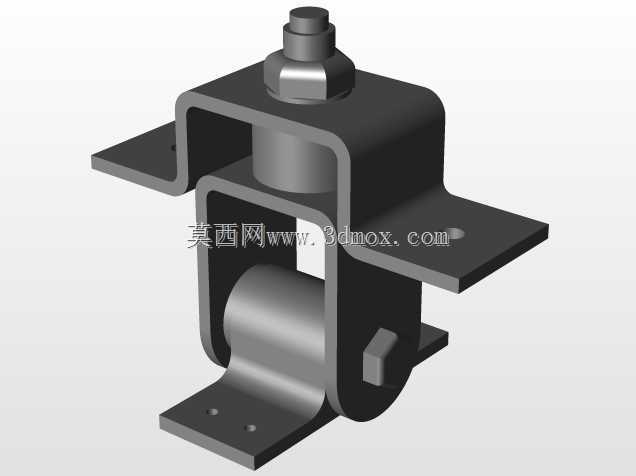

  这套隔振缓冲结构在整车底盘、动力总成悬置以及车载设备安装位中十分常见,核心作用是把刚性连接路径上的振动能量进行耗散,避免路面冲击、发动机往复惯性力直接传递到车身或被支撑部件上。现场装配时,上层折弯支架通过两侧外翻的安装耳片固定在车身侧或设备承载基座,下层折弯托架则对接动力部件、车架副梁等振动源侧,中间的弹性体被上下金属骨架完全包覆约束,既限制橡胶在大载荷下的侧向挤出变形,也能避免油污、碎石直接冲刷弹性元件表面。

  从受力路径来看,顶部贯穿螺栓先穿过上支架顶面、弹性芯体与下支架对应孔位,配合六角螺母完成轴向预紧。预紧力不能按普通刚性螺栓连接直接打满:压得过死会让弹性体失去剪切变形空间,隔振频段向高频偏移,怠速抖动反而容易传入座舱;压得过松则会在整车过坎、急加速急减速时出现金属支架间的撞击异响。工程上通常会在数模阶段预留弹性体压缩量区间,让静态承载下橡胶处于适度预压状态,动态冲击时仍保留足够的剪切与挠曲余量。

  外形与安装边界方面,上下支架均采用钢板折弯成型,外翻耳片上开设圆形螺栓过孔,孔位间距需要和车身安装点、被支撑部件接口严格匹配。数模中支架折弯圆角、耳片开孔边距都按钣金工艺要求处理,避免折弯处开裂或孔位强度不足。整体包络高度由螺栓头部、螺母厚度、上下支架层叠高度以及弹性体直径共同决定,在底盘布置时要核对上方与周边管线、下方与运动部件的最小间隙,尤其要确认悬架跳行程、发动机摆动量下不会发生干涉。侧向轮廓上,支架两侧立面包覆弹性体,安装耳片向水平方向延展,装配工具可从侧面或下方伸入拧紧,维修拆解时无需大范围挪动周边总成。

  设计思路上,这种结构没有采用复杂的铸造成型骨架,而是利用钣金折弯件形成C形与U形嵌套约束,加工成本低、模具投入少,适合乘用车、商用车以及工业设备的批量配套。金属支架承担定位与载荷传递,弹性元件承担隔振与缓冲,螺栓提供轴向夹紧,三类零件分工明确。建模时需要分别表达钣金件的壁厚、折弯半径、安装孔位置,以及弹性体的圆柱轮廓和顶部紧固件的六角、螺杆细节;装配关系中要体现螺栓贯穿、螺母贴合、支架与弹性体的接触界面,方便后续做干涉检查、安装工序模拟和工程图导出。

  在实际用途上,该类组件不仅用于汽车工业,也可移植到发电机组、压缩机、工业泵组等存在周期性振动的设备支撑场景。选型或改型时,重点核对安装孔距、支架承载面宽度、螺栓规格以及弹性体的刚度方向:垂向刚度决定承载与冲击衰减效果,侧向刚度影响动力部件位移控制,过低会导致起步、制动时部件摆动过大,过高则牺牲隔振能力。钣金支架的板厚要结合额定载荷校核,耳片孔位在反复交变载荷下容易出现应力集中,数模中可对孔边、折弯过渡区做圆角优化,减少疲劳裂纹风险。
