V型六缸内燃机总成结构拆解

　　这套V型六缸动力总成三维结构，围绕乘用车与轻型商用车常见的六缸内燃机构架展开，建模时把缸体、缸盖、曲柄连杆、配气机构、进气歧管、排气侧管路以及前端齿轮传动组全部纳入同一装配层级，能够用于动力舱布置校核、教学演示、机构运动分析和零部件干涉检查。实际装车场景中，这类V6结构多用于中高端轿车、SUV、皮卡以及小型工程机械的动力源，输出端通过飞轮或液力变矩器连接变速器，前端则预留发电机、空调压缩机、水泵等附件的安装空间。

　　从结构布置看，两列气缸呈V形夹角排列，相比直列六缸，整机长度明显缩短，曲轴轴向尺寸更紧凑，有利于横置或纵置平台在机舱内留出悬架、转向器和碰撞吸能区的位置。缸体下部采用加强筋与主轴承座结合的形式，曲轴支承点沿缸体中心线分布，建模时需要重点控制主轴承孔同轴度、缸孔中心距和两列缸盖结合面的夹角关系。油底壳区域轮廓向下延伸，既保留储油容积，也要避开副车架、横梁和转向拉杆的运动包络。

　　曲柄连杆部分是整机受力最复杂的区域。曲轴前端布置正时齿轮与带轮安装轴颈，后端连接飞轮，连杆大头随曲轴回转，小头通过活塞销与活塞相连。三维装配中需要逐缸确认活塞在上止点、下止点以及中间行程时的位置关系，检查活塞裙部与缸壁、连杆与缸体下腔、平衡块与机油泵壳体之间的间隙。V型机的发火顺序决定了曲柄销相位和连杆并列方式，若两列共用曲柄销，还要关注连杆大头宽度、轴颈长度以及装配顺序，避免实际拆装时出现连杆无法落位的问题。

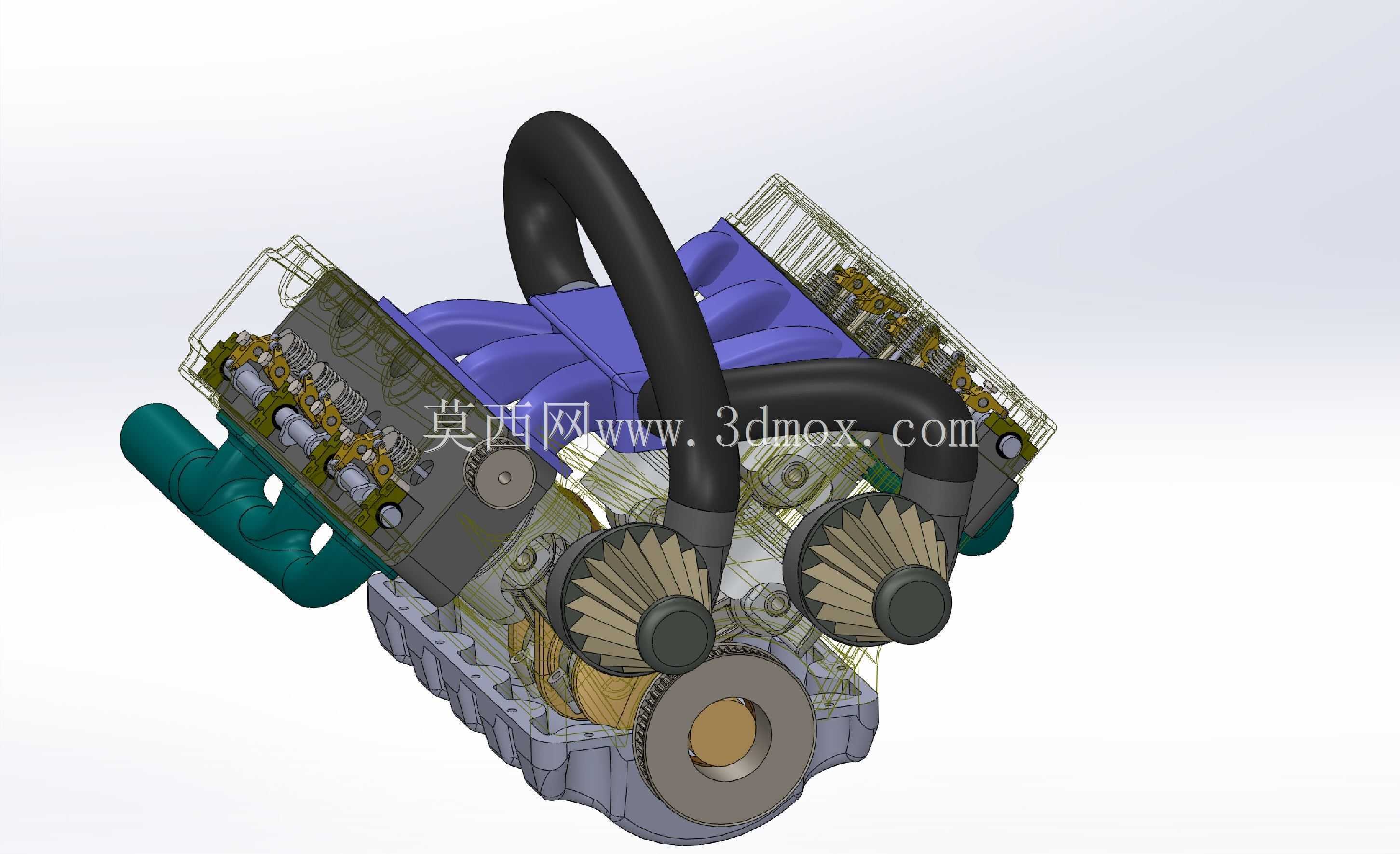

　　缸盖部分包含气门、气门弹簧、摇臂或凸轮轴支承、气道和冷却水道。图中配气机构以透明或半剖方式呈现，能够看到凸轮、挺柱、气门弹簧沿缸盖顶部排列的状态。设计这类结构时，进气道需要保证充气效率，排气道则要承受高温并引导废气进入涡轮或排气歧管；气门弹簧的安装高度、气门导管与阀座的同轴度、凸轮轴轴承盖的拧紧顺序都会影响整机运转稳定性。进气歧管采用曲面管路造型，稳压腔与各缸支管之间需要兼顾气流分配均匀性和机舱高度限制；粗大的黑色弯管表现了进气或增压管路走向，折弯半径不能过小，否则会增加流阻，也会给橡胶管卡箍安装带来困难。

　　前端齿轮传动组展示了曲轴动力向附件或正时系统传递的路径。锥齿轮、圆柱齿轮和带轮在同一狭小区域内啮合，建模时必须核对中心距、齿宽、啮合侧隙和齿轮端面间隙。齿轮副不仅要满足传动比，还要考虑润滑方式、支承刚度和拆装空间；若齿轮与壳体距离过近，热态膨胀和润滑油膜空间会被压缩。排气侧的青绿色管路与缸盖排气口相连，管口方位、法兰面角度和悬置位置需要与整车排气系统对接，弯管下方还要预留氧传感器、隔热罩和涡轮执行器的位置。

　　安装边界方面，整机外形并非规则箱体，进气歧管向上隆起，排气管侧向伸出，前端齿轮和带轮占据轴向空间，下部油底壳又形成最低点。进行整车布置时，不能只按缸体长宽高判断占位，而要按完整运动包络核查：发动机悬置支架通常固定在缸体两侧强化凸台上，支架面需要与整车副车架或纵梁坐标匹配；维修场景下，缸盖罩、火花塞、机油滤清器、起动机和油底壳放油螺塞周围要保留工具操作空间；前端轮系与散热器、风扇罩之间要有安全间隙，后侧变速器结合面则要与离合器壳或自动变速器壳体同轴。

　　从建模思路看，该总成适合采用自下而上与自上而下结合的方式：先建立曲轴轴线、气缸中心线和缸体结合面等基准，再围绕基准布置活塞连杆和齿轮传动，最后完成进排气歧管、支架、罩壳和紧固件。外观上不同颜色区分了气道、齿轮、缸体和管路，便于评审时识别功能分区；透明壳体则保留内部结构可见性，使气门、齿轮和曲轴的相对位置一目了然。对结构设计人员而言，这类模型的价值不在于单一零件外形，而在于把燃烧做功、气体交换、机械传动和整车安装边界集中到同一个三维空间中，帮助判断尺寸链、运动干涉和维护可达性。
