六缸径向活塞动力装置结构设计

　　径向发动机在航空动力、教学演示与小型动力装置领域有着独特的应用价值，其气缸围绕曲轴呈放射状布置的构型，相比直列与V型布局在紧凑性、散热效率与功率密度上具备明显优势。这套六缸径向活塞动力装置的三维结构，完整呈现了从气缸体、活塞连杆、曲轴飞轮到机座支架的全部核心装配关系，可用于结构原理验证、教学演示以及小型动力方案的前期构型参考。

　　从实际用途来看，该装置主要服务于两类场景：一是机械原理教学与机构运动演示，径向布置的六个气缸在旋转一周过程中依次完成进气、压缩、做功、排气行程，曲柄连杆的往复运动与飞轮的旋转运动转换关系一目了然；二是作为小型固定式动力源的概念构型，径向发动机天然具备风冷散热面积大、整机重量轻、运转平衡性好的特点，在早期航空活塞发动机、小型发电机组以及特种装备动力中均有成熟应用先例。

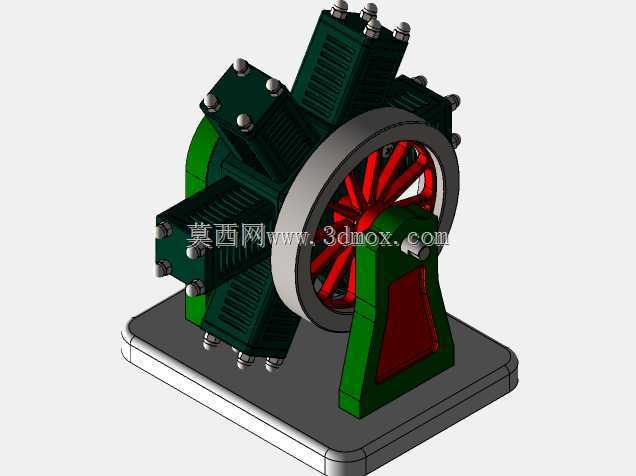

　　功能特性方面，六缸径向布局的核心优势在于动力输出的均匀性。六个气缸沿圆周方向等夹角分布，曲轴每旋转60度即有一个气缸进入做功行程，相比单缸或双缸机构，扭矩波动大幅降低，飞轮所需的储能惯量也相应减小。模型中红色辐条式飞轮既承担储能稳速功能，又通过大直径轮缘提升转动惯量，有效抑制活塞往复运动产生的转速脉动。气缸体外侧设计有密集的散热鳍片，这是风冷径向发动机的典型特征，放射状布置使每个气缸都能直接暴露在气流中，无需复杂的水冷管路与冷却液循环系统，整机结构更为简洁，维护点更少。

　　设计思路上，整套结构遵循径向发动机的经典构型逻辑。六个气缸组件以曲轴中心为原点呈环形阵列分布，每个气缸内部配置活塞，活塞通过连杆与曲轴曲柄销铰接；为适应径向布局中连杆的运动轨迹，通常采用主副连杆结构——一个主连杆大端直接安装在曲柄销上，其余五个副连杆通过铰接销与主连杆大端的凸耳相连，这种设计既保证了各缸活塞行程的一致性，又避免了多连杆在曲轴中心区域的运动干涉。模型中深绿色的气缸体与机座、红色的飞轮与支架内衬、银灰色的轮缘与底座形成清晰的色彩区分，便于在装配评审与教学展示中快速识别不同功能模块。机座采用带圆角的平板式底座，配合三角形加强筋支架支撑曲轴主轴颈，保证整机在运转过程中的支承刚度；底座预留的安装平面可直接通过螺栓固定在试验台或机架上，安装边界规整。

　　外形尺寸与安装边界方面，该装置整体呈矮胖的放射状形态，径向尺寸由六个气缸的外端轮廓决定，轴向尺寸则主要由飞轮厚度与机座宽度构成，相比同排量直列发动机，其轴向长度显著缩短，更适合安装空间轴向受限、径向空间相对充裕的场合。底座作为整机的安装基准，底面为平面，四周可布置安装孔位，装配时需保证曲轴轴线与底座平面的平行度，以及支架轴承孔的同轴度，避免运转过程中出现卡滞或异常磨损。气缸顶部的火花塞或喷油器安装位沿圆周均匀分布，外接管路与点火线路可沿气缸间隙径向引出，走线空间充裕。

　　从结构建模角度看，该模型完整体现了径向发动机的装配约束关系：气缸体与中心机匣的径向定位、活塞在气缸内的滑动配合、连杆两端的铰接关系、曲轴在支架轴承中的旋转自由度，以及飞轮与曲轴的周向固定，均通过合理的装配逻辑实现。运动仿真时，驱动曲轴旋转即可观察六个活塞按相位顺序往复运动，直观验证曲柄连杆机构的运动学规律。对于从事动力装置结构设计、机械原理教学以及机构创新设计的工程人员而言，该构型在多缸均匀做功、紧凑布局与风冷散热方面的设计处理，具有直接的参考与借鉴价值。
