塞舌尔之声十比一仿真轮辋结构

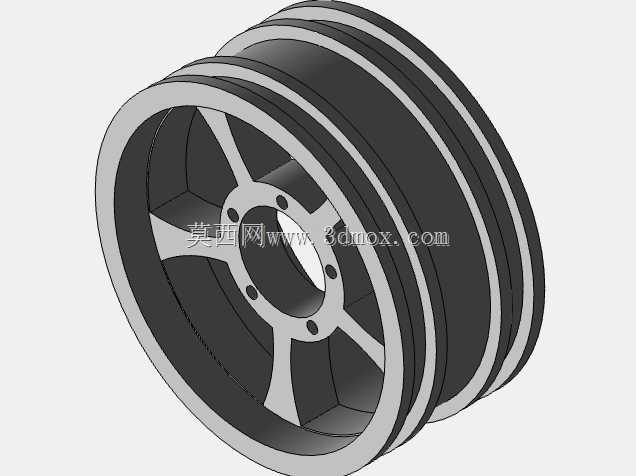

　　该轮盘类结构以圆形外轮廓为主体，采用六组辐条将外圈轮辋与中心安装座连接起来，整体形态接近缩比展示用轮辋或仿真车轮部件。中心区域设置主定位孔，周围分布多个小孔，可用于轴系定位、螺钉固定或与配套轮毂件进行装配。外圈保留连续环形边界，能够承担轮缘方向的轮廓约束；辐条之间形成大面积镂空，既减轻材料占用，也让外观具有明显的分瓣式视觉特征。

　　从实际使用场景看，这类结构常用于比例模型车、展示教具、概念样件或小型行走机构的轮系设计中。若作为仿真车轮，其外圈可与轮胎包覆件配合，中心孔与转轴或轮毂座配合，周边小孔则承担周向固定作用，防止轮盘在转动过程中相对支座打滑。若作为展示件，辐条的对称布局能够在旋转状态下保持较好的视觉平衡，也便于后期进行表面涂装、标识贴附或装配效果验证。

　　结构设计上，六根辐条沿圆周近似均匀布置，使中心载荷能够通过多条路径传递至外圈。每根辐条在靠近中心座和靠近轮辋的位置均做了宽度过渡，避免截面突然变化造成应力集中。中心座采用环形加厚思路，主孔周围保留足够实体区域，用于承受紧固件压紧力和轴孔配合带来的局部载荷。外圈并非简单薄壁圆环，而是通过辐条连接形成封闭受力框架，在径向受压、周向扭转以及低速转动工况下都能维持轮廓稳定。

　　安装边界方面，三维建模时需要重点控制外圆直径、中心孔轴线、周边小孔节圆直径以及辐条厚度之间的关系。外圆面应与中心孔保持同轴，孔位分布需满足周向角度一致性，否则装配后会出现螺钉偏载或轮盘跳动。轮辋轴向宽度决定了与轮胎或外部包覆件的配合长度，中心座端面则需要预留与支座、垫片或锁紧件接触的平面。若进入实物加工环节，还应根据材料特性补充圆角、拔模斜度或加强筋；若采用3D打印，辐条与外圈交接处应保证最小壁厚，避免薄壁位置在装配和转动时断裂。

　　在建模流程中，可先绘制外圆、中心孔和小孔的草图，再以旋转对称方式建立辐条轮廓，通过拉伸形成主体，随后对孔位进行切除并检查相邻辐条间距。装配校核时，应把轮盘放入轮轴、紧固件和轮胎包覆件的组合环境中，观察孔轴间隙、端面贴合以及外圈与外围件的干涉情况。对于需要运动仿真的场景，还可围绕中心轴线设置转动副，验证轮盘在低速旋转下的质量分布与外观表现。整体结构并不复杂，但孔位同轴度、辐条过渡和轮辋连续性是保证其可装配、可展示和可复用的关键。
