带轴直齿圆柱齿轮零件工程设计图

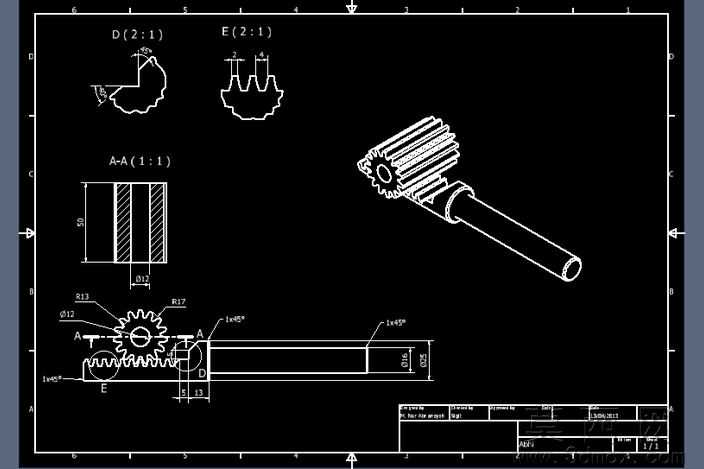

本作品为带轴直齿圆柱齿轮的工程设计成果，建模阶段首先梳理零件的功能定位：该零件属于机械传动系统核心构件，需实现旋转动力的同轴传递，因此建模全程以传动精度、装配适配性为核心设计准则。首先基于齿轮啮合原理确定基础参数，依据标准直齿圆柱齿轮的齿廓形成逻辑，通过渐开线方程生成精准的齿形轮廓，保证齿距、齿厚、齿顶高、齿根高的参数符合传动啮合要求，避免出现传动卡滞、侧隙不合理的问题。轴段部分根据装配需求设计为阶梯空心轴结构，在保证结构强度的前提下减轻零件自重，轴端预留装配定位结构，轴身与齿轮连接位置做过渡圆角处理，降低应力集中风险，提升零件的疲劳使用寿命。建模过程中同步完成二维工程图的视图布局，主视图完整展示零件的轴向结构与各轴段尺寸，剖视图清晰呈现齿轮与轴的连接结构、空心轴的内部形态，局部放大视图分别对齿形轮廓、键槽结构、退刀槽细节做放大标注，明确各部位的形位公差、表面粗糙度要求，为后续加工制造提供完整的尺寸依据。材质设计上，针对传动零件的耐磨、抗冲击需求，选用合金结构钢作为基础材质，齿面部位做高频淬火处理的材质设定，保证齿面硬度满足长期啮合传动的耐磨要求，轴段部分保留调质处理的材质属性，兼顾韧性与强度。结构设计阶段重点校验齿轮与轴的同轴度，保证传动过程中运转平稳，降低振动与噪音，同时对轴肩、齿根等应力集中位置做结构优化，通过合理的圆角半径、过渡结构提升零件的结构可靠性。整体设计严格遵循机械设计规范，所有尺寸标注符合机械制图标准，既保证零件的功能实现，也兼顾加工工艺的可行性，可直接用于机械传动机构的设计参考、加工出图以及三维装配验证。
