电动卡丁车前轮轮毂与转向支撑总成

　　这套结构面向小型电动卡丁车的前部行走与转向系统，核心对象由充气轮胎、轮辋、轮毂、轮轴、转向摇臂、连接支座以及若干紧固和定位零件组成。它不是单独展示一个轮子，而是把前轮承载、回转、转向传力和底盘安装关系放在同一装配中表达，适合用于小型休闲车辆、教学样车、场地代步车以及轻量化电动底盘的前期方案校核。

　　从实际用途看，前轮总成既要承担车辆静态载荷和过弯时的侧向力，也要把转向机构的角位移传递到车轮，使车辆能够按照转向输入改变行驶方向。轮毂位于轮辋中心，承担轮胎、轮辋与轴系之间的力流转换；轮轴穿过轮毂中心区域，与支撑件形成确定的旋转轴线；外侧摇臂和支座则把车轮运动约束在底盘前端的安装点上。该类结构在卡丁车上通常布置紧凑，零件数量不宜过多，因为整车轴距短、转向响应直接，前悬结构往往采用简化而刚性的连接方式。

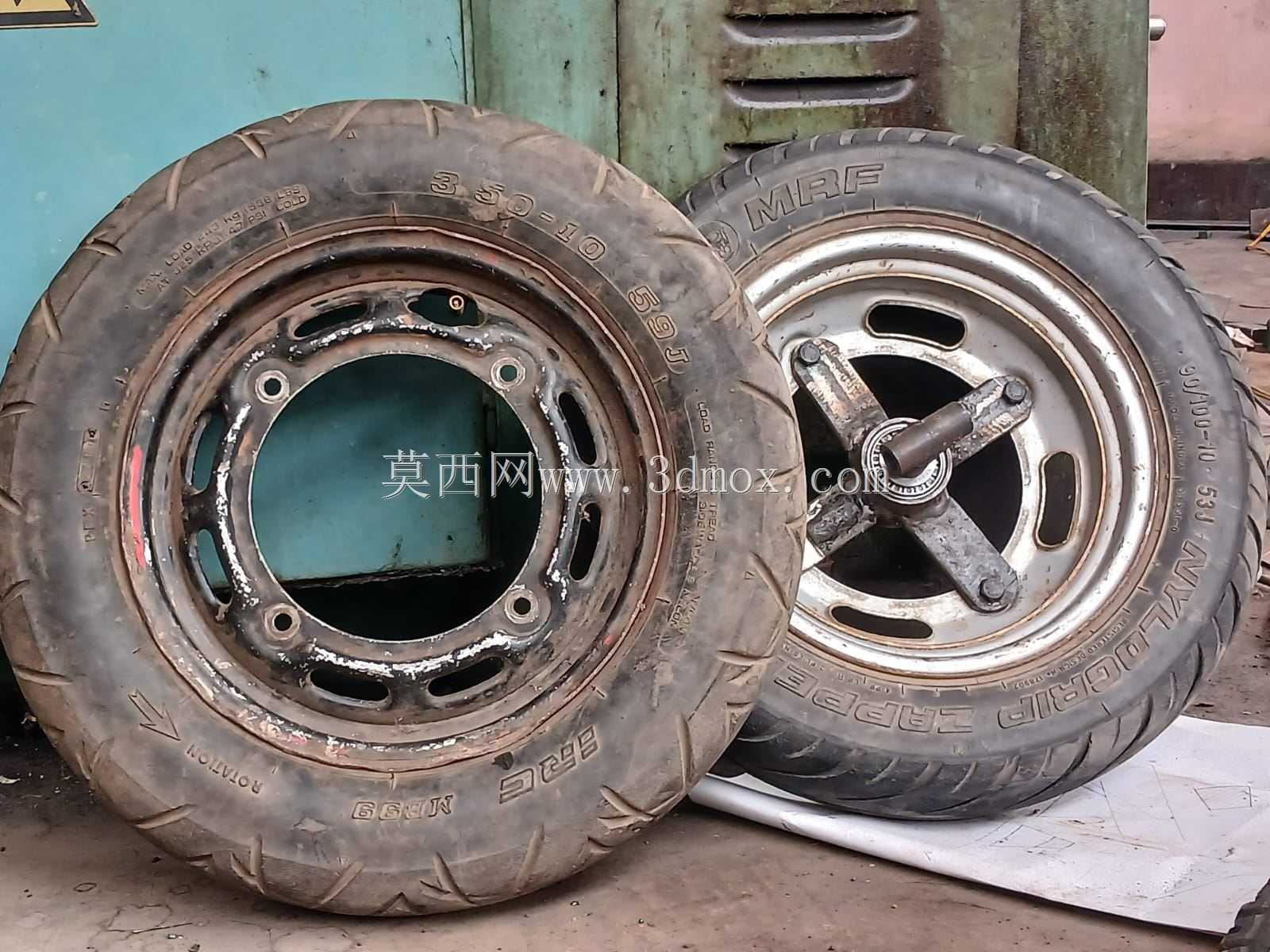

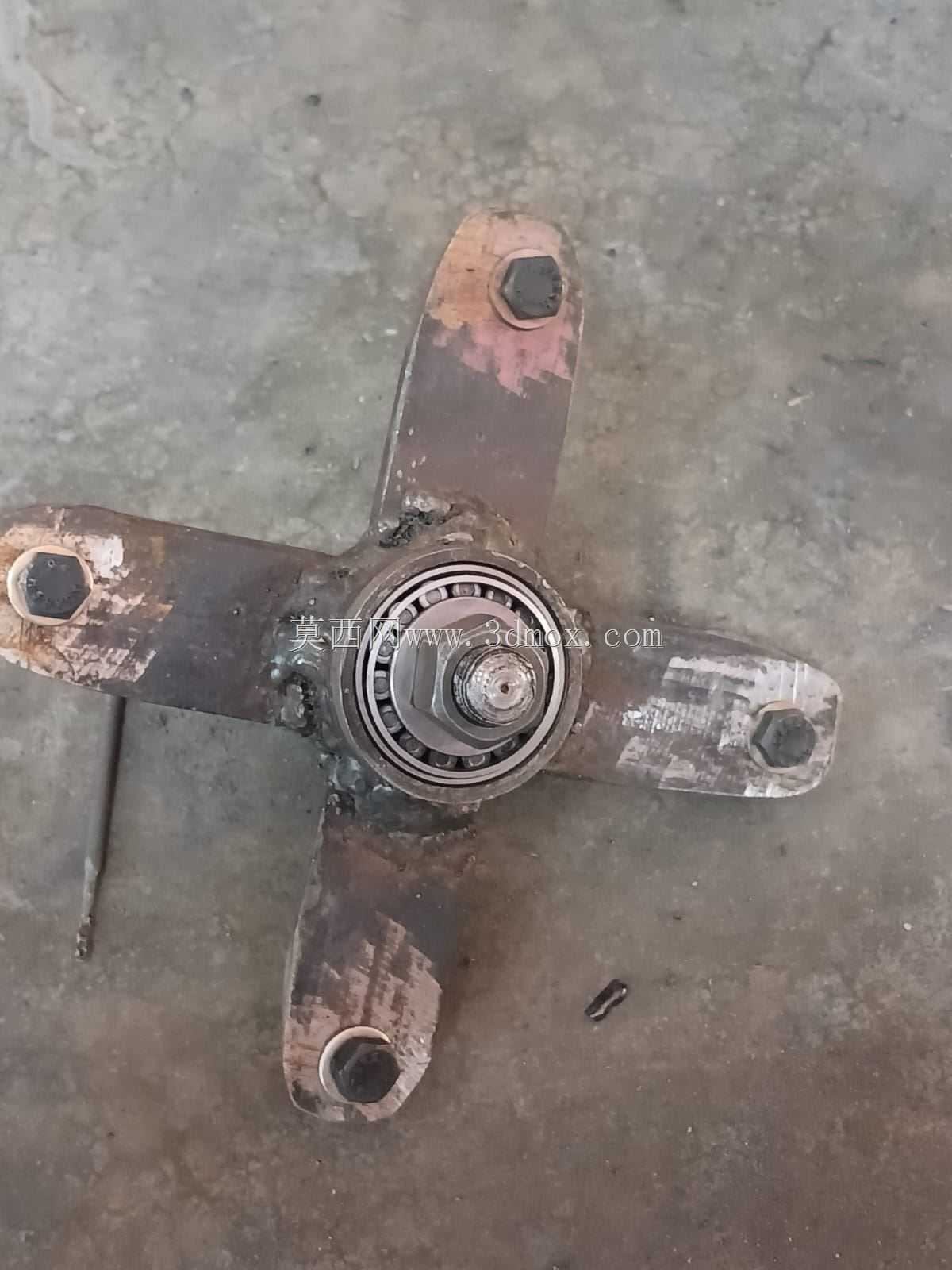

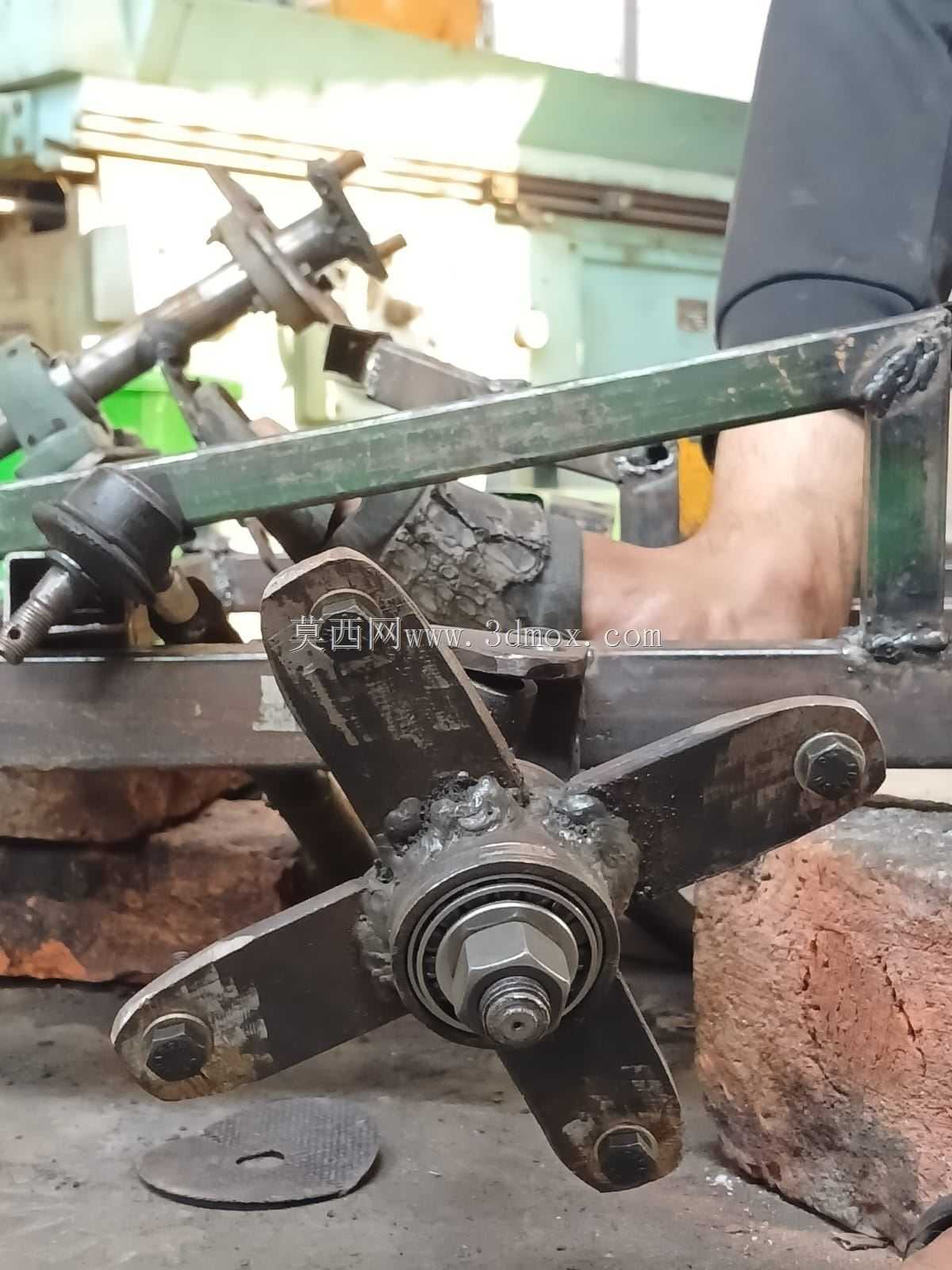

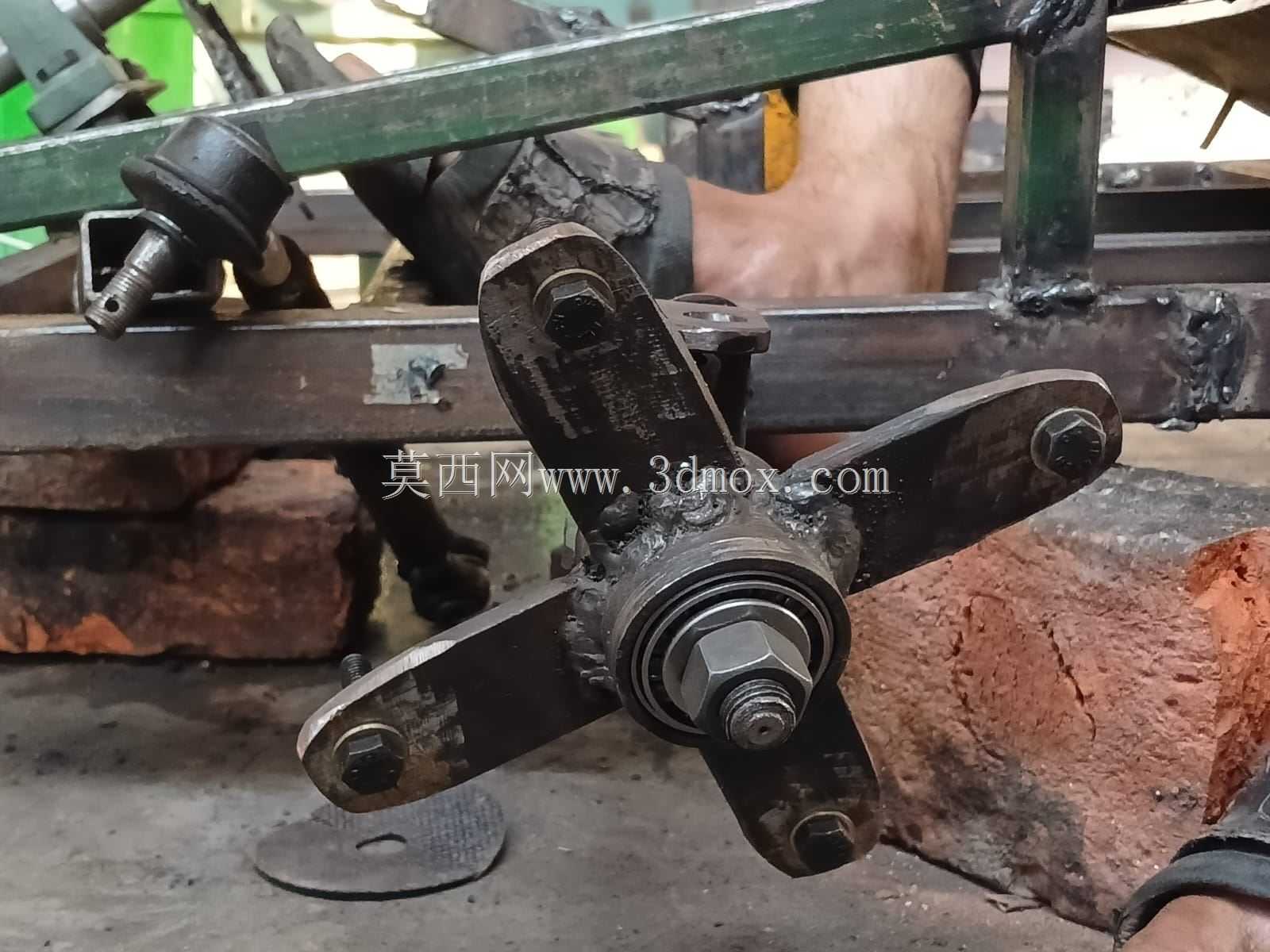

　　设计思路上，轮辋与轮胎按常规车轮的同轴关系布置，轮毂中心孔、螺栓孔和轮辐开口需要保持周向对称。模型中轮毂采用带镂空窗口的盘式结构，既能够减轻旋转质量，也便于观察内部轴、垫片和紧固件的装配关系。轮辋外缘用于安装轮胎，内侧与轮毂通过焊接或等效刚性连接形成整体。针对小型卡丁车载荷不大、制造条件偏简化的特点，支撑部分采用板件与机加工轴件组合：四向支撑位置选用厚度约5毫米的钢板，成型后与轮毂焊接，轴部选用直径约65毫米量级的实心棒料经车床加工得到。这种方案兼顾了取材便利、焊接可达性和后期维修拆装。

　　在尺寸与安装边界方面，车轮外径决定了前舱最低离地间隙和转向时轮胎扫掠空间，轮辋宽度则影响轮胎侧向支撑和轮距。布置时不能只看静止状态，还需要预留前轮绕主销或转向轴线转动时的间隙，避免轮胎与车架、底板、转向拉杆或车身覆盖件发生干涉。轮毂中心高度、轮轴伸出长度、支座孔位和摇臂角度共同决定前轮定位关系；若孔位偏差过大，会出现轮轴偏斜、轮胎异常磨损、转向回正不顺等问题。焊接支架在与轮毂组合前，应先确认板件贴合面和轴孔同轴度，焊后还需控制热变形，必要时对安装面进行二次加工。

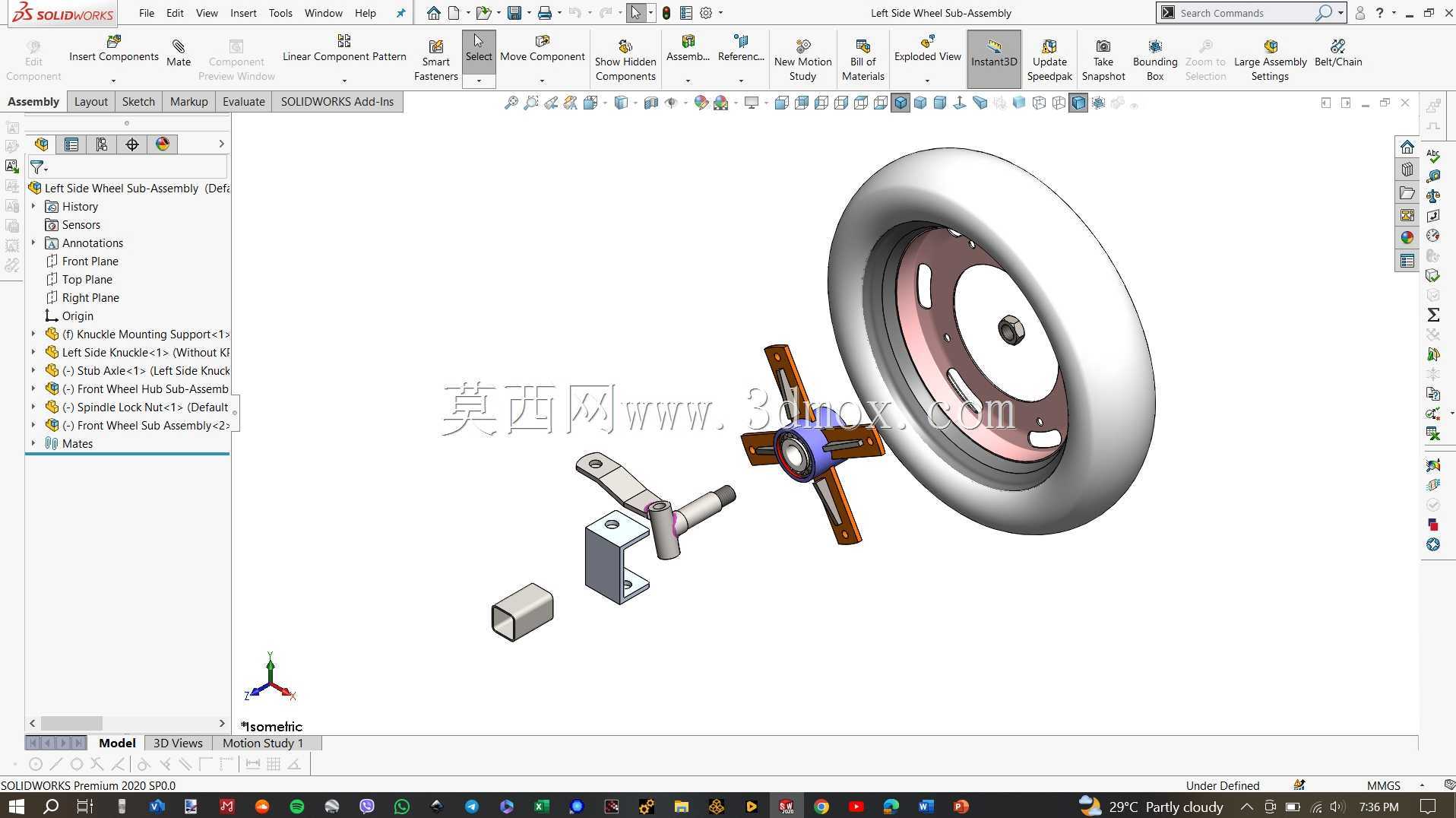

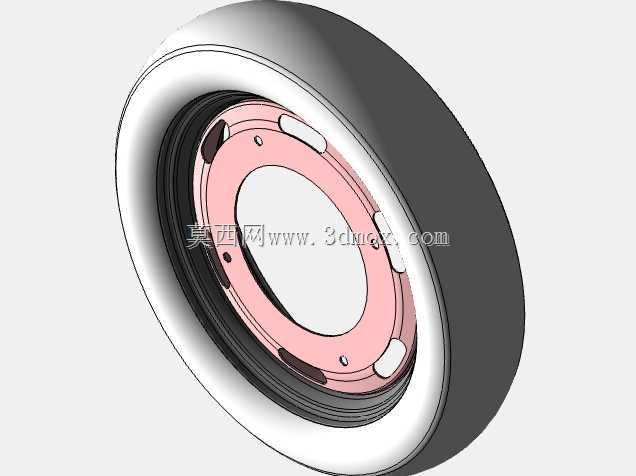

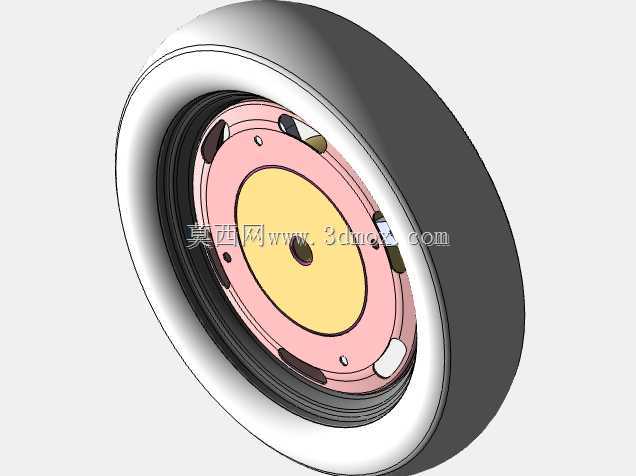

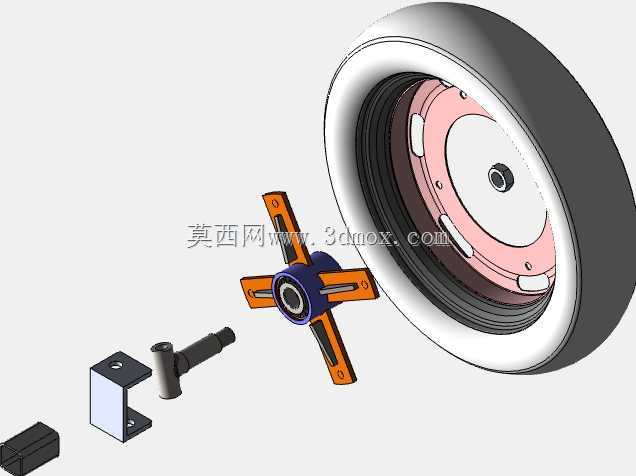

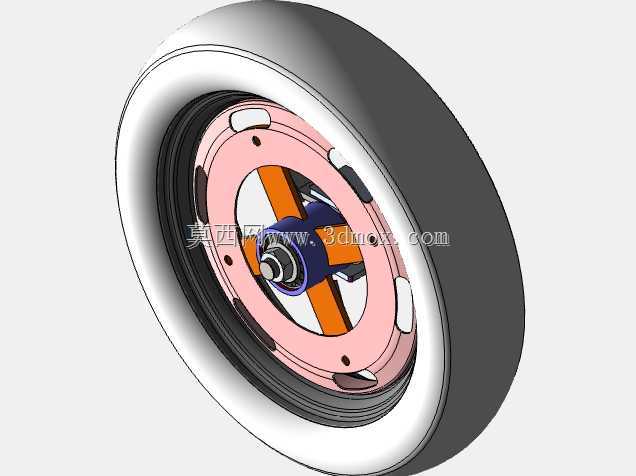

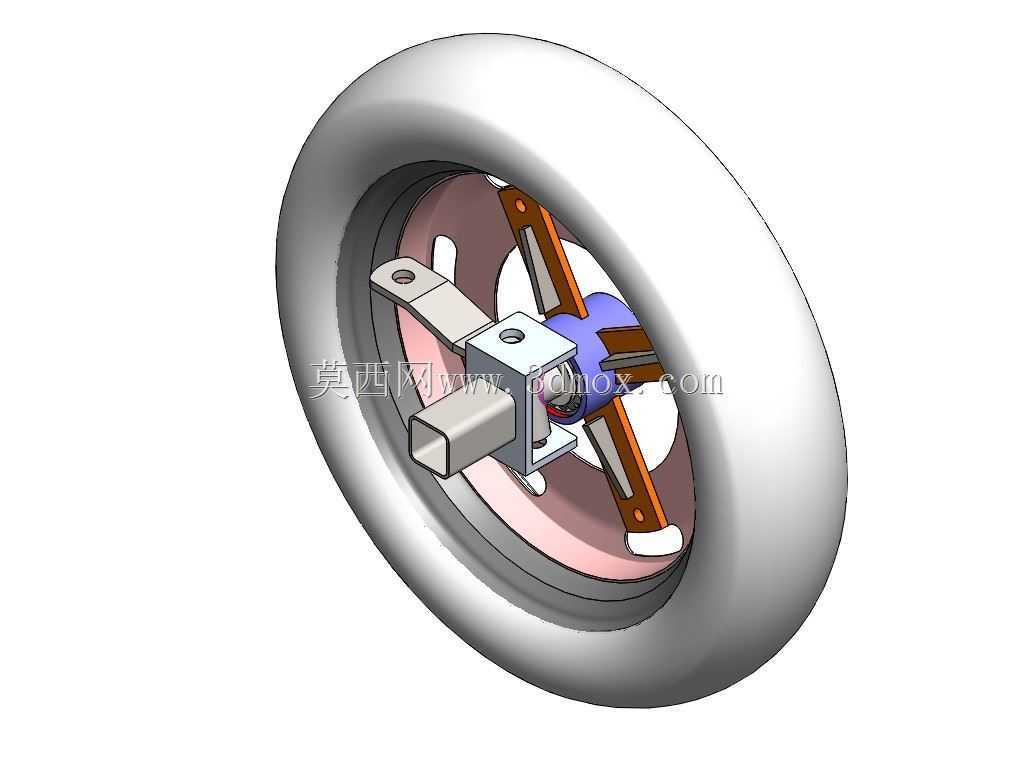

　　结构建模时，轮胎可按旋转体外形建立，重点表达胎面圆弧、胎圈与轮辋配合区；轮辋需要区分外缘卷边、内圈安装面和中心连接面；轮毂则应把窗口、加强过渡圆角、中心孔和周边固定孔表达清楚。轴、衬套、垫片、螺母和开口销等小件虽然体量小，但对装配逻辑很关键：轴肩决定轮毂轴向位置，垫片调整间隙，螺母提供锁紧力，销类零件防止旋转松动。转向摇臂与支座的连接孔应保留真实装配方向，便于后续在运动分析中检查转角范围和传动夹角。

　　工程应用中，这类总成常被用于验证前轮拆装顺序、焊接夹具定位、转向拉杆连接点以及底盘前端空间布局。制造时，轮胎与轮辋属于装配件，轮毂和支架可通过焊接形成模块，轴类零件通过车削保证直径和同轴度，支座类小件则可通过铣削、钻孔完成。装配完成后应重点检查车轮转动是否顺畅、轮毂轴向窜动是否在允许范围内、转向极限位置是否存在干涉，以及焊接区域是否存在应力集中。对于场地低速卡丁车，结构刚性和维护便利性往往比复杂悬架形式更重要，因此该模型以直观、可加工、易校核的方式呈现了前轮轮毂总成的核心机械关系。
