车载三星S9手机固定托架结构

　　这套托架的设计出发点非常明确，就是解决老款皮卡仪表台区域没有合适手机安放位的实际问题。很多九十年代美系皮卡的中控布局偏向功能性，杯架、储物槽的尺寸和位置都是按照当年的随身物品规划的，完全没有考虑大屏智能手机的放置需求，日常行驶中手机要么滑落在副驾座椅缝隙里，要么只能临时放在仪表台顶面，急加速、急刹车时很容易滑落，导航查看也不方便。这款结构直接利用仪表台上原有杯架托盘的安装位做固定，不需要在仪表板上打孔、粘贴双面胶或者额外加装吸盘，完全依托原车已有界面承载，拆装都不会破坏内饰表面，对于老车改装来说是非常友好的方案。

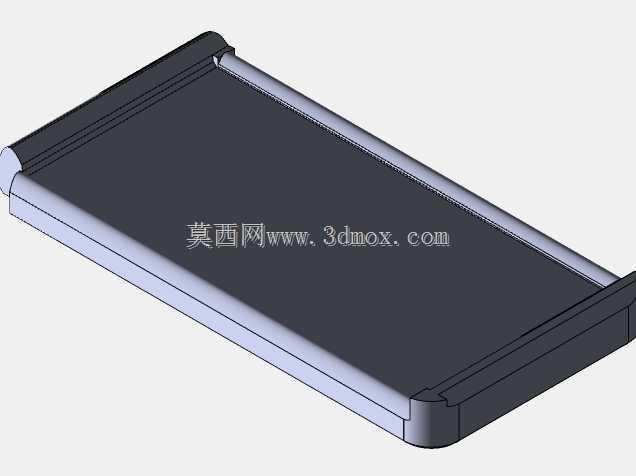

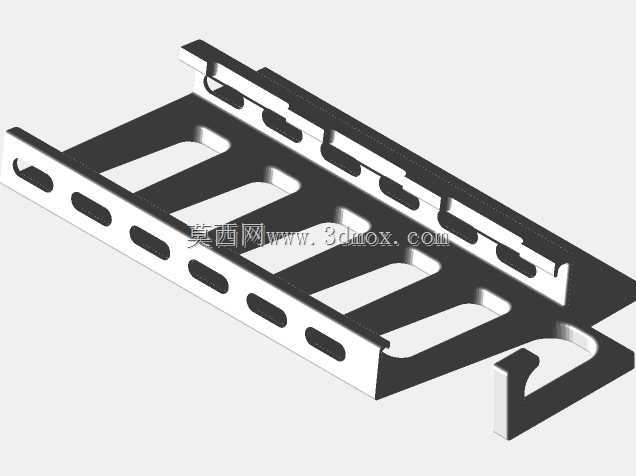

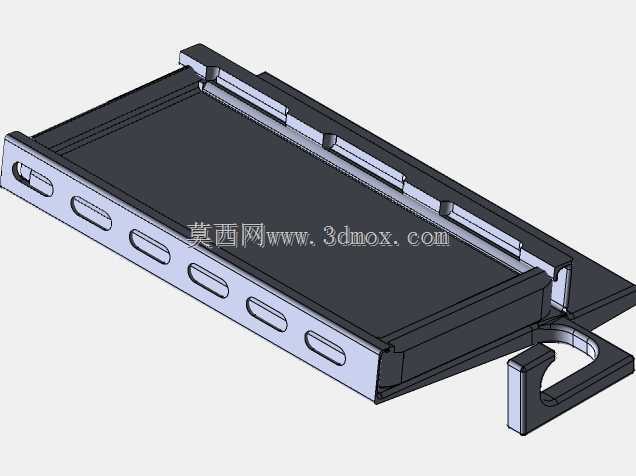

　　从结构细节来看，托架主体采用长槽式承托布局，槽体内部宽度按照带防水保护壳的三星S9整机尺寸预留，手机连带防护壳可以直接从槽体一端平滑推入，不需要每次调整夹臂、拧紧锁紧旋钮，取放动作单手就能完成，日常通勤上下车拿取手机的动线很短。槽体两侧设计了连续的限位挡边，挡边高度经过权衡：既要挡住手机侧面，避免车辆经过颠簸路面、越野非铺装路面时手机从槽内侧向脱出，又不能遮挡手机屏幕边缘，保证导航界面、来电提示的可视区域完整。槽体底部分布多组长圆形减重孔，这些孔位不是随意排布的装饰结构：一方面可以降低整个注塑件的材料用量，减轻托架自重，减少车辆长期振动下对杯架安装位的持续载荷；另一方面长圆孔的走向顺着槽体长度方向，能够在塑料件成型时减少厚薄不均带来的收缩变形，同时也能给手机充电线留出走线空隙，手机放入槽内之后，充电线缆可以从侧边的预留缺口自然引出，不会被托架边缘压弯线材，避免线缆长期被挤压出现外皮破损、接口松旷的问题。

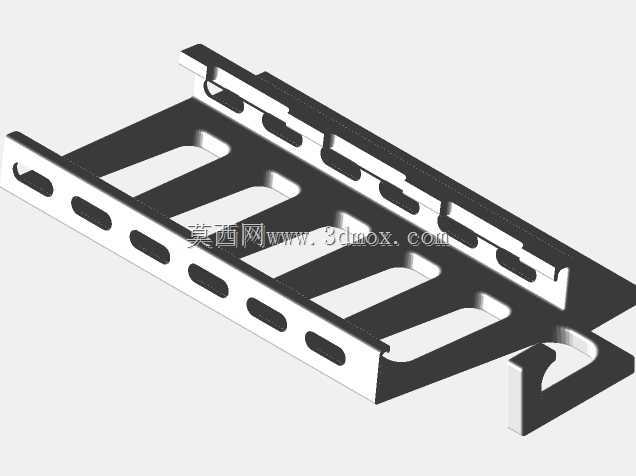

　　托架末端延伸出的挂钩式卡接结构，是整个安装界面的核心。这个卡钩的轮廓完全匹配1995款丰田皮卡仪表台杯架托盘的边缘造型，安装时将卡钩对准杯架托盘的侧边卡槽推入，挂钩自然扣合在托盘下方的加强棱上，配合托架本体底面的贴合面，整个支架形成多点限位：车辆纵向加减速时，卡钩承受前后方向的剪切力，避免支架整体从杯架位窜出；车辆左右转向、侧倾时，托架底面和杯架托盘顶面的大面积贴合提供摩擦限位，不会出现横向晃动感。和常见的吸盘式、出风口夹持式支架相比，这种杯架嵌入式固定方案的抗振能力更强，不会因为夏季仪表台高温导致吸盘脱胶，也不会夹坏出风口导风叶片，同时不占用空调出风口的通风面积，冬季暖风、夏季冷风都可以正常吹向驾乘区域，不会被支架和手机挡住风道。

　　设计里还考虑了不同使用习惯的适配差异，针对充电接口位置的使用需求做了对应版本的结构微调，其中适配充电端口低位的机型版本，专门把槽体端部的线缆缺口下沉了一段距离，当手机插入托架之后，充电插头不需要大幅度弯折就能对准手机底部接口，线缆从缺口引出后可以顺着仪表台下方的缝隙走线，不会在托架表面拱起绊到其他物品。承托槽的内侧边缘做了小角度倒角，手机推入时即使有轻微的位置偏差，倒角面也会引导手机滑入正确位置，不会出现硬棱角刮伤手机防水壳表面的情况。

　　从安装边界来看，整个托架的外轮廓尺寸完全控制在原车杯架托盘的覆盖范围内，安装之后不会向外突出影响换挡杆、手刹的操作空间，也不会遮挡仪表台上的故障指示灯、空调控制按键。槽体的摆放角度顺着仪表台的原生倾斜角度设置，手机放入之后屏幕自然朝向驾驶员视线方向，查看导航时不需要大幅度低头，视线偏离路面的时间更短，行驶安全性更好。结构上所有壁厚都保持均匀过渡，没有出现突兀的厚大胶位，不管是采用3D打印做小批量定制验证，还是直接开模做注塑量产，都不容易出现缩痕、翘曲问题，两侧加强筋沿着槽体长度方向布置，在控制壁厚的前提下大幅提升了槽体的抗弯刚度，即使长期反复插拔手机，托架也不会出现中部弯折下垂的情况。
