汽车外侧管状防滑脚踏板结构

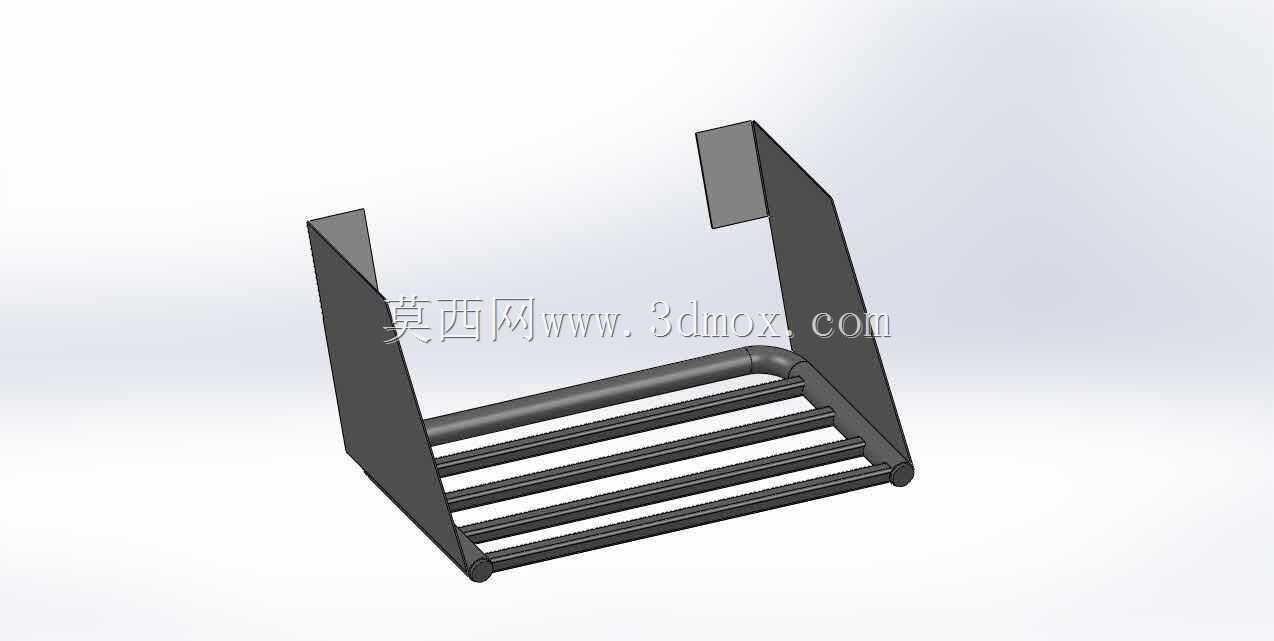

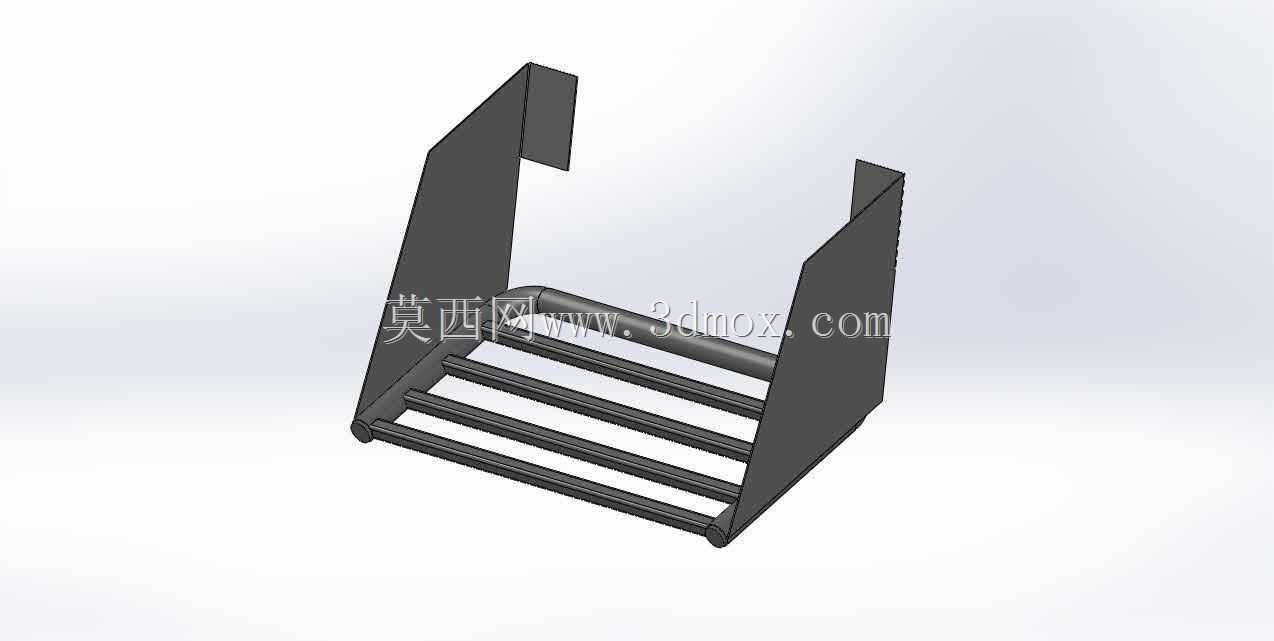

　　这套结构对应乘用车外侧上下车辅助踏板的典型设计，主体由中间管状踩踏框架和左右两块折弯安装支架组成，在整车布置中位于车门下方、车身侧裙外侧，主要服务于底盘离地间隙较大的SUV、皮卡、越野改装车辆，乘员上下车时可借助踏板获得中间过渡支撑，减少跨步高度，同时侧置踏板也能在低速侧面刮蹭、车轮带起碎石飞溅时对车门下沿形成一定防护。

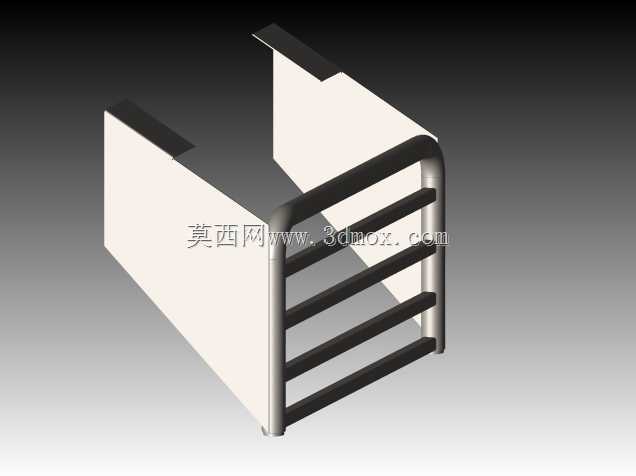

　　从实际使用工况看，踏板区域需要承受乘员单脚或双脚踩踏的垂直载荷，鞋底带泥沙、雨水时还要保证足够摩擦力，因此踩踏部分采用多根平行圆管排布的框架形式：圆管之间保留通透间隙，鞋底夹带的泥沙、积水可以直接从管缝漏下，不会在踩踏面积存形成打滑层；圆管表面为连续金属曲面，踩踏接触时鞋底花纹能与管壁形成咬合，相比整块光面板材防滑表现更稳定。框架外沿用一根圆管弯折成U形闭环轮廓，端部圆滑过渡，没有外露尖角，乘员小腿侧面碰到踏板边缘时不会形成锐边割伤风险，闭环管框也让整个踩踏框架形成连续受力整体，踩踏载荷可以沿管框向两端安装点分散，避免单根横管独立受力出现局部变形。

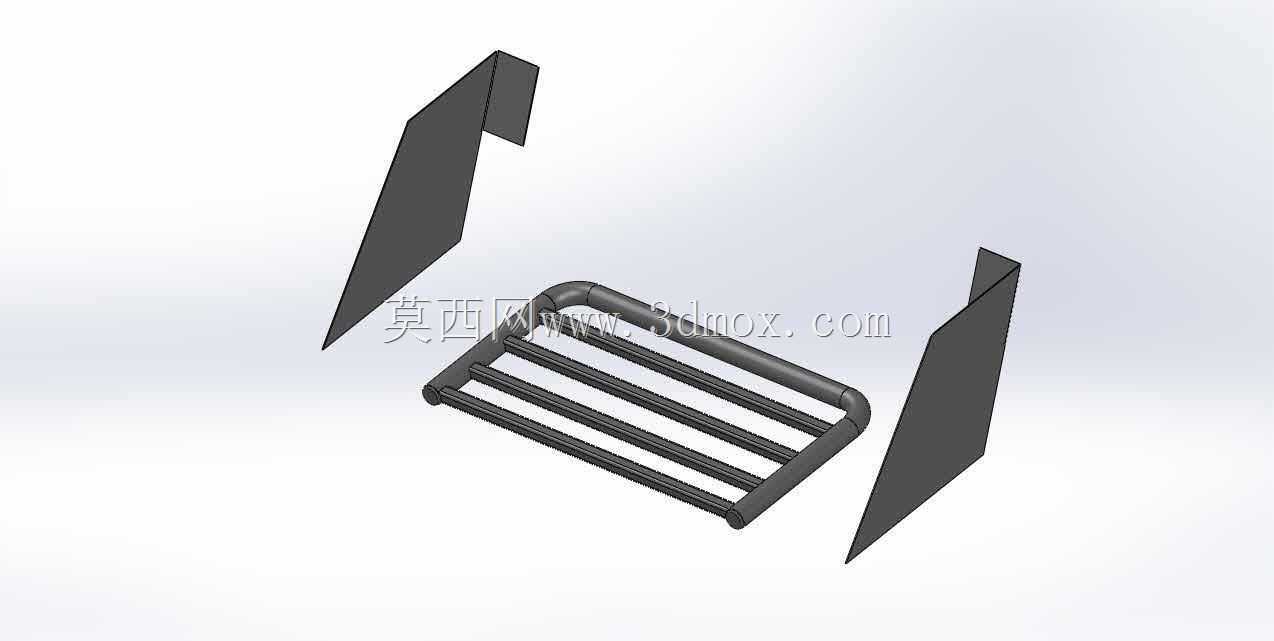

　　两侧的安装支架采用平板折弯成型，轮廓为带折边的异形板件，支架上端贴合车身底盘下方的纵梁或门槛加强梁安装面，下端与管状踏板框架的端部固定连接。折弯造型一方面让支架自身形成截面抗弯结构，平板折弯后截面惯性矩大幅提升，在踏板承受偏载时支架不容易出现侧向弯折；另一方面支架的倾斜角度匹配车身侧围曲面，安装后踏板外伸宽度控制在合理边界内：既保证踩踏面有足够宽度容纳整只脚掌，又不会过度超出车身宽度影响车辆通过狭窄路段，也避免在车辆侧倾时踏板先于车身接触地面造成磕碰损坏。

　　设计过程中首先要确定安装边界：先在整车三维数模里锁定门槛下方的现有安装孔位或者可焊接加强区域，支架上端连接点必须对齐车身内部的加强钣金，不能直接固定在薄车身上，否则踩踏时薄钣金会被拉裂变形。踏板的高度设定需要兼顾上下车便利性和离地间隙：踏板踩踏面距离地面高度通常取乘员正常跨步高度的中间值，距离车门下沿保留足够间隙，防止车门开启、悬架上下跳动时轮胎或车门内饰与踏板发生运动干涉。踏板外伸距离要让车门打开后乘员脚可以自然踩在管面上，同时支架折弯角度要避开底盘下方的排气管、燃油管、制动管线等原有部件，预留出管线装配和行车振动的安全间隙。

　　管状框架的圆管选型需要结合载荷要求确定管径和壁厚，管径过小会让踩踏时脚掌局部压强过高影响脚感，壁厚不足则长期踩踏后圆管会出现弯曲下沉；多根横管之间的间距要控制在合适范围，间距过大会让细鞋跟、儿童鞋尖卡入缝隙，间距过小则漏泥排水的通透效果会下降。支架与管框的连接位置可以采用焊接或者螺栓紧固形式，焊接结构整体刚性更强，适合固定安装的原厂配置；螺栓连接则方便后期改装时单独更换磨损的踏板面或者调整安装位置，支架板面上可以根据实际装配需求开设长圆孔，抵消车身焊接件的装配公差，降低现场安装时孔位对不齐的问题。

　　这套结构没有多余装饰件，全部为金属构件，管框表面可以做喷塑、镀锌或者防滑套包覆处理，适应户外雨雪、泥沙腐蚀环境；两侧支架的异形轮廓在建模时需要先拟合车身安装面的三维曲面，再根据受力方向延伸出支撑臂，保证安装后支架与车身贴合面完全贴合，不会出现装配应力集中。整体结构零件数量少，管状件和钣金件的加工工艺都很成熟，管框通过弯管、焊接即可成型，支架通过激光切割下料后折弯完成，不需要复杂模具投入，无论是小批量改装配套还是整车原厂选配都能适配，建模时需要重点校验踏板全开门状态、悬架极限压缩状态、最大转向角度下的运动包络，确认所有位置都不存在干涉，同时模拟单侧踏板中心施加满载垂直载荷的受力情况，校核支架和管框的变形量在允许范围内，保证长期使用后不会出现踏板下沉、支架断裂的问题。
