螺旋滚珠轨道运动演示教具结构

项目分类:通用机械零部件 发布时间:2024-11-07 ID:788506
  • 螺旋滚珠轨道运动演示教具结构
  • 螺旋滚珠轨道运动演示教具结构
  • 螺旋滚珠轨道运动演示教具结构
  • 螺旋滚珠轨道运动演示教具结构
  • 螺旋滚珠轨道运动演示教具结构

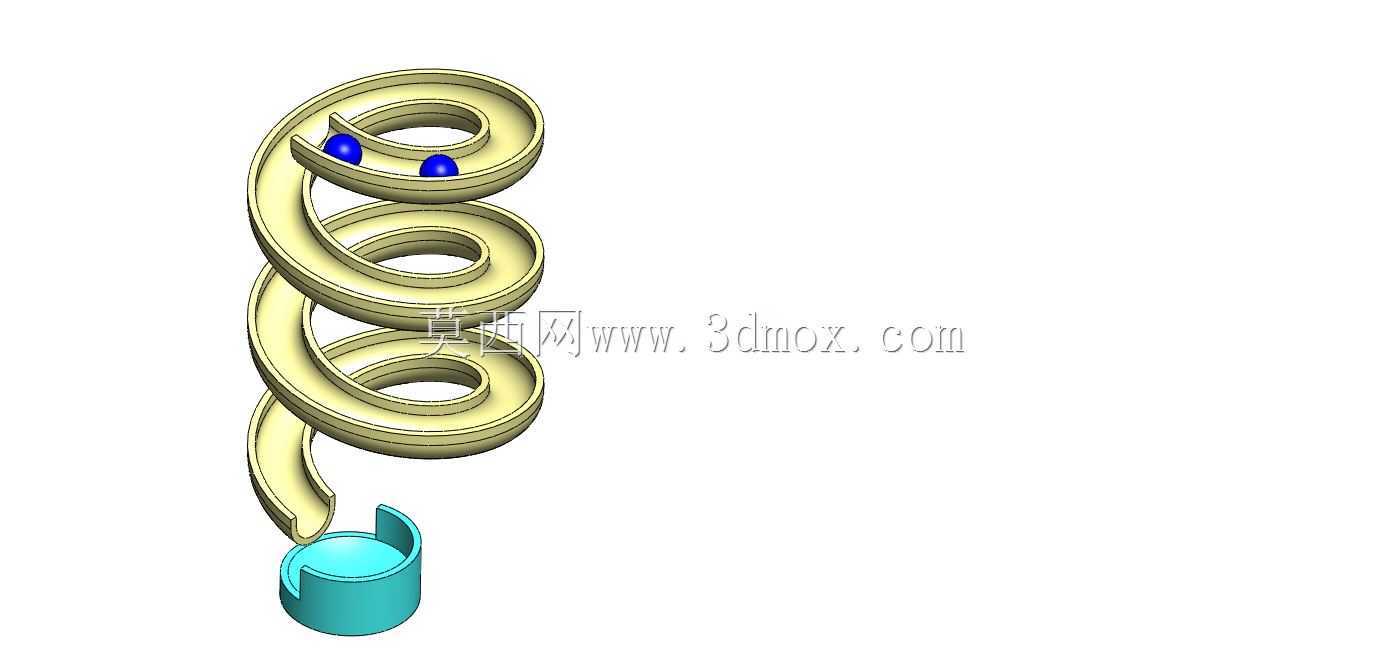

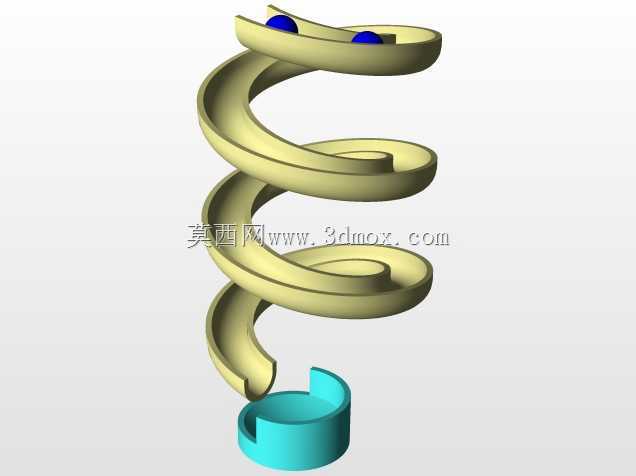

  这套螺旋滚珠轨道结构以连续盘绕的封闭滑道为主体,配合两颗沿轨道运动的滚珠与底部承接杯,形成一套直观展示重力分力、曲线导向、离心约束和滚动摩擦特性的机械运动装置。整体造型采用竖向多层盘旋布局,滑道从上部入口开始,沿近似圆柱包络面连续回转下降,经过多圈平滑过渡后,在末端将滚珠导入下方杯状接料件。轨道截面采用槽形包覆设计,两侧保留足够挡边,使滚珠在高速转弯和姿态变化过程中始终被约束在滑道中心区域,既不会因离心趋势脱离路径,也能在直线段保持顺畅滚动。

  从实际使用场景看,这类结构常用于机械原理展示、自动化输送演示、教学实验平台以及科普展项。滚珠在轨道中的运动过程可以把抽象的势能转换、路径规划和导向约束转化为可见动作:高处释放后,滚珠依靠自身重力沿螺旋槽向下加速,弯道处通过槽壁侧向反力改变运动方向,末端进入承接杯后完成收集。若布置在小型物料输送线上,类似滑道也可用于规则球状零件的缓降、排序和定向供给,通过延长路径来控制下落速度,避免零件直接坠落造成磕碰、卡滞或弹跳。

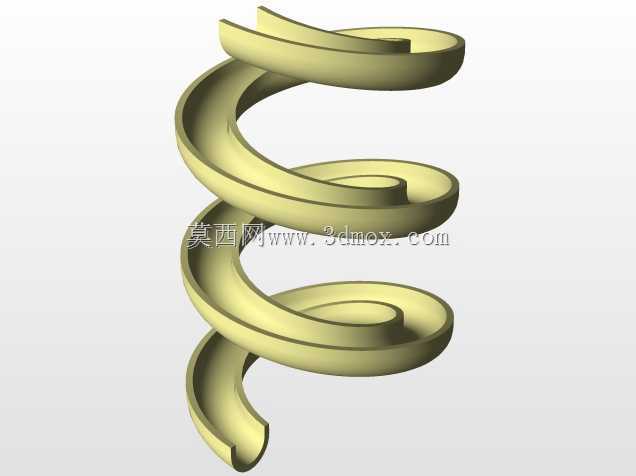

  结构设计的重点在于滑道中心线的空间连续性。盘绕段不能只关注外形是否美观,更要控制每一圈的曲率变化、俯仰角和截面朝向。曲率过急会使滚珠侧向压力增大,滚动噪声和磨损随之上升;坡降过大则会导致末端速度过高,接料时冲击明显;坡降过小又可能因摩擦阻力造成滚珠停滞。因此在三维建模时,需要先建立空间引导曲线,再以统一截面沿曲线扫略,保证槽宽、槽深和挡边高度在全程保持一致。相邻螺旋圈之间应留出安全间距,避免滑道本体互相干涉,同时给滚珠直径和滚动余量预留空间。

  底部承接杯采用圆筒加开口的形式,位置正对滑道出口。其作用不只是简单收集滚珠,还要通过杯壁限制滚珠离开轨道后的残余速度,使运动件在较小范围内减速并稳定停留。杯口高度和开口方向需要与滑道末段切线相匹配:若出口指向偏离杯腔中心,滚珠容易撞击杯沿后反弹;若杯口过低,则失去拦截效果。滑道末端与杯口之间的落差也应控制在合理范围内,落差过小会出现衔接卡阻,落差过大则会产生明显冲击。

  外形边界方面,装置整体呈细长柱状布置,占地面积较小,适合安装在桌面、展示台或实验机架上。盘绕轨道的最大外径由弯道半径和槽体宽度共同决定,高度则由盘旋圈数、螺距和上下连接件位置决定。安装时底部承接件需要提供稳定支撑,轨道外侧可根据展示需求增加透明护罩或框架固定点,但护罩不能侵入滚珠运动包络,也不能遮挡观察视线。若用于连续循环演示,还可在承接杯下方增设提升机构,将滚珠重新送回顶部入口,形成重复运动回路。

  从建模和校核角度看,滚珠直径、滑道内宽、挡边高度以及弯道半径之间存在明确配合关系。槽宽应略大于滚珠直径,使滚动接触集中在槽底;挡边高度需覆盖滚珠重心附近,防止转弯时越轨;滑道表面应保持连续光滑,尤其在圈与圈过渡、入口导向和出口卸料位置,不能出现突台、折面或反向坡度。对于工程人员而言,该模型的价值不在于复杂零件数量,而在于通过一条空间曲线把运动路径、受力约束和安装边界统一起来,为重力滑道、缓降料道、教学演示装置及小型球状物料输送结构提供可参考的几何方案。
