机床用四爪自定心卡盘结构设计

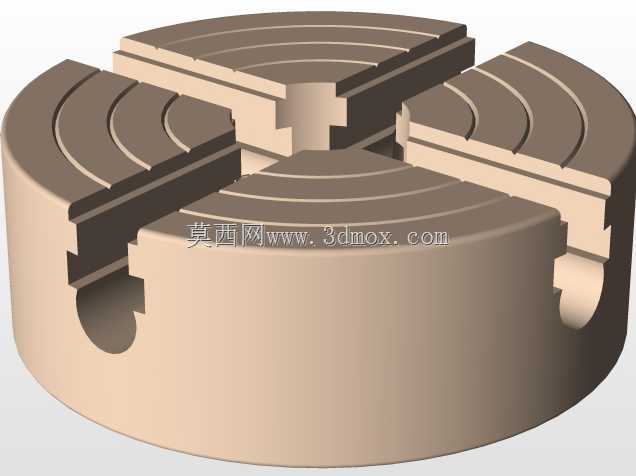

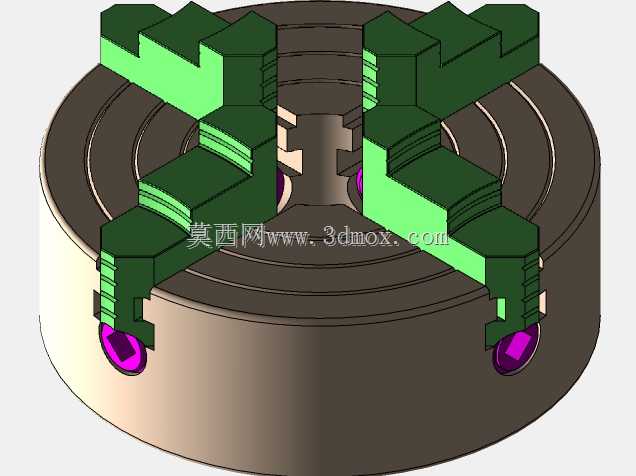

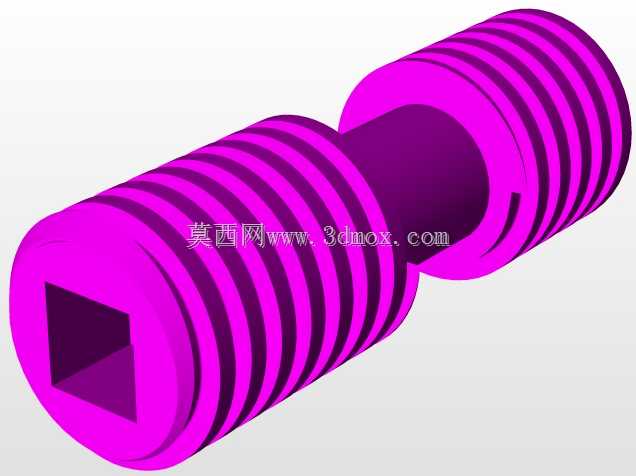

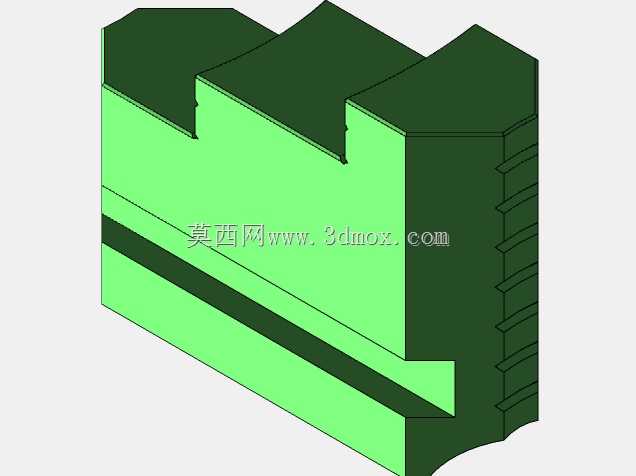

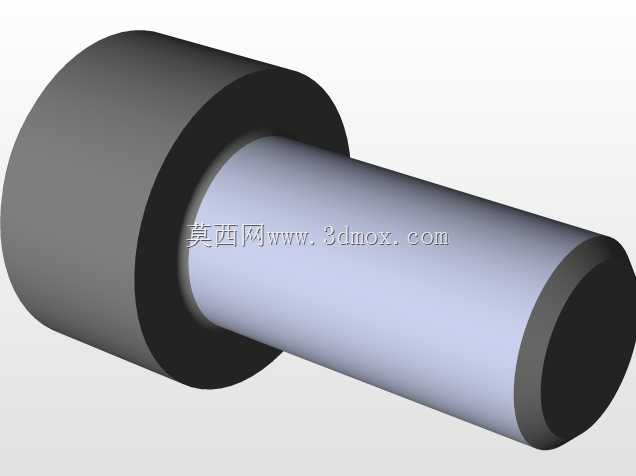

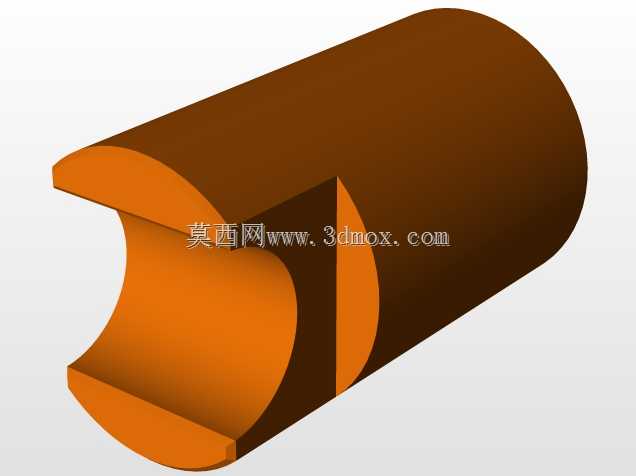

在普通车床、经济型数控车床以及内外圆磨床的回转类零件加工场景中，四爪卡盘是应用频率极高的装夹工装，区别于三爪自定心卡盘适配规则回转件的特性，这款四爪结构既可以通过单爪微调实现偏心件、不规则轮廓件的装夹找正，也能通过联动调整实现方形、矩形等非圆截面工件的可靠夹紧，覆盖从盘类、轴类到异形毛坯件的多类型装夹需求。从结构设计逻辑来看，整个卡盘以圆盘形盘体作为承载基体，盘体内部布设了平面螺纹传动结构，四个卡爪分别嵌装在盘体端面呈十字分布的径向导槽内，转动盘体侧部的调节螺杆时，平面螺纹带动四个卡爪沿导槽同步径向移动，单爪独立调节的结构预留了单个卡爪的微调行程，可针对毛坯件的铸造偏差、锻件外形误差进行找正补偿，避免装夹偏心带来的加工余量不均问题。卡爪的夹持面做了阶梯式齿形结构设计，不同阶梯位置可适配不同直径范围的工件，粗齿结构保证大夹紧力下的咬合可靠性，避免重切削工况下工件打滑移位，卡爪端部的紫色标识块为可拆卸的软爪安装位，针对精加工工件可更换铜质或铝质软爪，防止夹伤已加工表面。从安装边界来看，盘体背部设置了标准的法兰连接止口，可直接匹配机床主轴端部的连接法兰，止口的同轴度公差控制在0.02mm以内，保证卡盘安装后的回转精度，盘体的径向尺寸适配常规中小型机床的主轴端距，不会超出机床的最大回转直径限制，卡爪的最大张开行程可覆盖对应规格机床的常规加工件直径范围，最小夹紧尺寸可适配小直径轴类零件的装夹需求。实际加工场景中，这款卡盘的夹紧力可通过调节螺杆的输入扭矩进行控制，针对薄壁件装夹可适当降低夹紧力防止工件变形，针对重型切削的钢件毛坯可增大夹紧扭矩保证装夹刚性，四个卡爪的对称受力结构相比三爪卡盘拥有更大的夹紧接触面积，在方形工件、偏心曲轴类零件的装夹中优势尤为明显，导槽内部的润滑槽设计可定期注入润滑脂，减少卡爪移动时的磨损，延长工装的使用寿命，盘体端面的刻度标识可辅助操作人员快速判断卡爪的移动距离，提升装夹找正的效率。
