车载混凝土泵送储水箱体结构

　　该结构对应混凝土泵送作业车辆上的清水储装箱体，主要服务于泵车现场施工中的管路冲洗、泵体余料清理、作业面临时供水等环节。混凝土泵送设备在连续浇筑结束后，输送缸、S管、输送管道内会残留大量砂浆与骨料混合物，若不及时通水冲洗，残留料凝固后会造成管路通径缩小、泵送阻力上升，严重时直接堵管，这套箱体即为车载冲洗供水系统的储水载体，布置在泵车底盘侧部或泵送单元邻近区域，随整车转场，无需外接固定水源即可完成作业后的设备清理。

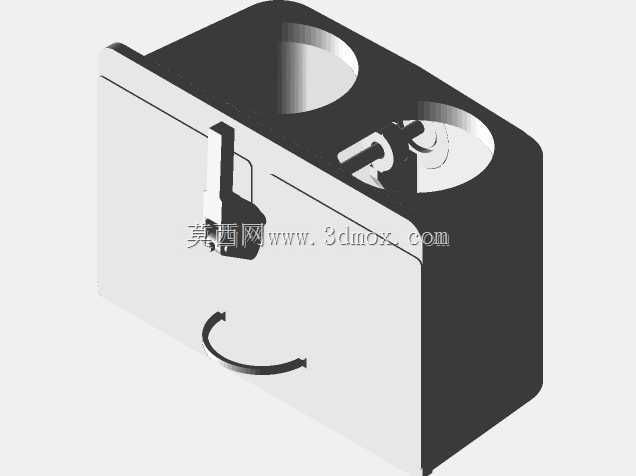

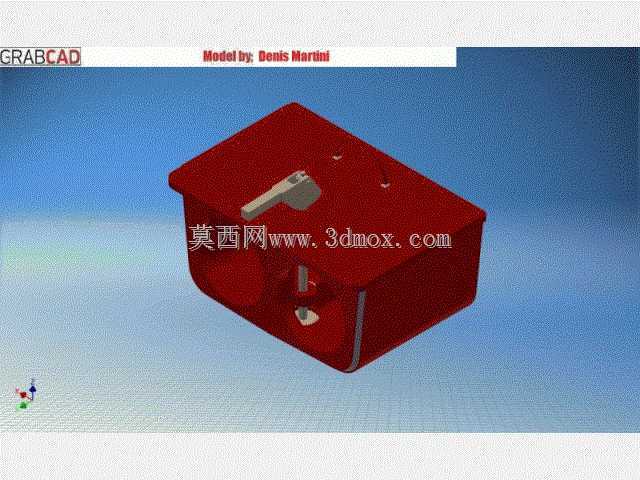

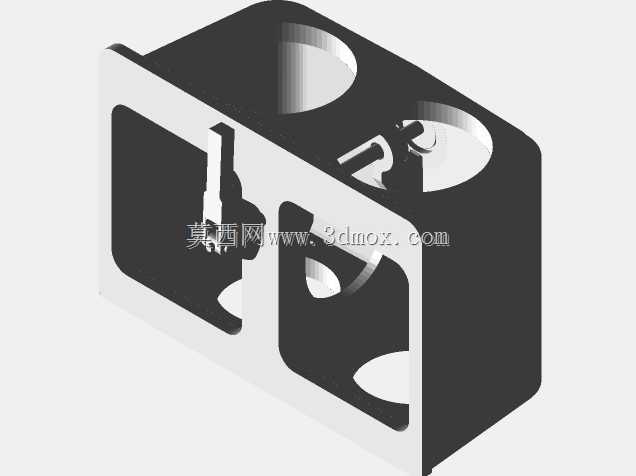

　　从外形上看，箱体采用近似长方体的封闭壳式结构，顶部为平整安装面，预留有液位检测组件安装位、注水口以及供水泵组的连接接口；箱体下部设置内凹的腔体避让区域，用于容纳泵送管路、阀件或车架横梁，避免储水箱与底盘既有结构发生运动干涉。箱体侧壁带有加强折边，在满载水体的工况下，折边结构可分散侧壁承受的静水压力，减少薄板箱体长期使用后的鼓胀变形。

　　结构设计阶段首先要确定的是安装边界：箱体整体宽度需匹配泵车底盘两侧的安装空间，不能超出整车法定宽度限值，高度方向要避让上方的泵送臂架回转支座与液压管路排布，底部轮廓则要贴合底盘纵梁的安装点位，预留出螺栓固定的连接支座位置。箱体的容积设定直接关联冲洗作业需求，需满足单次完整泵送作业后，对全部输送管道、料斗、输送缸进行两轮冲洗的用水量，同时还要预留少量余量供作业面洒水、设备表面清洁使用，容积过大会增加整车整备质量、挤占其他功能部件的布置空间，容积过小则无法完成全流程冲洗，需要现场额外补水，影响施工转场效率。

　　功能结构上，箱体顶部的注水口采用带密封盖的设计，车辆行驶过程中可防止水体晃荡溢出，同时避免外部杂物落入箱内堵塞供水水泵；液位安装位用于装配液位传感器或机械式液位标尺，操作人员在驾驶室或车旁即可快速判断箱内剩余水量，提前安排补水。箱体下部设置的出水接口位置低于箱体最低储水位，保证供水泵在吸水过程中不会出现抽空现象，接口处预留法兰连接面，可直接对接车载离心水泵的进水口，水泵输出的高压水分两路输送，一路接入料斗清洗喷头，用于冲刷料斗内残留的混凝土，另一路通过快速接头连接清洗软管，对接输送管道末端，推送海绵清洗球完成整条输送管的清管作业。

　　针对车载工况的使用特性，箱体的固定结构采用多点位支座连接，支座与箱体侧壁之间设置加强筋，车辆在非铺装工地路面行驶时，储水箱内的水体会产生持续的晃荡冲击，多点固定与加强筋结构可将冲击载荷均匀传递到底盘纵梁，避免局部应力集中造成箱体焊缝开裂。箱体下部的内凹避让区域并非简单切角，而是采用圆弧过渡的曲面造型，既让出了下部管路的安装空间，又避免了直角位置的应力集中，在水体长期静压与车辆振动的复合载荷下，圆弧过渡区域的抗疲劳性能远优于直角拼接结构。

　　实际施工场景中，这类储水箱还要兼顾低温环境的使用需求，箱体外壳可预留保温层安装空间，在冬季低温工况下，外部包覆保温棉后可延缓箱内水体结冰速度，避免停场后水体冻胀撑裂箱体；箱体最低位置还可设置排污口，长期使用后箱底沉积的泥沙、杂质可通过排污口彻底排出，防止杂质进入供水泵造成叶轮磨损或管路堵塞。

　　建模过程中需重点核对箱体与周边泵送组件的间隙：顶部的水泵安装座要和下方箱体顶面的螺栓孔位完全对应，侧壁的连接支座位置要匹配底盘纵梁上的预装孔位，内凹区域的轮廓要和下方穿过的液压油管、输送管的外轮廓保留至少二十毫米以上的安全间隙，防止车辆行驶振动过程中部件之间发生摩擦碰撞。箱体的壁厚选取要兼顾轻量化与结构强度，在满足满载水压强度要求的前提下尽量减小壁厚，降低整车不必要的载荷消耗，所有开口位置均做翻边处理，既提升开口处的结构刚度，也为密封件的安装提供贴合面，保证储水过程中无渗漏。
