移动式滚筒混料搅拌设备结构设计

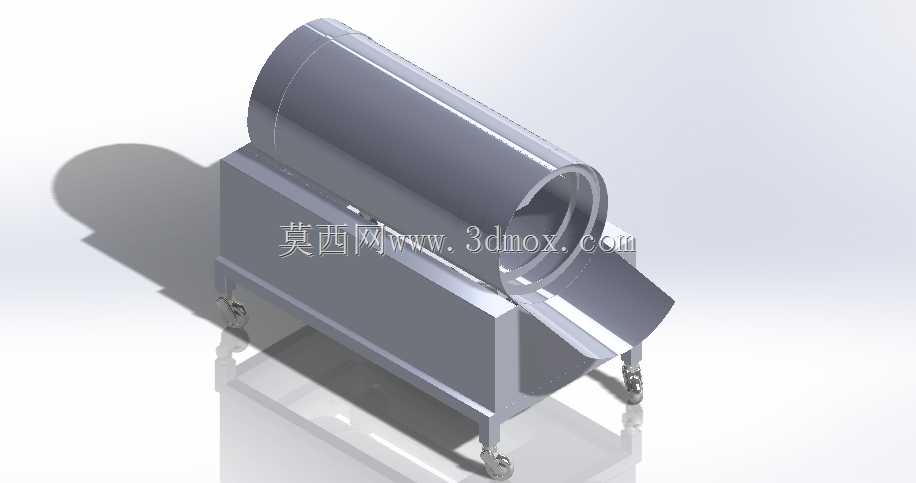

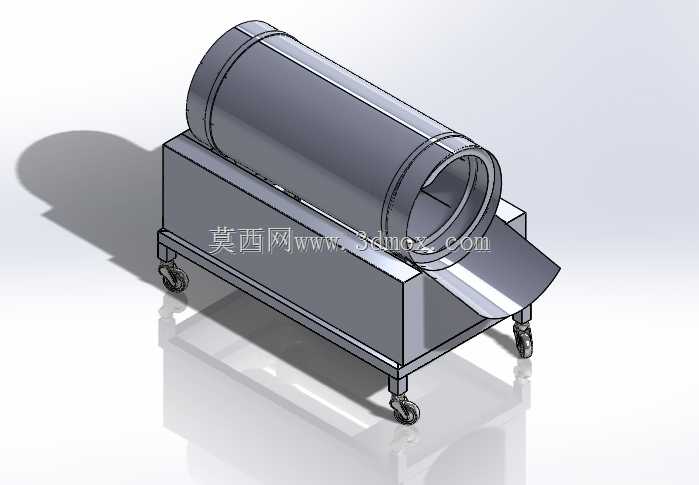

　　该套滚筒搅拌设备的三维结构，面向多品类散料与湿料的连续混配作业场景搭建，在食品添加剂预混、饲料原料拌合、日化粉体匀质、农副产品裹粉调味这类中小批量生产工况中适配性较强。整机采用卧式倾斜滚筒作为核心混料腔体，搭配下部一体式移动承载机架，既可以固定在生产线旁作为批次混料工位，也可以依托底部四个万向脚轮在车间不同作业区之间转场，适配多品种小批量的柔性生产排布。

　　从实际作业逻辑来看，待混合的液体、粉体、颗粒物料可以从滚筒高位的敞口端持续送入，滚筒低速回转过程中，筒内壁带起的物料被提升至筒身上部后自然滚落、交错掺混，不会像强制桨叶搅拌那样对脆性颗粒造成过度破碎，也能避免高粘度粉体在桨叶根部结团抱轴。混配完成的物料顺着滚筒的倾斜角度，从低位端的导料溜槽自动向外排出，出料溜槽做了加宽外翻的折边结构，对接下游接料容器或者输送设备时不会出现撒漏，排料结束后筒内残留料量极低，清理时只需打开端侧敞口即可直接冲洗筒壁，换产清线的耗时远低于封闭轴式搅拌设备。

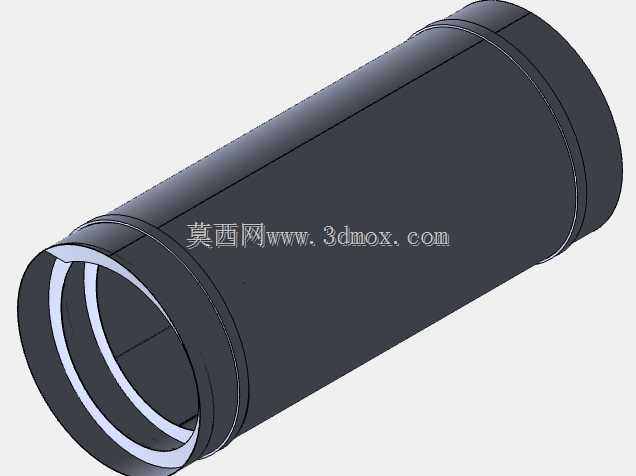

　　结构设计阶段首先敲定的是滚筒的倾斜安装角度，这个角度直接决定物料在筒内的停留时长：倾角过大物料会快速滑出，混拌均匀度达不到工艺要求；倾角过小则物料出料不畅，批次之间余料残留过多。最终选定的倾角配合滚筒的回转转速，让物料在筒内的轴向移动速度和径向翻拌频次达到平衡，既保证连续进料工况下物料有足够的掺混行程，也能在停机后排空筒内积料。滚筒本体采用分段卷焊的薄壁筒身结构，两端设置加厚的滚道圈，既承担筒体回转的径向支撑，也作为加工时的装夹基准，保证筒身回转的同轴度，避免长期运转出现筒壁偏磨、振动超标的问题。

　　下部承载机架采用型钢折弯焊接的箱型框架结构，框架上表面加工出与滚筒倾角匹配的支撑座安装面，四组托轮组件对称布置在滚筒两端滚道的下方，托轮轮缘采用耐磨材质，既承托整个滚筒加上满载物料的总重量，也通过摩擦力带动滚筒平稳回转，不需要在筒心穿入贯穿主轴，从根源上消除了主轴密封漏料、轴端缠料的故障点。机架底部的四个脚轮全部采用带刹车的万向承重轮，单轮承载余量按照整机满载重量的1.5倍选型，设备推移到指定工位后踩下刹车即可锁定位置，作业过程中不会出现滑移偏移。机架朝向出料端的位置延伸出倾斜导料板，导料板和机架主体采用螺栓连接，磨损后可以单独拆卸更换，不需要整体焊修机架。

　　整机的安装边界在布局时需要预留三处操作空间：滚筒进料端上方要留出至少半米的上料空间，方便人工投料或者对接上游送料传送带；出料溜槽的前方要留出接料容器的摆放空位，周边不能布置遮挡排料轨迹的管线设备；机架两侧要留出托轮维护、筒壁清理的操作通道，日常点检时可以直接观察托轮和滚道的接触磨损情况。设备的动力传动组件全部内置在机架的箱型腔体内部，外侧加装可拆卸的防护盖板，既避免车间粉尘落到传动件上，也能在检修时快速拆开盖板接触传动部位。整机的高度控制在普通操作人员胸口以下的区间，不需要搭建登高平台就可以完成筒内清理、日常观察混料状态的操作，车间布线时只需要从机架侧部的接线口接入动力电源即可，不需要额外做复杂的基础预埋，落地接通电源就能投入混料作业。针对不同物料的混料需求，还可以在筒内壁按需加装不同高度的翻料抄板，进一步提升轻比重粉体的抛洒混拌效果，整套结构没有复杂的异形加工件，普通钣金焊接车间就可以完成全部构件的制作装配。
