红黑运动风格改装汽车轮毂造型设计

　　这套轮毂结构方案面向乘用车辆外观改装与底盘行走部件教学演示场景，整体围绕轮辋本体、中心安装盘、多组放射状轮辐以及装配旋转约束搭建，可直接用于整车造型评审、改装件方案展示、行走系统结构拆解演示，也能作为轮毂类产品参数化建模、装配约束练习的参考样件。实际装车场景中，这类轮毂承担轮胎支撑、车轴扭矩传递、行驶载荷分散的核心作用，轮辋圆柱面为轮胎胎圈提供贴合基准，中心盘的同轴孔位与车辆转向节、轮毂轴头匹配，周边均布孔位对应螺栓锁紧位置，轮辐在二者之间形成传力路径，车辆起步、制动、过弯时的纵向与侧向载荷都通过轮辐从中心盘传递至轮辋，再传导至轮胎与地面。

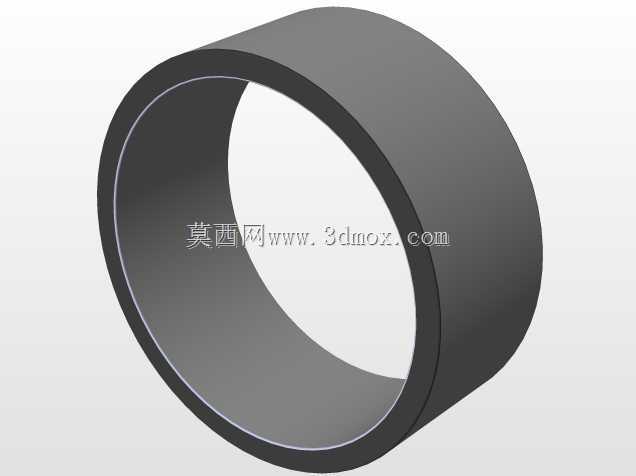

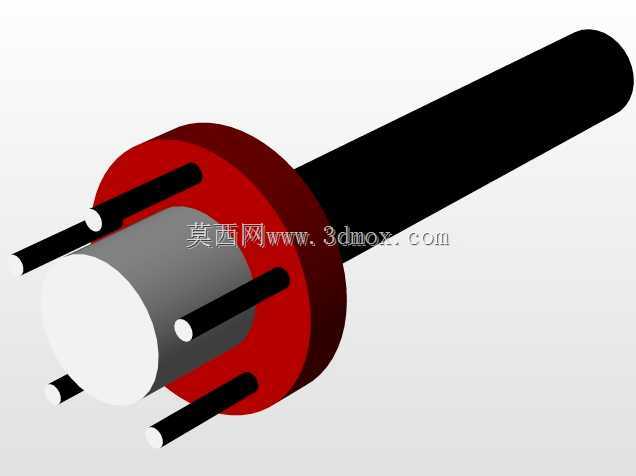

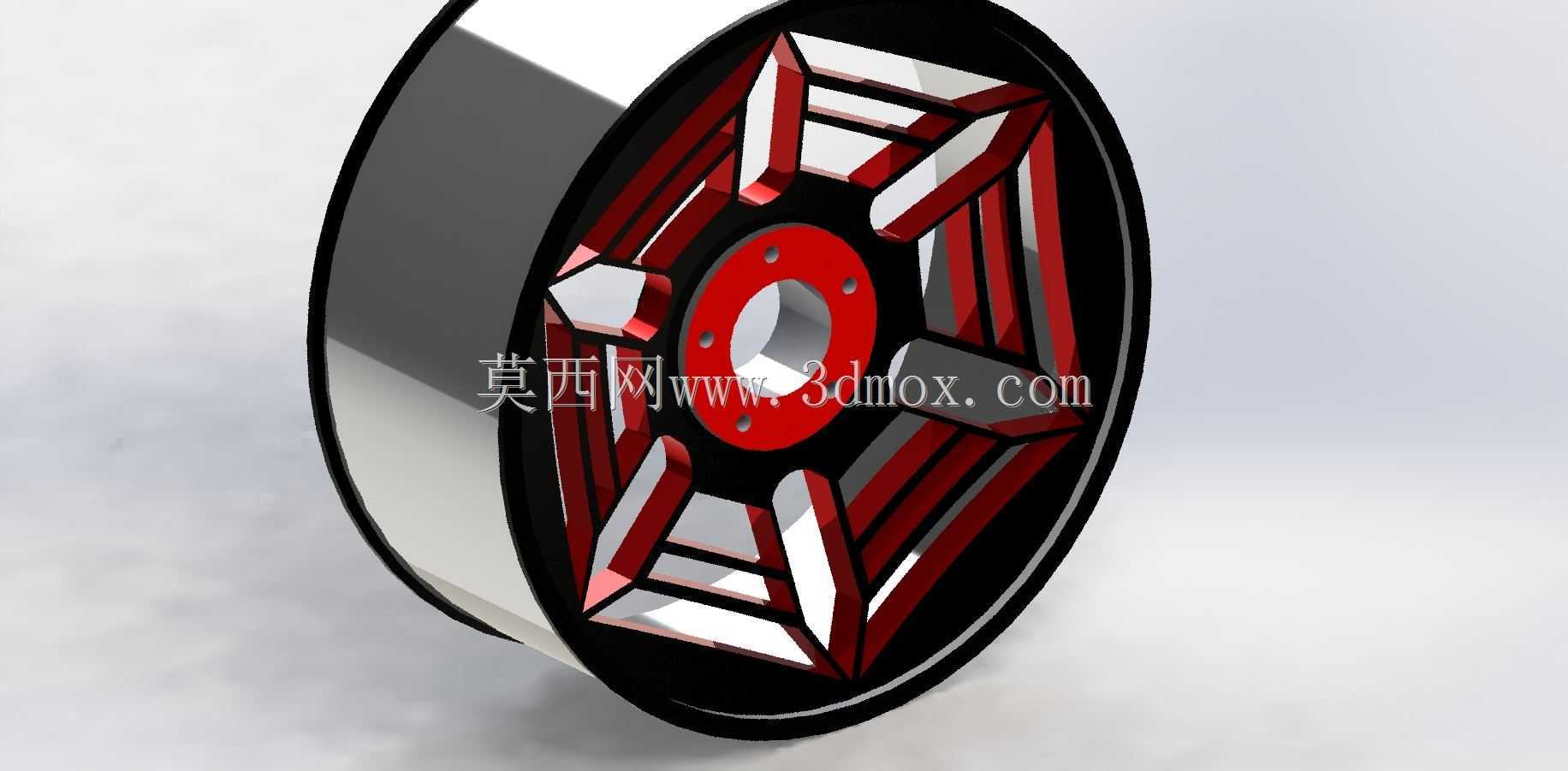

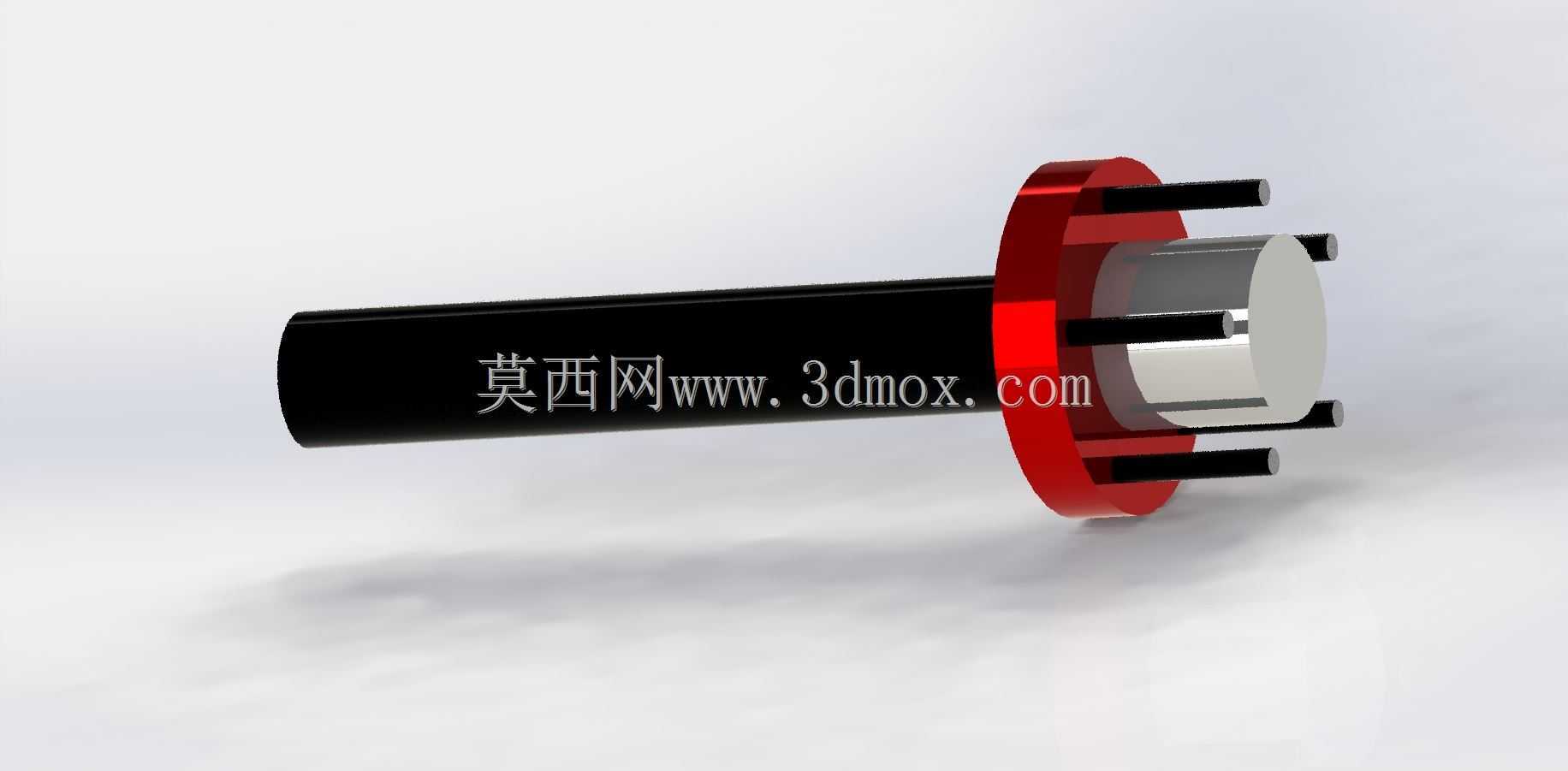

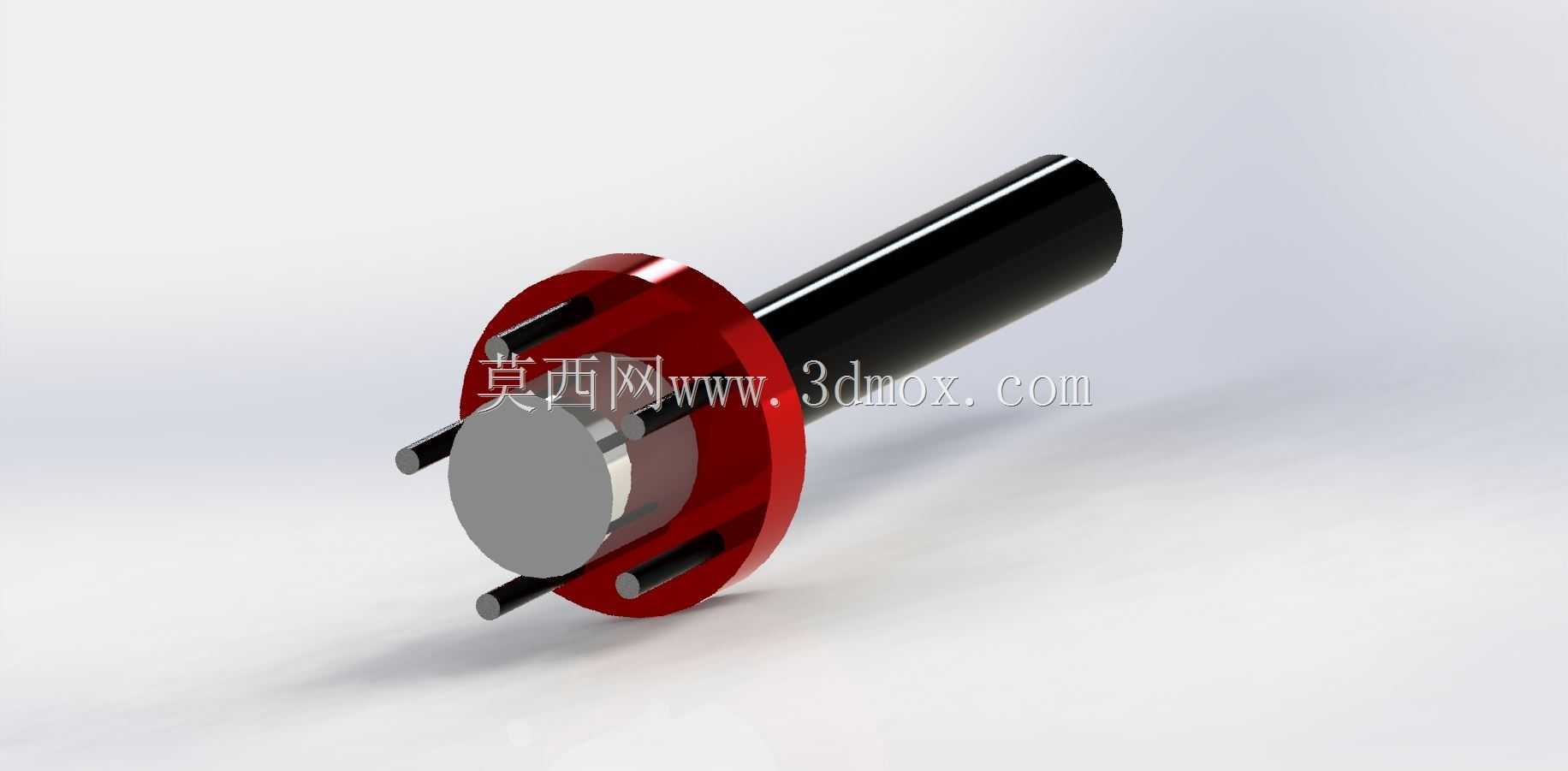

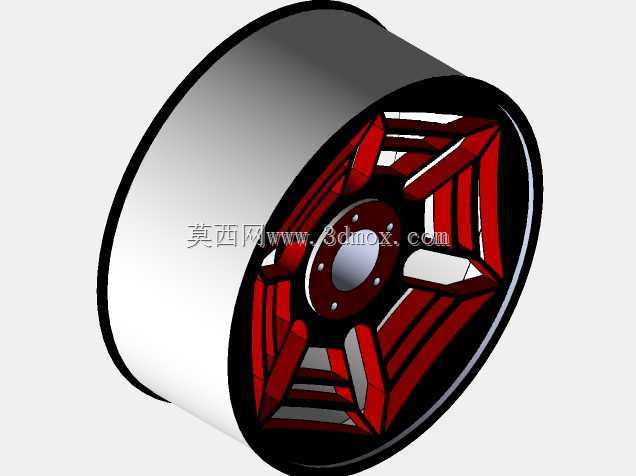

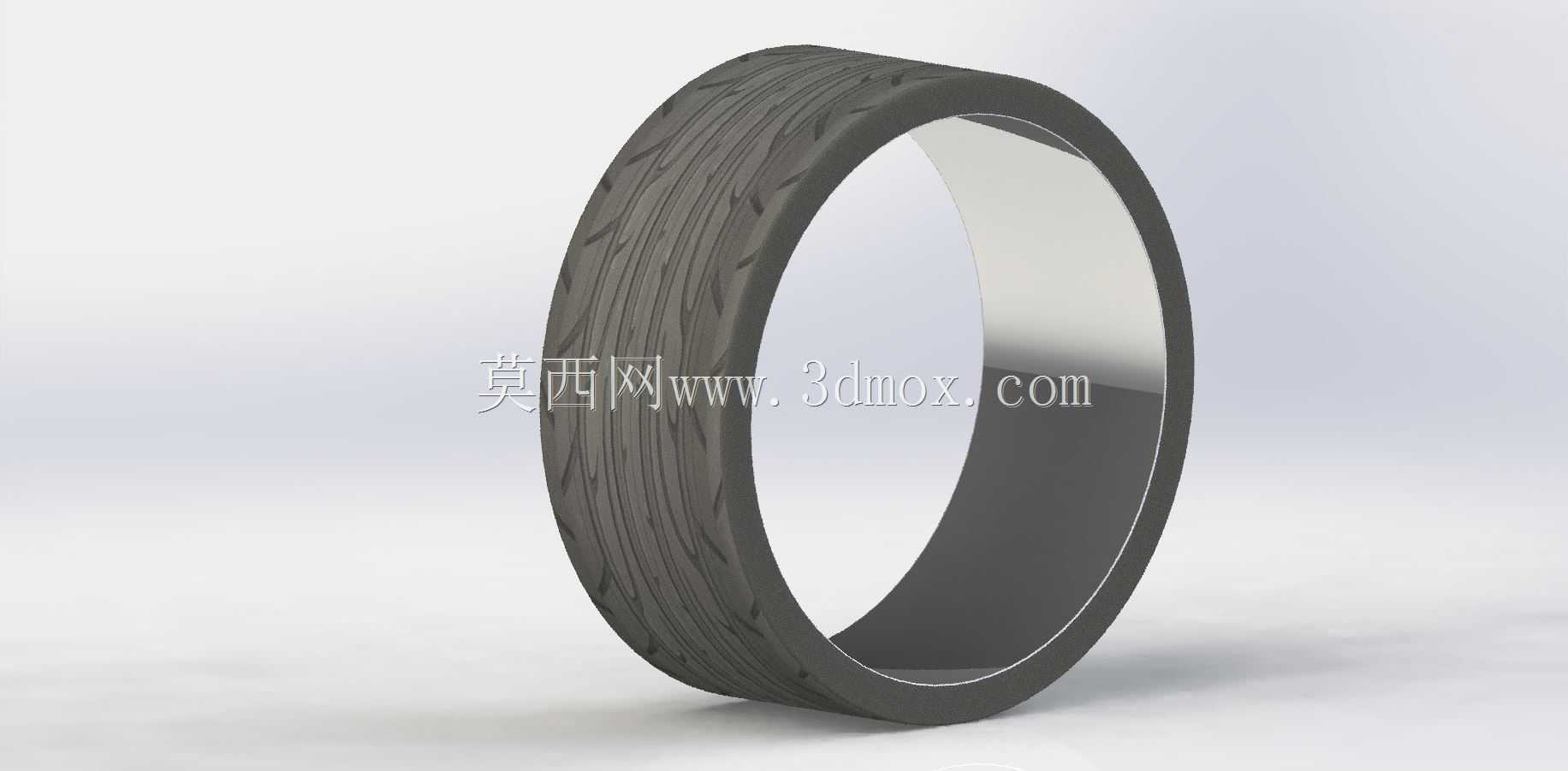

　　建模过程中先确定轮辋的回转主体，以旋转特征生成带侧壁厚度的筒状基体，筒体内侧预留轮胎胎圈安装的限位台阶，外侧边缘做圆角过渡避免应力集中；中心安装盘单独构建带中心通孔的圆盘结构，盘面预留螺栓安装孔位，盘面与轮辋同轴布置，保证旋转轴线完全重合。轮辐部分采用对称放射布局，六组异形折面轮辐沿圆周均匀分布，每组轮辐都做了折线型立体造型，红黑双色分面对应不同的实体区域，轮辐两端分别搭接在中心盘外缘与轮辋内壁，搭接位置做加厚处理，避免薄壁结构在载荷传递时出现应力突变。

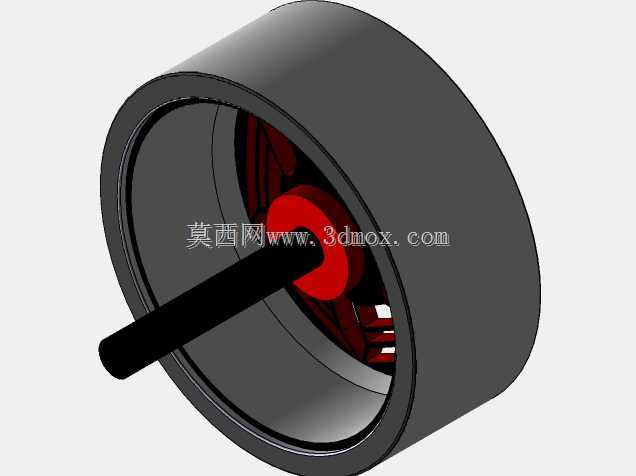

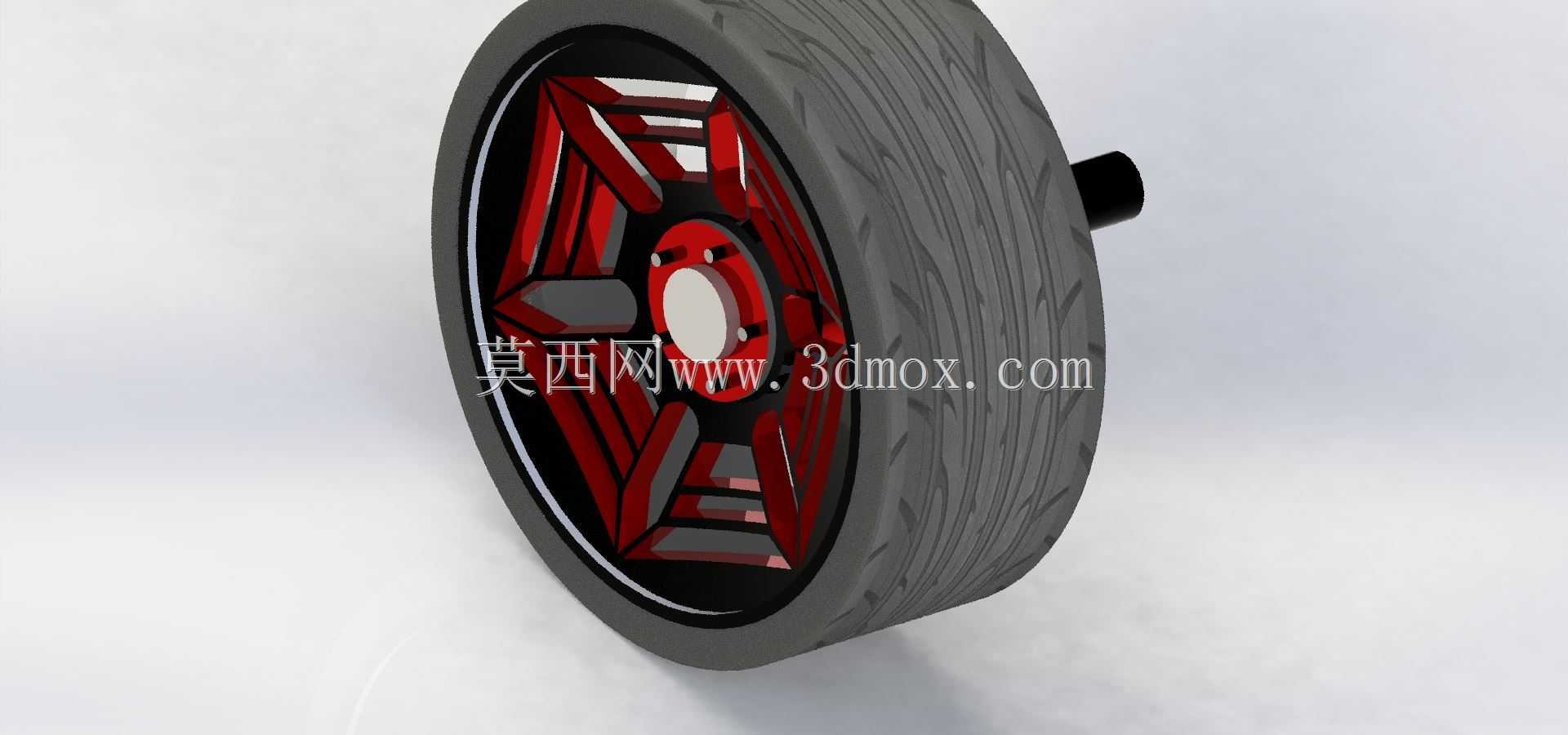

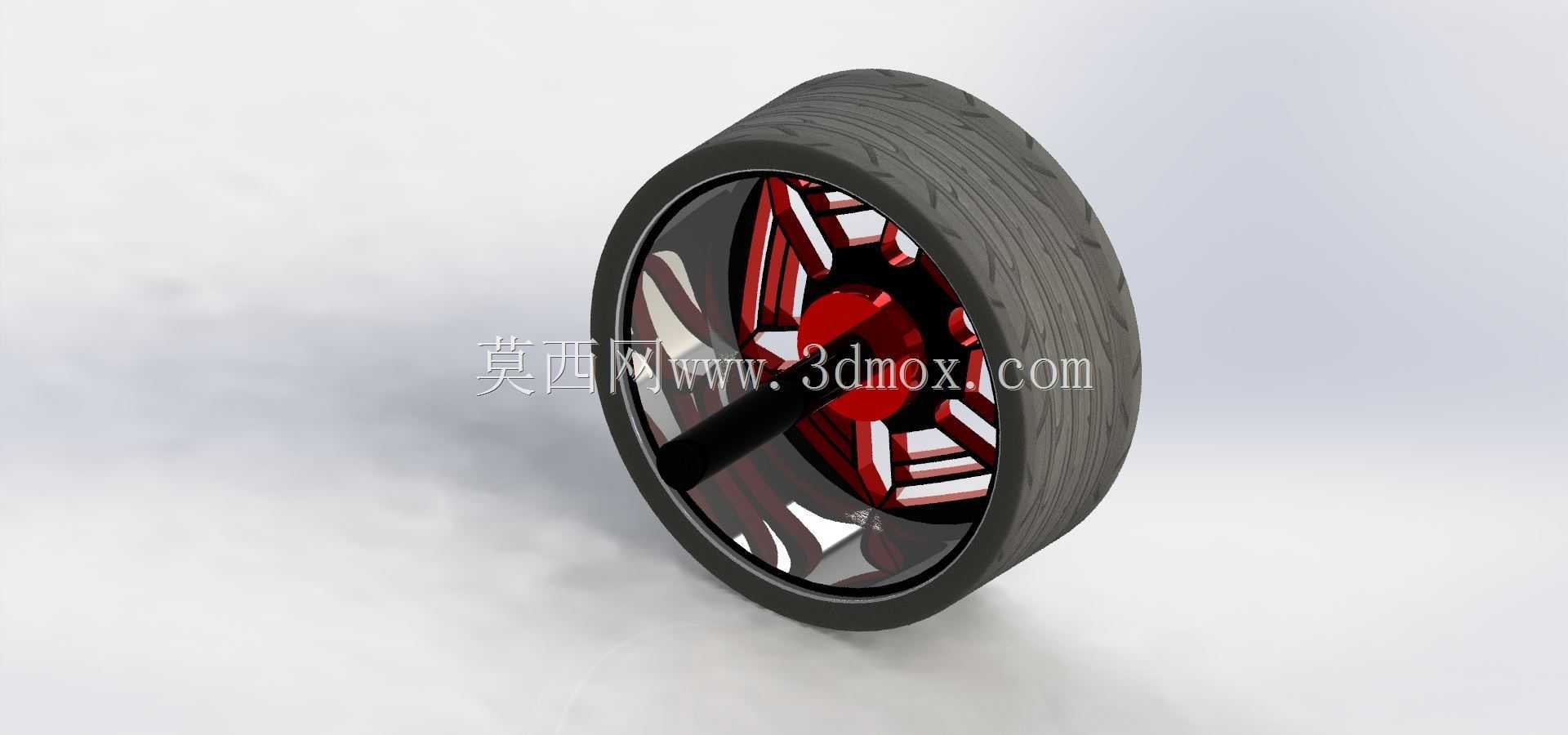

　　装配环节将所有零部件按同轴约束组合，轮辋、中心盘、轮辐之间设置贴合与同轴配合，额外添加旋转运动约束，可模拟车轮绕中心轴转动的完整动作，转动过程中所有轮辐随轮辋同步回转，无干涉卡顿。外形边界方面，整体为回转类零件，径向尺寸以轮辋外圆为最大边界，轴向宽度由轮辋筒身长度决定，中心盘厚度小于轮辋轴向宽度，轮辐的折面凸起全部处于轮辋两侧端面之间，不会超出轴向安装边界；安装时中心孔对准轴头推入，螺栓穿过盘面孔位锁紧即可，轮辐之间的镂空区域为刹车卡钳、刹车盘预留了充足避让空间，改装大尺寸制动套件时也不会出现运动干涉。

　　结构设计上刻意强化了轮辐的立体折面效果，区别于普通平面辐条，折面结构既提升了轮毂侧面的视觉层次感，也相当于在轮辐截面增加了加强筋，同等材料厚度下抗弯折能力更强；镂空区域同时承担散热作用，车辆连续制动产生的热量可以通过辐条间隙快速流通，降低刹车系统热衰减风险。建模时所有配合面都保留了合理的装配间隙，回转体同轴度公差在特征中预留了调整余量，后续如果要调整轮毂尺寸，只需要修改旋转特征的直径、宽度参数，轮辐阵列数量与角度可同步关联更新，快速衍生出不同尺寸、不同辐条数量的改装轮毂方案，适配不同车型的安装孔距与偏距要求。
