雷诺Clio车轮轮距加宽垫片改装套件

　　这套结构针对雷诺Clio这类采用4x100螺栓孔分布的小型前驱车开发，核心作用是在轮毂与转向节安装面之间增加一层金属过渡盘，把车轮安装平面整体向外推出，从而加宽左右轮距。轮距加宽在改装场景里并不是单纯为了视觉上让轮毂与翼子板齐平，更实际的意义在于改变车辆的侧倾几何与接地状态：轮距增大后，相同侧向加速度下车身侧倾力矩的力臂关系发生变化，左右轮载荷转移幅度减小，弯道中内侧车轮离地趋势被抑制，轮胎接地面的压力分布更均匀，转向响应也会变得更直接。

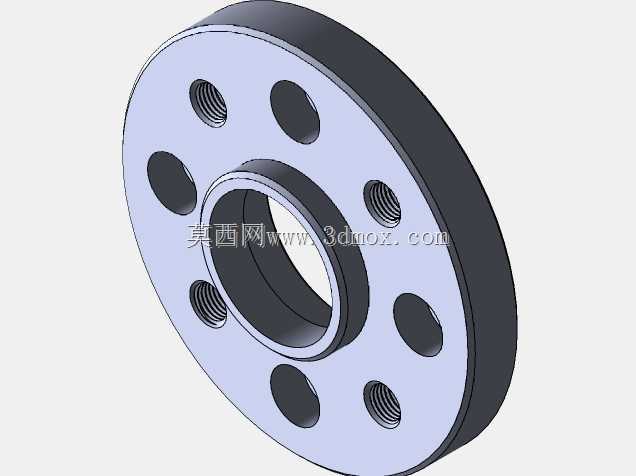

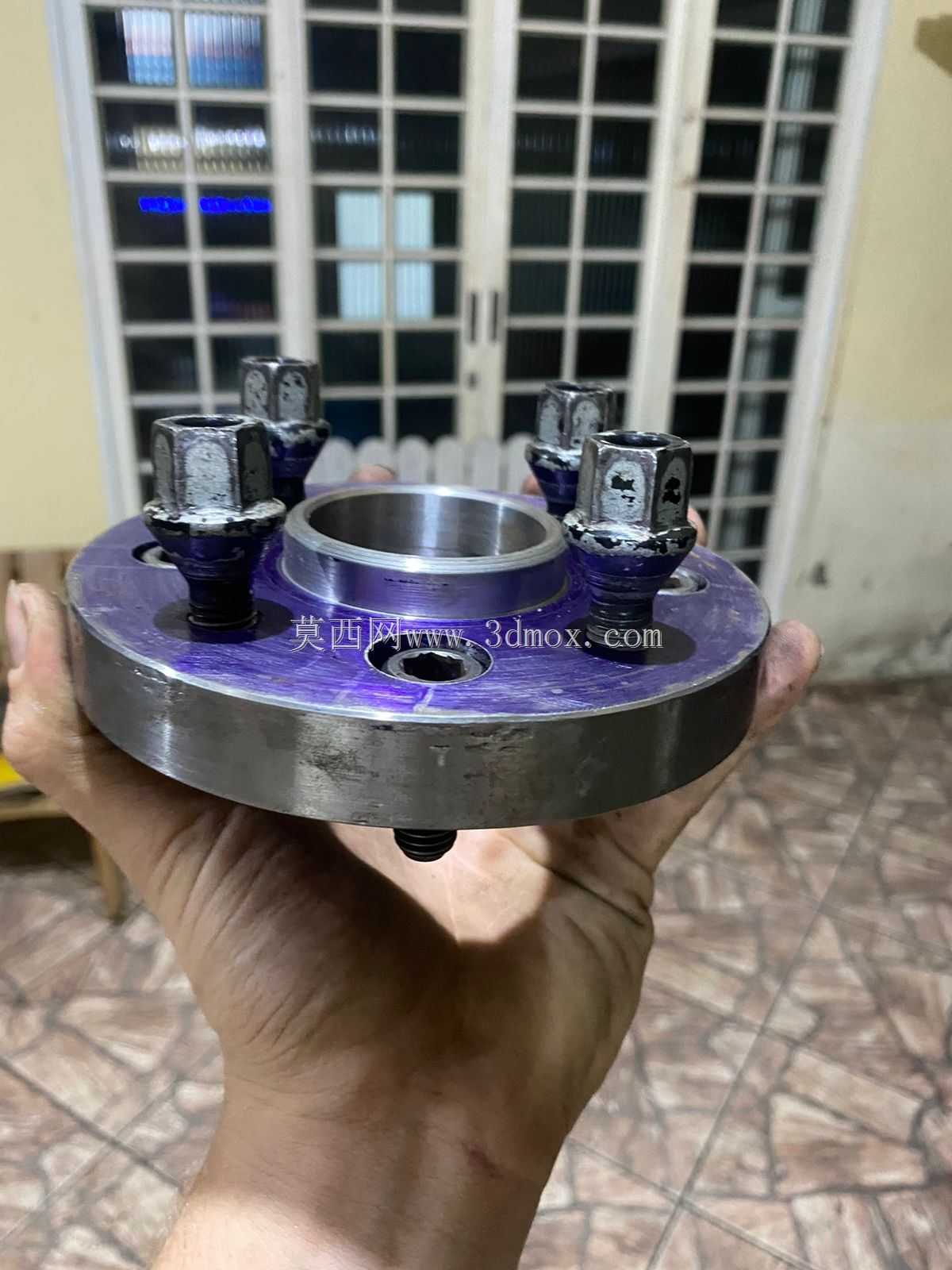

　　从实物结构看，垫片本体是一块圆盘形金属件，中心开出大直径通孔以避让轮毂轴承盖与半轴突出部分，盘面沿4x100分布圆加工四个安装孔。这里需要区分两种垫片思路：一种是单纯的平板垫块，依靠原车螺栓穿过垫块再固定轮毂，厚度受原车螺栓有效啮合长度限制，通常只能做到十几毫米以内；另一种是本套这种带双头螺柱的“轮毂centric”加宽法兰，盘体朝向车轴一侧用螺栓固定在转向节原轮毂螺柱上，朝向外侧一面则自带四根压装螺柱，轮毂再装到这四根螺柱上并用螺母锁紧。这种结构把垫块厚度从螺栓啮合限制中解放出来，可以做到20毫米甚至更厚，同时两侧连接各自独立，受力路径更清晰。

　　盘体中心孔的尺寸必须与车轴轮毂定位凸台严格匹配，这是整套零件里公差要求最高的部位。车轮的径向定位本质上靠中心孔与轴头凸台的圆柱配合，而不是靠螺栓承受剪切，如果中心孔配合间隙过大，车轮在高速旋转时会产生径向跳动，表现为方向盘抖动、轮胎偏磨。建模时中心孔按过渡配合选取，孔径比轴头凸台大零点零几毫米，既保证能装进去又不松旷。四个螺柱孔的位置度同样关键，4x100指的是四个孔中心所在分布圆直径为100毫米，相邻孔夹角90度，孔位偏差过大会导致轮毂装不上或螺栓受侧向预应力。

　　朝向外侧的四根螺柱规格为M12x1.5，这是雷诺及不少欧系小车常用的螺纹规格，螺柱以压装方式穿入法兰盘的台阶孔，靠光杆部分与孔的过盈配合固定，端部滚花或带台阶防止转动。装配时螺柱根部要贴合盘背面，螺母拧紧后拉力把轮毂、垫片、轴头三者压成一体。盘面上还能看到若干额外的小孔与减重凹坑，这类开孔一方面去除多余材料降低簧下质量——轮距垫片属于随车轮一起上下跳动的簧下部件，重量增加会直接劣化悬挂响应，所以在保证刚性的前提下挖去应力低的中心区域材料是合理做法；另一方面小孔也可用于加工时的装夹定位与散热。

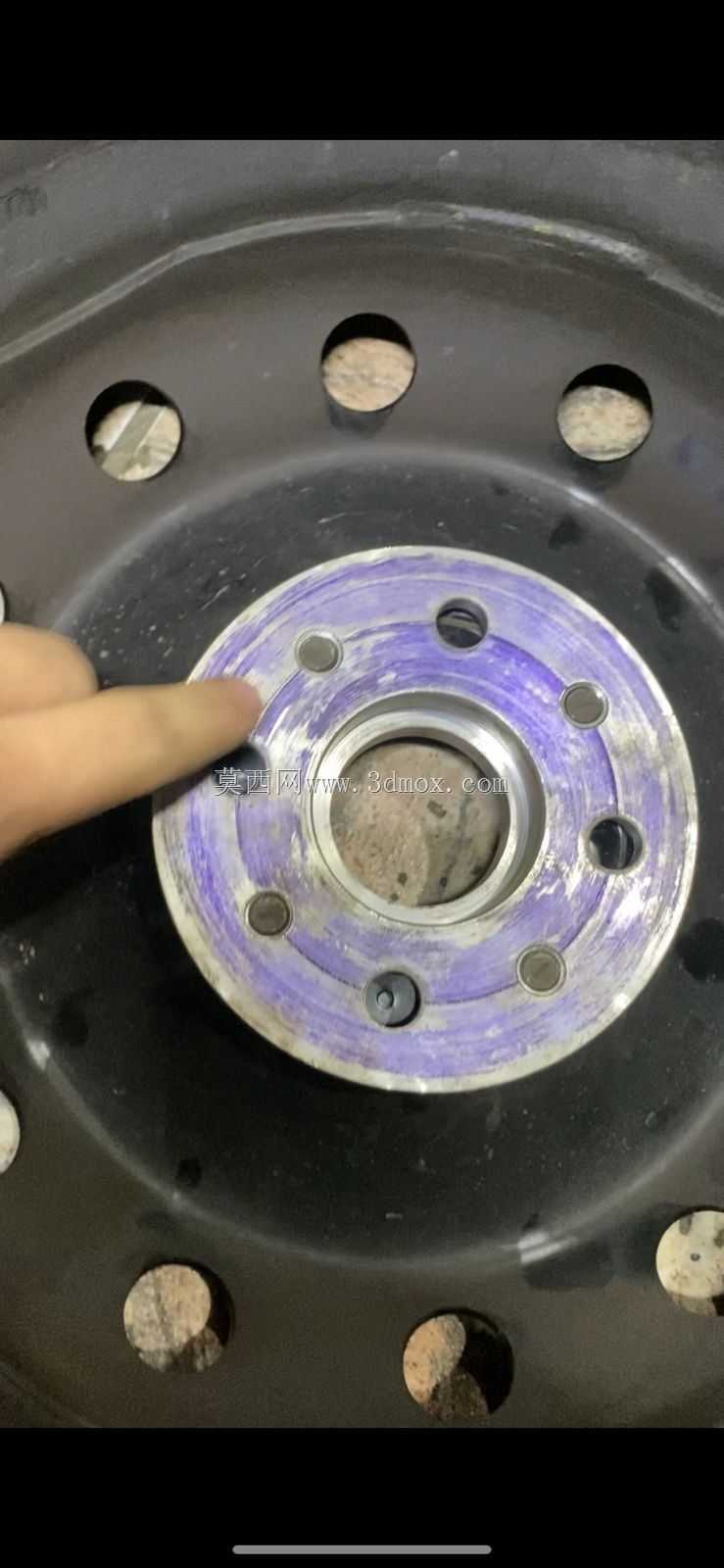

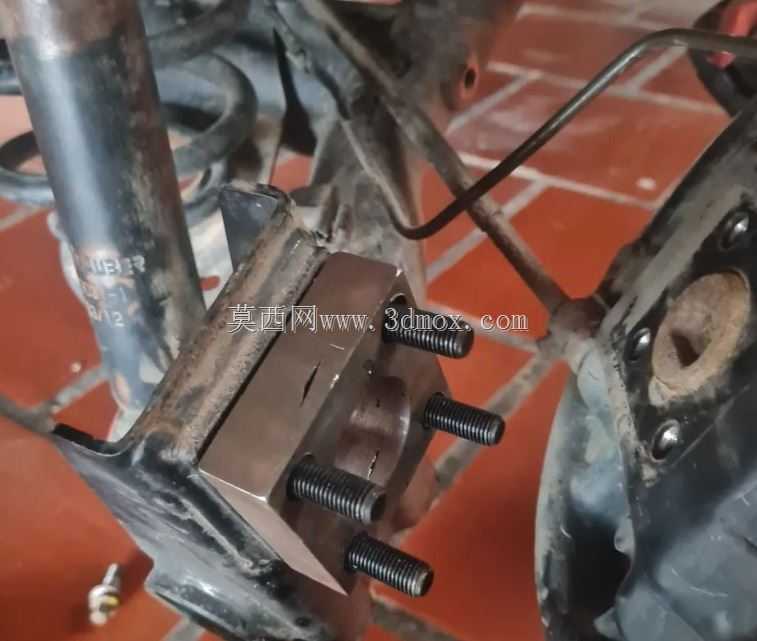

　　安装边界方面，选用垫片厚度前必须核对两个间隙：一是轮毂外移后轮胎外侧与翼子板、轮眉内衬的距离，方向打满并压缩悬挂时不能干涉刮蹭；二是轮毂内侧与减震筒、卡钳、悬挂摆臂之间的间隙，加宽后轮毂内侧反而远离卡钳，通常问题不大，但如果同时换了ET值更小的轮毂就要叠加计算。总外移量等于垫片厚度加上轮毂ET变化带来的偏移，需要在三维装配里把轮胎、轮毂、转向节、卡钳、翼子板断面全部建出，做转向极限与跳动极限的包络检查。

　　材料与工艺上，这类法兰盘常用铝合金锻造后数控车削加工，盘面阳极氧化成紫色这类标识色，既防锈又区分厚度规格；受力更大的车型也会用钢制件。铝合金件强度要满足车轮螺母压紧力与冲击载荷，厚度方向不能为了追求加宽而无限制减薄中心截面，盘体在螺栓孔周围需要保留足够的承压面积，避免螺母压溃盘面。建模时可以把盘体、螺柱、螺母、垫片分层装配，螺柱用圆柱面加同轴约束定位，螺母按真实六角外形建出以便检查扳手空间。整套模型对从事轮毂改装、底盘件开发的结构人员而言，是理解轮距加宽力学与安装边界校核方法的一个典型实例。
