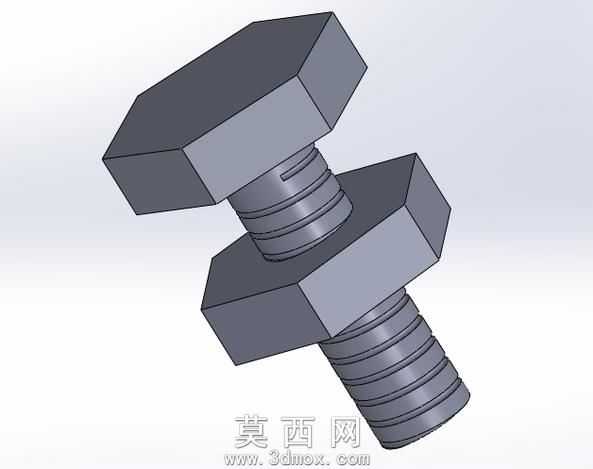

外六角螺栓配六角螺母装配结构模型

本模型为外六角螺栓与六角螺母配合的螺纹连接装配体，采用三维参数化建模方式完成全结构构建，建模过程严格遵循普通螺纹的牙型轮廓规范，先通过螺旋线扫描切除的方式生成螺栓杆部的外螺纹特征，再通过对应参数的螺旋线扫描生成螺母内孔的内螺纹特征，确保内外螺纹的螺距、牙型角、大径小径参数完全匹配，可实现无干涉的虚拟旋合装配。模型的螺栓头部与螺母均采用标准外六角结构，建模时精准还原六角头的对边尺寸、对角尺寸以及头部厚度参数，螺栓杆部根据螺纹配合长度预留了足够的旋合行程，同时保留了螺栓末端的倒角结构，符合实际紧固件的工艺特征。材质渲染上采用常规碳钢紧固件的哑光金属质感，对六角头的棱边做了微小的倒角处理避免渲染时出现锐利的失真边缘，螺纹牙底与牙顶的过渡曲面做了平滑优化，既保证螺纹特征的辨识度，又避免曲面过于细碎导致的显示异常。设计思路上以最基础的螺纹连接副为核心，省略了多余的装饰性结构，重点突出螺纹配合的装配关系，建模时将螺栓与螺母设置为同轴心配合、端面贴合配合的标准装配约束，可直观展示紧固件的连接原理，模型结构简洁规整，特征树逻辑清晰，所有参数均可根据实际标准件规格进行调整修改，可直接用于机械装配示意、紧固件连接结构教学演示等场景，也可作为通用标准件导入各类装配体中完成紧固结构的快速搭建，模型的几何精度满足常规工程展示与装配校验的需求，螺纹部分的建模兼顾了显示效果与文件轻量化，不会因螺纹细节过多导致文件体积过大影响使用。
