KM24规格锁紧防松螺母三维建模作品

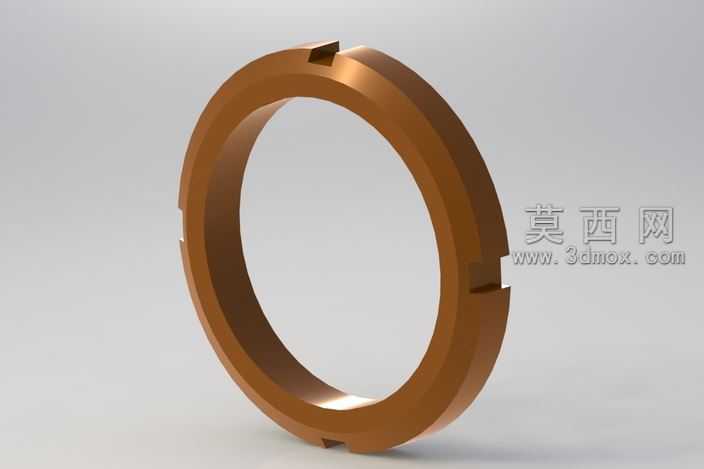

本作品为KM24规格锁紧螺母的三维建模成果，建模过程依托主流三维机械设计软件完成，全程遵循机械紧固件设计规范，保证模型尺寸与实际工业应用中的M120X2规格锁紧螺母完全匹配。建模初期先梳理锁紧螺母的结构特征：该类螺母属于轴向锁紧类紧固件，整体为环形薄壁结构，外周均匀分布多个用于配合锁紧卡钳的卡槽，内孔加工有标准公制细牙螺纹，端面带有适配锁紧垫片的卡位凸台，建模时优先通过旋转凸台命令生成螺母的基础环形基体，精准控制内孔螺纹大径、小径以及螺母整体厚度、外径尺寸，保证基础轮廓的尺寸公差符合机械设计标准。完成基础基体建模后，通过拉伸切除命令生成外周的锁紧卡槽，建模时严格控制卡槽的宽度、深度以及周向分布角度，保证卡槽位置与标准KM系列锁紧螺母的参数一致，避免出现装配干涉问题；内螺纹部分采用软件自带的异形孔向导或者螺旋扫描切除命令生成，还原细牙螺纹的牙型轮廓，保证螺纹参数符合M120X2的规格要求，可直接用于虚拟装配验证。材质与渲染环节，参考工业中该类锁紧螺母常用的铜合金材质进行参数设置，调整材质的金属粗糙度、反射率、环境光遮蔽参数，还原铜质零件温润的金属质感，渲染时采用柔和的影棚布光，多角度展现螺母的环形轮廓、卡槽结构以及端面细节，让模型呈现出接近实物的视觉效果。设计思路上，该模型重点还原锁紧螺母的核心功能结构：外周卡槽用于配合锁紧扳手实现精准拧紧，端面卡位结构可配合止退垫片实现防松效果，细牙内螺纹保证与适配轴件的连接紧密性，建模过程中对所有棱角处添加符合工业生产要求的微小倒角，既还原真实零件的加工工艺特征，也避免模型出现尖锐棱角导致的渲染失真。整个模型的结构完整，特征参数准确，可用于机械装配教学、紧固件选型演示、虚拟装配仿真等场景，能够直观展现KM型锁紧螺母的外形特征与结构特点，帮助使用者快速理解该类防松紧固件的工作原理与装配方式。
