Stabilo按动式书写中性笔外观结构设计

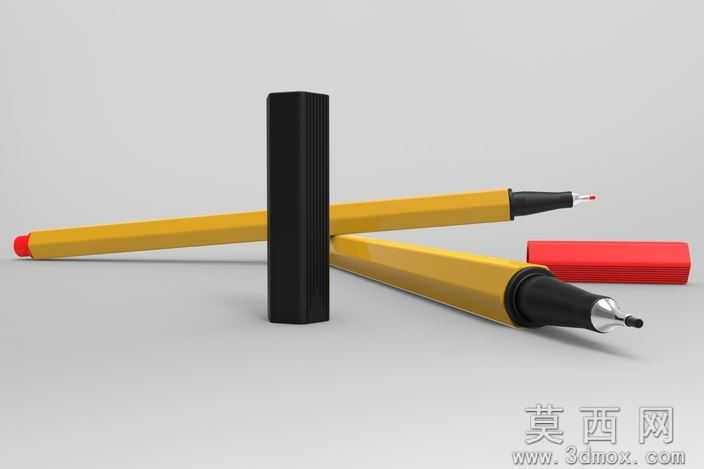

本次建模围绕Stabilo品牌经典按动中性笔展开，在三维建模阶段首先对实物进行比例拆解，先以基准面定位笔身的中心轴线，将整笔拆分为笔杆主体、笔夹结构、笔尖组件、按动尾帽、笔帽五个独立建模模块。笔杆部分采用六边形截面沿轴向拉伸的基础特征，贴合真实笔身的防滑握持轮廓，在笔杆表面添加等距分布的细微竖向凸棱纹理，通过阵列特征实现纹理的均匀排布，还原真实笔身的防滑触感设计，同时对笔杆边缘做0.2mm的圆角过渡处理，避免尖锐棱角带来的廉价质感。笔夹部分采用曲面扫描建模，先绘制贴合笔杆弧度的引导线，再绘制带微弧的笔夹截面轮廓，扫描生成实体后对笔夹末端做圆弧收边处理，还原笔夹的弹性卡扣结构，保证其与笔身贴合的弧度自然流畅。笔尖组件部分拆分出金属笔尖头、塑料笔颈、笔芯出头三个子部件，金属笔尖头采用旋转切除特征加工出锥形出芯口，表面添加细微的滚花纹理提升金属质感，塑料笔颈做收腰过渡处理，衔接笔杆与笔尖的直径差，保证整体线条流畅。按动尾帽采用独立拉伸建模，表面做竖向防滑纹理，与笔身纹理风格统一，内部预留按动结构的装配空腔，还原真实笔的按动伸缩结构逻辑。笔帽部分采用与笔身匹配的六边形截面拉伸，内部做空心结构，边缘做圆角处理，红色笔帽单独赋予材质区分。材质渲染阶段，笔杆主体采用哑光磨砂塑料材质，调整漫反射颜色为明黄色，添加细微的颗粒质感模拟真实笔身的磨砂触感，笔夹、尾帽采用亮面黑色塑料材质，调高反射参数模拟光滑塑料的光泽感，金属笔尖采用拉丝不锈钢材质，调整金属度参数至0.9，添加细微的拉丝纹理方向，还原金属笔尖的冷冽质感，红色笔帽采用亮面红色塑料材质，与黄色笔身形成鲜明的色彩对比。场景搭建采用浅灰色哑光地面作为承载，添加三点布光，主光从侧上方45度照射打出笔身的主体阴影，辅光从另一侧补光弱化暗部死黑，轮廓光从后方打亮笔身边缘提升立体感，最终渲染出的效果真实还原了中性笔的外观质感与结构细节，完整呈现了这款书写工具的设计特点。
