Autonics TCN系列数显温度控制器三维建模

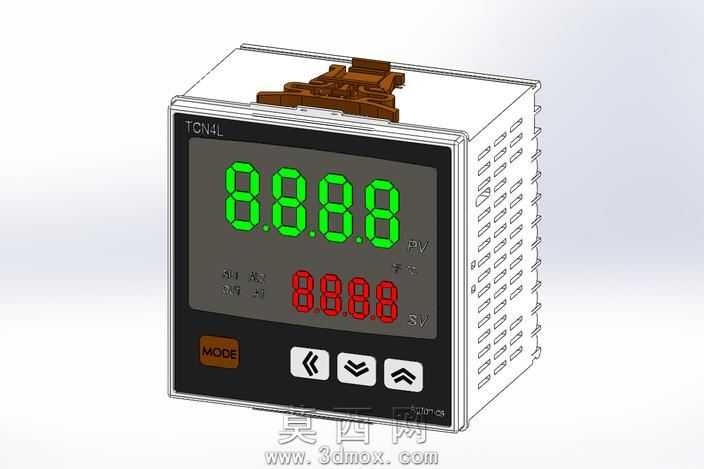

本模型为Autonics TCN系列数显温度控制器的三维建模作品，建模过程严格参照实物产品的外观尺寸与结构细节完成，整体采用1:1等比例还原，确保模型与真实产品的装配适配性一致。建模初期先梳理温控器的整体结构逻辑，将产品拆分为外壳主体、前面板操作区、显示模组、顶部安装卡扣、后侧接线腔体五个核心模块，采用自底向上的建模思路逐步搭建。外壳部分采用薄壁拉伸特征构建主体框架，侧面的散热通风孔采用线性阵列特征完成，精准还原每一处通风槽的尺寸与排布间距，边缘处做了符合工业产品设计规范的圆角过渡，避免尖锐棱角的建模误差，还原真实产品的注塑外壳质感。前面板区域重点还原双层数码显示结构，上层绿色四位数码管为过程值显示区，下层红色四位数码管为设定值显示区，建模时单独构建数码管的字段轮廓与透光面板结构，操作按键部分分别还原MODE功能键与三个方向调节键的凸起造型，按键表面的方向标识采用浮雕特征实现，与面板的装配间隙做了精细化处理，还原真实按键的装配公差效果。顶部的导轨安装卡扣采用独立零件建模，还原卡扣的弹性卡接结构与防滑纹理，可直观展示该温控器的标准导轨安装方式。材质渲染阶段，外壳主体采用哑光浅灰工程塑料材质，前面板边框采用黑色磨砂PC材质，数码管区域分别赋予绿色、红色自发光材质模拟通电显示效果，按键采用深灰色哑光塑料材质，安装卡扣采用棕色电木材质，不同材质的粗糙度、反光度参数均参照实物调试，渲染后可清晰区分不同部件的材质差异。模型完整还原了该款温控器的面板布局、安装结构与外观细节，可用于工控系统装配演示、设备布局模拟、产品展示等场景，建模过程中对工业仪表类产品的薄壁结构、按键装配、显示面板的建模逻辑做了规范化处理，确保模型结构合理无破面，可直接用于后续的装配干涉检查与渲染出图工作。
