汽车发动机连杆部件三维结构设计

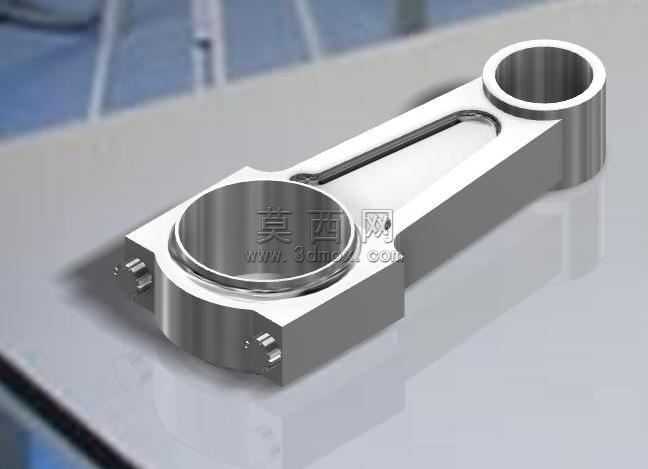

本次设计的核心部件为发动机连杆，是内燃机动力传递路径中的核心受力构件，建模阶段首先完成整体结构的参数化草绘，严格遵循连杆实际工作的力学性能要求，先定位大小端孔的中心距参数，确定大端与曲轴配合、小端与活塞销配合的孔径基准，再逐步绘制杆身的过渡轮廓，针对杆身采用工字形截面的优化结构，在保证整体抗弯、抗扭强度的前提下尽可能降低构件自身重量，减少发动机运转过程中的往复惯性力。建模过程中对大端的分体式结构做了精细化处理，还原了连杆盖与杆身的定位凸台、螺栓连接座的细节结构，保证两个配合面的定位精度符合实际装配要求，同时对大小端的轴承安装位做了台阶结构设计，预留出轴瓦的装配空间，所有过渡位置均做了圆角处理，避免应力集中问题影响构件使用寿命。材质设定阶段为模型赋予了锻造合金钢的金属材质，调整材质的粗糙度、反射参数模拟锻件经机加工后的金属质感，对大小端的内孔配合面、连杆盖的结合面做了更高精度的表面质感处理，区分出机加工面与非加工面的视觉差异。渲染阶段采用柔和的工业产品布光方案，通过多组光源突出构件的轮廓立体感与金属材质的光泽感，清晰展现杆身的减重槽、连接螺栓位、油孔预留位等细节结构。设计过程中充分考量连杆的实际工况，在结构设计时平衡了强度与重量的关系，既保证构件可以承受活塞传递的爆发压力，又能适配发动机高转速运转的轻量化需求，整体模型结构完整，细节还原度高，可用于发动机结构教学、装配模拟以及相关零部件的设计参考，完整展现了发动机核心传动部件的设计逻辑与结构特点。
