汽车发动机压缩系统管路组件三维设计

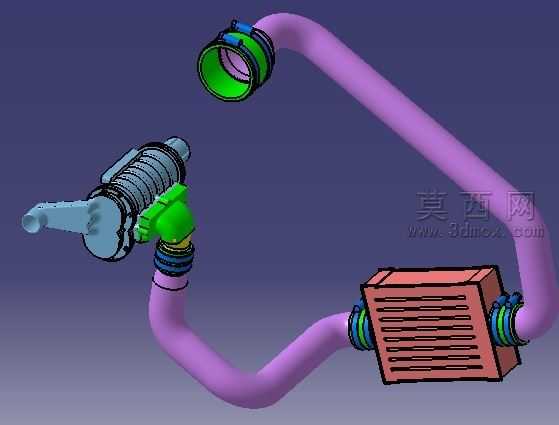

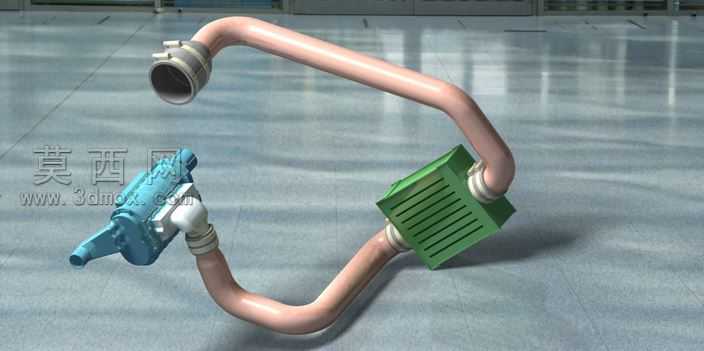

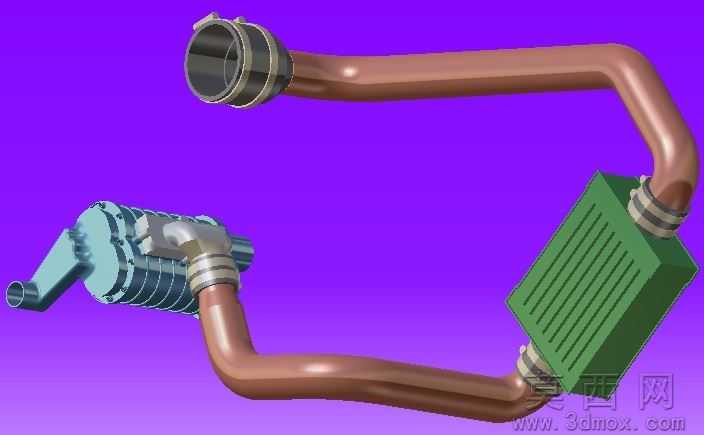

本作品为汽车发动机压缩系统配套的管路连接组件三维设计，整体围绕发动机压缩回路的功能需求开展建模工作，建模阶段严格遵循车用动力系统的管路布局规范，先完成核心功能部件的基准定位，再依次搭建各连接结构的参数化模型。模型包含压缩动力单元、弯折输送管路、散热处理模块三个核心部分，其中压缩动力单元采用层叠式壳体结构，建模时还原了壳体上的散热鳍片、进出气接口、安装定位凸台的细节特征，各层壳体的装配间隙按照实际密封需求设置，保证结构逻辑符合真实产品的装配要求。输送管路采用异形弯折设计，建模过程中通过三维样条曲线控制管路走向，精准还原管路的弯曲弧度、管径变化，两端的卡箍连接结构单独建模，还原了卡箍的锁紧卡槽、密封配合面的细节，保证管路与两端部件的连接结构具备合理的装配逻辑。散热模块采用盒式壳体设计，表面建模出平行排布的散热筋结构，进出气接口与管路的对接位置设置了定位台阶，还原了散热模块的安装固定结构。材质渲染阶段，针对不同部件的真实材质做区分设置：输送管路赋予铜质金属材质，调整材质的反光度与粗糙度参数，还原铜质管路的金属质感与使用后的哑光色泽；压缩动力单元的壳体赋予铸铝材质，添加细微的颗粒质感模拟铸造表面的肌理；散热模块外壳赋予深绿色工程塑料材质，调整漫反射参数还原塑料部件的哑光质感；连接卡箍赋予镀锌金属材质，模拟金属紧固件的亮面反光效果。整体装配逻辑遵循压缩系统的气路走向，气体从压缩单元输出后经管路进入散热模块，完成降温后再输出至下游部件，各部件的位置布局充分考虑车用发动机舱的空间限制，管路弯折角度避开干涉位置，整体结构紧凑合理，可用于发动机压缩系统的结构展示、装配教学以及相关部件的设计参考。
