工业用流量计Eh三维结构设计作品

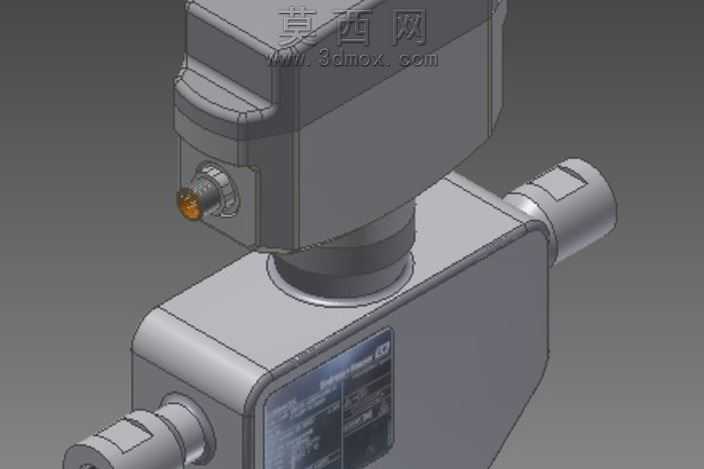

本作品为工业流体计量场景所用的流量计Eh三维建模成果，建模过程依托三维参数化设计软件完成，整体采用自顶向下的设计思路，先完成整体安装尺寸、管路对接规格的参数锁定，再拆分各个功能模块逐一细化建模。模型整体分为上部信号采集变送模块、中部主体计量腔体、两侧管路对接接头三个核心部分，建模时严格遵循工业仪表的实际结构比例，上部变送模块的壳体做了圆角过渡处理，还原了工业设备外壳的注塑/压铸成型特征，侧面预留的电气接口做了螺纹细节建模，接口处的防护端盖、内部插针结构都做了精细化还原，保证结构的真实感。中部计量腔体作为核心功能部分，建模时还原了腔体的壁厚特征，正面的标识铭牌区域做了凹陷处理，模拟真实设备的铭牌粘贴位，腔体与上部变送模块的连接法兰做了螺栓孔位、密封台阶的细节建模，还原了实际装配的密封、紧固结构特征。两侧的管路对接接头采用了快插式工业接头结构，建模时还原了接头的卡紧环、密封槽、对接导向段的细节，保证结构符合实际工业管路的安装对接逻辑。材质渲染阶段，主体壳体采用哑光银灰色金属漆材质，模拟铸铝喷塑的工业仪表外壳质感，接头部分采用亮面金属材质还原不锈钢机加工件的质感，电气接口部分采用深色工程塑料材质区分不同部件的材质差异，标签区域做了半透明覆膜质感处理，提升模型的真实度。建模过程中对所有装配配合面做了干涉检查，确保各个部件的装配关系合理，不存在结构冲突，所有圆角、倒角特征都按照工业设备的加工工艺要求设置，避免出现尖锐棱角等不符合实际生产的结构，整体模型既还原了流量计的外观形态，也完整呈现了内部装配逻辑与结构细节，可用于工业管路系统的装配仿真、产品展示、教学演示等场景。
