三叶螺旋推进桨叶结构三维设计作品

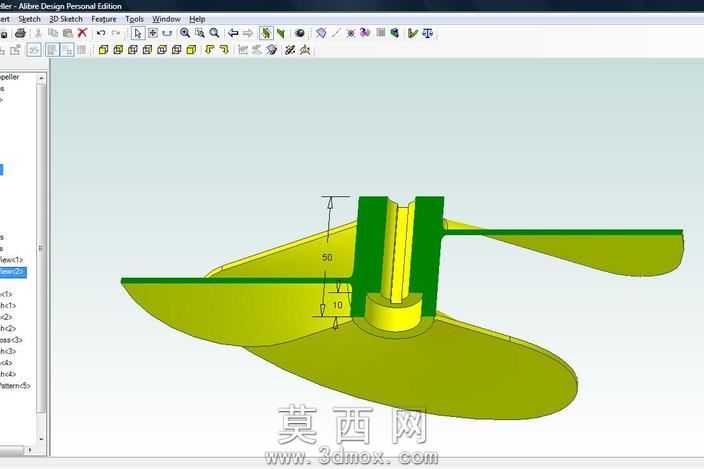

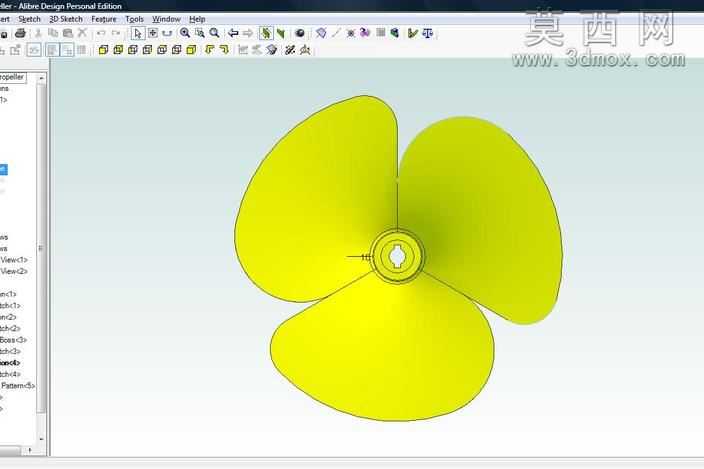

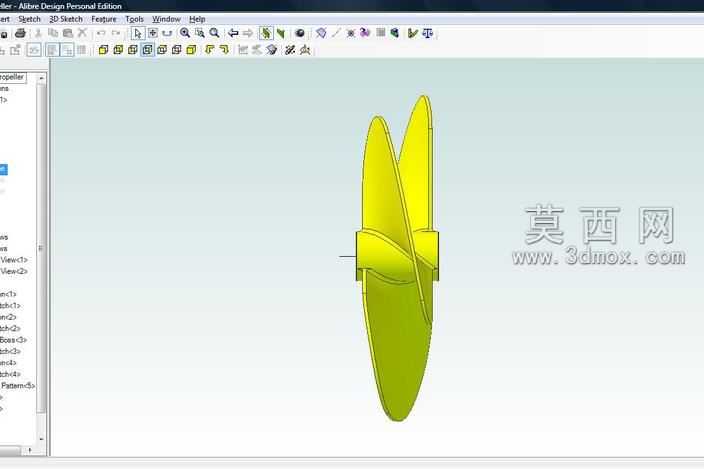

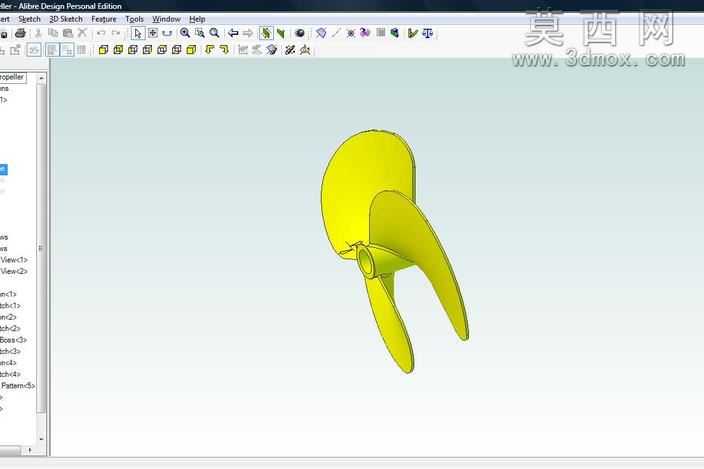

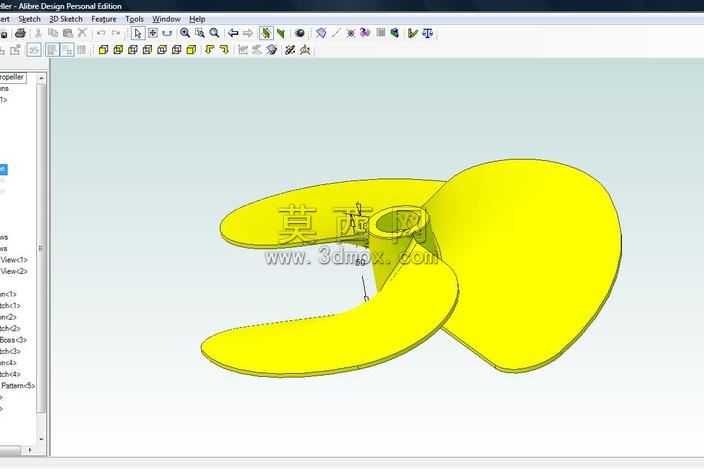

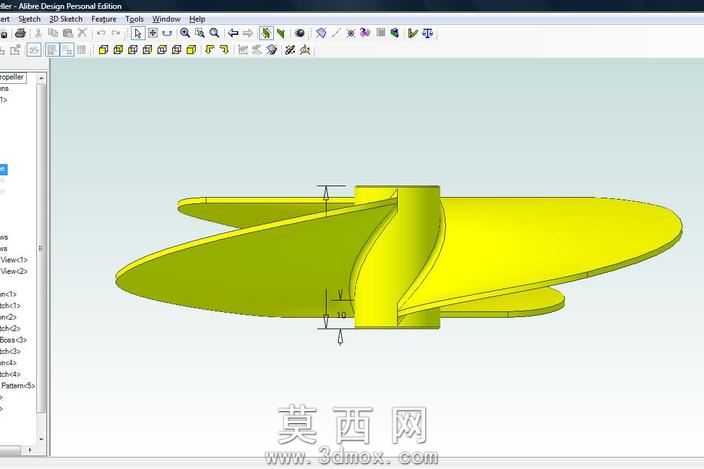

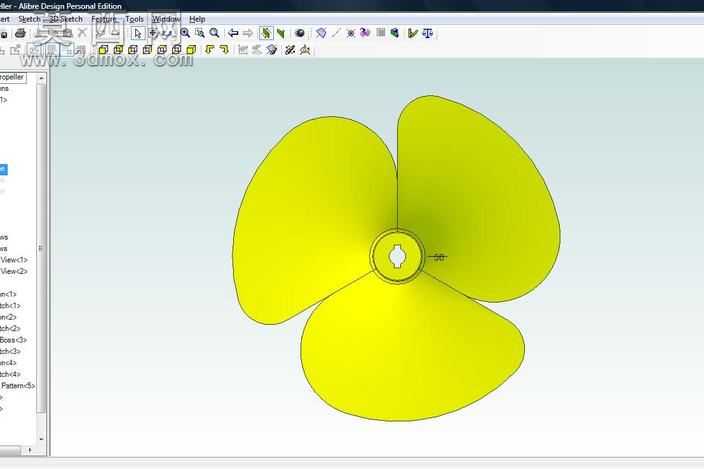

本作品为曲面类流体动力部件的三维建模实例，整体采用等厚曲面扫掠结合加厚的建模逻辑完成，核心结构为三叶均布的螺旋桨叶，搭配中心同轴安装毂体，整体造型流畅贴合流体动力学的基础形态要求。建模过程中首先完成中心安装毂的基础实体搭建，确定桨叶的安装定位基准与回转中心轴，随后针对单片桨叶绘制螺旋引导路径，精准匹配桨叶从根部到梢部的螺距变化规律，保证曲面过渡的顺滑度，避免出现曲率突变的折面。完成单片桨叶的引导路径后，绘制多个垂直于路径的截面轮廓，通过放样命令生成单片桨叶的基础曲面，针对曲面与中心毂的衔接位置做修剪与过渡处理，消除拼接缝隙，保证结合位置的结构强度，随后通过环形阵列命令，以中心轴为阵列基准完成三片桨叶的均布排布，保证各桨叶的角度、形态完全一致，避免后续使用中出现动平衡偏差。曲面搭建完成后，对整体曲面做加厚处理，按照实际使用的壁厚要求生成实体结构，针对桨叶根部与毂体的衔接位置做圆角过渡，降低应力集中风险，同时优化流体经过该位置的流动状态。建模全程采用全参数化的尺寸约束，所有截面尺寸、螺距参数、阵列角度、壁厚数值均可通过参数面板快速调整，方便后续针对不同使用场景做尺寸迭代优化。材质设置上为模型赋予亮黄色工程塑料材质，调整材质的反光度与粗糙度参数，还原工程塑料部件的真实质感，渲染阶段采用柔和的环境光，清晰展现桨叶曲面的弧度变化与结构细节，方便学习者观察曲面的过渡形态。整个建模过程逻辑清晰，从基准定位到路径绘制，再到曲面生成、实体加厚、阵列排布、细节优化，完整覆盖了复杂曲面类机械零部件的建模全流程，适合三维建模学习者掌握扫掠、放样、阵列、曲面加厚、圆角过渡等常用命令的实操技巧，理解螺旋曲面类部件的建模思路，掌握参数化设计在曲面建模中的应用方法，为后续同类流体动力部件、复杂曲面结构件的建模工作打下扎实基础。
