双发尾吊式支线喷气客机外观造型

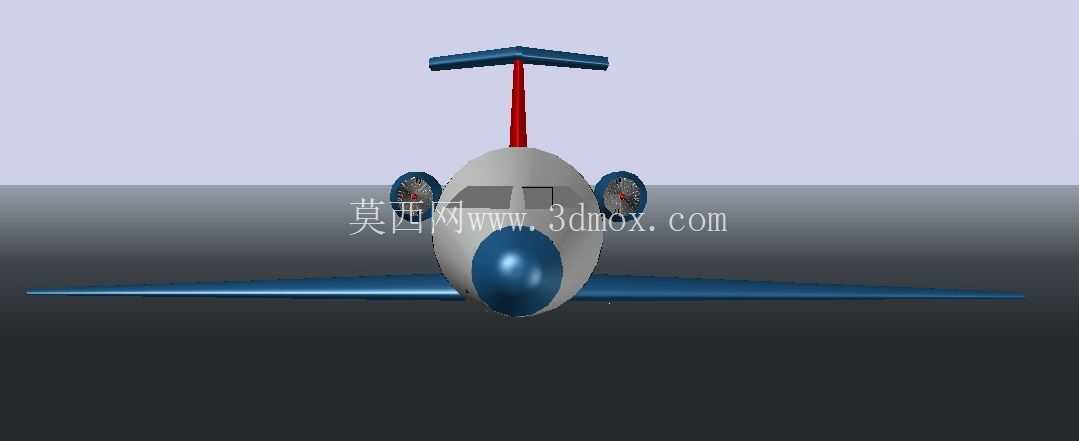

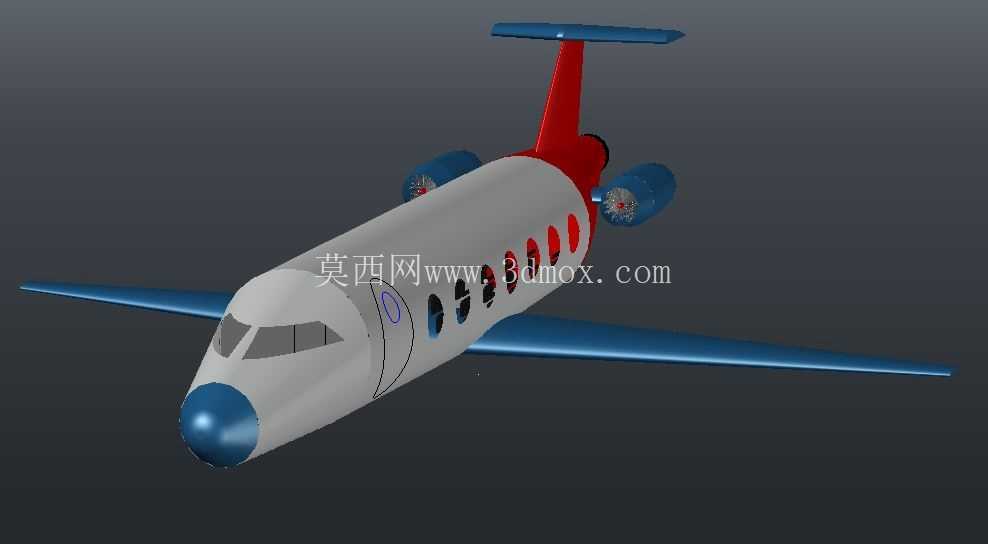

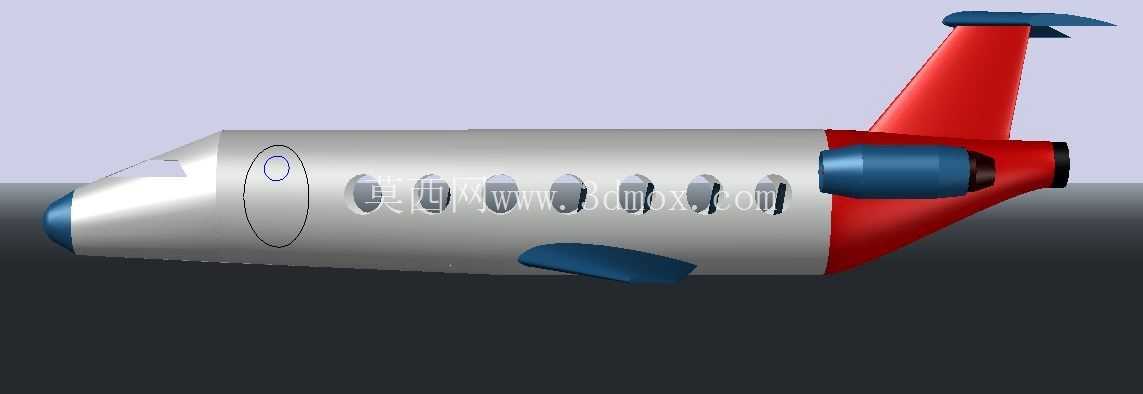

　　该三维造型围绕小型双发喷气式支线客机展开，重点表达民用客机在总体布置、气动外形和外观结构上的基本关系。模型采用圆筒形增压机身、低单翼、后掠尾翼以及尾吊发动机短舱的组合形式，适合用于航空科普展示、飞行器概念方案评审、教学演示和外观结构沟通。机身前段设置多块风挡和侧窗，机头采用圆润钝头轮廓，便于在视觉上建立雷达罩、驾驶舱、客舱和设备舱之间的分区关系。客舱侧壁沿纵向布置连续椭圆形舷窗，窗距保持均匀，能够直观反映载客段长度与机身直径比例。机身尾部向上收束，并通过垂直尾翼和水平尾翼形成稳定尾翼组，尾翼后缘与机身末端之间保留足够结构过渡区域，避免外形在转折处出现生硬搭接。

　　动力装置采用两台涡轮喷气发动机短舱，布置在后机身两侧。这种尾吊布局可使机翼表面保持相对干净，降低发动机吊舱对机翼前缘气流和襟翼区域的干扰，也便于在外观模型中表现短舱、挂架、进气口和尾喷口之间的连接关系。短舱外形采用前段大直径进气、后段逐渐收缩的流线体，挂架从后机身侧下方伸出，安装角度与机身轴线保持平行趋势。实际方案中，该区域需要兼顾发动机维护空间、尾翼颤振边界、地面异物吸入风险以及热喷流对尾翼结构的影响；在外观建模阶段，则主要通过短舱中心线、挂架贴合面和机身蒙皮切线来控制整体协调性。

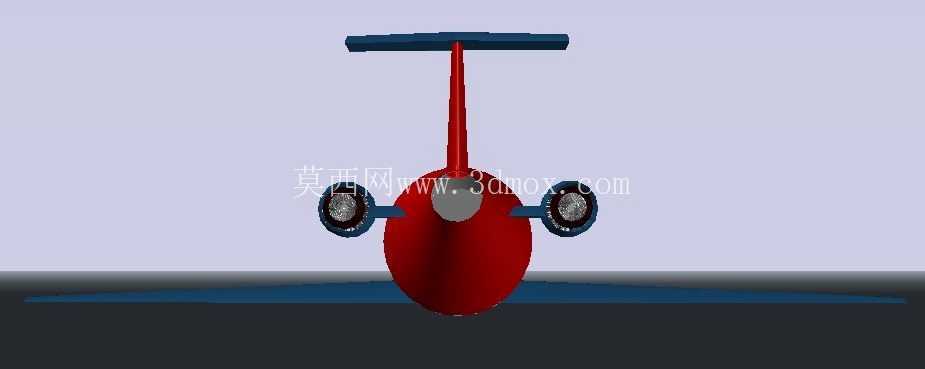

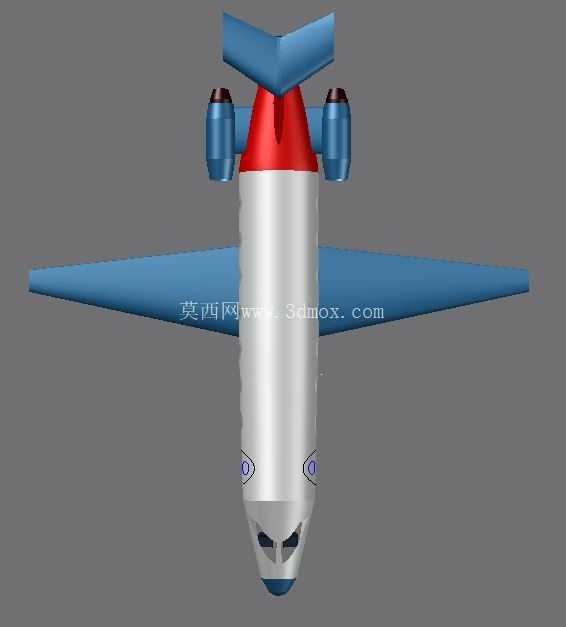

　　机翼采用低置单翼形式，左右机翼从机身下部向两侧伸展，翼面带有明显后掠和上反视觉特征。翼根与机身下半部融合，翼尖向末端逐渐变薄，前缘线条连续，后缘可作为副翼、襟翼等活动面的划分边界。低单翼布置有利于缩短起落架支柱长度，并使机翼承力结构穿过机身下部，在真实飞机设计中常与机身框、翼梁接头和整体油箱区域协同考虑。模型虽以外观表达为主，但机翼与机身的相对高度、后掠角和展长比例已经能够支撑基本布置判断。尾翼部分由高大的垂直安定面和顶部水平尾翼组成，垂尾前缘后掠，根部与后机身平滑连接；水平尾翼位于垂尾上部，形成T形尾视觉特征，可在方案讨论中用于说明俯仰配平、方向稳定和尾流干扰之间的关系。

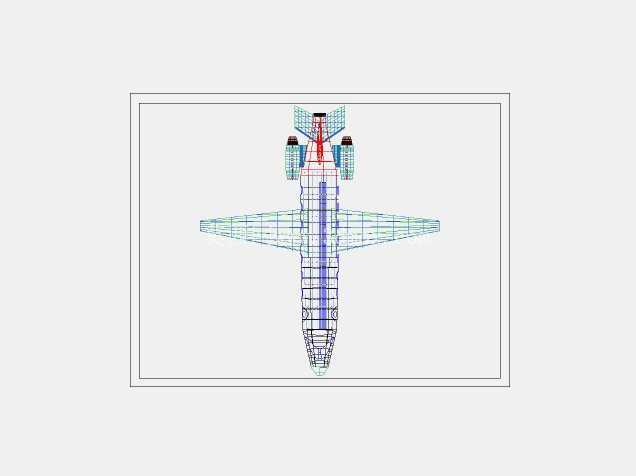

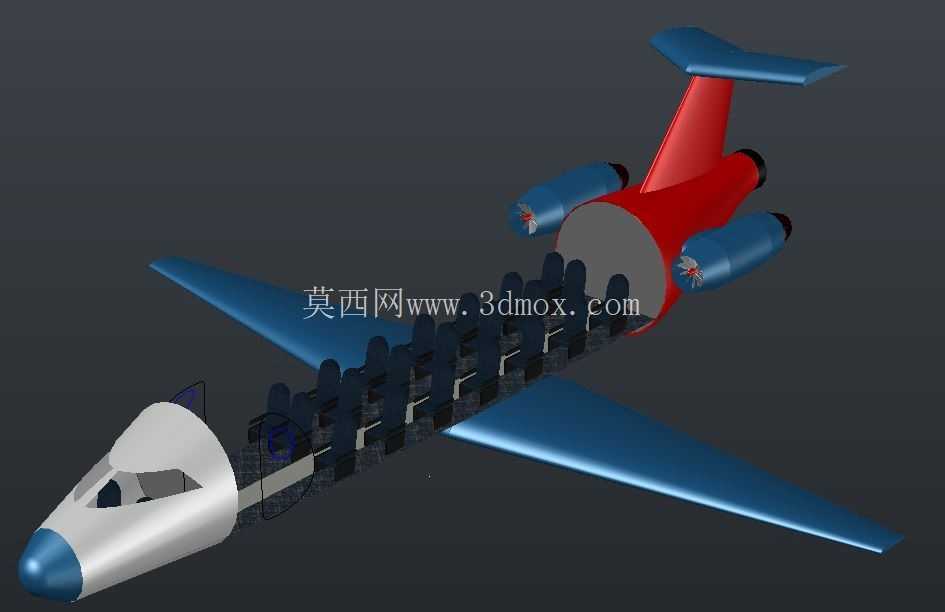

　　从建模思路看，机身适合以旋转体或多段放样曲面作为主体，再通过布尔切割形成舷窗、风挡和舱门轮廓；机翼、尾翼和发动机短舱可分别建立独立曲面体，最后按照总体站位进行装配。机头雷达罩、驾驶舱窗框、客舱舷窗、发动机进气口和尾喷口采用不同颜色区分，可帮助审阅者快速识别功能分区。外形控制上，应优先保证机身纵向对称、左右机翼镜像一致、发动机短舱轴线平行以及尾翼交点连续。若后续进入深化设计，可在现有外观基础上补充机身框站位、翼梁位置、起落架舱边界、维护口盖和活动舵面缝隙，使模型从概念展示进一步过渡到结构协调用途。

　　安装边界方面，整机占用空间由机身长度、翼展和垂尾高度共同决定。机翼为全机最大横向边界，布置展示场景或进行装配检查时，需要在翼尖外侧预留观察和旋转空间；垂尾构成最高轮廓，尾吊短舱则在后机身两侧形成局部宽度包络。机头前方应保留进气道和雷达罩展示空间，发动机尾喷口后方不宜紧贴其他构件，以免在渲染或运动仿真中形成不合理干涉。机身底部至地面的距离可作为起落架布置的参考区域，翼下与地面之间的净空也影响维护平台和外挂方案判断。整体模型以曲面连续、比例清晰和部件分区明确为核心，能够满足飞行器外观方案表达、课堂教学演示以及三维结构交流的使用需求。
