一米零五翼展斜坡滑翔飞翼结构

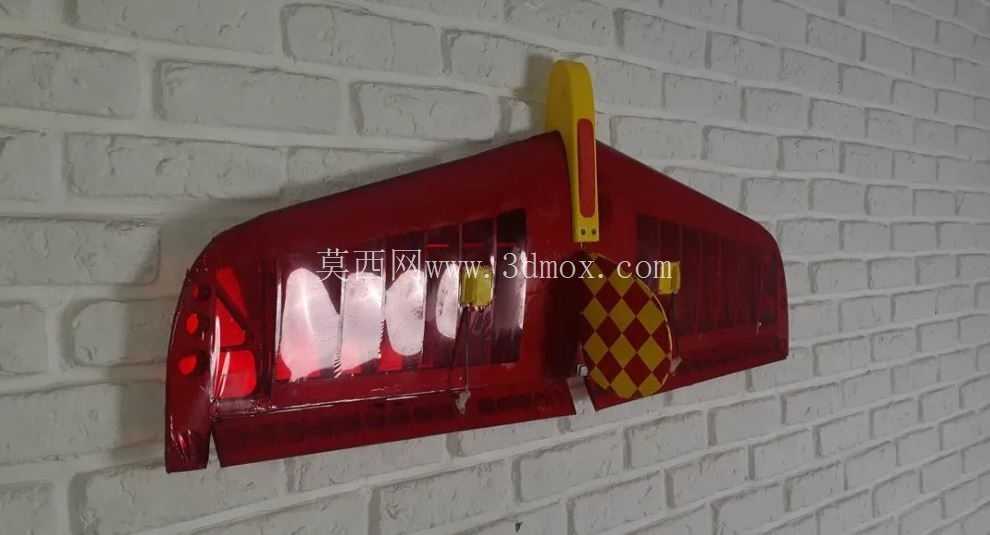

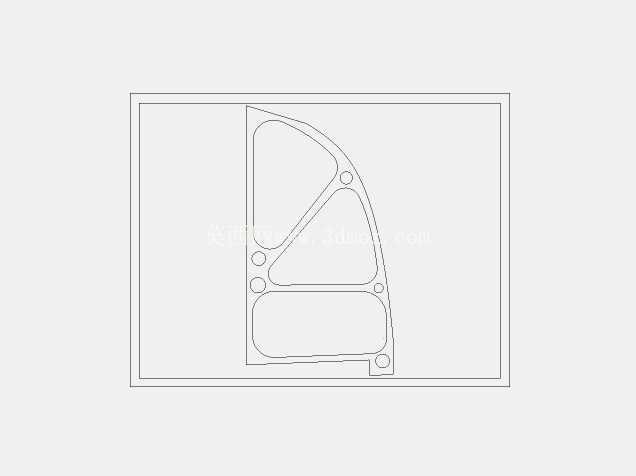

　　这套飞翼式滑翔航模结构面向山坡气流滑翔、手抛试飞以及轻型遥控飞行场景，整体采用无平尾、无垂尾的融合飞翼布局，翼展控制在1.05米，属于便携性与滑翔稳定性兼顾的小型航模尺度。整机没有传统机身段，机翼同时承担升力生成、设备容纳与姿态稳定功能，外形沿翼展方向连续收窄，翼尖设置上反与端板形态，用来抑制翼尖涡流带来的偏航发散。

　　从实际用途看，该结构既可以作为无动力斜坡滑翔机使用，也能在预留动力安装位后扩展为小推力遥控飞行平台。无动力状态下，飞行员在山坡迎风面抛出后，模型依靠坡面上升气流维持高度，适合练习直线滑翔、转弯压坡和低空迫降；加装微型动力组后，可在平地完成起飞、巡航与滑翔回收。飞翼布局取消了常规尾翼连杆和长尾梁，搬运时不易磕碰，外场收纳和现场装配效率更高。

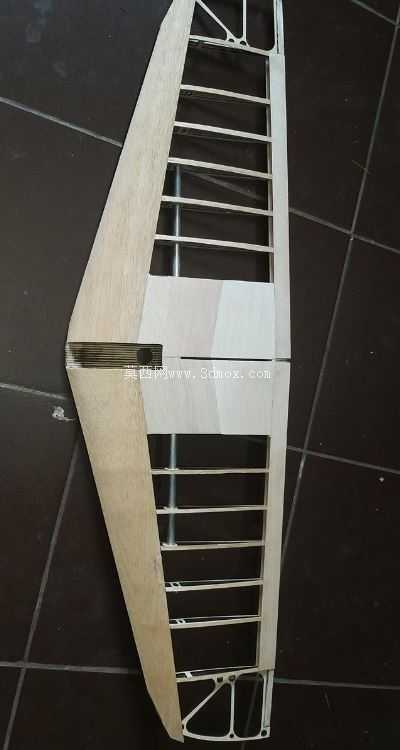

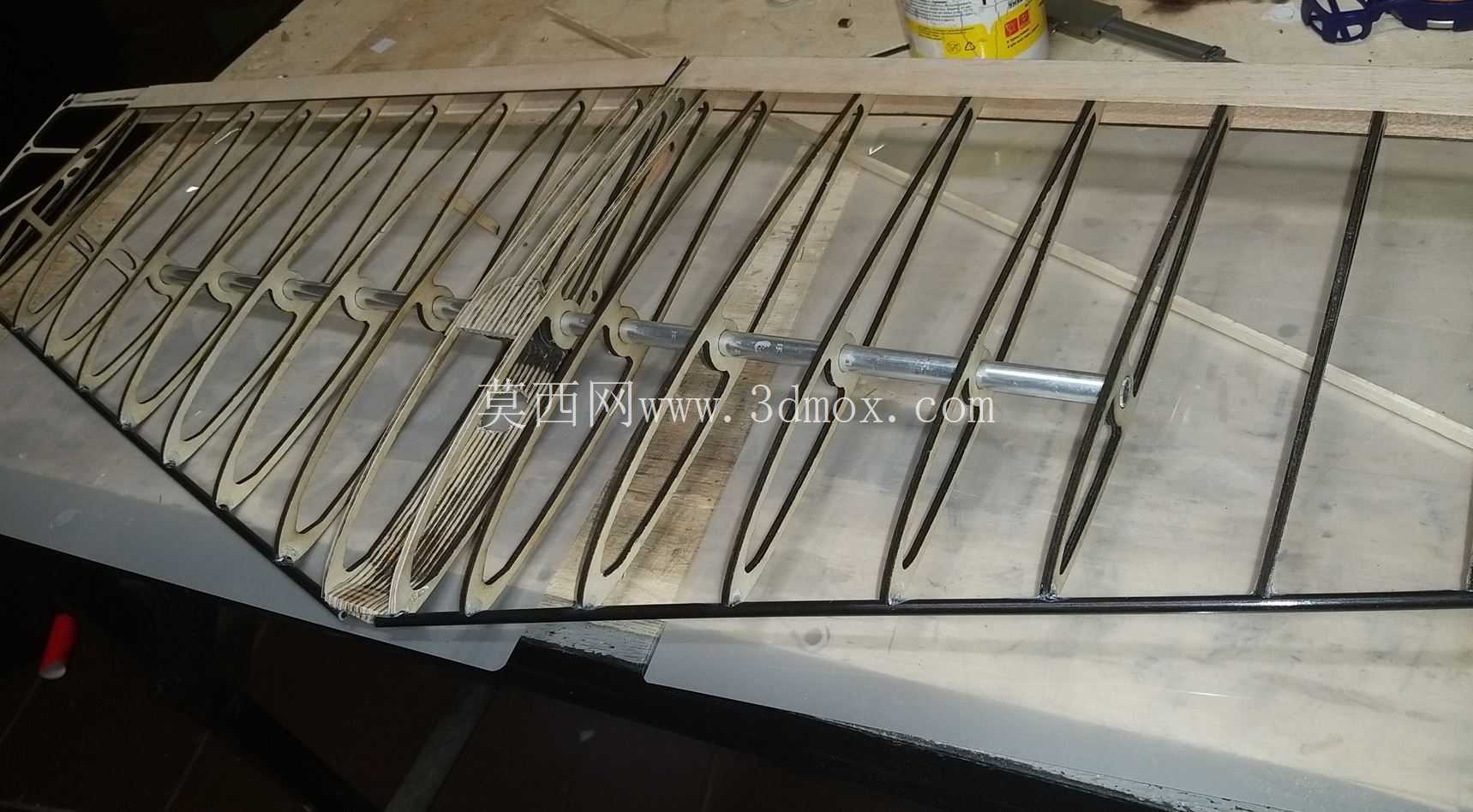

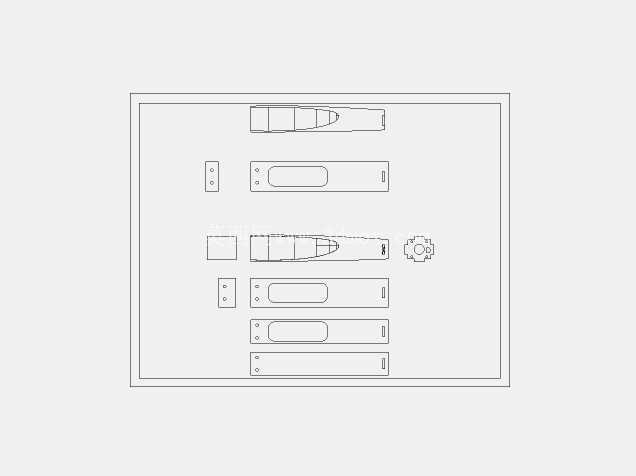

　　结构选材围绕轻量和易加工展开。翼面主体可采用3毫米胶合板弯制，也可使用巴沙木切削成型，前者抗扭刚度更好，后者重量更低、表面修形更方便。主梁沿翼展方向布置，装配边界落在碳管或铝管主梁上，管材贯穿中央翼段并向两侧延伸，将左右翼面的弯矩传递到中心区域。碳管适合追求轻量和高刚度的方案，铝管则在成本、抗冲击和维修更换方面更友好。建模时需要重点控制主梁孔位与翼肋定位槽的同轴度，避免左右翼面装配后出现扭转角偏差。

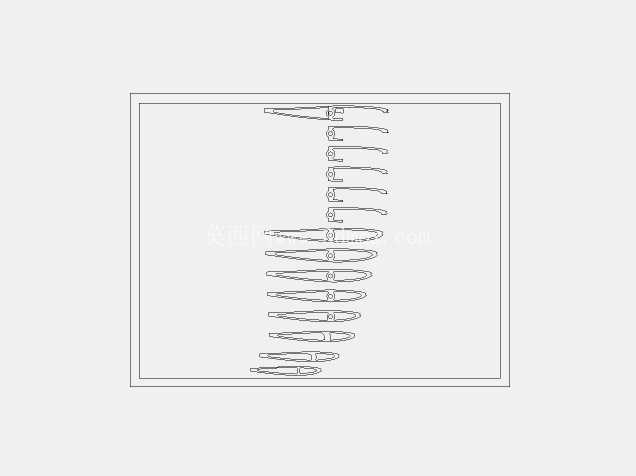

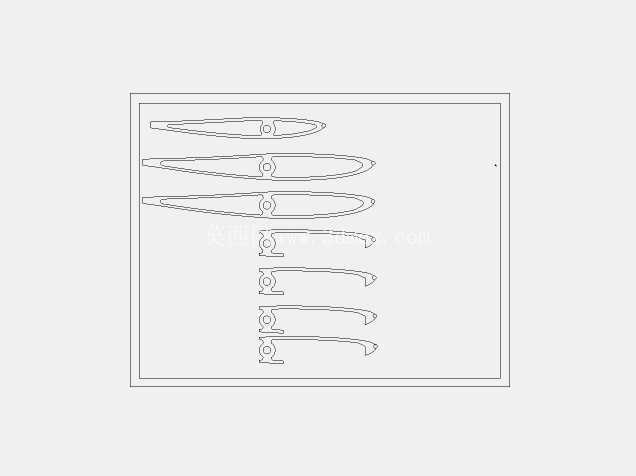

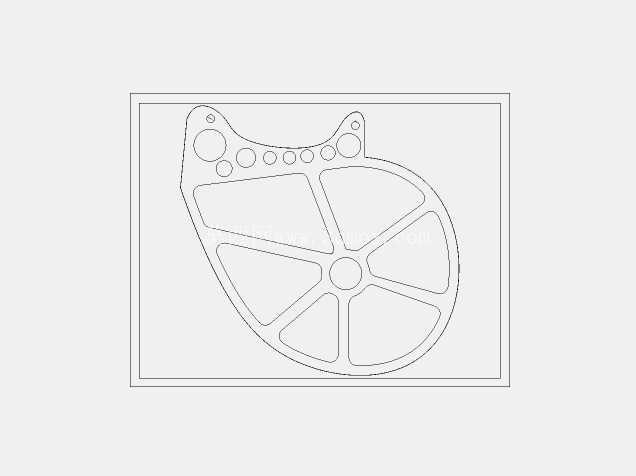

　　翼肋采用分段排布方式，中央区域间距较密，用于承受弹射、手抛和着陆冲击；靠近翼尖区域肋距适当放大，以减轻外段重量。翼肋上缘贴合翼型曲线，下缘预留主梁穿管孔和蒙皮支撑面，前缘可使用轻木条或热塑蒙皮封边，后缘则设计为较薄的柔性变形区，便于升降副翼偏转。整机额外增加10毫米巴沙木保险结构，这类弱强度连接件在粗暴着陆或撞击时优先破坏，能够保护主梁、翼面和机载设备，降低维修成本。

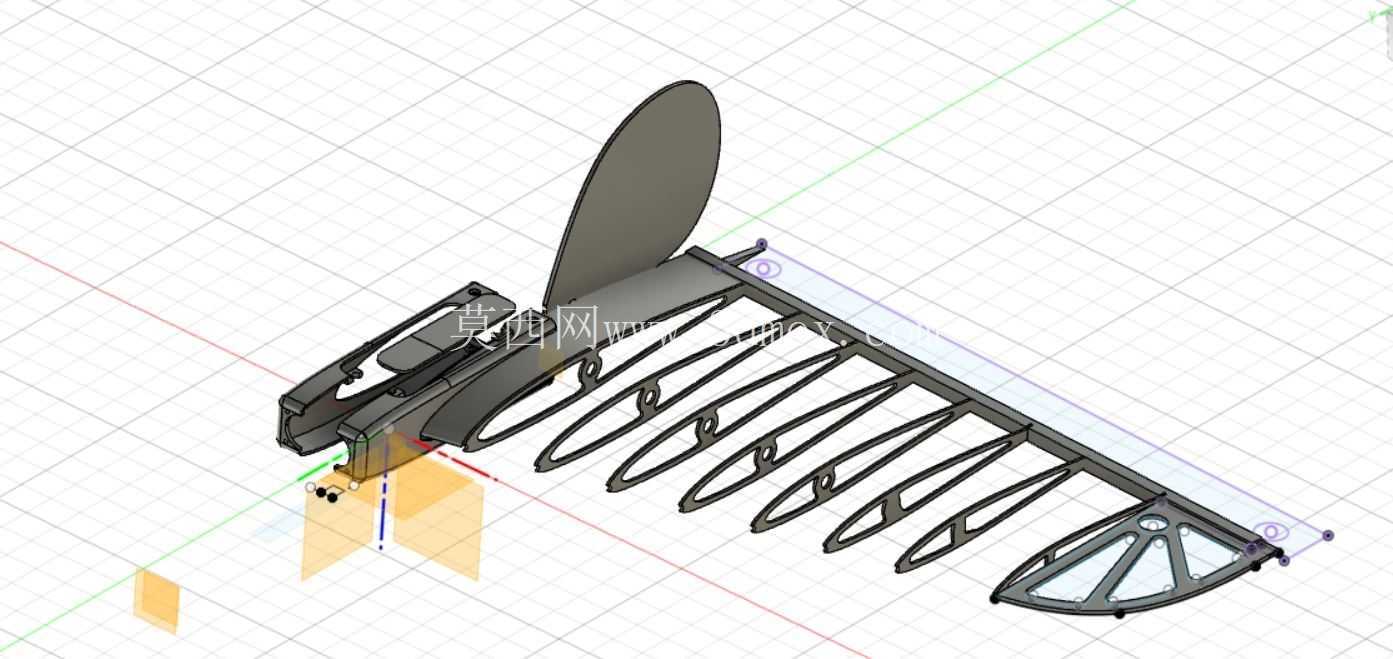

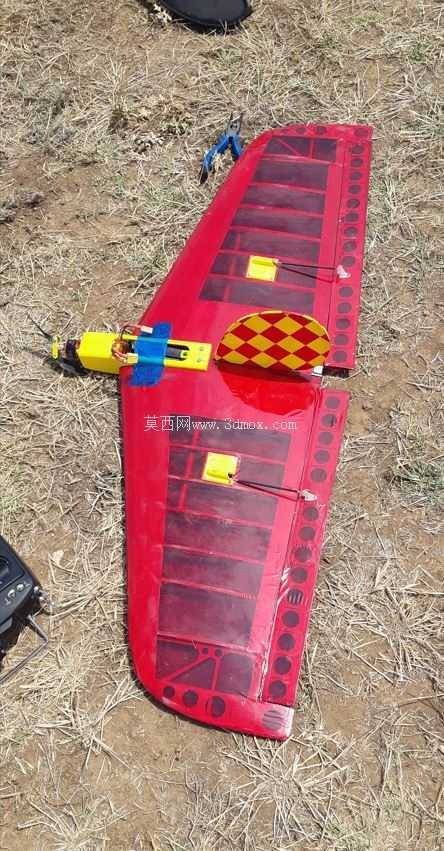

　　气动设计上，飞翼依靠翼尖上反、后缘控制面和翼型反射弯度实现纵向稳定。后缘左右两段控制面同时承担升降与副翼功能，混控时同向偏转提供俯仰力矩，差动偏转提供滚转力矩。三维建模中需要把控制面铰链线布置在翼型后缘合适位置，铰链线不能完全沿直线生硬切分，应结合后掠角保持左右控制面面积对称。中央翼段厚度较大，可容纳接收机、电池、舵机和牵引连接件；设备重心应落在飞翼设计重心窗口内，通常靠近气动中心附近，过重或过靠后都会诱发俯仰振荡。

　　外形尺寸方面，1.05米翼展使模型在单人手抛时具备足够翼面积，起飞初速要求较低；中央翼弦较长，向外逐渐过渡到窄翼尖，平面形状带有明显后掠特征。安装边界上，主梁管径、翼肋开孔和中央连接块需要统一配合，碳管或铝管装入后不应在孔内晃动；舵机拉杆应沿翼面内部短路径布置，避免大跨度拉杆在飞行中弹性变形。蒙皮铺贴前要先完成翼肋、主梁和控制面的试装，确认左右翼面重量差、安装角和后缘间隙后再封蒙皮。

　　这类结构对建模者的价值在于，它把飞翼气动布局、轻木板材加工、管材主梁传力、舵面混控和坠撞保护集中在一个较小尺度内。设计时不能只追求外观流线，还要让翼肋可切割、主梁可穿装、舵机可维护、重心可调整。中央区域的设备舱口、电池绑带位置和舵机安装台都应在数模阶段明确，否则后期蒙皮封闭后再开孔会破坏翼面刚度。对于航模结构设计和小型无人飞行器方案验证而言，该飞翼提供了一个轻量、易修、适合山坡气流利用的完整参考。
