八旋翼航拍作业无人机结构造型

　　这套八旋翼飞行平台的结构方案，主要面向低空影像采集、设施巡检、现场测绘辅助以及小型任务载荷挂载等使用场景。整机采用中心体加八根机臂的放射式布局，旋翼围绕中心载荷区均匀分布，能够在单组动力出现异常时保留较大的姿态控制余量，相比四旋翼方案更适合对飞行稳定性和任务连续性要求较高的作业环境。

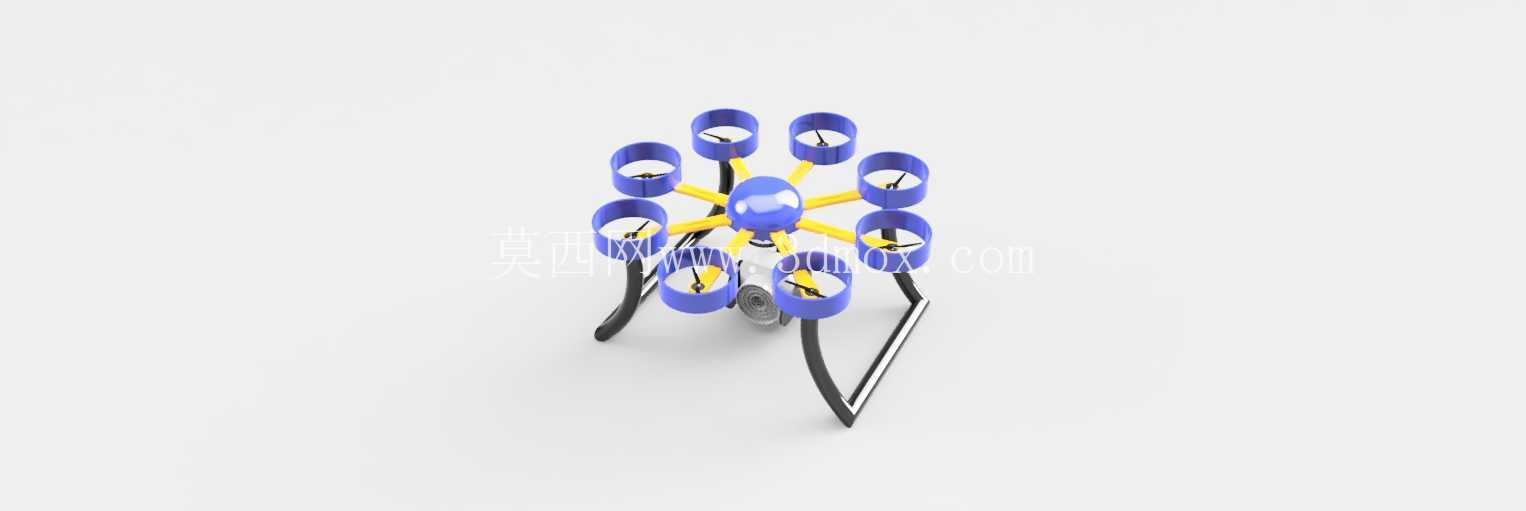

　　从实际用途看，机体下方预留了相机或云台安装区域，前部载荷位可布置拍摄设备、减震组件及相关支架。中心体下方的挂载空间并不只服务于外观展示，在结构设计时需要同时考虑载荷重心、起落架避让、镜头视野遮挡以及地面起降冲击。相机挂载位置处于整机重心附近，可降低任务设备对俯仰和横滚转动惯量的影响；两侧弧形起落架向外展开，既给下方相机留出离地间隙，也能在降落时避免支架直接碰撞云台。

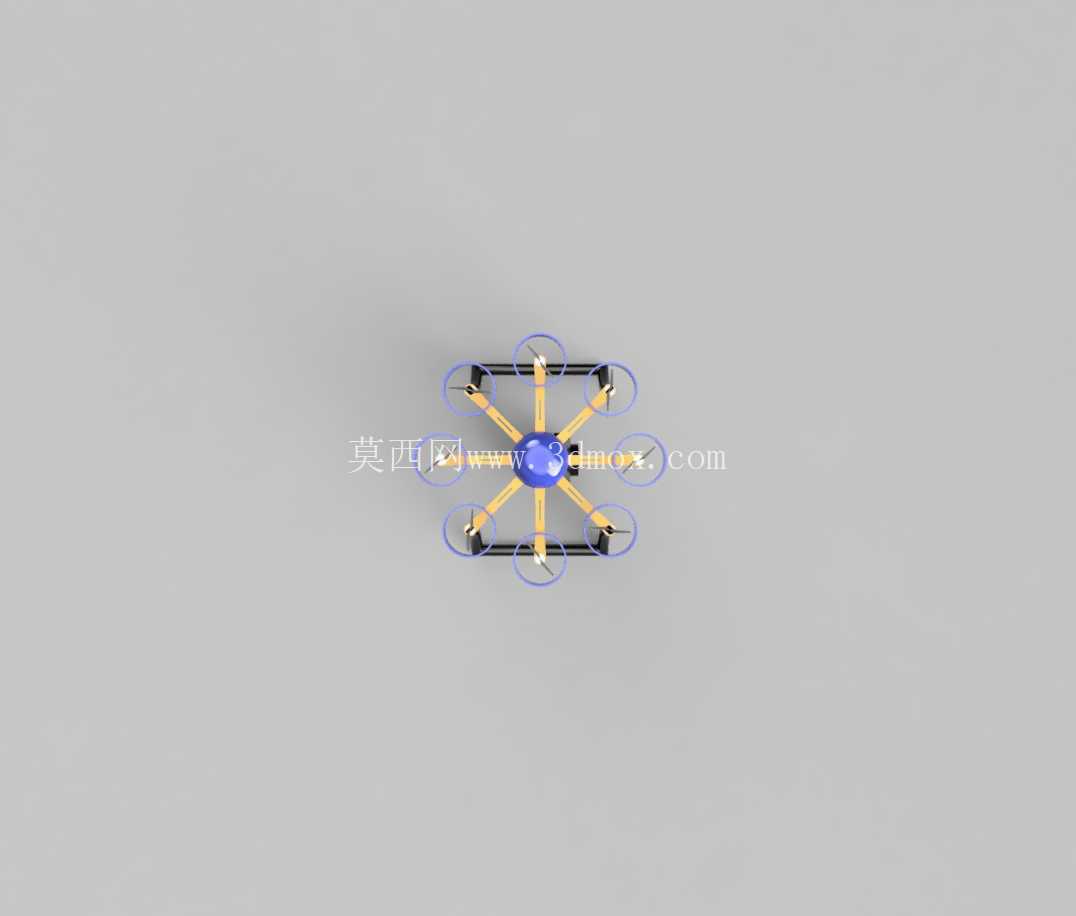

　　机臂部分采用等角度向外延伸的布置方式，端部设置圆筒形动力安装座，用于固定旋翼驱动单元。八个动力座的高度、臂长和安装角度保持一致，有利于飞控系统建立对称的推力分配关系。设计时需要重点控制机臂根部与中心体连接处的刚度，因为旋翼持续产生拉力和振动，若根部刚性不足，机臂在机动飞行或阵风扰动下会出现明显挠度，进而影响姿态响应。放射状机臂还便于拆装和运输，若后续进行工程细化，可在臂根设置快拆夹座、定位销和锁紧件，使机臂在收纳状态下减小外包络尺寸。

　　中心体采用近似球形的上部造型，内部可容纳飞控板、电源分配模块、导航元件、接线线束和减震安装柱。球形或圆弧过渡外形能够减少尖锐结构带来的应力集中，同时为内部器件提供相对集中的保护空间。实际建模时，中心体不能只按外观壳体处理，还要预留电子设备的安装平面、散热通道、线缆走槽和上盖固定位。飞控核心元件通常需要靠近整机几何中心，并通过减震件与机架隔离，以降低旋翼高频振动对姿态测量的影响。

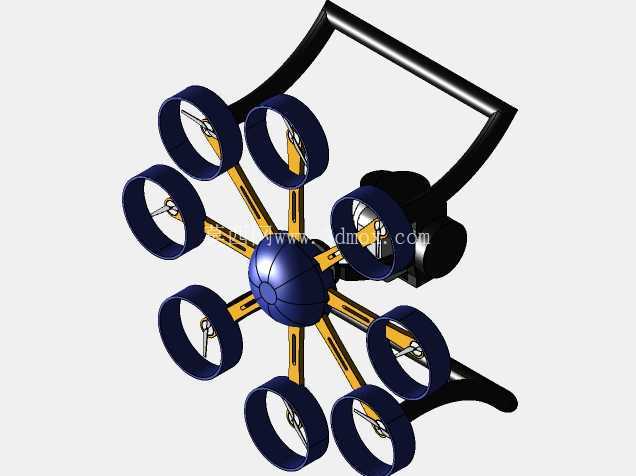

　　旋翼端部的蓝色环形结构可作为涵道防护或动力座外罩的设计表达。若按防护环思路细化，它能够在低空靠近墙面、杆塔、树木或室内结构作业时，降低桨叶直接触碰障碍物的风险；若按整流外罩思路细化，则需要保证其与旋翼旋转平面之间留有足够间隙，避免气动干涉。环形件与机臂末端的连接点应承受侧向碰撞和持续振动，壁厚、加强筋和螺钉柱位置都需要结合实际材料工艺确定。对于采用塑料打印件的验证机型，环形防护件可做成分体式结构，便于损坏后单独更换；对于批量机型，则可考虑轻量化注塑件或碳纤维复合材料方案。

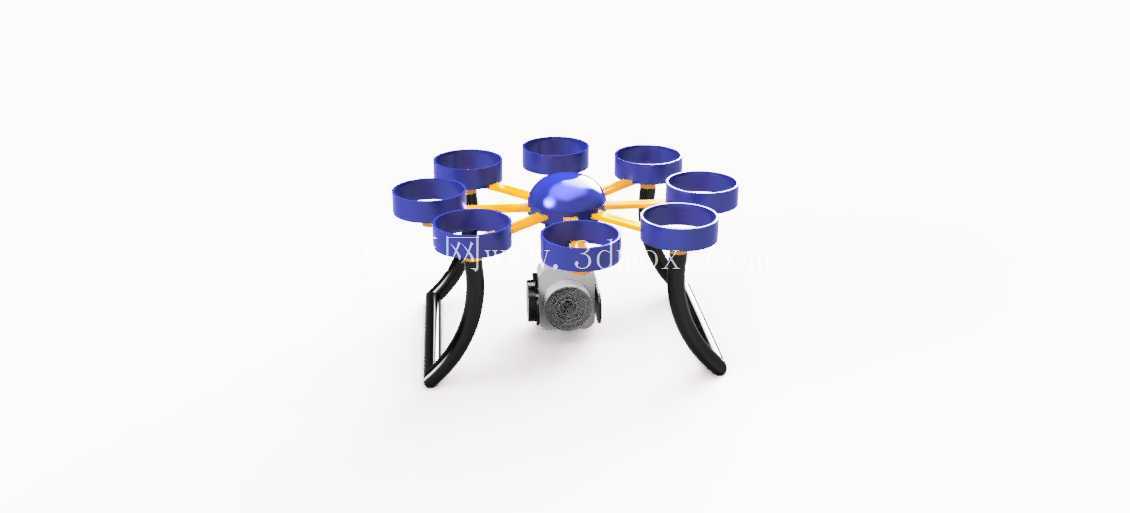

　　起落架采用两根向下弯曲的长支脚，支脚从中心体下部两侧伸出，底端形成前后方向的支撑接触线。该结构在降落时能够提供较宽的支撑基础，同时避开下方相机的拍摄视场。设计支脚时不能只关注静态站立，还要考虑粗暴着陆时的冲击路径：冲击力应由支脚底端经弧形腿传递到中心体下部安装座，挂载云台区域则应通过减震结构避免硬冲击。支脚底端可增加防滑垫或弹性脚垫，以提高在草地、水泥地、甲板和临时作业平台上的接地稳定性。

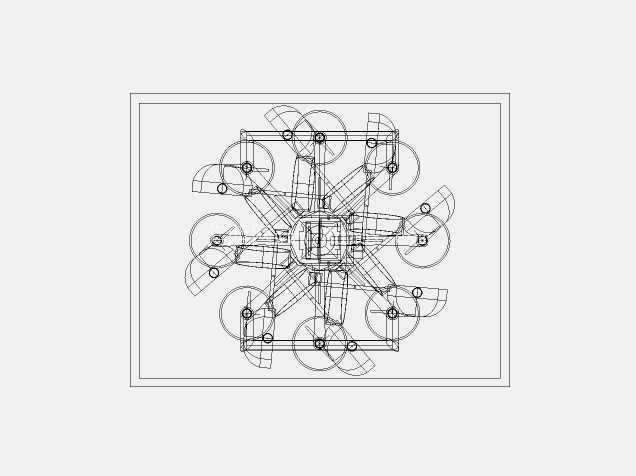

　　外形尺寸方面，八旋翼布局的最大外包络由八个环形动力座的外圆决定，运输和收纳时需要以对角方向的防护环外缘作为宽度边界。整机高度则由起落架最低点到中心体或GPS安装件最高点共同确定，下方相机安装后还要把镜头最低位置纳入离地高度校核。现场使用时，起降区域应大于旋翼外圆投影，并在周边保留安全余量；机臂展开后，操作人员不宜从旋翼环外侧近距离穿过，维护接线时应先确认动力源断开。

　　结构建模过程中，可先建立中心体轴线和八组机臂基准面，再按圆周阵列方式生成动力座、防护环和臂杆，以保证相邻旋翼间距一致。挂载接口建议采用标准孔距平台，方便不同重量的相机、云台或小型检测设备更换。重心校核应围绕电池、相机和中心电子舱展开，电池位置最好设置在中心体下方或靠近重心的可调节区域，避免任务载荷变化后整机重心偏离旋翼升力中心。布线方面，八个动力单元的线缆沿机臂内腔或外侧固定槽汇入中心体，线缆不能悬空摆动，也不能与旋转部件发生摩擦。

　　该方案适合在三维结构设计阶段用于验证多旋翼机架布局、载荷挂载关系、起落架避让和防护环外形。后续细化时，可进一步加入桨叶旋转包络、电机安装孔、电池舱、云台减震板、快拆机臂以及防雨防尘结构，使概念造型逐步转化为可加工、可装配、可维护的低空作业飞行设备。
