五寸FPV穿越机碳纤维机架结构设计

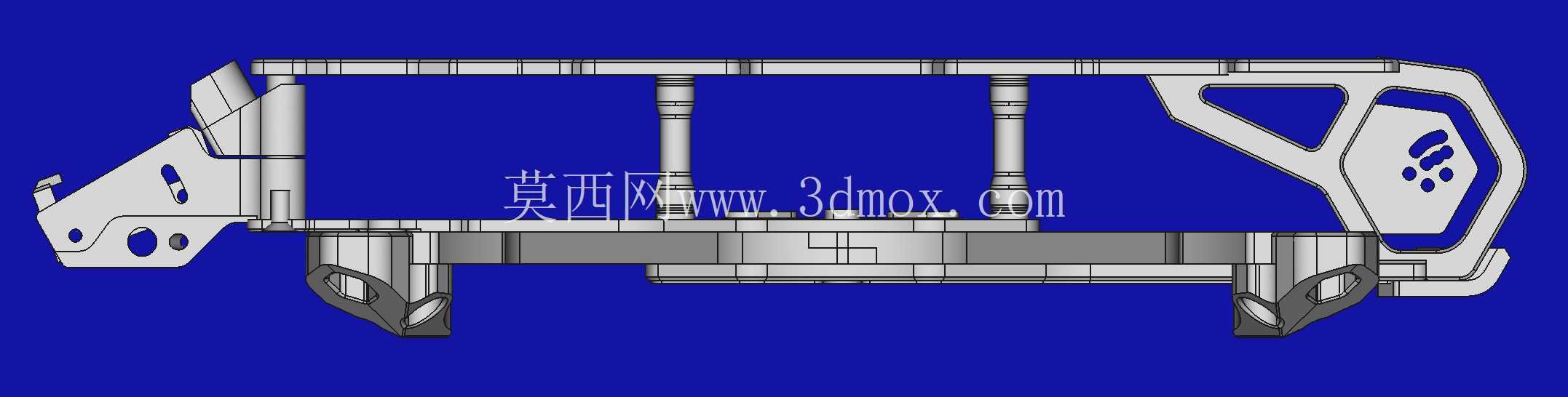

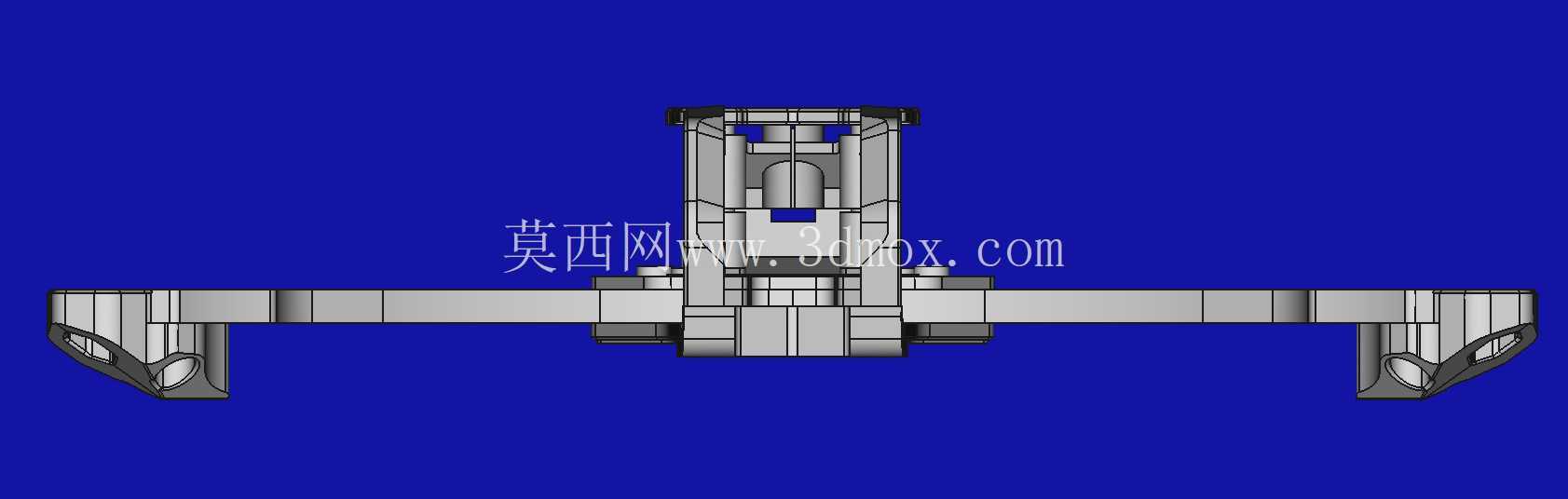

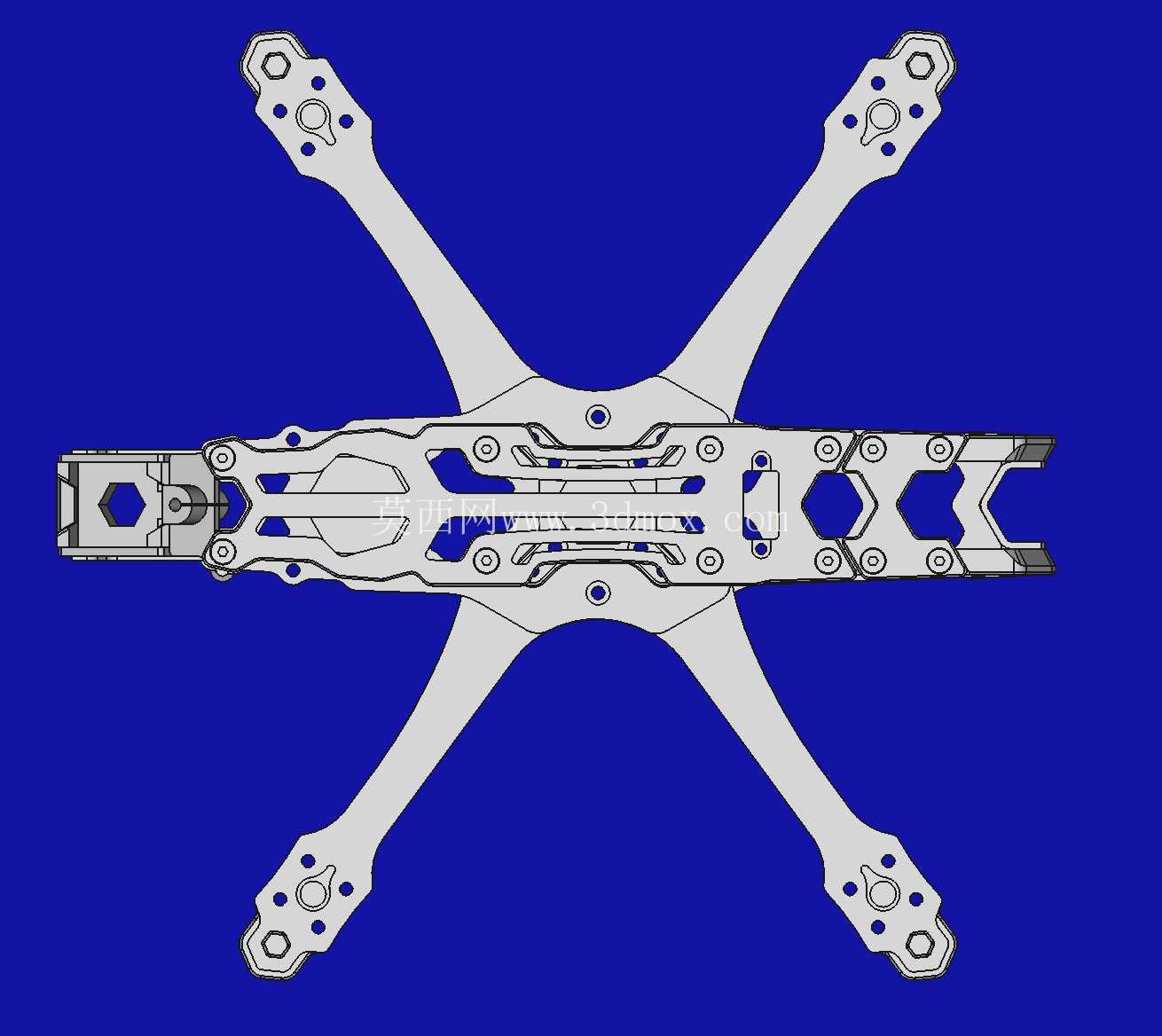

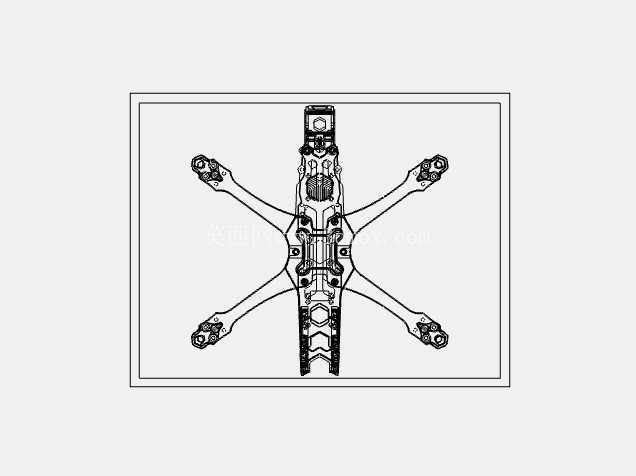

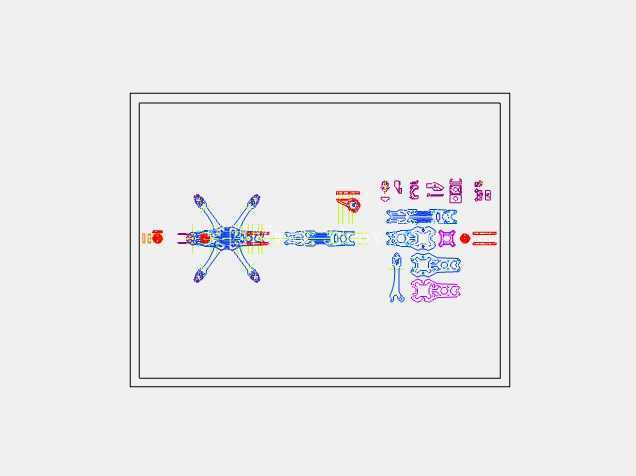

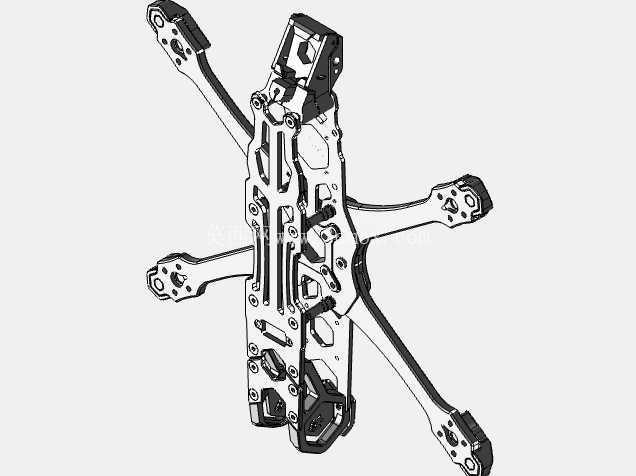

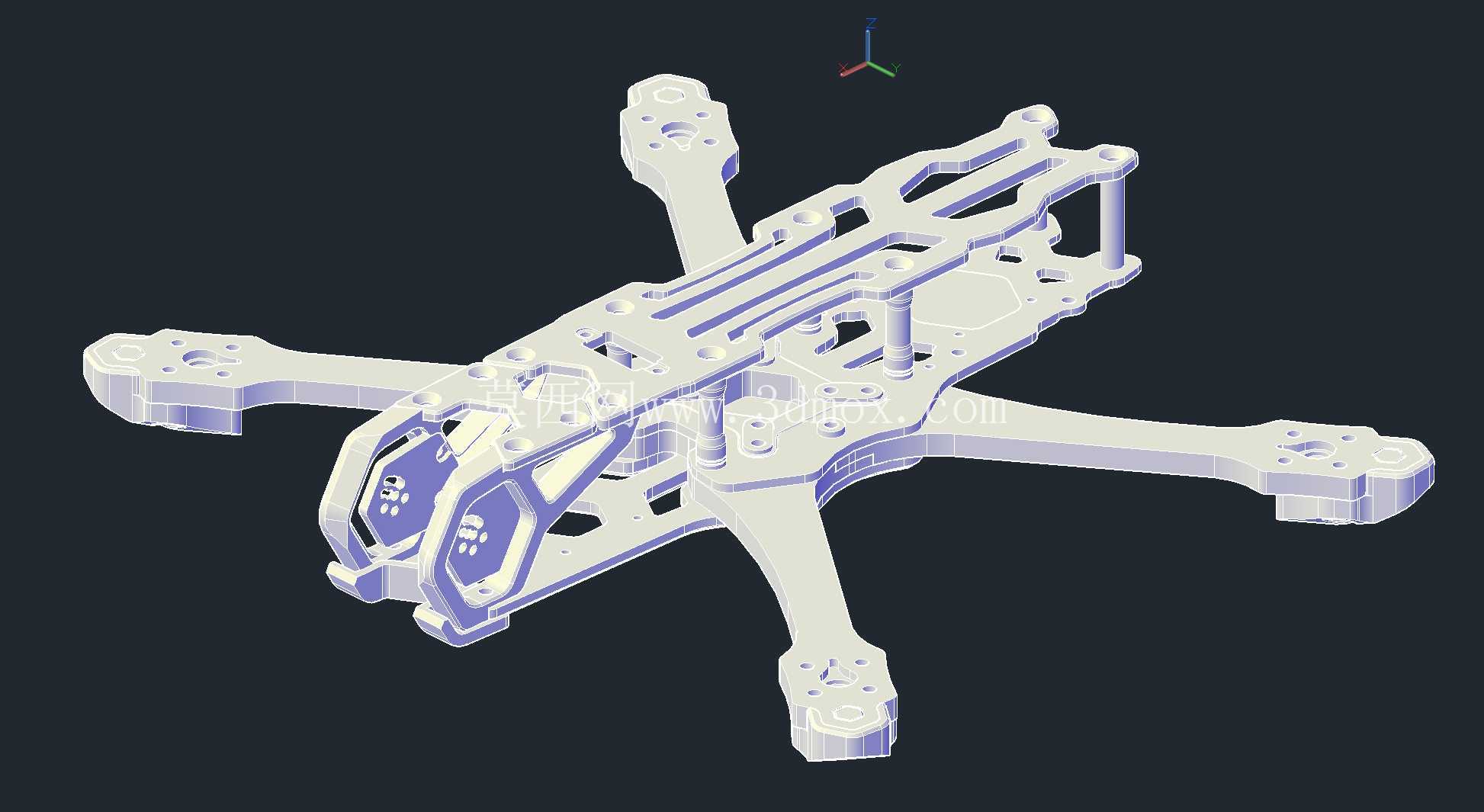

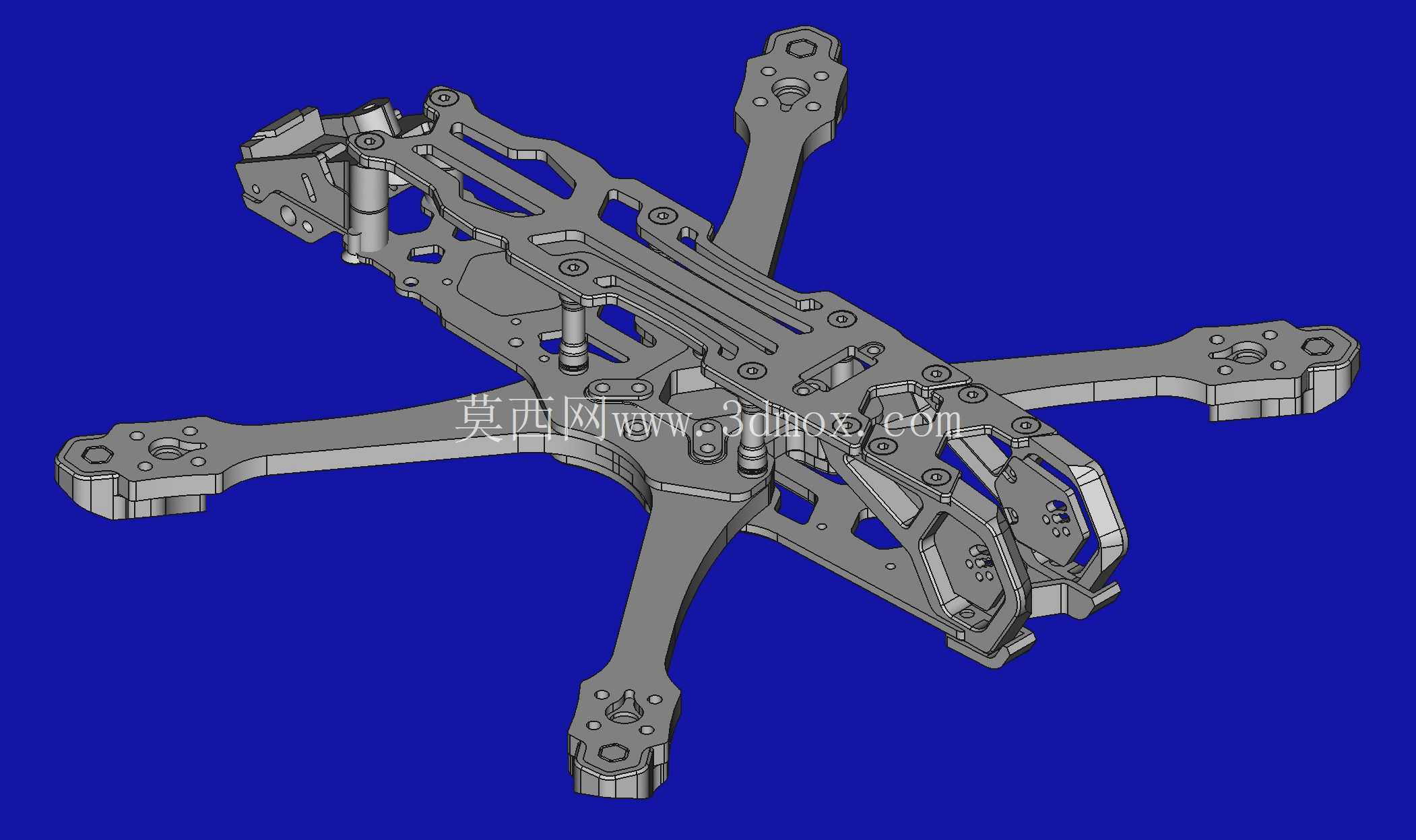

　　这套五寸FPV穿越机机架三维结构，围绕高速花飞与竞速航拍场景展开，整机采用四轴X型布局，主体承载板与机臂均以碳纤维板材为核心加工基材，兼顾轻量化与抗冲击刚性，适配户外复杂地形飞行、竞速赛道穿越、第一视角航拍作业等实际使用需求。机架前端预留标准化高清数字图传摄像头安装位，摄像头固定孔位兼容主流FPV摄像头安装尺寸，安装倾角可根据飞行操控习惯在预设调节区间内调整，既满足竞速飞行时大前倾角的视野需求，也能适配花飞拍摄时的平视取景要求。机身中部堆叠区域规划了飞控、电调、图传发射模块的分层安装空间，孔位匹配通用30.5x30.5mm飞塔安装标准，同时预留减震柱安装孔，可通过橡胶减震柱隔离机臂传递的高频振动，

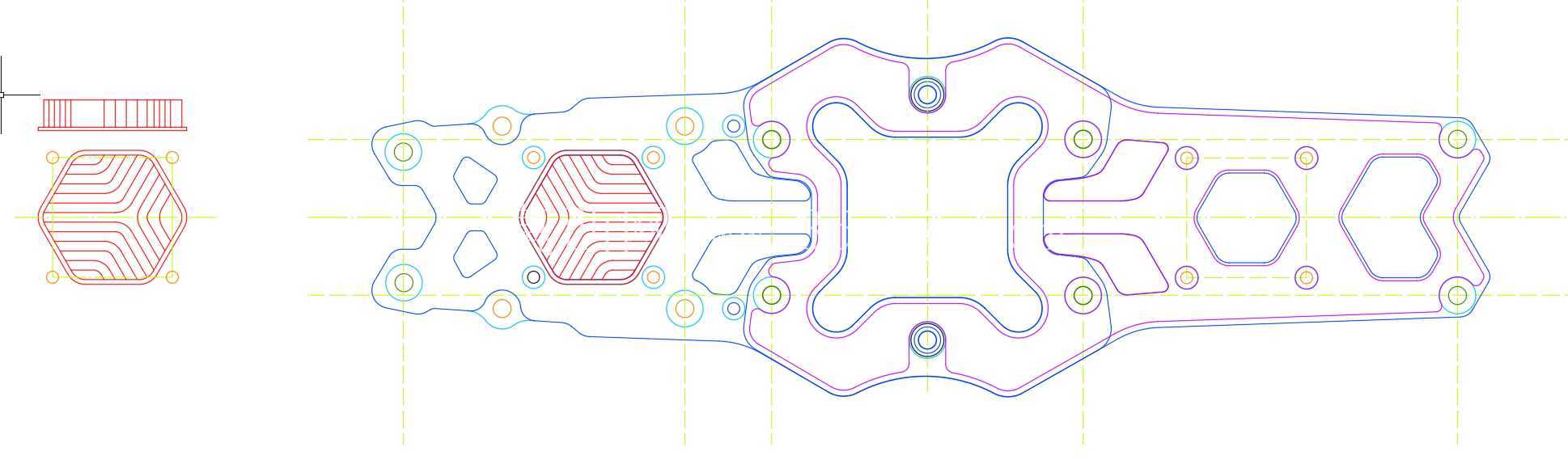

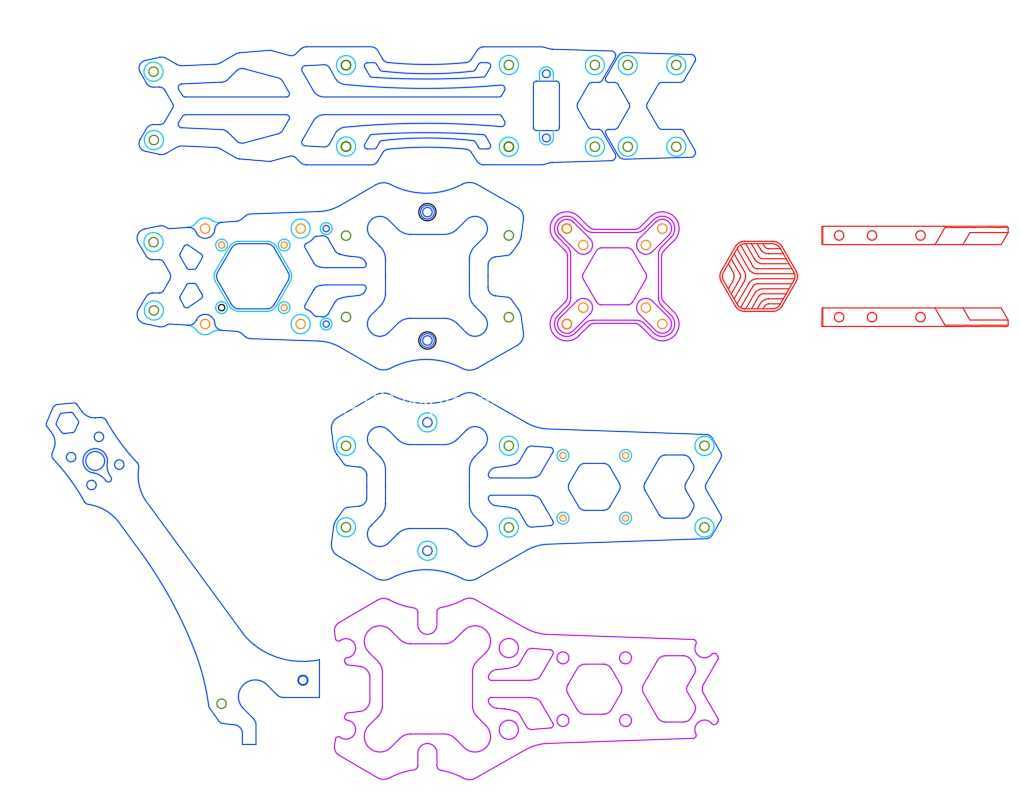

　　避免飞控陀螺仪受振动干扰出现姿态解算偏差。机臂末端设计为标准电机安装座，孔位适配22xx系列无刷电机，五寸螺旋桨的安装间隙经过校核，桨叶旋转时与机身主体、摄像头支架均保留足够安全距离，不会出现打桨干涉。机架顶部预留GPS模块、蜂鸣器的安装固定位，底部预留通用运动相机减震挂载平台，可挂载轻量化运动相机完成第一视角航拍素材录制，挂载孔位兼容主流卡扣式相机减震座。结构设计上，机臂与机身主体采用镂空铣削工艺，在不降低结构抗弯强度的前提下去除多余板材材料，大幅降低整机起飞重量，镂空槽位同时兼顾飞控、电调的走线需求，电调连接线、图传信号线可沿镂空槽规整布设，避免线材外露被螺旋桨剐蹭。机架侧板设置多层堆叠固定孔，

　　可根据搭载设备的高度选择对应安装孔位，电池绑定区域预留防滑扎带穿槽，适配不同容量的4S至6S锂聚合物电池固定，电池安装位置可沿机身前后方向微调，方便操控者根据整机配重需求调整重心位置，让重心落在四轴电机几何中心附近，提升飞行姿态响应的对称性。机架前端摄像头保护框采用一体化凸起结构，在发生正面碰撞时可优先吸收冲击能量，避免摄像头镜头直接撞击地面或障碍物，机臂末端电机座周边加厚处理，硬着陆时可分散冲击力，降低机臂断裂概率。建模过程中对所有安装孔位的同轴度、装配间隙做了匹配校核，螺丝沉孔深度对应标准螺丝头厚度，装配后螺丝端面不突出板材表面，不会干涉上层设备安装；部分非关键承力位置暂未细化圆角与倒角工艺，后续加工前可补充边角倒钝处理，

　　避免碳纤维板材切割边缘出现应力集中，同时减少组装时锋利边角划伤线材与操作人员的风险。整机安装边界严格匹配五寸穿越机的通用尺寸规范，机臂展开后对角线电机轴距适配五寸桨叶的安全旋转半径，机身内部堆叠空间可同时容纳飞塔、图传、接收机等常规电子设备，无需额外切割改装即可完成整机组装，结构方案兼顾改装兼容性与抗摔耐用性，适配FPV玩家从入门练手到进阶花飞的不同使用需求。
