家具连接用组合式紧固螺丝结构

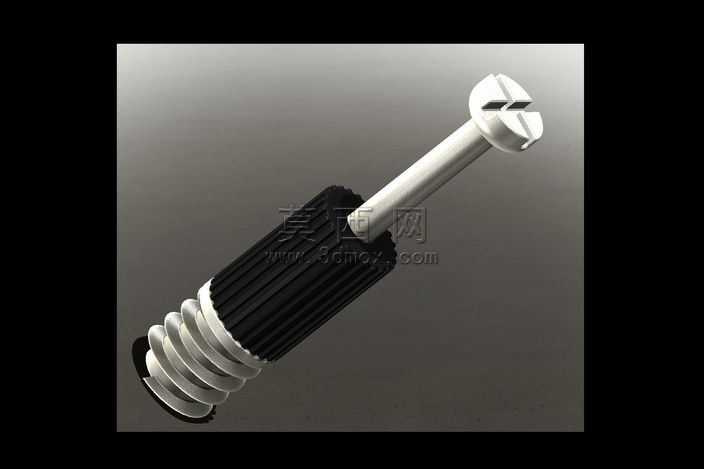

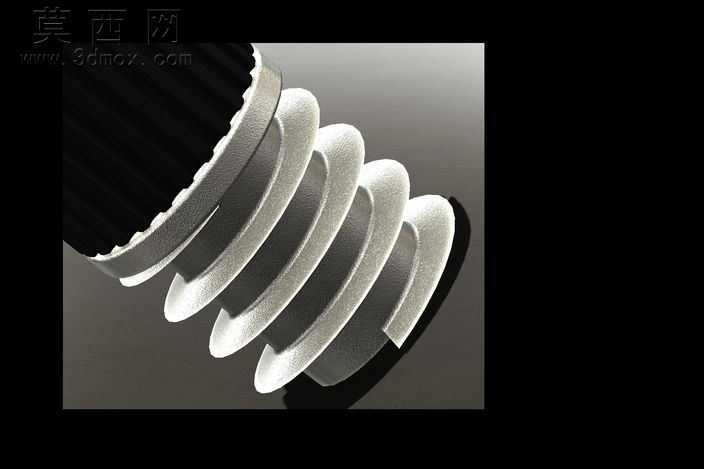

本作品为家具组装场景专用的连接螺丝三维建模作品，建模过程严格遵循家具五金件的实际生产尺寸规范，先通过草图绘制确定螺丝头部的一字十字复合槽型轮廓，采用旋转凸台命令生成螺丝头部的基础实体，再通过螺旋线扫描生成螺杆部分的标准三角螺纹，螺纹牙距、牙型角均参照家具紧固件的通用行业参数设定，确保模型结构与实物完全一致。针对螺丝配套的膨胀锁紧套部分，建模时先绘制带轴向防滑直纹的外圆柱面，通过线性阵列命令生成均匀分布的直纹防滑齿，再绘制内部与螺杆配合的内螺纹段，以及端部的膨胀开槽结构，通过拉伸切除命令完成多道均匀膨胀槽的建模，保证锁紧套在螺杆旋入时可实现均匀胀开的结构效果。材质渲染阶段，金属螺杆部分采用抛光镀锌钢材材质，调整材质的反射率、粗糙度参数，模拟五金件表面的哑光镀锌质感，还原金属件表面细微的磨砂反光效果；锁紧套部分采用黑色增强尼龙材质，调整材质的漫反射颜色与轻微的磨砂纹理，还原塑料件的哑光防滑触感，同时在直纹齿部分添加细微的凹凸纹理，增强模型的真实质感。结构设计上，该螺丝采用螺杆与膨胀套配合的分体式结构，无需在家具板材上预先攻丝，仅需钻出对应尺寸的安装孔，旋入螺杆即可带动膨胀套胀开卡紧板材，实现家具板件之间的快速牢固连接，模型完整还原了螺丝头部的复合驱动槽结构，可兼容一字、十字两种常用螺丝刀，适配日常家具组装的工具使用场景。建模过程中对所有配合面进行了公差校验，确保螺杆与膨胀套的螺纹配合间隙合理，膨胀槽的深度与宽度符合实际胀开行程要求，整体模型无破面、无重叠面，所有特征参数均可编辑，可直接用于家具结构设计的装配校验、产品展示以及五金配件的生产参考。
