带固定结构插排壳体三维结构设计

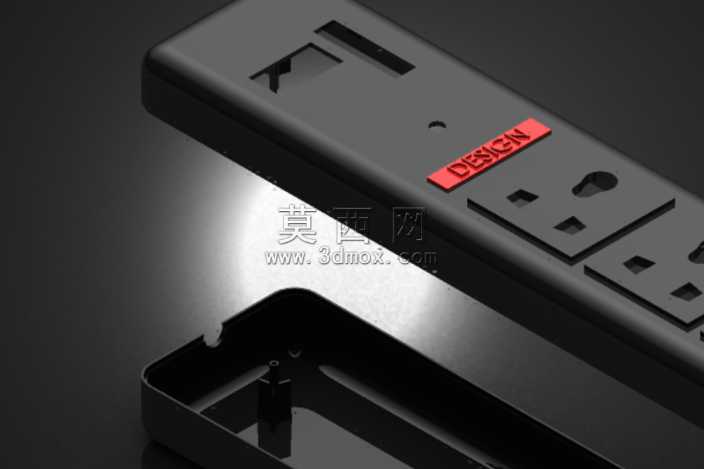

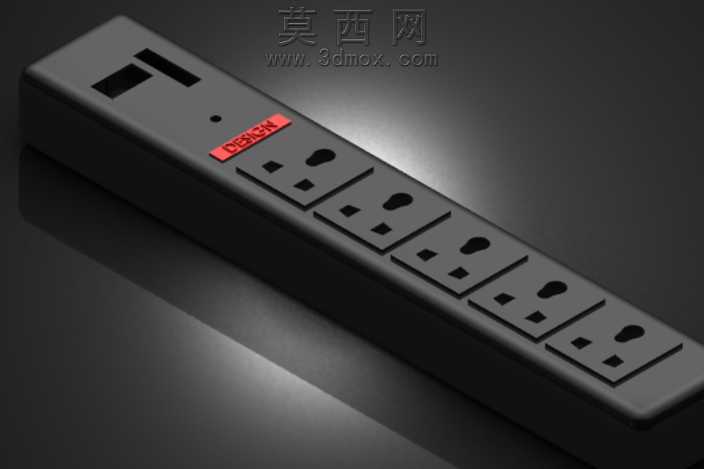

本作品为排插类产品的上下配套壳体三维结构设计，建模过程严格遵循消费类电子配件的结构设计规范，完整还原了排插外壳的装配逻辑与细节特征。建模阶段首先完成整体外观轮廓的搭建，依据排插的功能布局规划插孔区域、开关安装位、标识区域的位置，上壳部分精准预留了国标组合插孔的成型空位，同时预留了电源指示灯的安装小孔，侧面设计有红色标识装饰位的安装卡槽，可实现装饰件的免胶卡合固定。下壳部分重点设计内部安装结构，设置了多组带定位柱的安装boss柱，用于固定内部导电铜条、电源线路板等核心组件，同时在壳体边缘设计了连续的咬合卡槽与定位止口，可实现上下壳的精准对位装配，无需额外定位治具即可完成组装对位，大幅提升后续生产的装配效率。壳体侧壁设计有隐藏式走线槽与线卡固定位，可对电源线进线端做防拉脱固定，避免外力拉扯导致内部接线松脱。材质与渲染阶段，壳体主体采用哑光阻燃ABS材质参数进行渲染，还原消费类电子产品外壳常用的磨砂哑光质感，表面设置细微的颗粒纹理模拟真实注塑件的表面效果，红色标识件采用亮面红色塑料材质，与主体哑光黑形成鲜明视觉对比，提升产品外观辨识度。渲染过程采用侧方硬光打光，突出壳体表面的质感层次与结构棱线，通过光影对比清晰展现上下壳的装配间隙、卡槽结构、安装柱的细节特征，同时还原壳体边缘的圆角过渡细节，避免尖锐棱角带来的生产与使用安全隐患。设计过程中充分考虑注塑生产的工艺要求，所有结构棱线均设置合理的脱模斜度，安装柱位置做了均匀的壁厚处理，避免出现壁厚不均导致的注塑缩痕问题，卡槽结构的卡合量经过合理测算，既保证装配后的连接牢固度，又避免卡接过紧导致组装时壳体开裂，整体结构兼顾生产可行性、装配便捷性与使用安全性，完整呈现了排插外壳从外观到内部安装结构的全细节设计，可作为同类消费电子配件结构设计的参考案例。
