德军豹2A4主战坦克精细三维结构

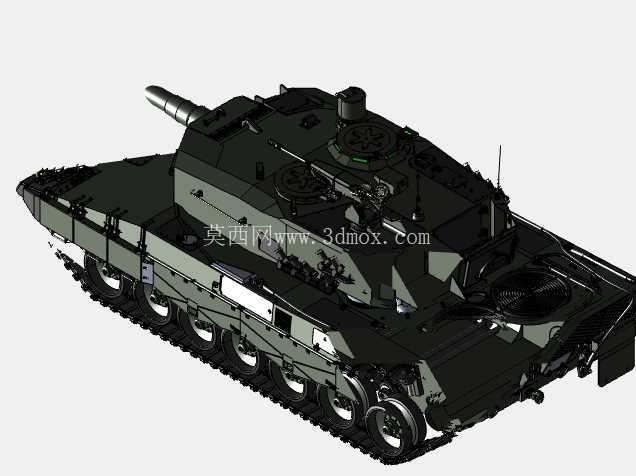

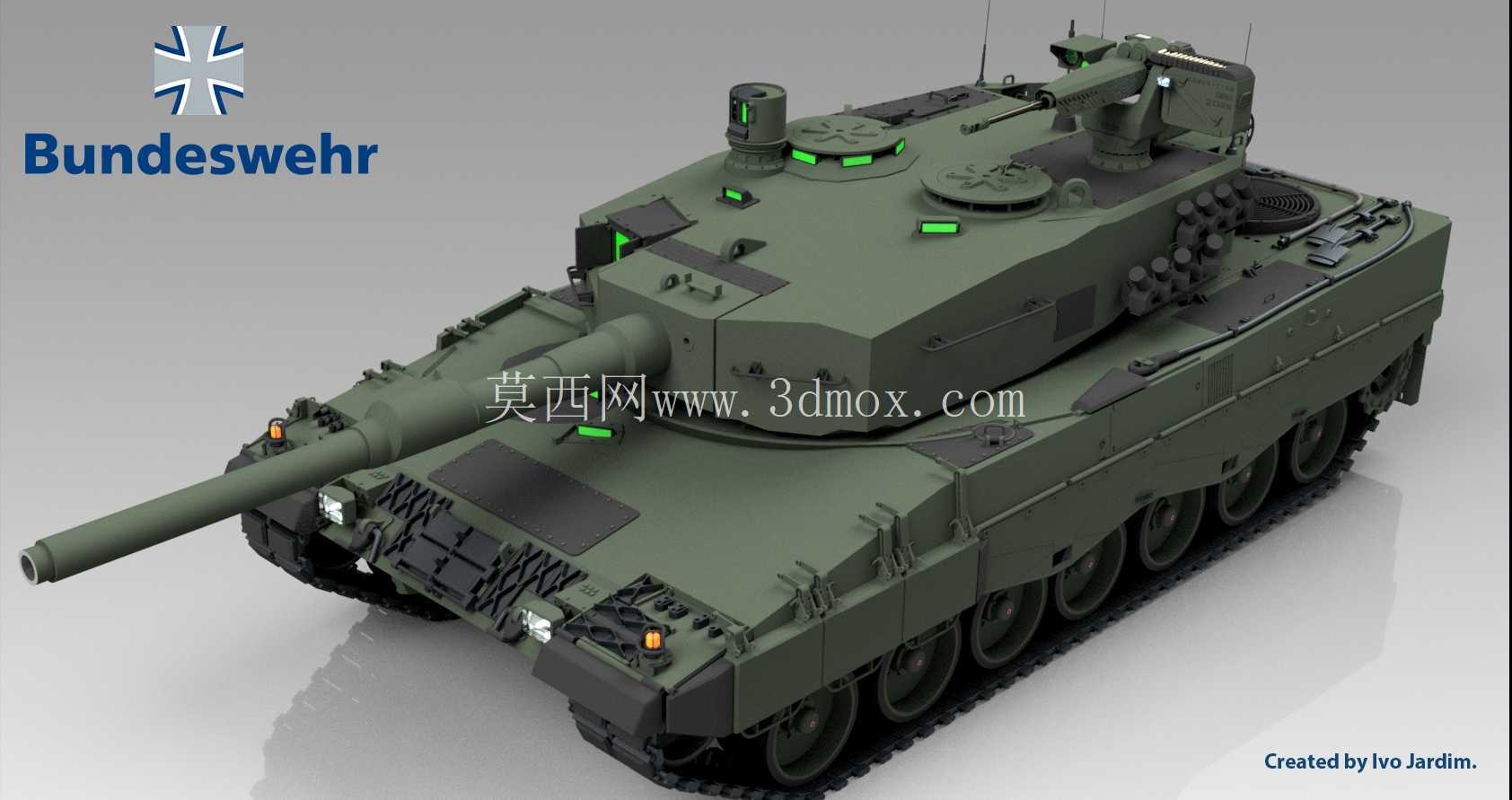

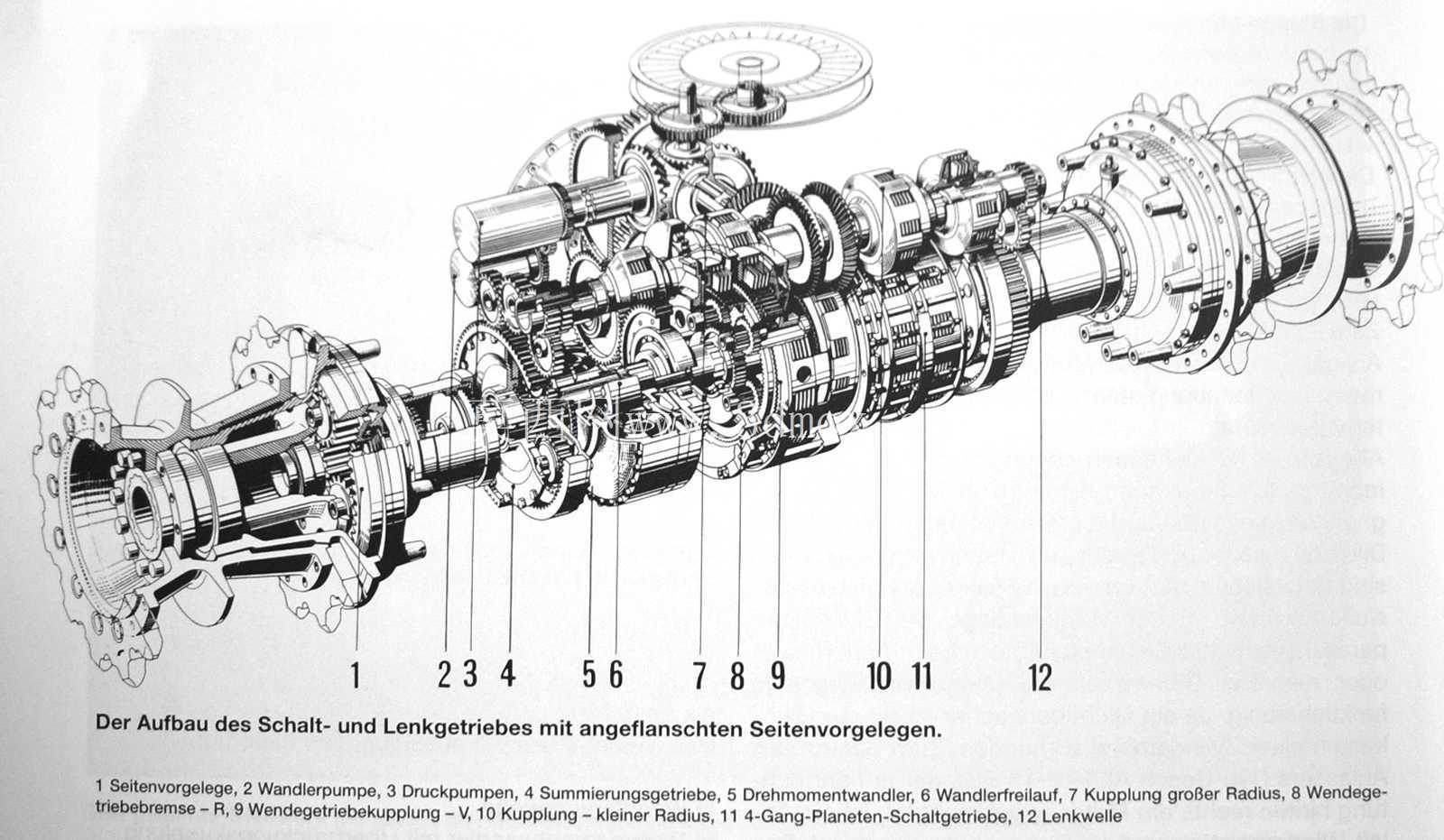

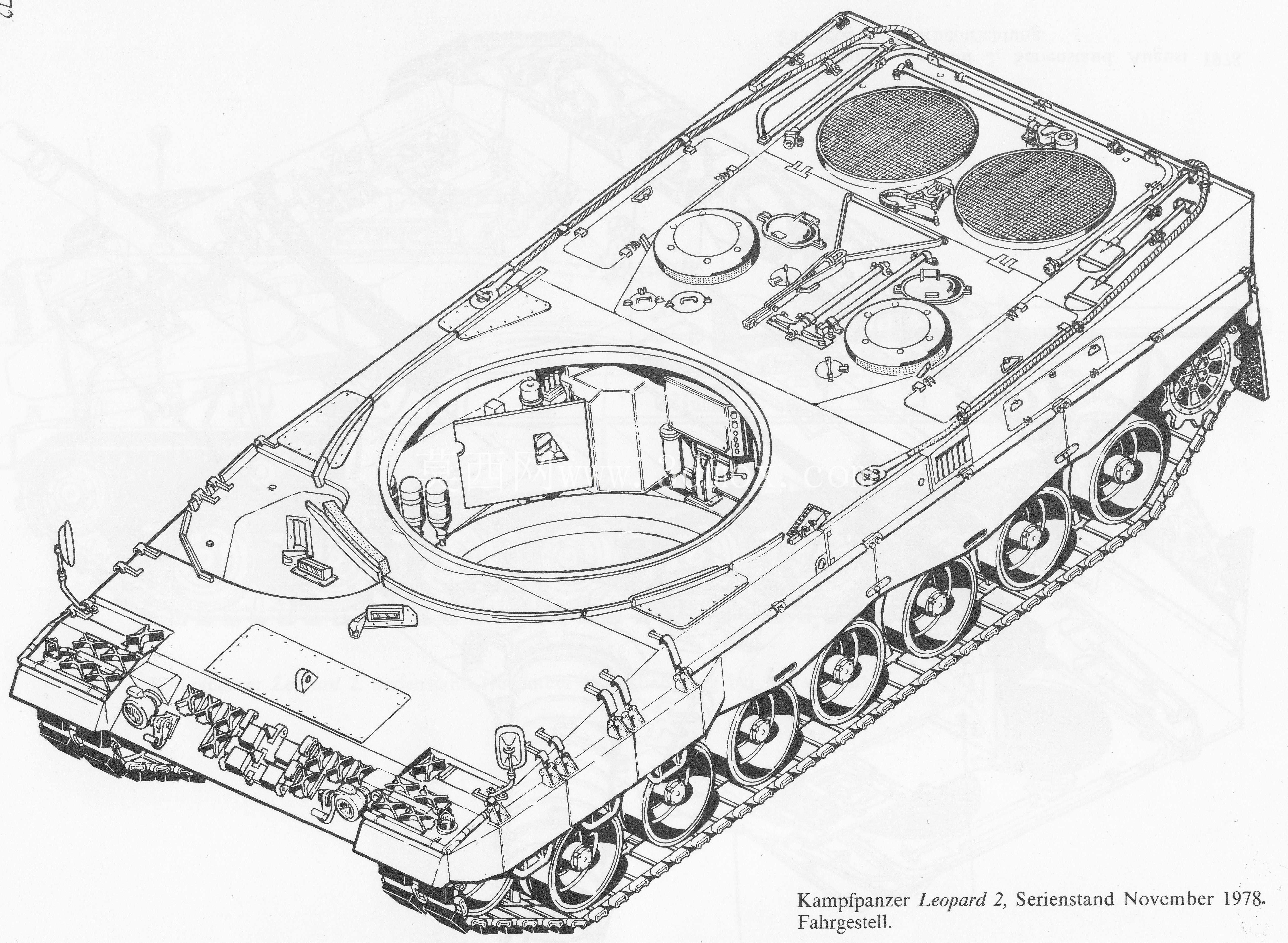

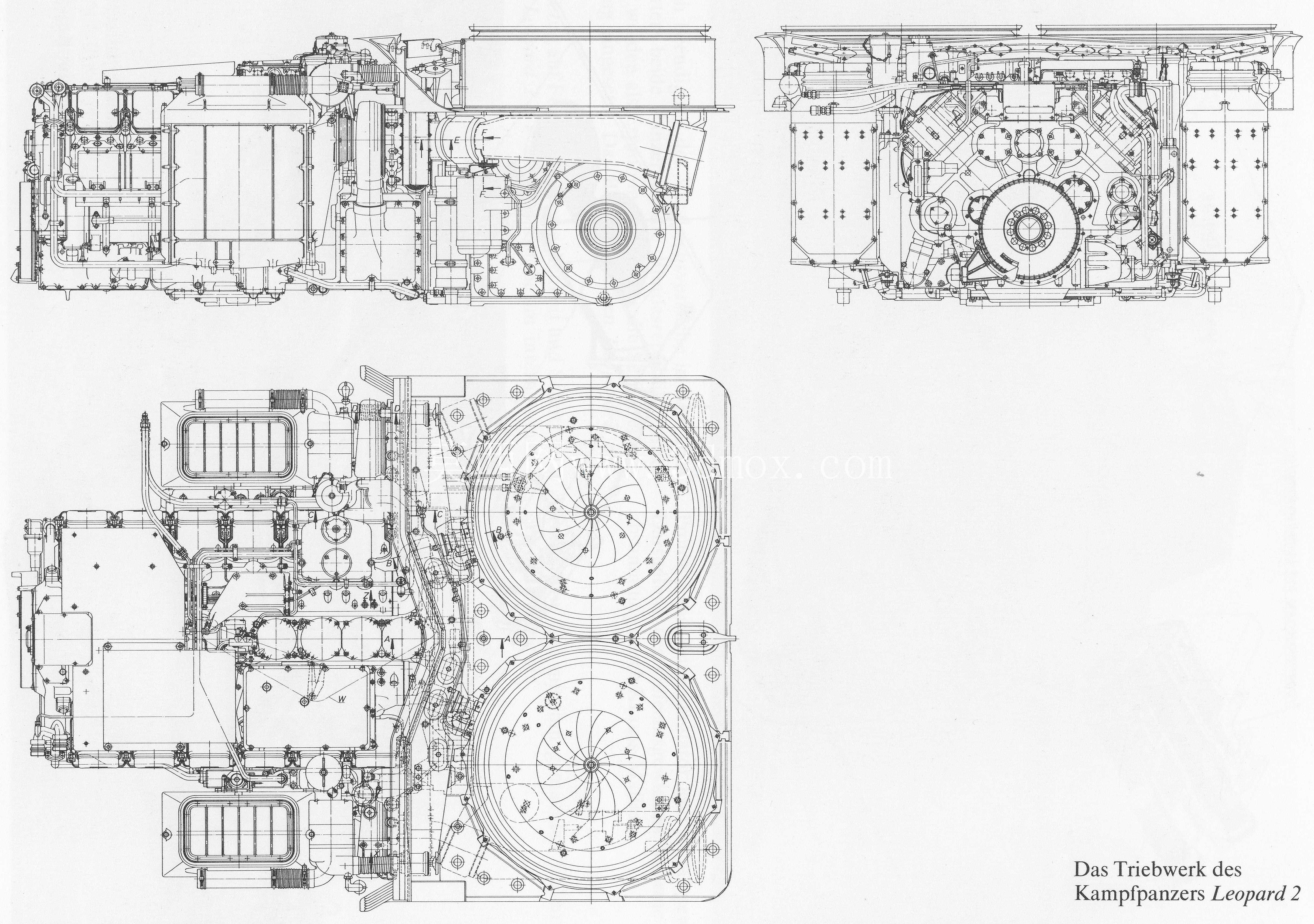

　　该三维作品围绕德军豹2A4主战坦克展开，完整还原履带式装甲车辆从底盘行走系统、炮塔武器系统到车载观瞄附件的层级装配关系，建模过程中优先保证各子系统的空间干涉校验逻辑，而非单纯外观贴图复刻。从结构设计视角看，整车采用常规主战坦克总体布局，车体前部为驾驶舱区域，中部容纳炮塔战斗室，后部布置动力传动包，这种布局经过多代装甲车辆迭代验证，能够在整车重量约束下平衡装甲防护倾角、乘员操作空间与动力舱散热风道的布置需求。车体首上装甲采用大倾角设计，建模时准确还原了倾斜装甲板的折角边界，既对应实车通过增大法线倾角提升穿甲弹跳弹概率的防护设计思路，也为后续改装附加装甲组件预留了安装贴合面。行走系统部分，模型完整构建了双侧扭杆悬挂的摆臂结构、

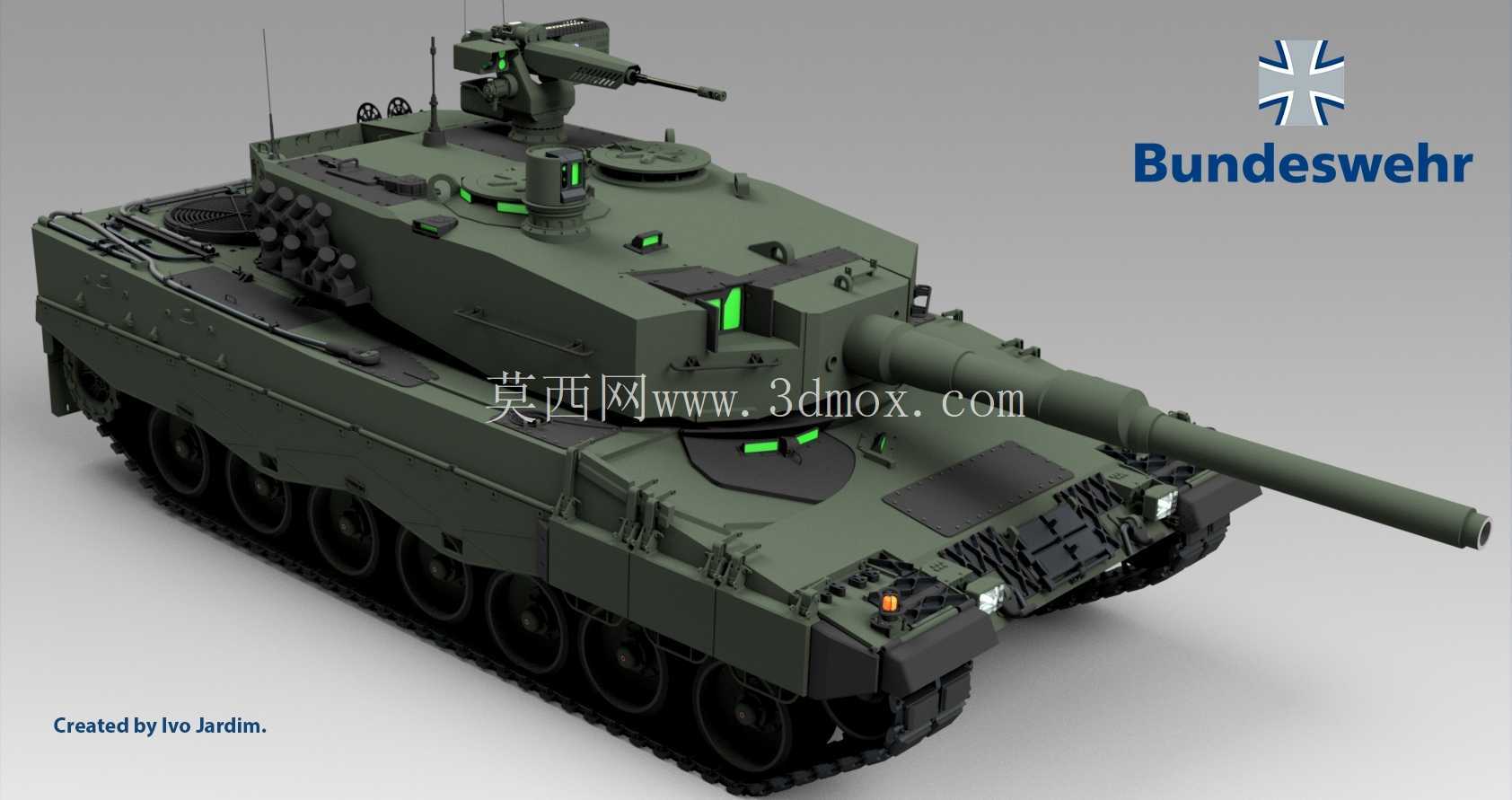

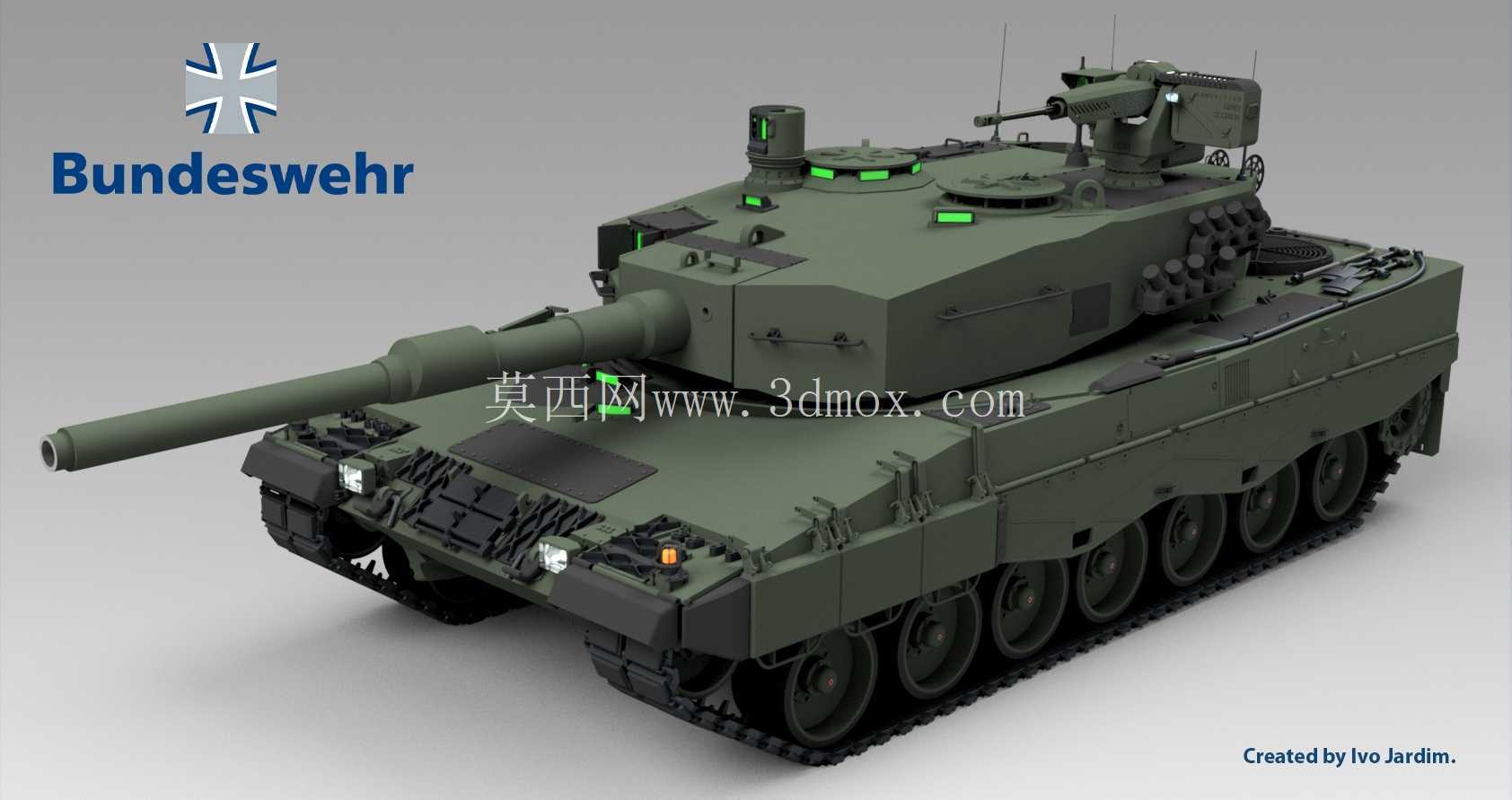

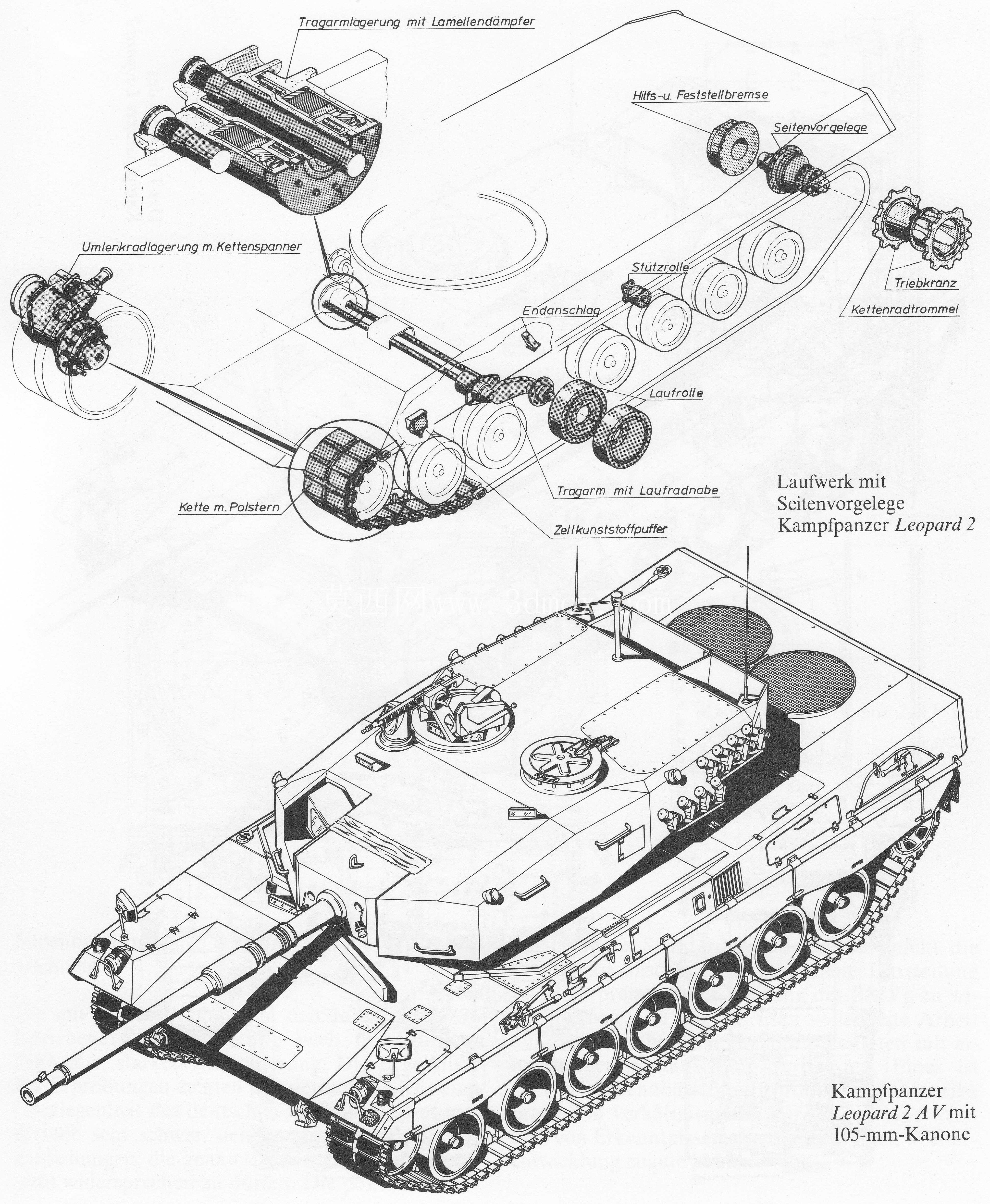

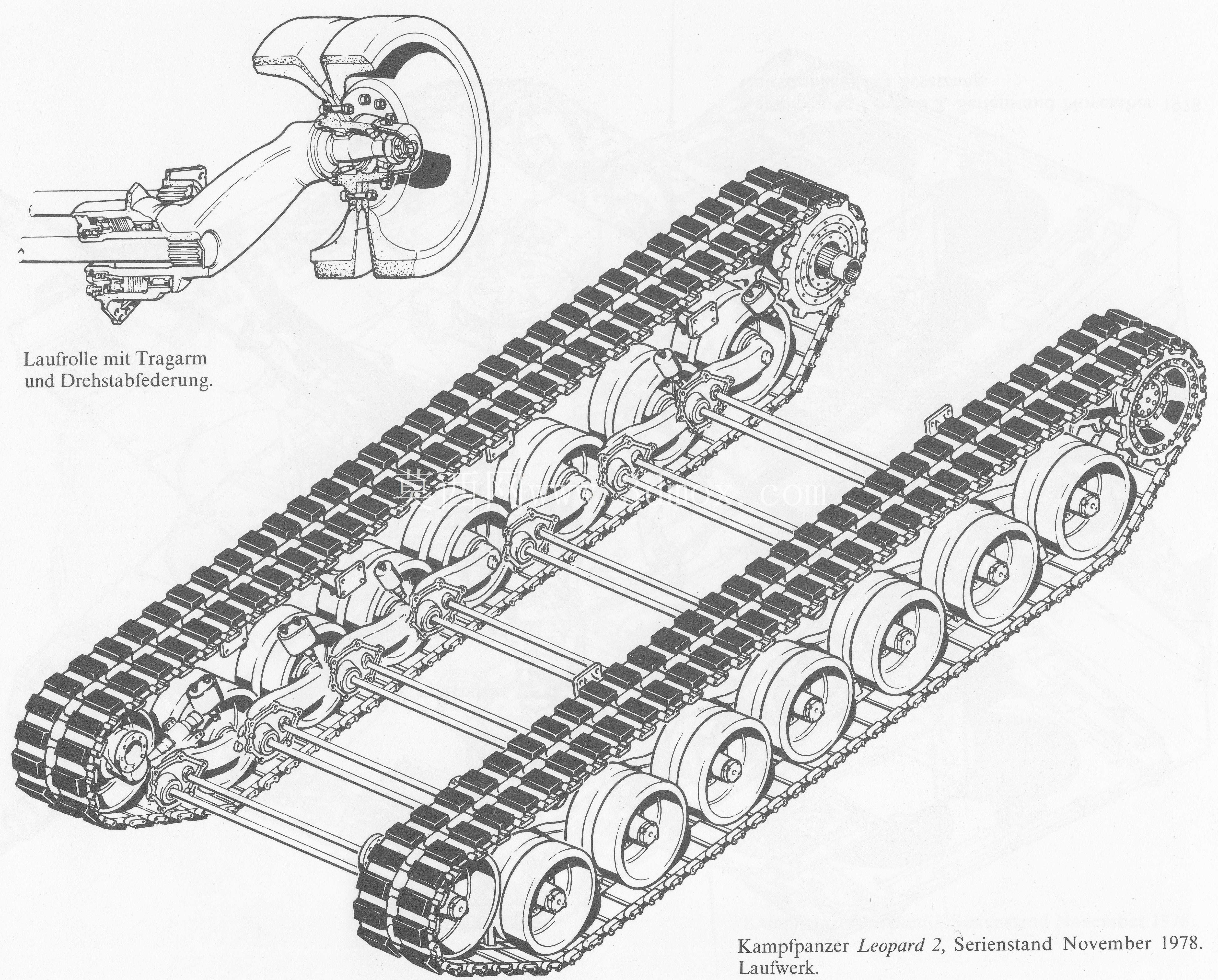

　　六对负重轮、诱导轮、主动轮以及履带板的逐节装配关系，每块履带板的销孔连接位置、负重轮的橡胶轮缘厚度都按照实车比例还原；在工程应用场景中，这类履带底盘三维结构可用于军用车辆通过性仿真分析，通过在多体动力学软件中导入悬挂摆臂转动副、履带板铰接约束，即可模拟坦克在起伏地形、壕沟、垂直墙障碍下的负重轮行程、履带张紧力变化，为底盘悬挂参数调校提供可视化装配依据。炮塔部分的建模精度覆盖了核心功能部件：120毫米滑膛炮的身管热护套、炮口基准装置、炮塔两侧的烟幕弹发射器组、炮塔顶部加装的遥控武器站都独立拆分为可装配部件，而非合并为整体网格。遥控武器站集成了小口径自动武器、观瞄传感窗口与伺服回转基座，建模时保留了武器站相对于炮塔顶盖的安装法兰边界，

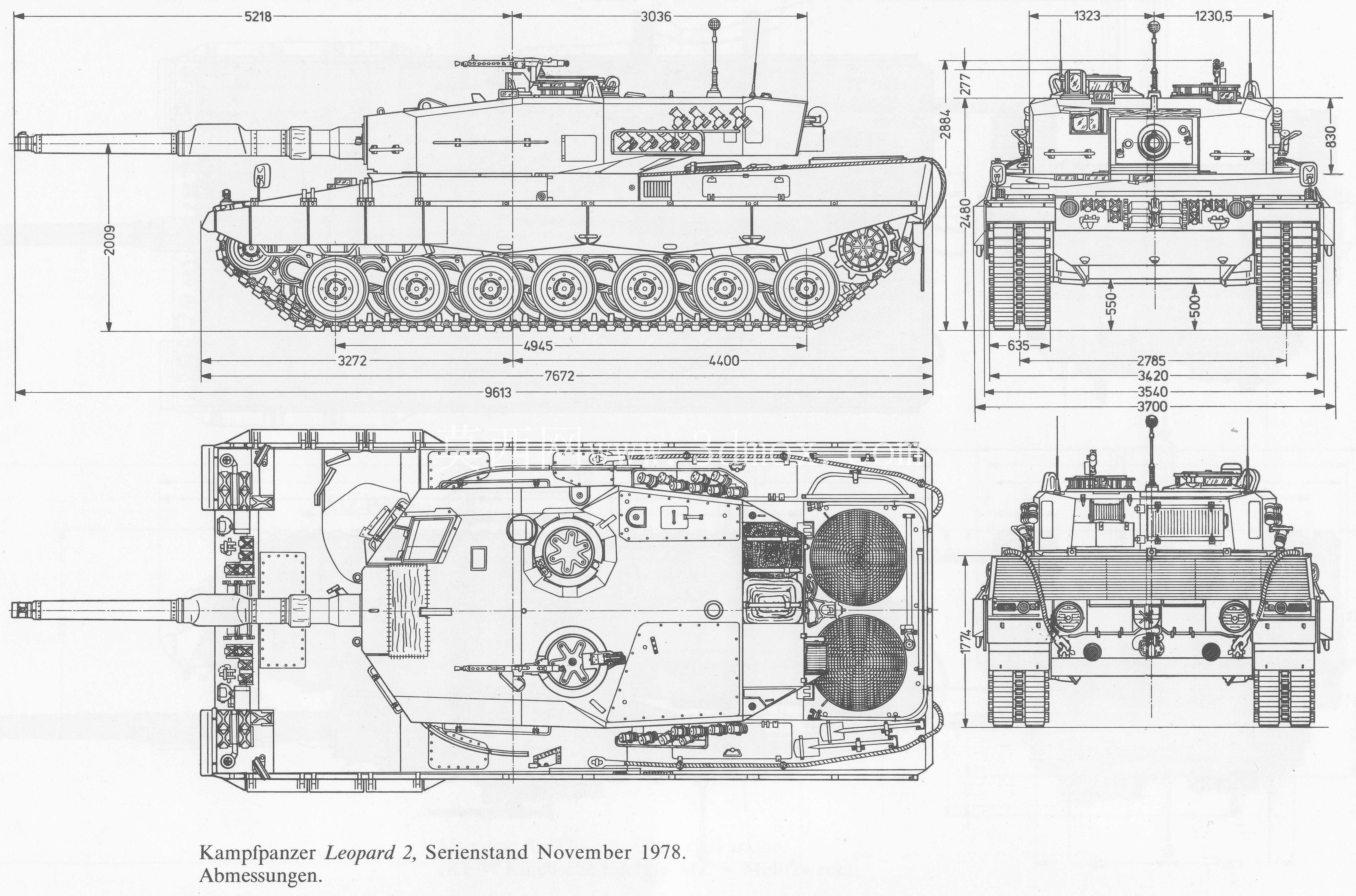

　　能够直观呈现车载辅助武器的俯仰射界范围与回转干涉区域，这部分结构在装甲车辆升级改装场景中可用于校验新增武器站与炮塔原有舱门、观瞄镜、通信天线的空间位置冲突，避免实车改装后出现武器回转碰擦天线、遮挡车长周视镜视野的问题。车体外形尺寸严格遵循豹2A4实车的长宽高比例，履带两侧的裙板装甲分段结构、车体尾部动力舱的散热格栅开口、炮塔尾部的弹药舱泄压板轮廓都逐一还原，安装边界层面，模型明确区分了车体主装甲基体与外挂附件的连接点位：侧裙板通过螺栓固定在车体侧装甲支架上，烟幕弹发射器通过底座固定在炮塔侧面装甲，遥控武器站通过回转支承安装在炮塔顶部预留基座，所有连接面的位置关系都符合实车装配逻辑。针对装备展示与实训场景，该模型可用于装甲兵教学演示，

　　通过分层隐藏车体外壳、炮塔装甲，能够直观展示内部乘员站位、动力模块与武器系统的布置逻辑；在防务装备展陈设计中，可基于该三维结构输出不同视角的渲染图用于展板制作，也可导入VR场景构建交互式装备拆解实训系统，让参训人员通过虚拟操作熟悉坦克各部件的装配顺序与维护点位。建模过程中对履带与负重轮的啮合间隙做了合理工程还原，避免出现履带板穿模、轮系位置错位的问题，炮塔相对于车体底盘的回转支承位置准确，炮管俯仰轴线与炮塔耳轴位置重合，符合坦克武器系统的实际运动逻辑。车体表面的德军联邦国防军标识、车灯位置、牵引钩结构都按照实车细节还原，既保证了外观辨识度，也没有为了视觉效果随意改动核心结构尺寸。从结构设计参考价值来看，该模型完整呈现了第三代主战坦克的典型设计特征：扭杆悬挂的底盘布局、大倾角装甲构型、炮塔遥控武器站的集成方式，对于从事履带式特种车辆设计、军用装备改装、装甲实训教具开发的工程人员来说，可直接作为总体布局参考，在开发同类型履带平台时，参照其舱室划分、行走系统轮系排布、武器站安装边界的设计思路，减少总体布置阶段的空间干涉排查工作量。
