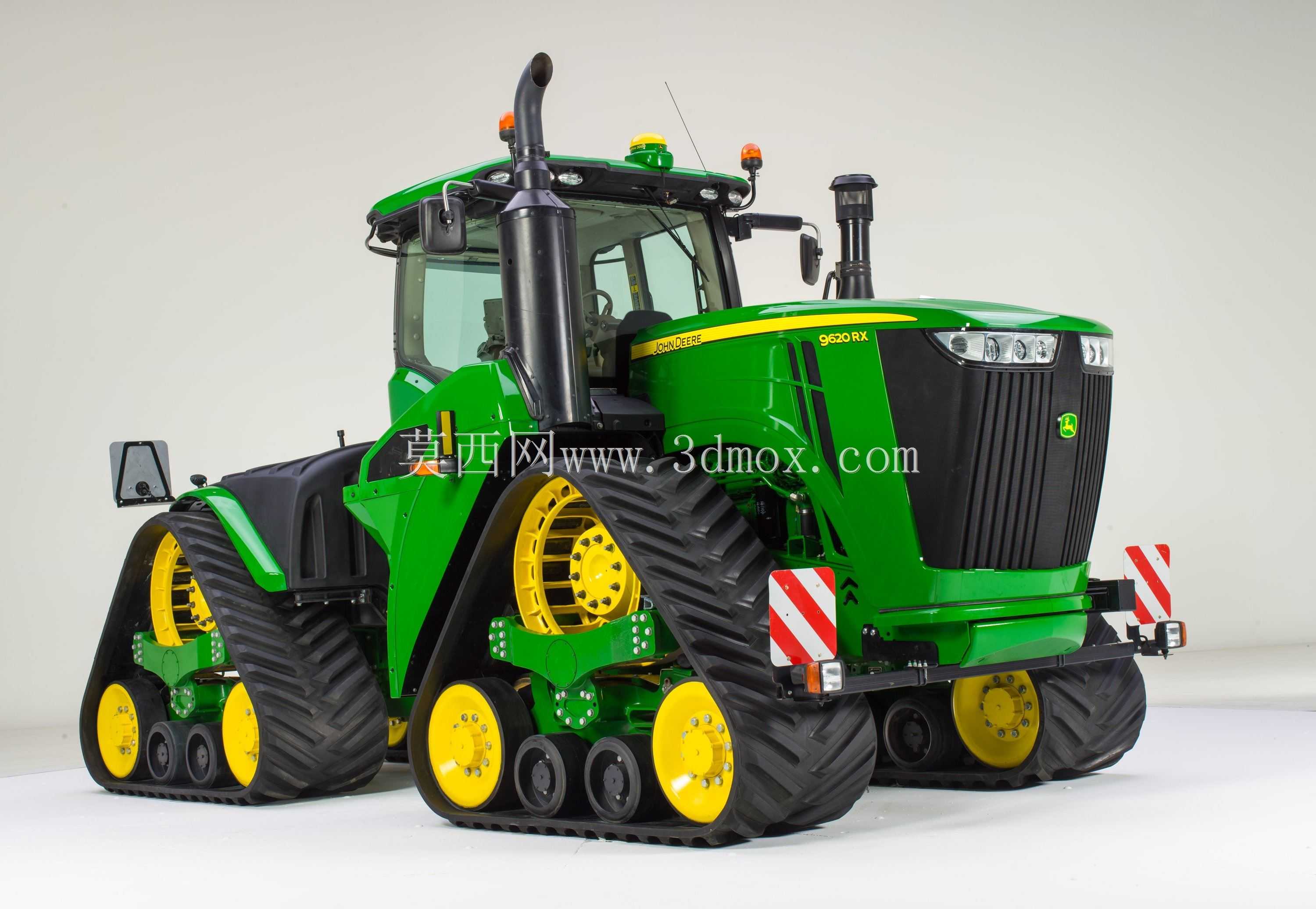

约翰迪尔9RX履带式重型农用作业机械

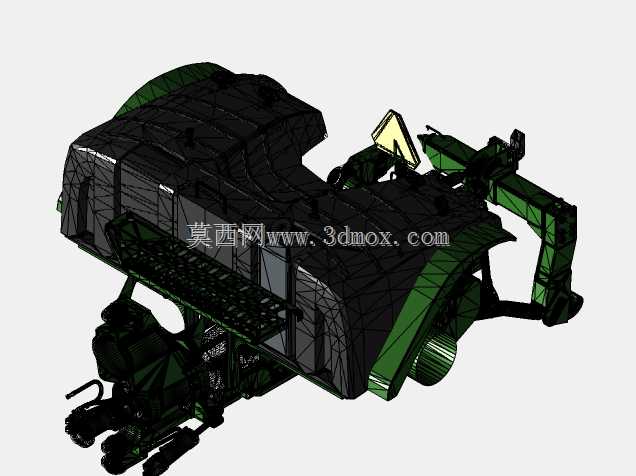

　　这款履带式农用作业机械的三维结构设计，完全围绕大马力连片农田作业的实际工况展开，在结构布局阶段就优先考虑了重载荷下的接地压力控制，区别于传统轮式拖拉机的行走机构设计，四组三角履带总成的布置方案，能在黏重土壤、潮湿地块作业时将整机接地比压控制在极低区间，避免轮式设备常见的陷车、土壤过度压实问题，适配东北黑土地、西北黏壤土、南方水田改造后的连片大田的耕整、播种、带载复式作业需求。从功能实现逻辑来看，整机采用前后分舱的布局思路，前部动力舱预留了大排量V8柴油动力单元的安装空间，周边的散热模块固定支架、进排气路安装位、燃油系统固定点都按照实际装配公差做了边界预留，动力输出路径从飞轮端连接分动箱后，分别向行走系统和后悬挂输出轴传递动力，

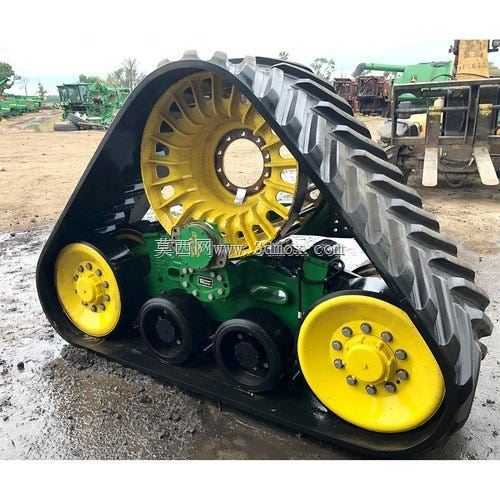

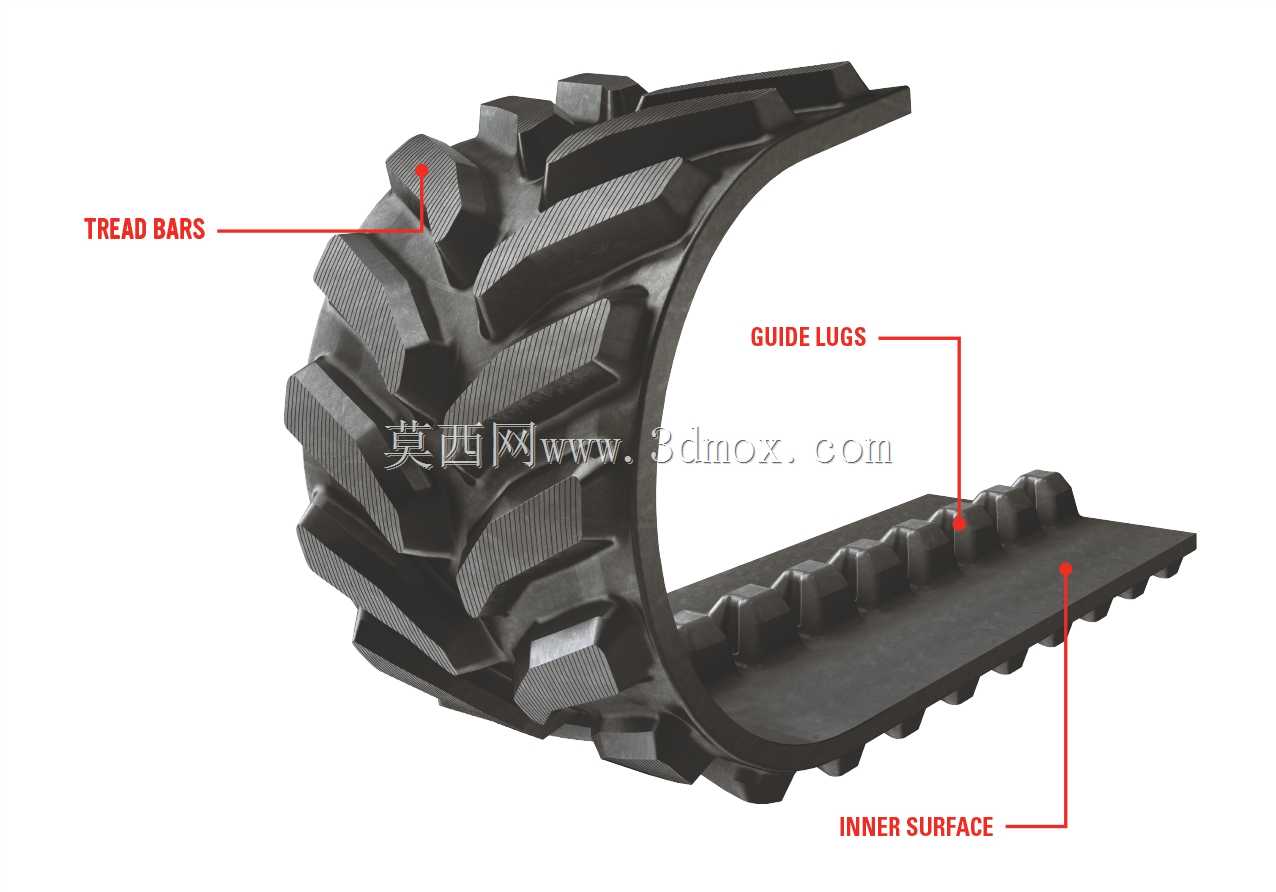

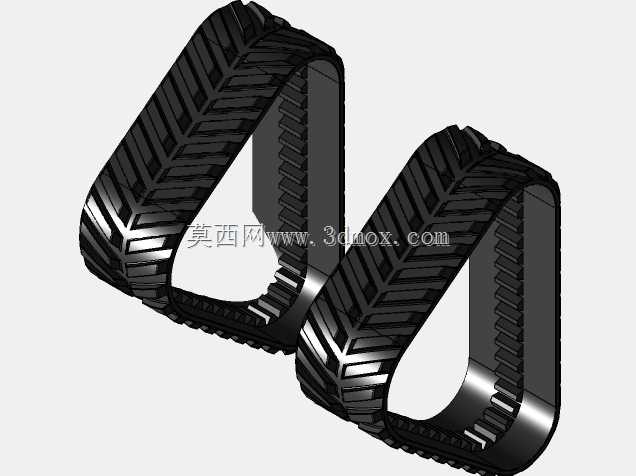

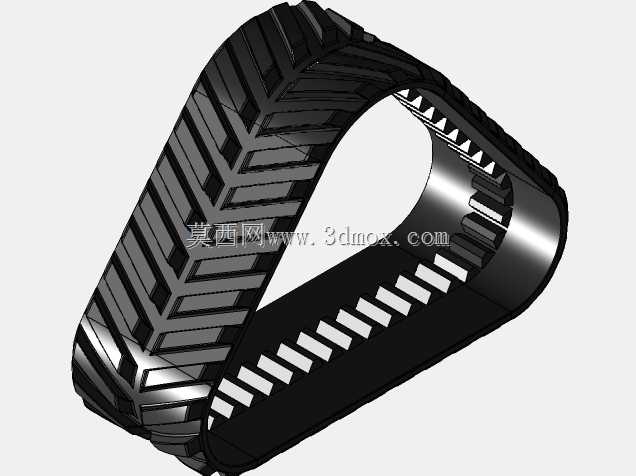

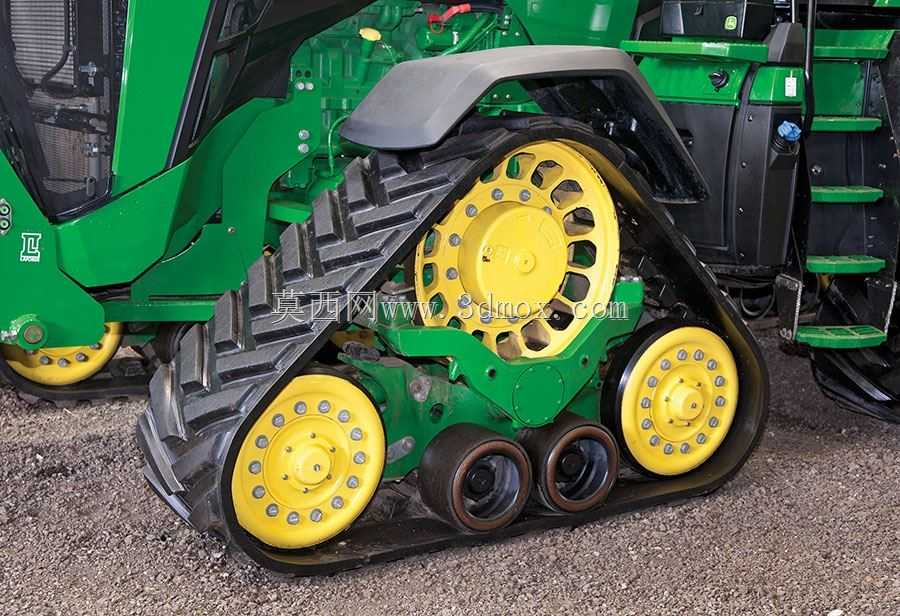

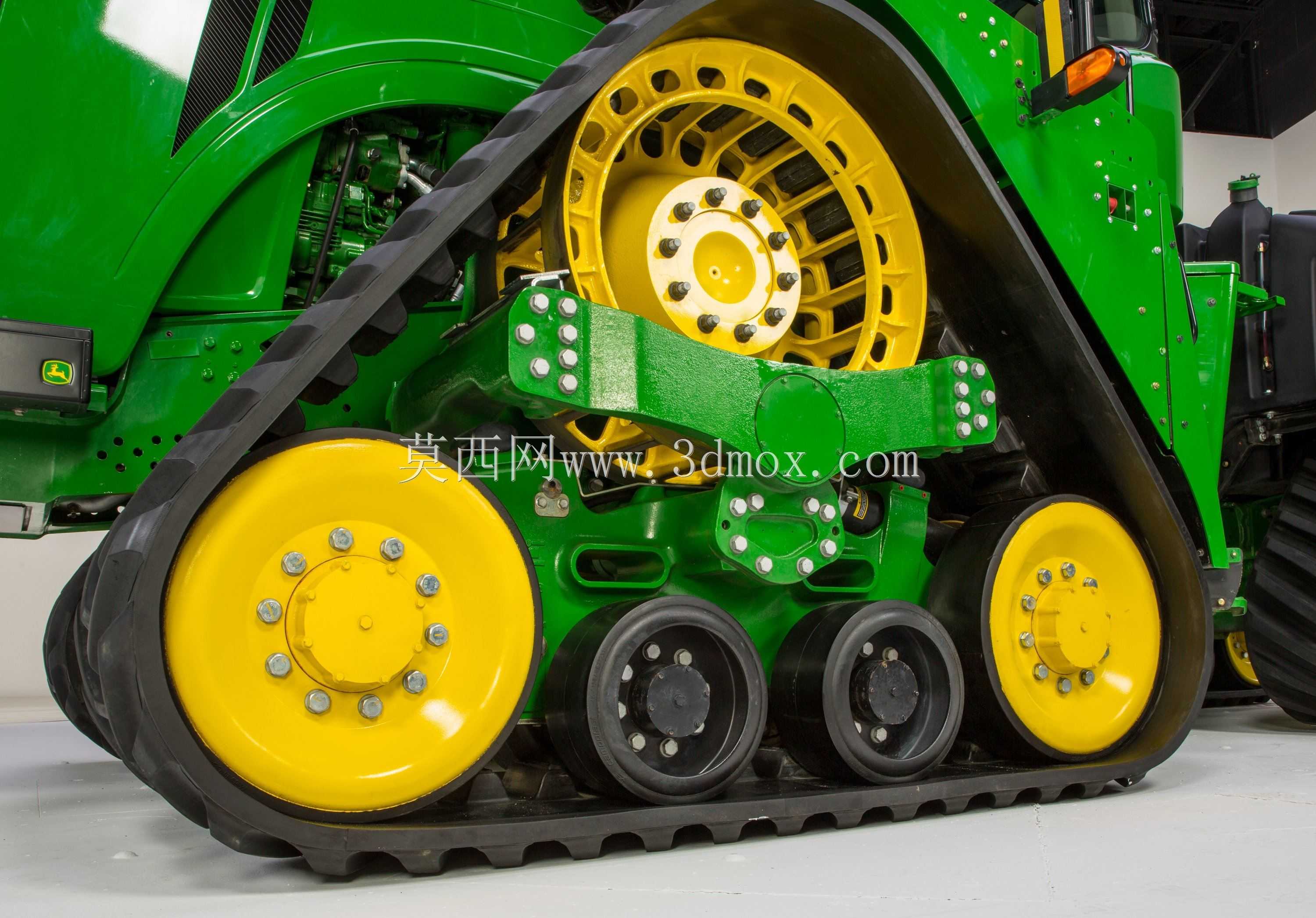

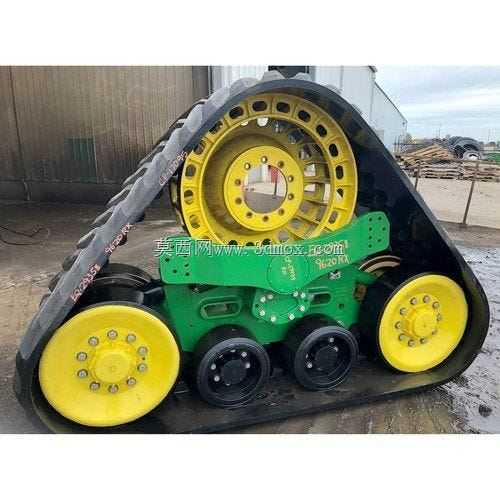

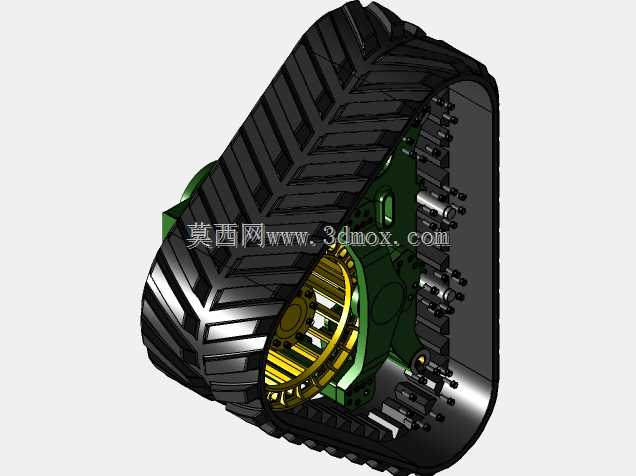

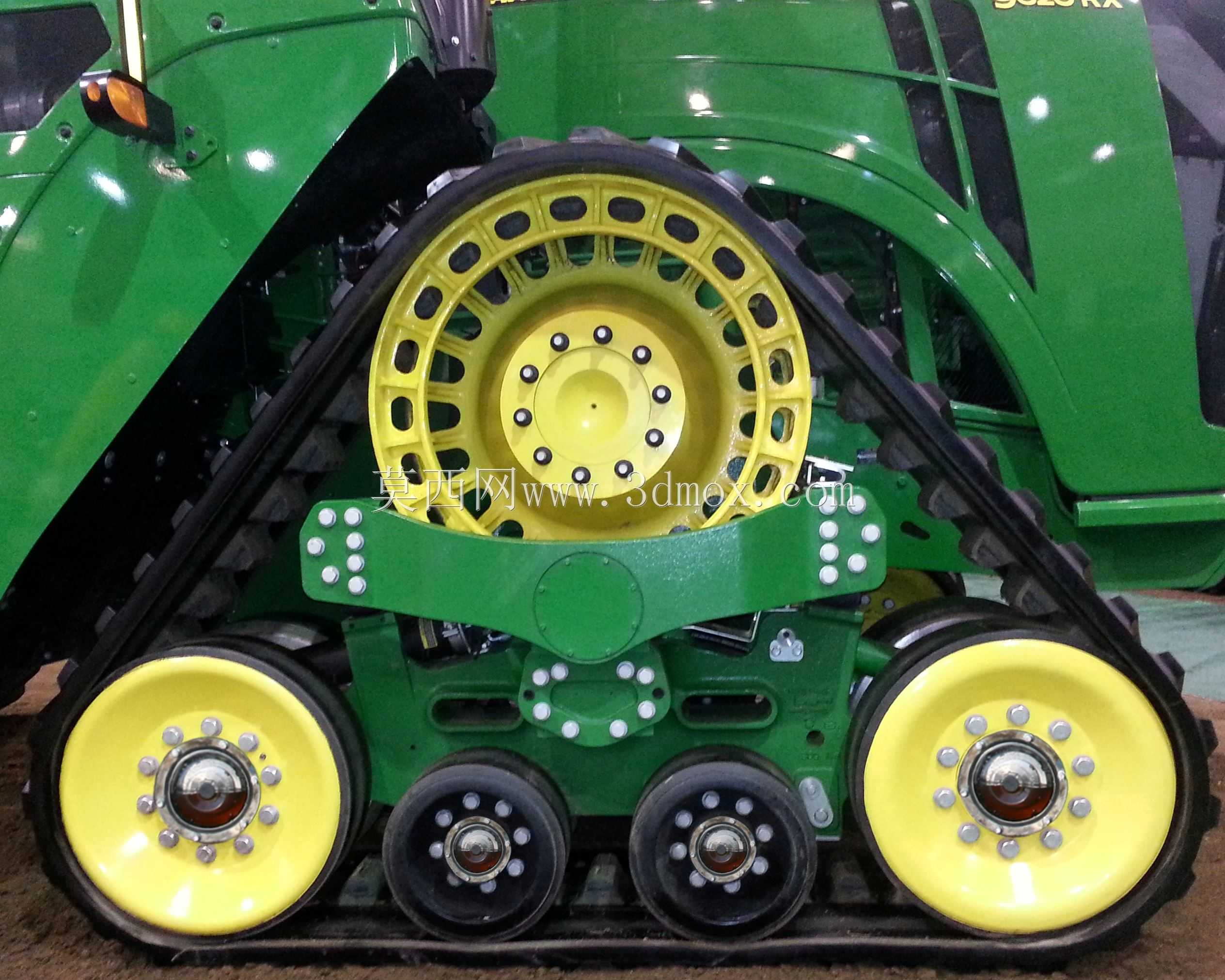

　　后悬挂区域的三点悬挂结构按照大马力农机的牵引标准设计，可匹配重型翻转犁、联合整地机、宽幅播种机等多种农机具，悬挂提升臂的铰接点位置经过反复校核，保证带载提升时的整机重心稳定，不会出现翘头、侧倾的风险。行走系统的三角履带结构是设计的核心部分，每侧履带总成包含驱动轮、多组承重轮、导向张紧轮以及橡胶履带本体，驱动轮采用花键连接与行走减速机构输出端配合，承重轮的摆臂结构预留了减震元件的安装空间，能在田间起伏路面行驶时吸收颠簸载荷，避免刚性冲击传递至车架造成结构疲劳，履带张紧机构采用液压张紧的设计思路，张紧行程的预留量足够覆盖履带长期使用后的拉伸量，减少日常维护的调整频次。驾驶室的布局充分考虑了长时间作业的人机工程需求，

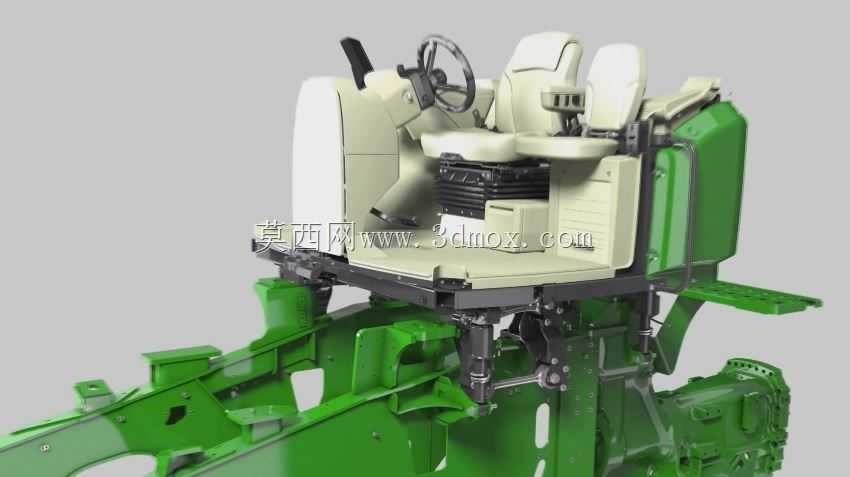

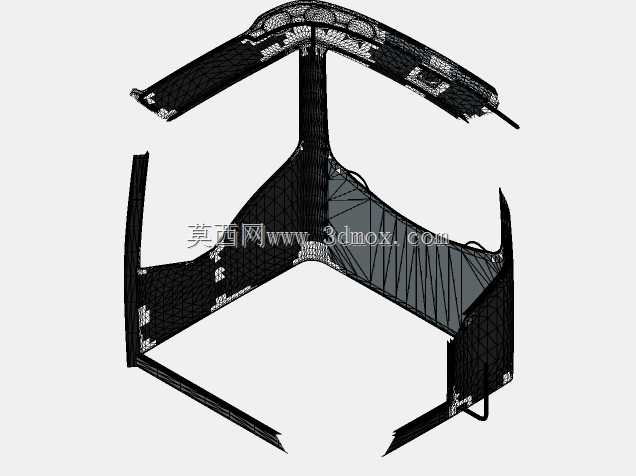

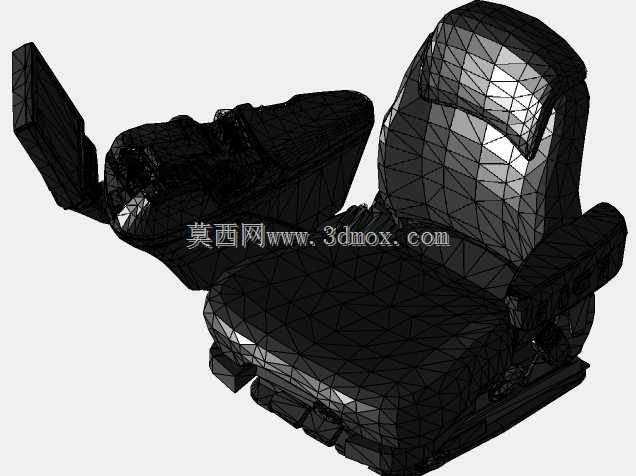

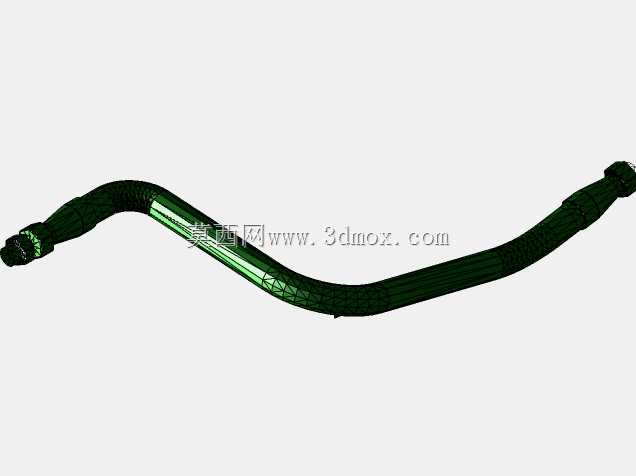

　　驾驶室本体采用四点悬浮的安装结构固定在车架前部，驾驶室内的操纵台安装位、座椅固定点、视野边界都按照实车的操作逻辑布置，前挡风玻璃的倾斜角度、侧窗的覆盖范围能保证驾驶员观察前方作业区域、两侧履带行走轨迹、后悬挂农机具作业状态的视野无遮挡，驾驶室顶部预留了工作灯、GPS导航设备的安装基座，适配精准农业作业的设备加装需求。整机的管线布置在建模阶段就做了分层规划，动力舱内的燃油管路、液压管路、电气线束分别按照走线路径预留了固定卡扣的安装位，避免管线与运动部件、高温部件发生干涉，车架主体采用箱型梁焊接结构的设计思路，纵梁的截面尺寸根据满载作业时的弯曲、扭转载荷做了强度校核，履带安装支架与车架的连接位置做了局部加强处理，

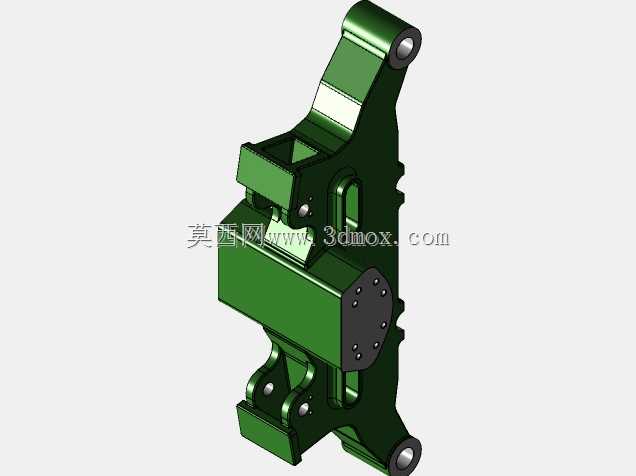

　　应对重载荷牵引时的应力集中问题。从安装边界来看，整机的宽度、高度、长度尺寸都按照道路转运、田间作业的通行限制做了平衡，履带外侧的突出距离控制在标准作业幅宽的匹配范围内，后悬挂的下拉杆最大摆角、动力输出轴的伸出长度都符合农用拖拉机的通用接口标准，可直接适配现有主流农机具的挂接需求，不需要额外做结构改装。在细节结构处理上，机身覆盖件的安装卡扣、检修口的开启位置都按照日常维护的便利性设计，动力舱侧罩的开合角度足够覆盖滤芯更换、油液检查的操作空间，后部的牵引挂钩位置同时预留了拖挂农机具、转运拖车的连接接口，满足不同作业场景的使用需求，履带外侧的挡泥板结构按照作业时的泥土抛射角度设计，避免高速行走时泥土飞溅到机身覆盖件或者后悬挂的农机具上。
