TEC9半自动冲锋枪结构外观复刻

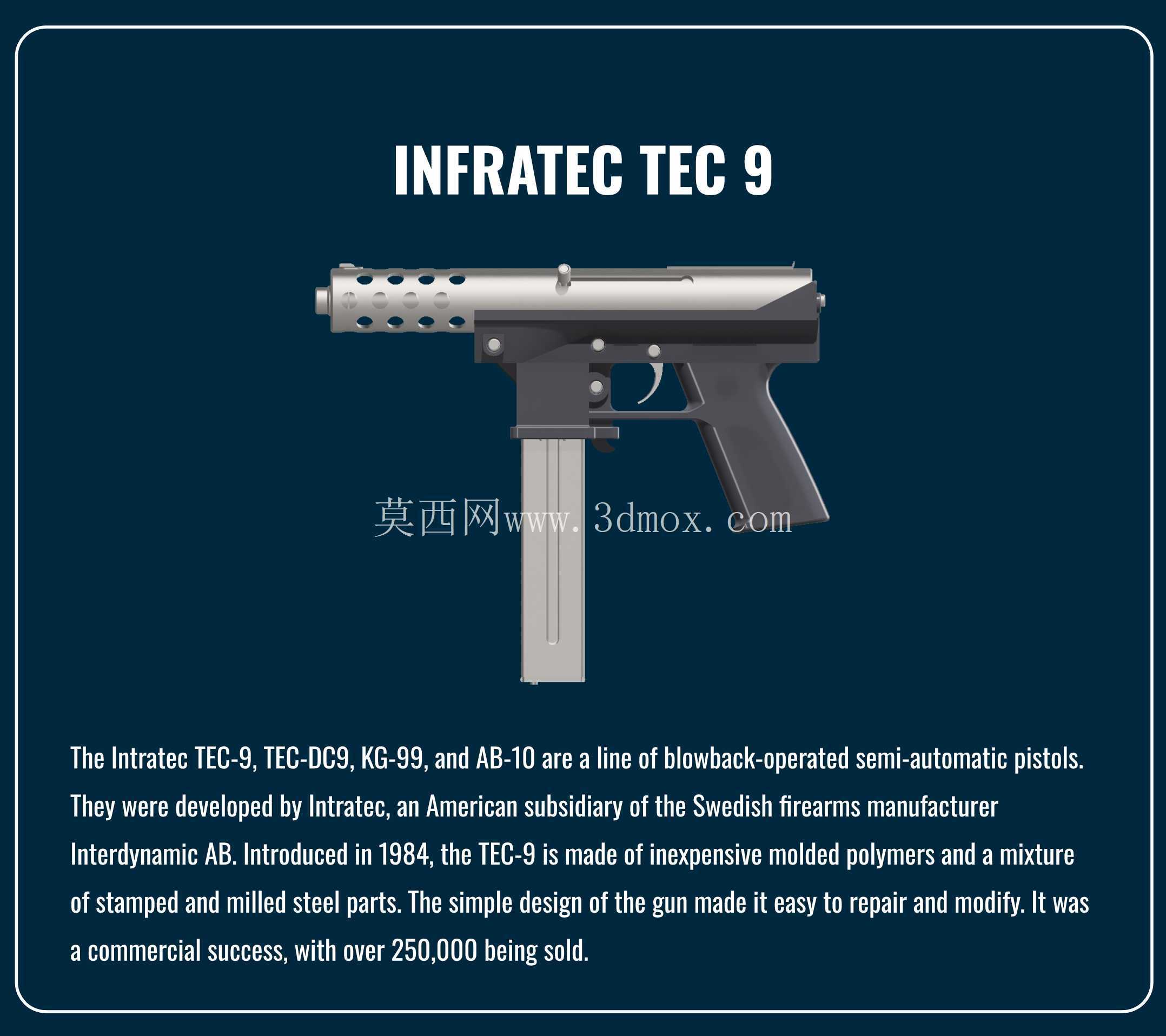

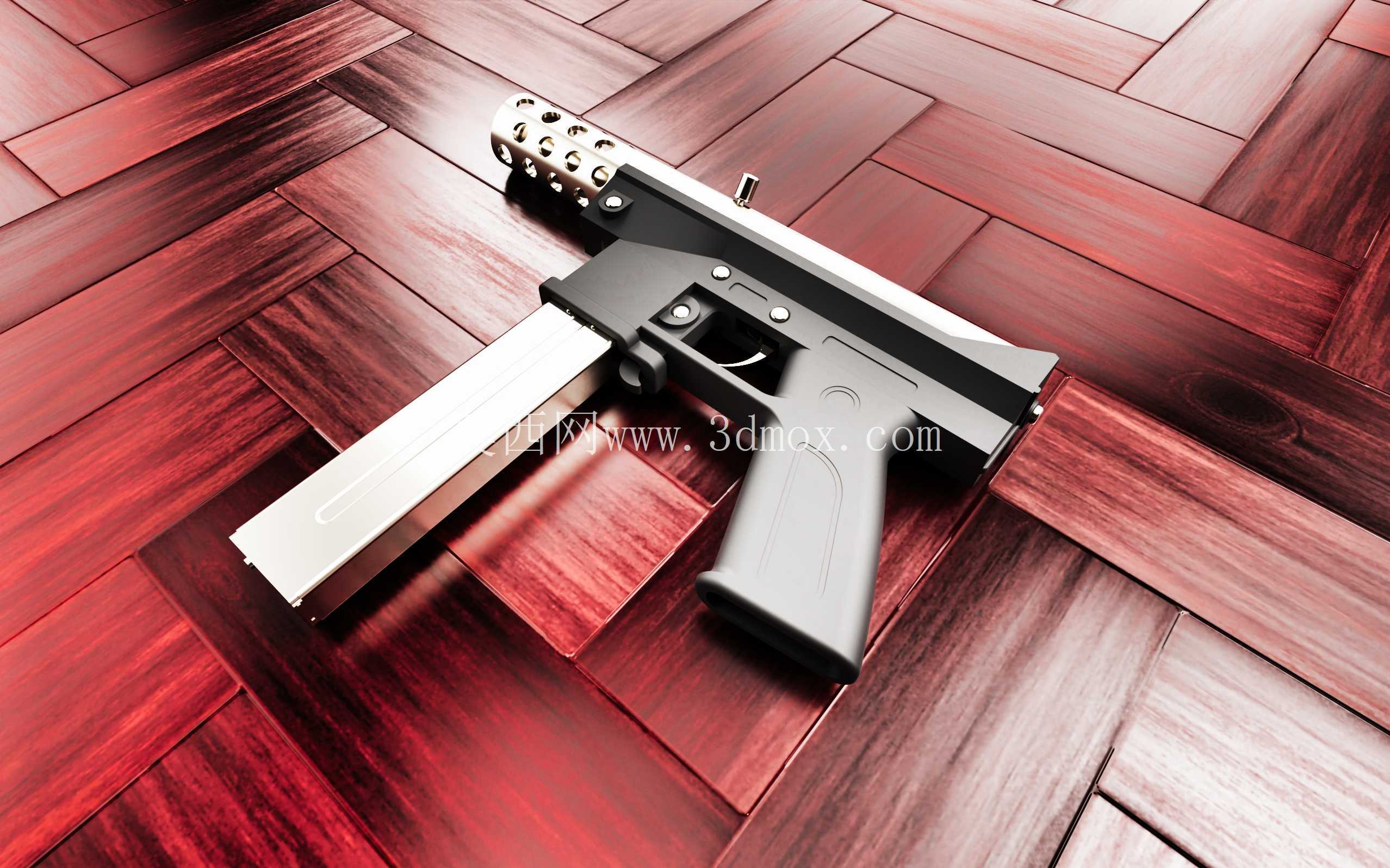

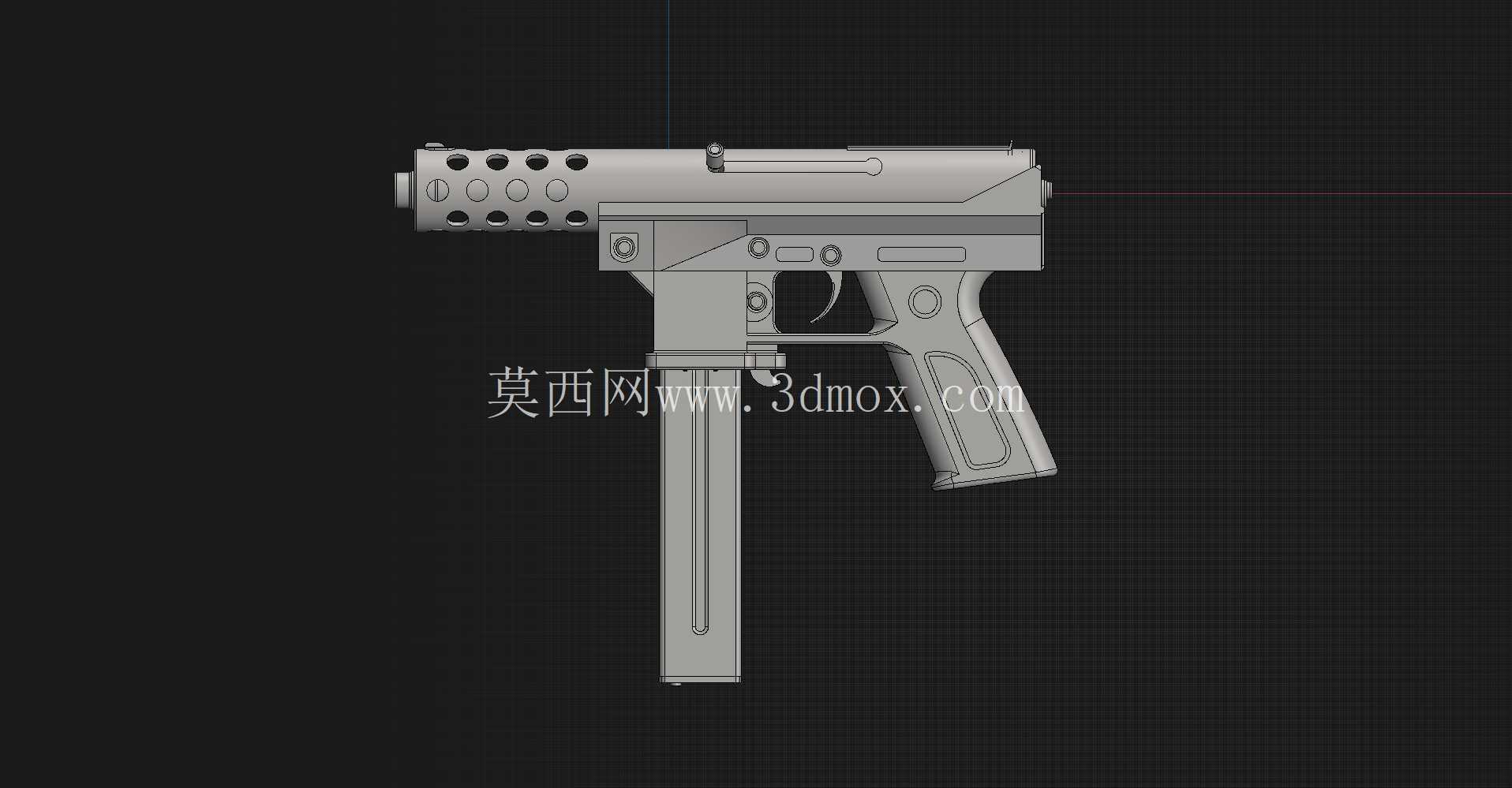

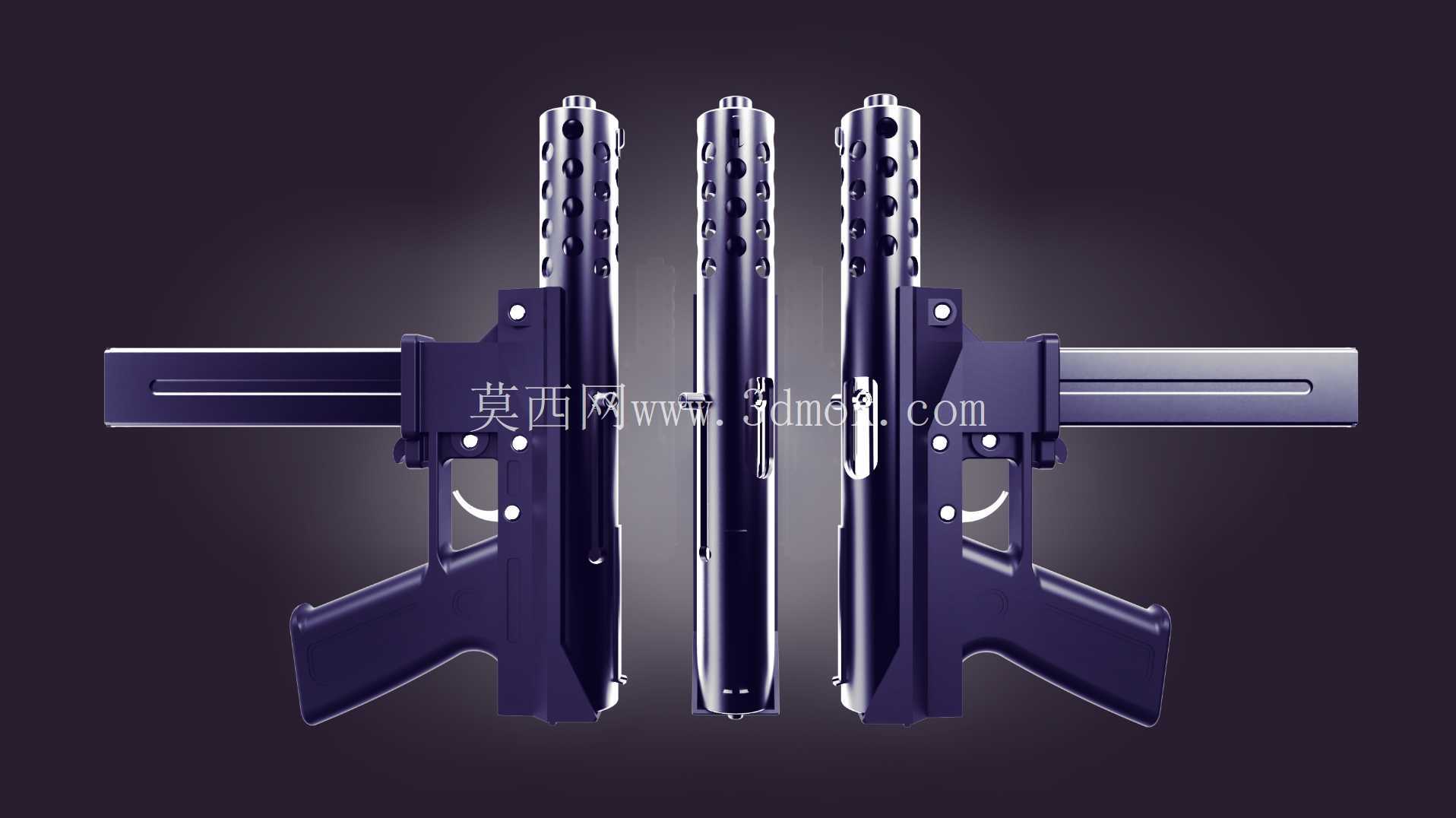

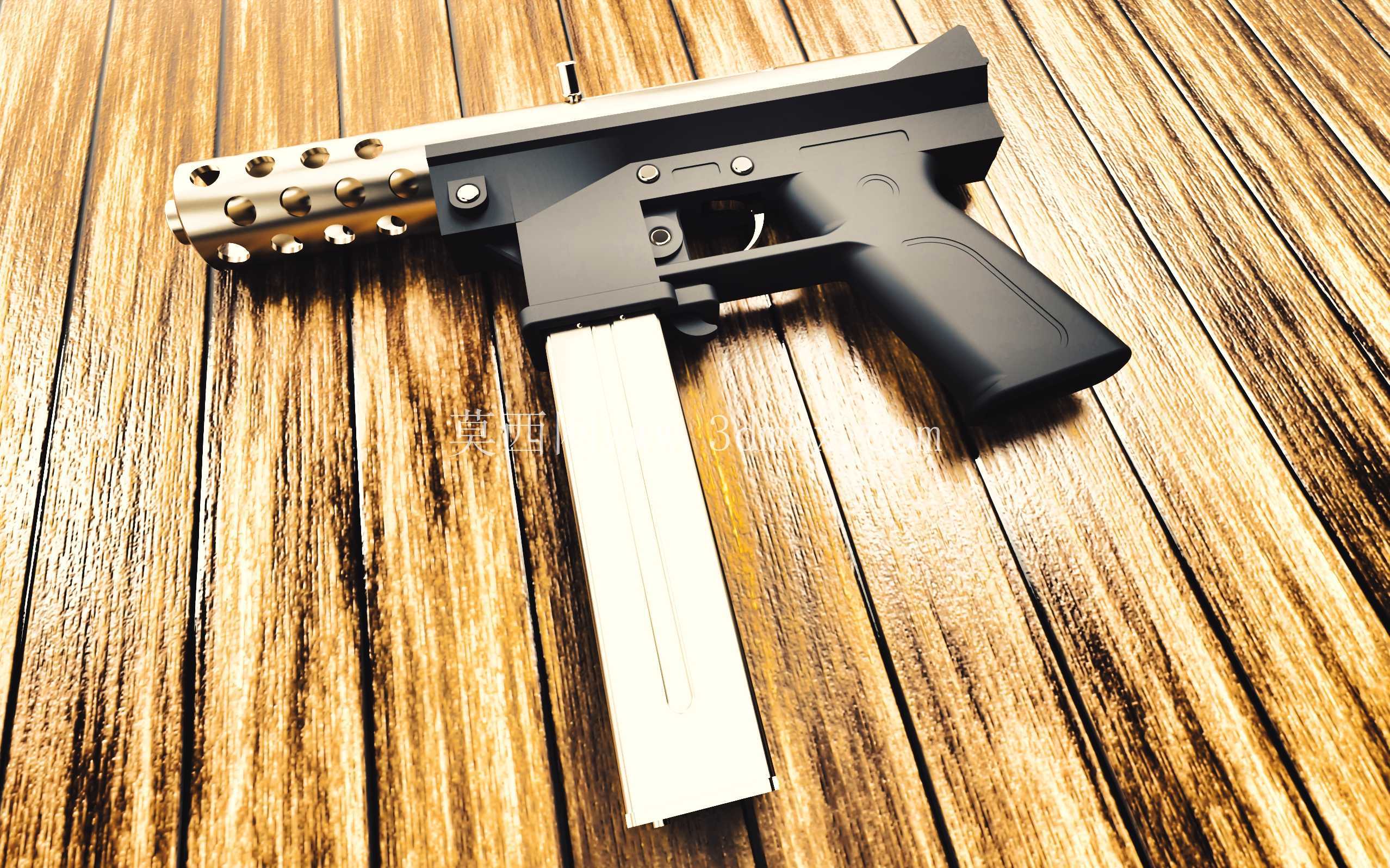

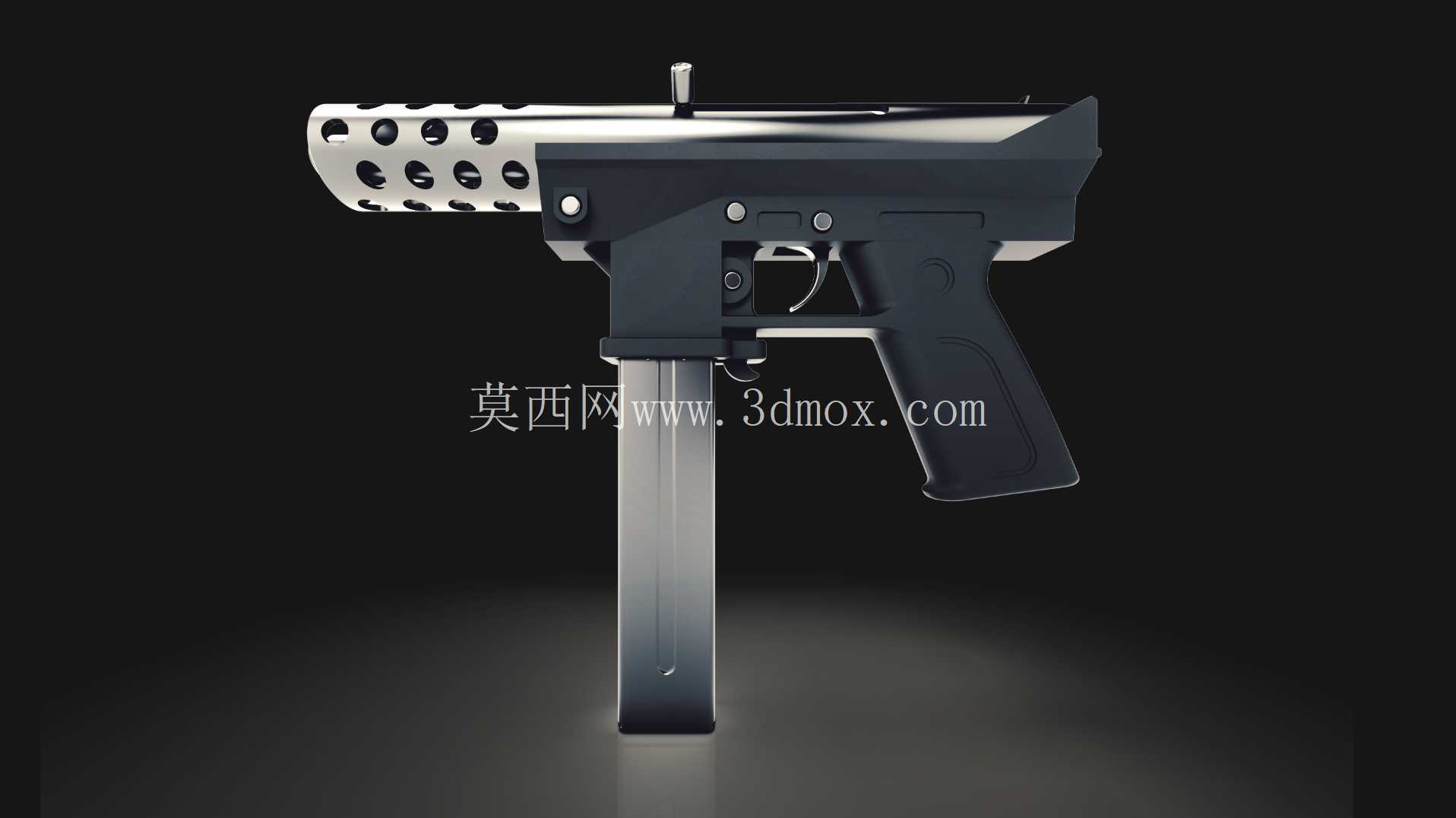

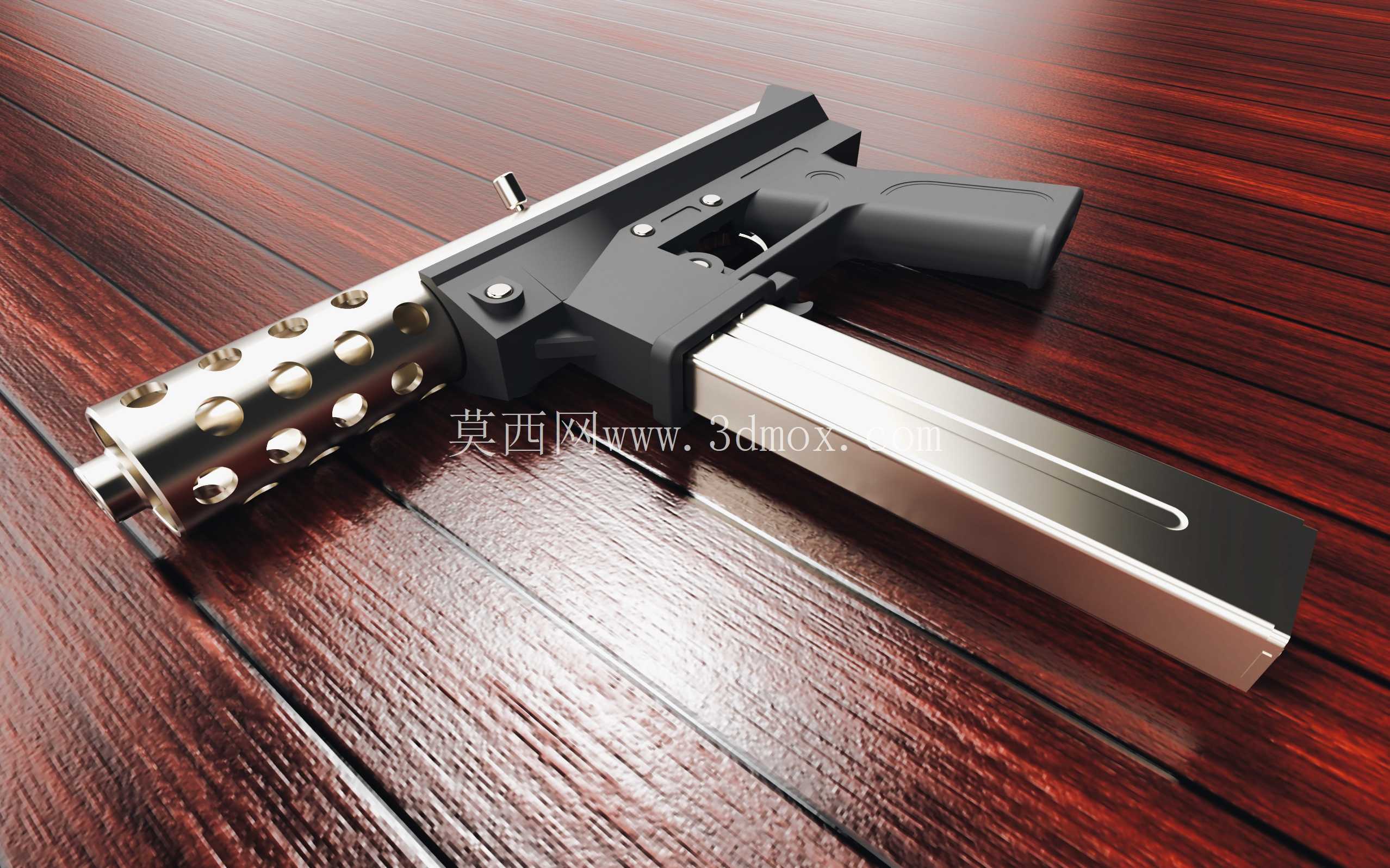

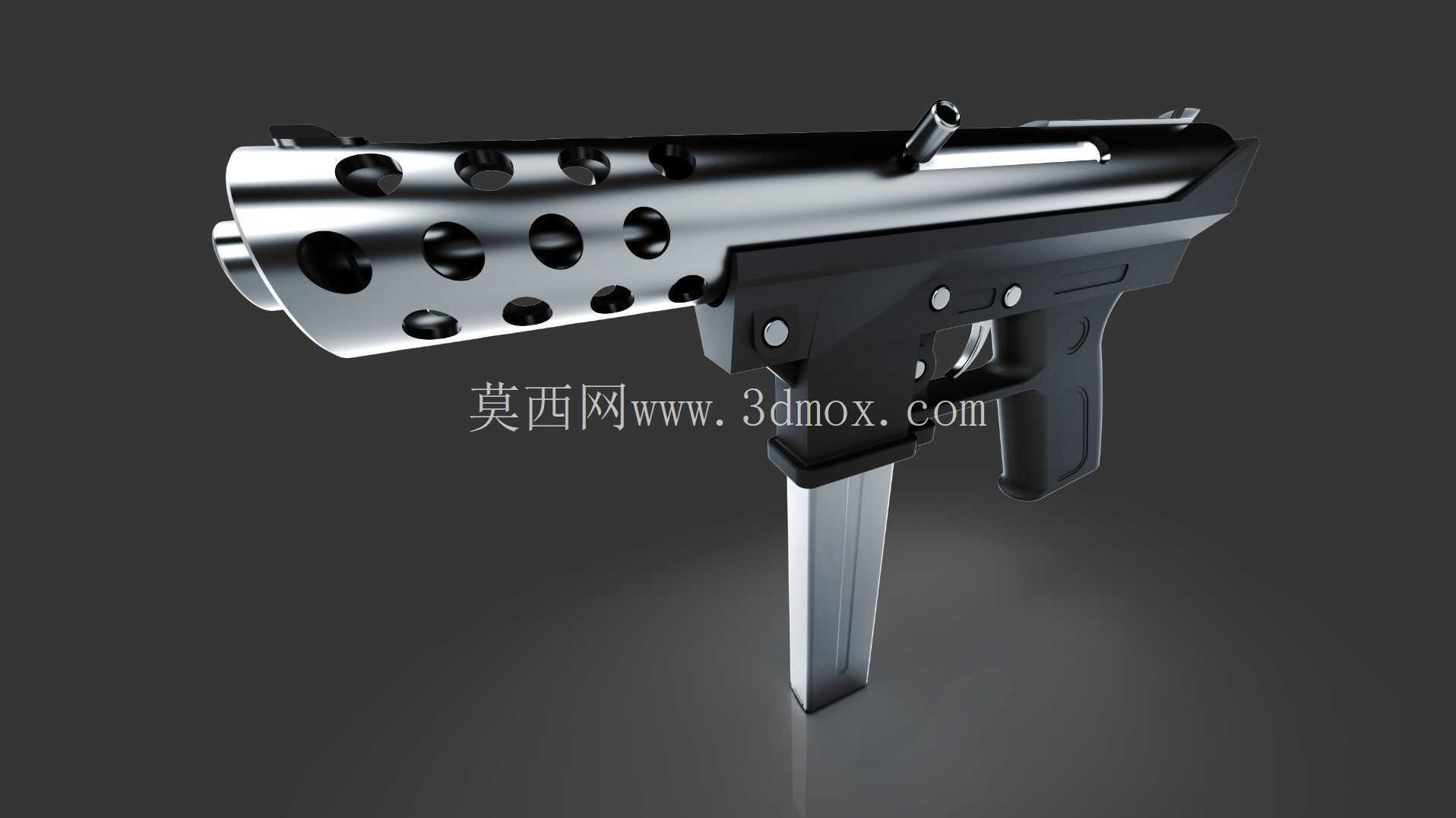

　　本次三维结构复刻围绕Intratec TEC-9系列半自动冲锋枪展开，覆盖TEC-9、TEC-DC9、KG-99与AB-10同平台衍生型号的核心外形与装配逻辑，建模过程优先还原量产枪械的工程化设计特征，而非仅做曲面外观堆砌。从结构拆解视角看，该系列枪械采用自由枪机式自动原理，闭膛待击布局，整体机匣为圆柱形贯通主体，外部周向均匀布置多组圆形减重开孔，这一设计并非装饰性造型：圆柱机匣本身承担枪机往复运动的导向腔体功能，周向开孔一方面削减机匣整体自重，另一方面在连续射击过程中为枪机运动腔提供空气流通通道，带走枪机与机匣内壁摩擦产生的热量，同时开孔边缘的翻边结构可小幅提升薄壁机匣的径向抗扭刚度，避免长圆柱腔体在夹持、跌落工况下发生圆度变形，导致枪机卡滞。

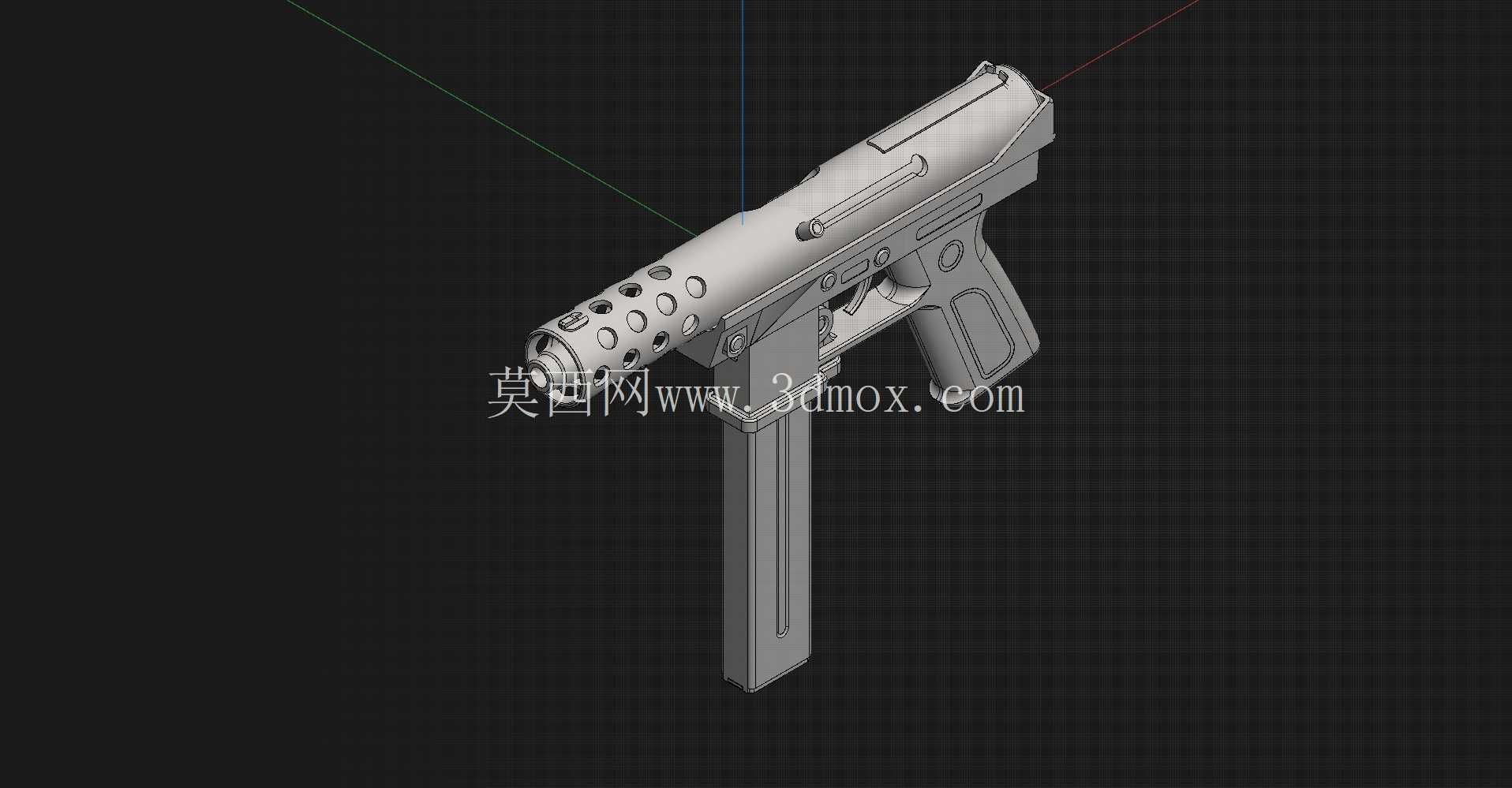

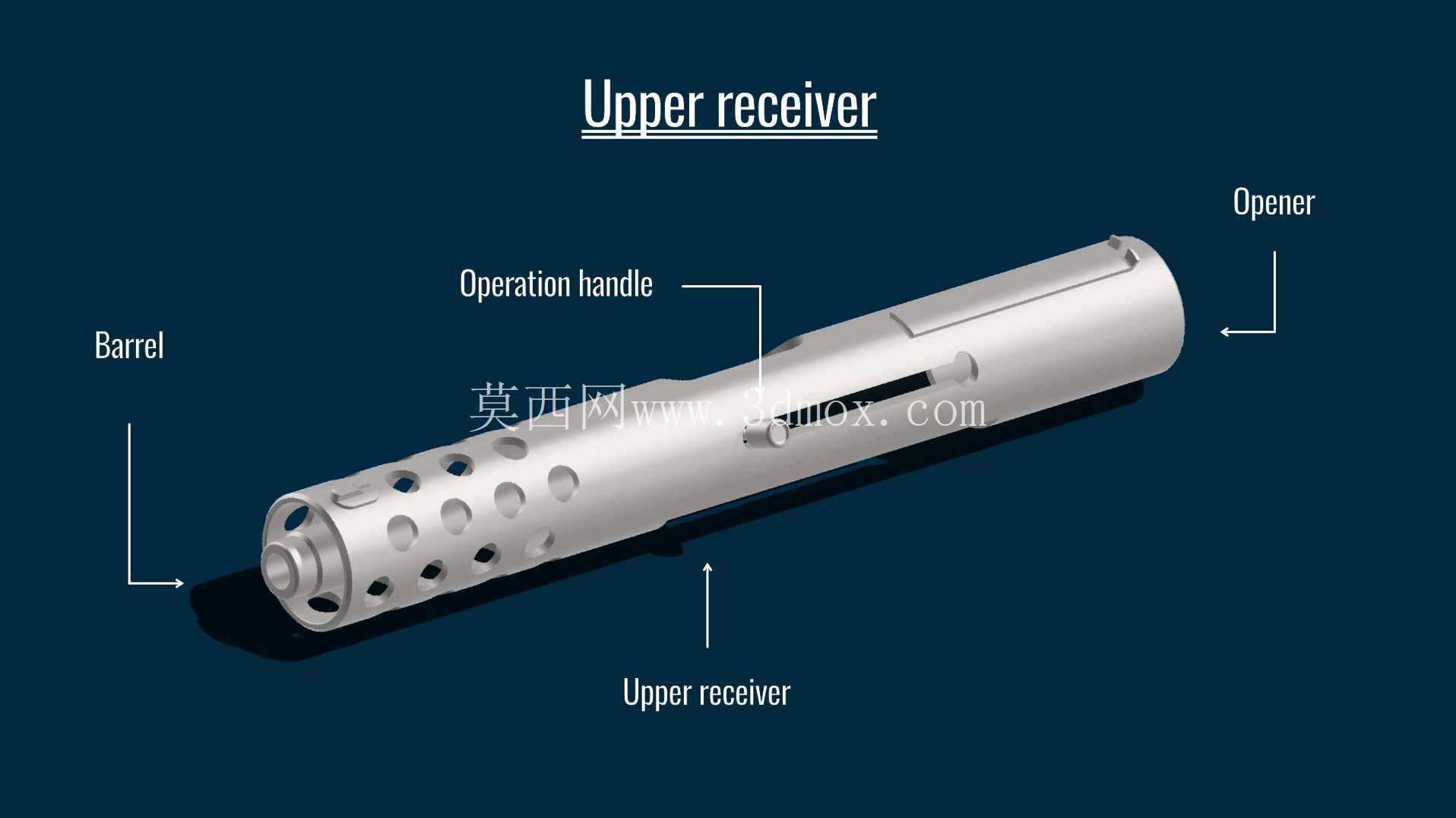

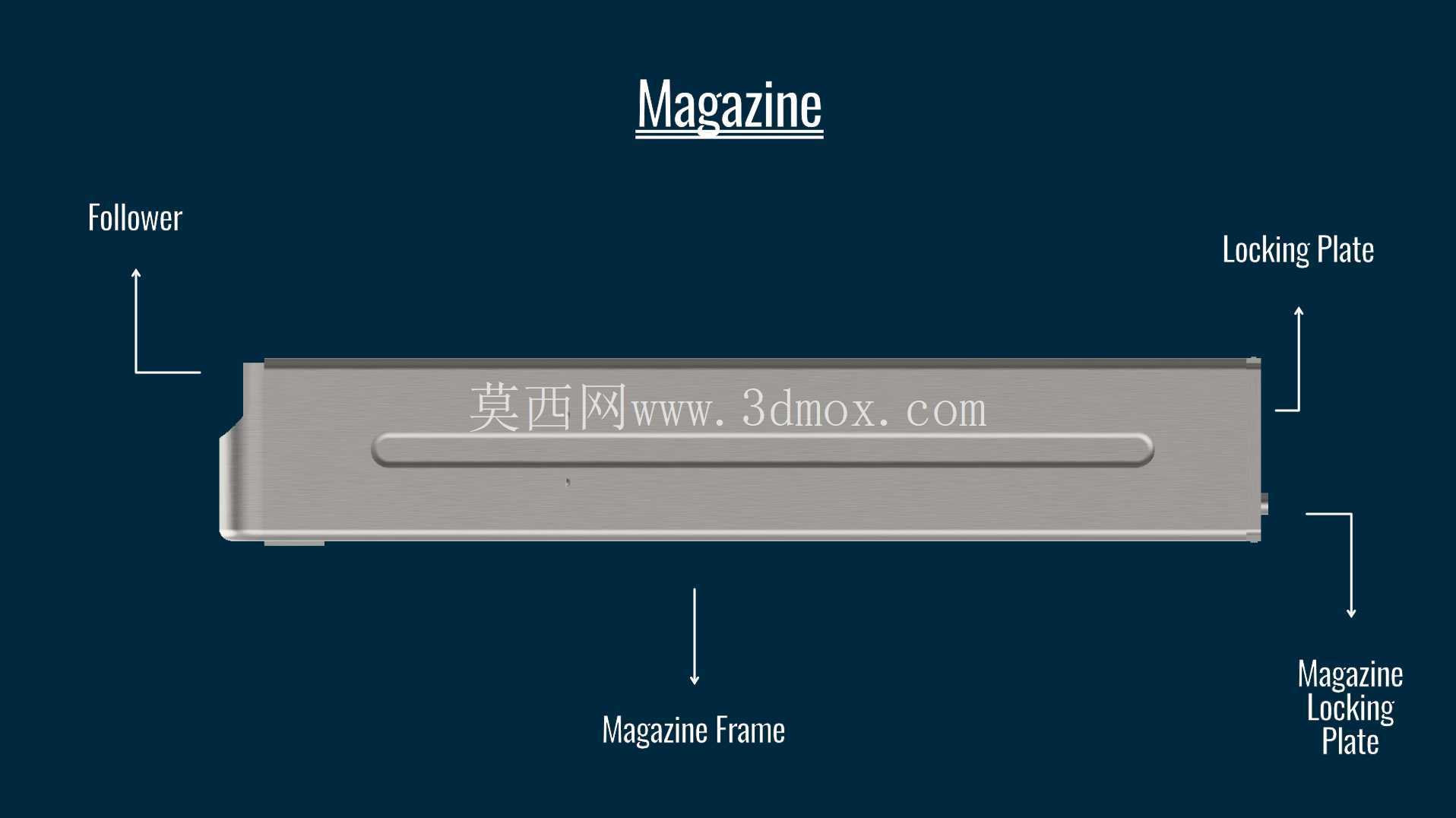

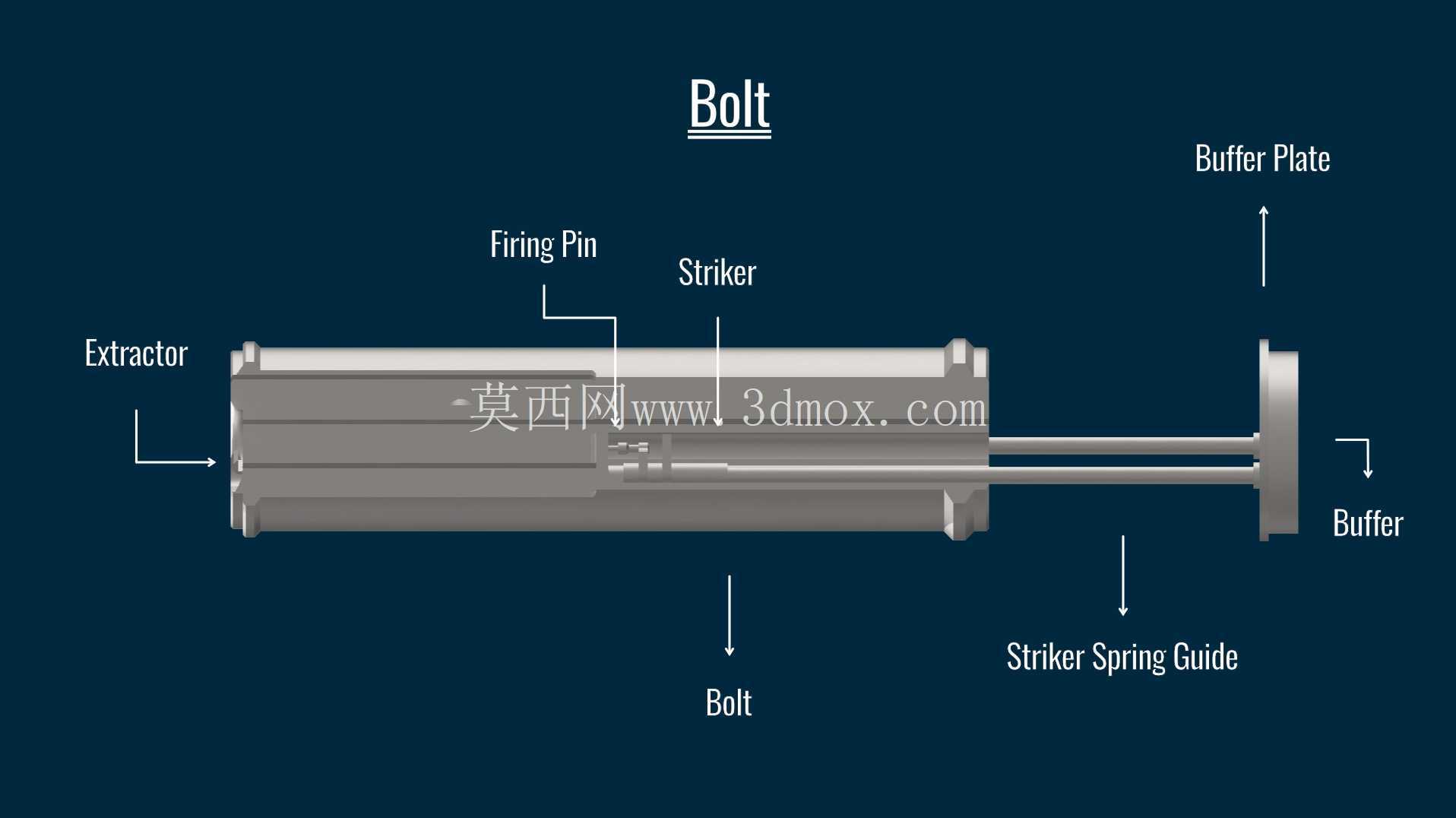

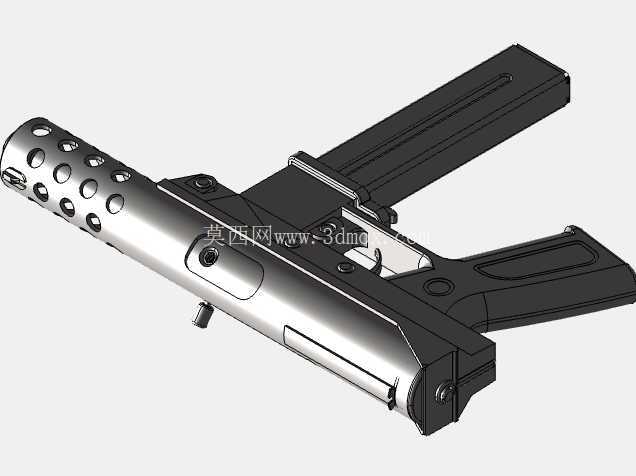

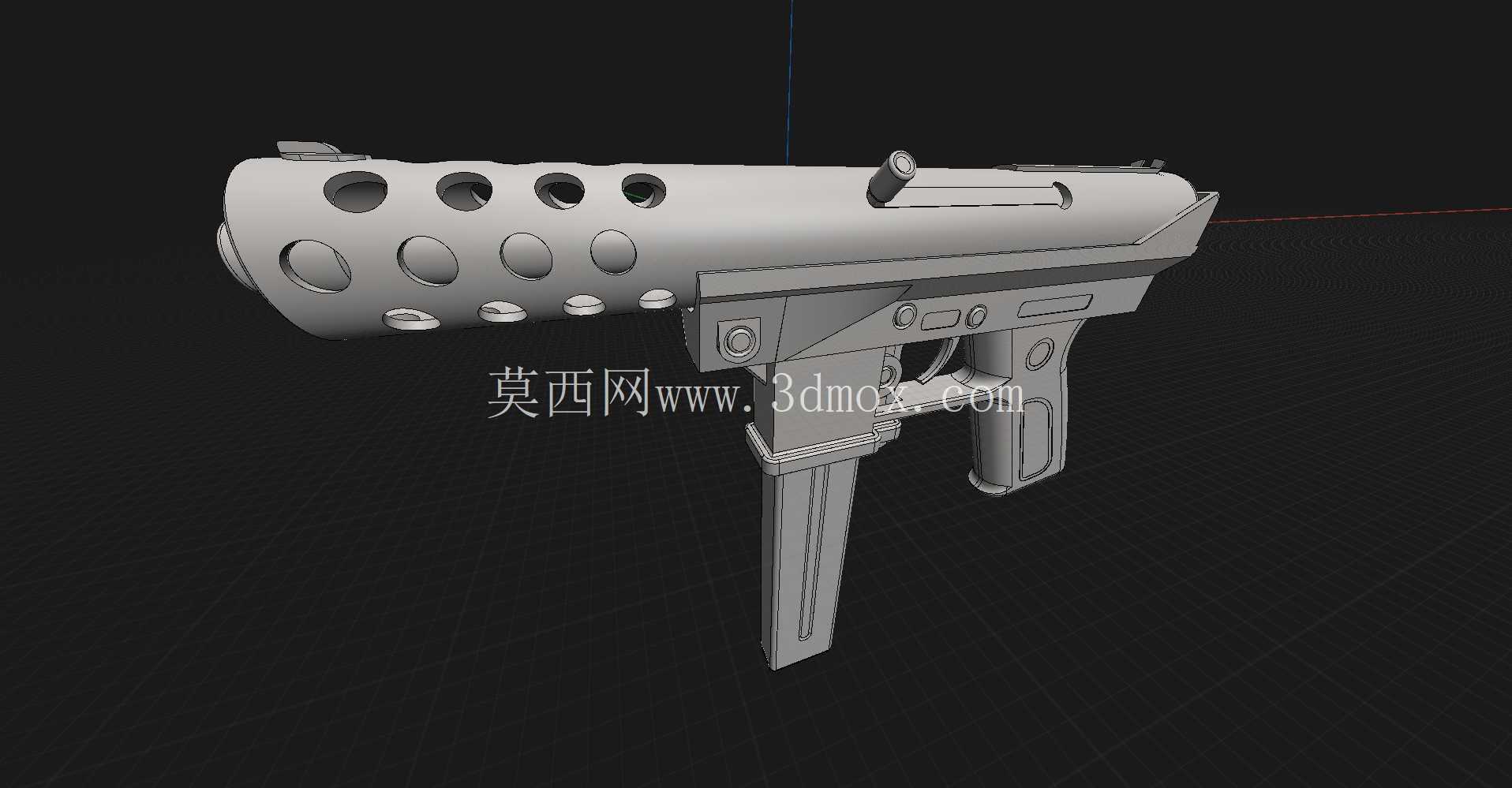

　　建模时首先确立机匣主轴线为全枪装配基准，前端枪管同轴段从机匣前端面伸出，枪管尾部与机匣内膛采用过盈配合加横向销钉定位，保证枪管轴线与枪机运动轴线的同轴度控制在0.05mm以内，避免射击过程中出现弹头偏心、枪机撞击枪管尾端的故障。机匣下方倾斜布置的弹匣井为独立焊接/螺接组件，倾斜角度设计为15度，适配双排供弹弹匣的进弹轨迹，使弹匣内最上方枪弹在复进簧推动枪机前行时，可顺利沿导弹斜面进入弹膛，该角度在建模时需严格匹配弹匣插口与机匣内部进弹口的相对位置，若角度偏差超过2度，就会出现首发弹上膛卡滞、双弹进膛的故障。机匣尾部延伸段为枪机缓冲腔，内置复进簧与缓冲垫，枪机后坐行程末端撞击橡胶缓冲垫，吸收剩余后坐能量，避免刚性撞击导致机匣尾部开裂。

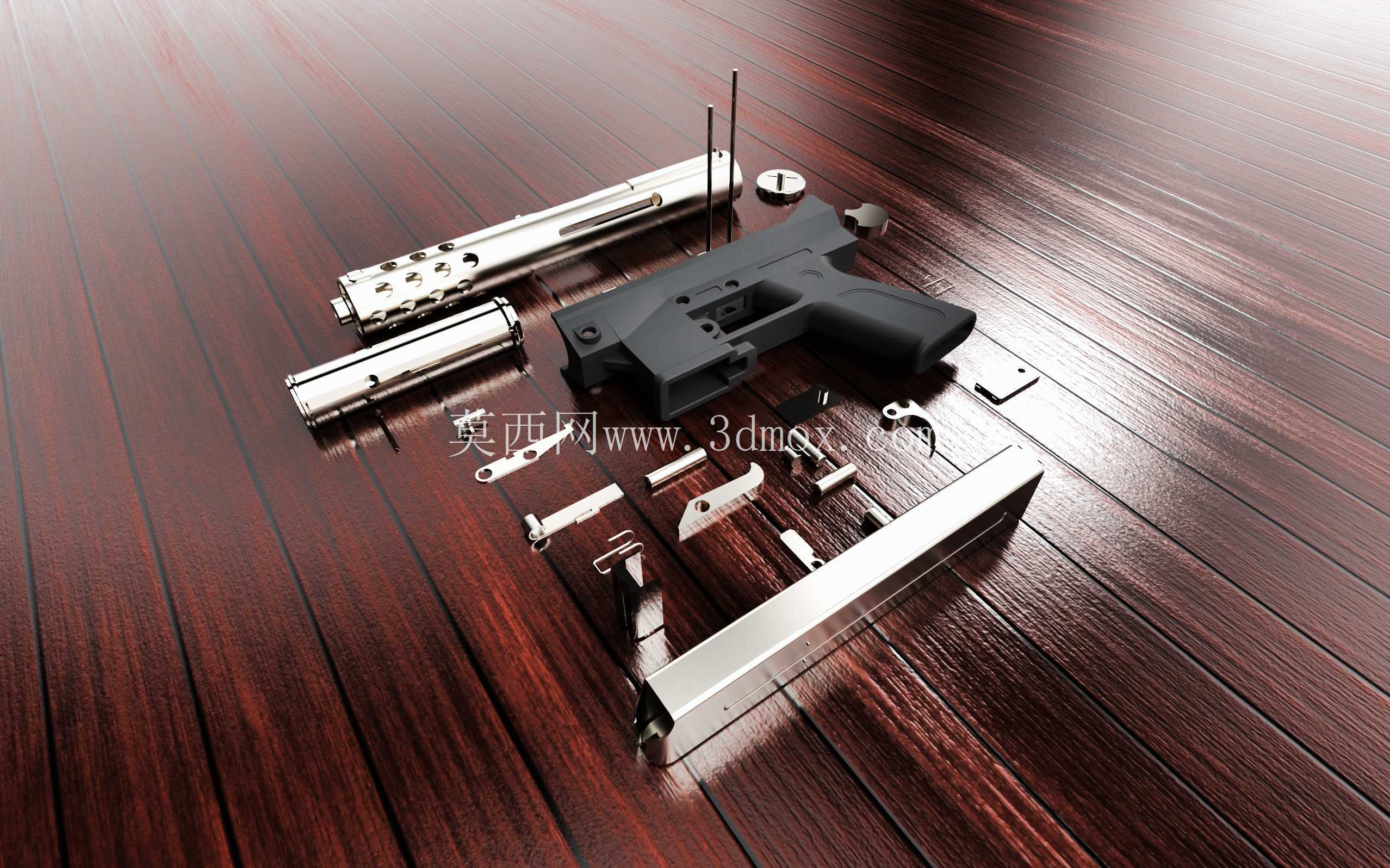

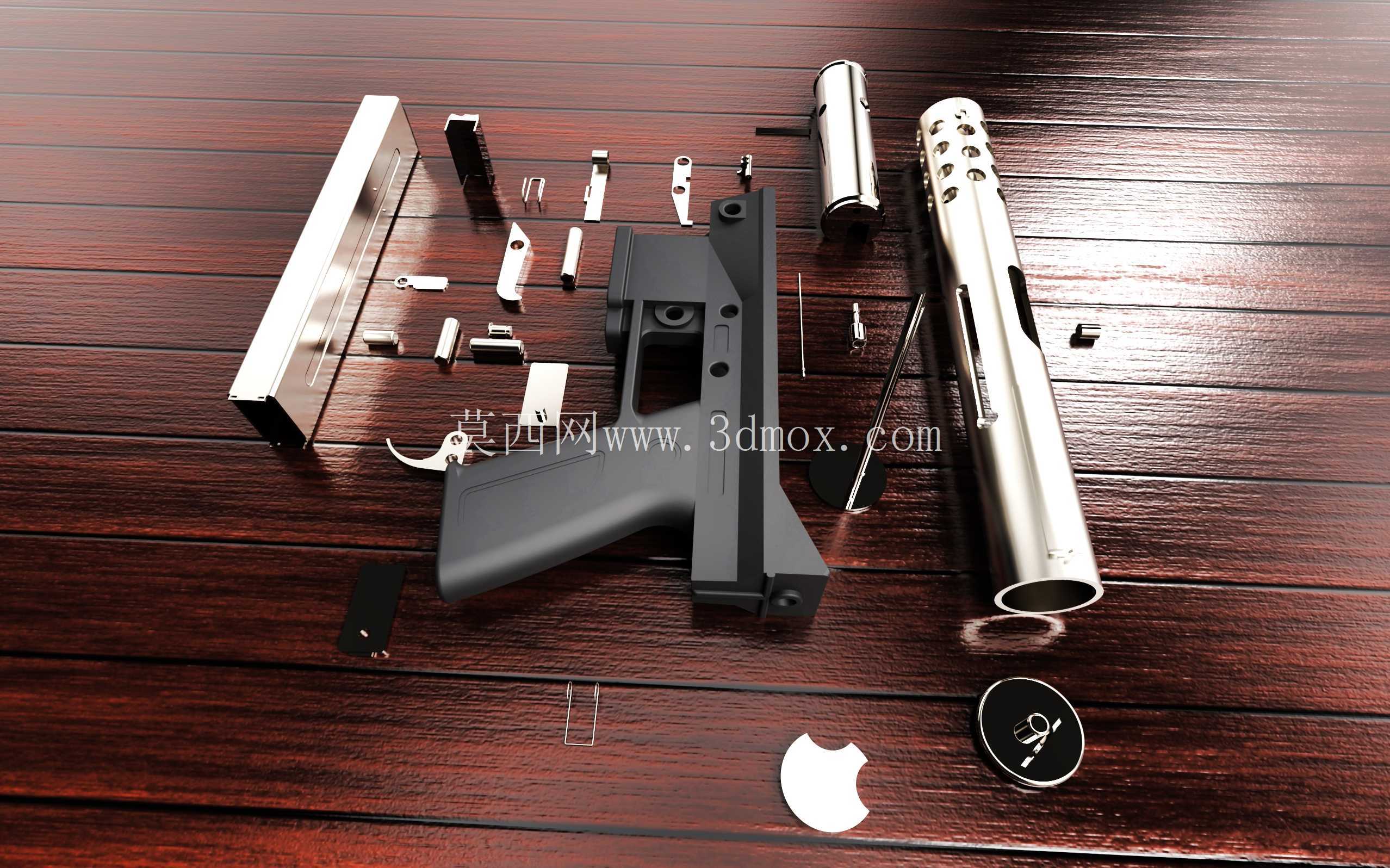

　　从实际使用场景来看，该系列枪械最初定位为民用半自动自卫武器，结构设计刻意简化，全枪零部件总数不足60个，远低于传统冲锋枪的上百个零件，这种设计思路大幅降低了生产加工难度：机匣主体采用冲压钢板卷圆焊接成型，无需复杂的五轴铣削加工，小型五金厂即可完成量产；握把、护木等非受力部件采用廉价聚合物注塑成型，模具结构简单，单件成型周期不足30秒，生产效率极高。在三维建模过程中，需区分钢质受力件与聚合物件的装配边界：钢质机匣、枪管、枪机、发射机座为核心受力组件，装配间隙控制在0.1mm以内，保证运动件往复顺畅；聚合物护圈套在机匣外部，通过卡扣与机匣外圆定位，预留0.3mm的装配间隙，抵消温度变化带来的材料热胀冷缩差，避免低温环境下聚合物收缩箍紧机匣，影响内部枪机运动。

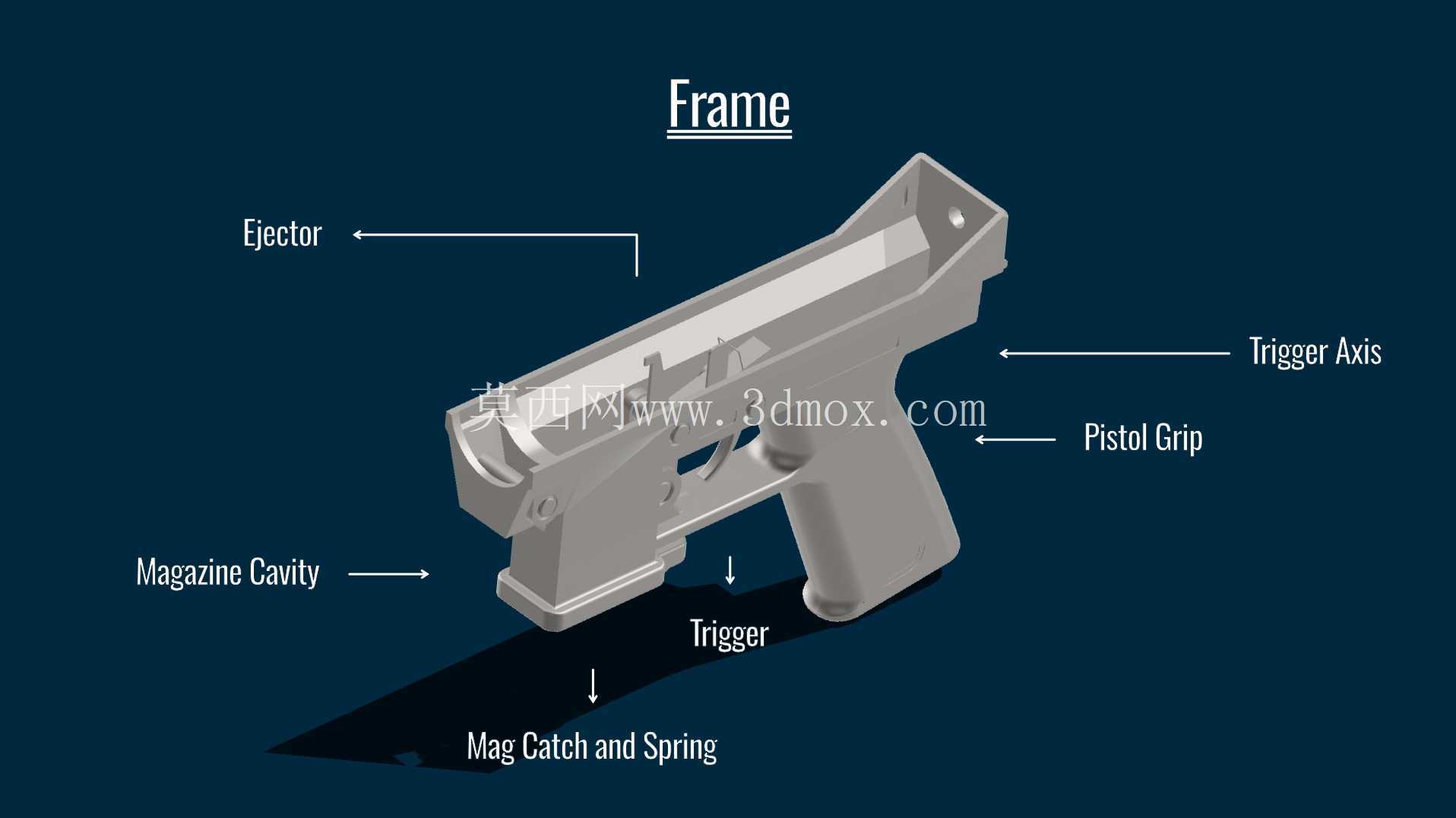

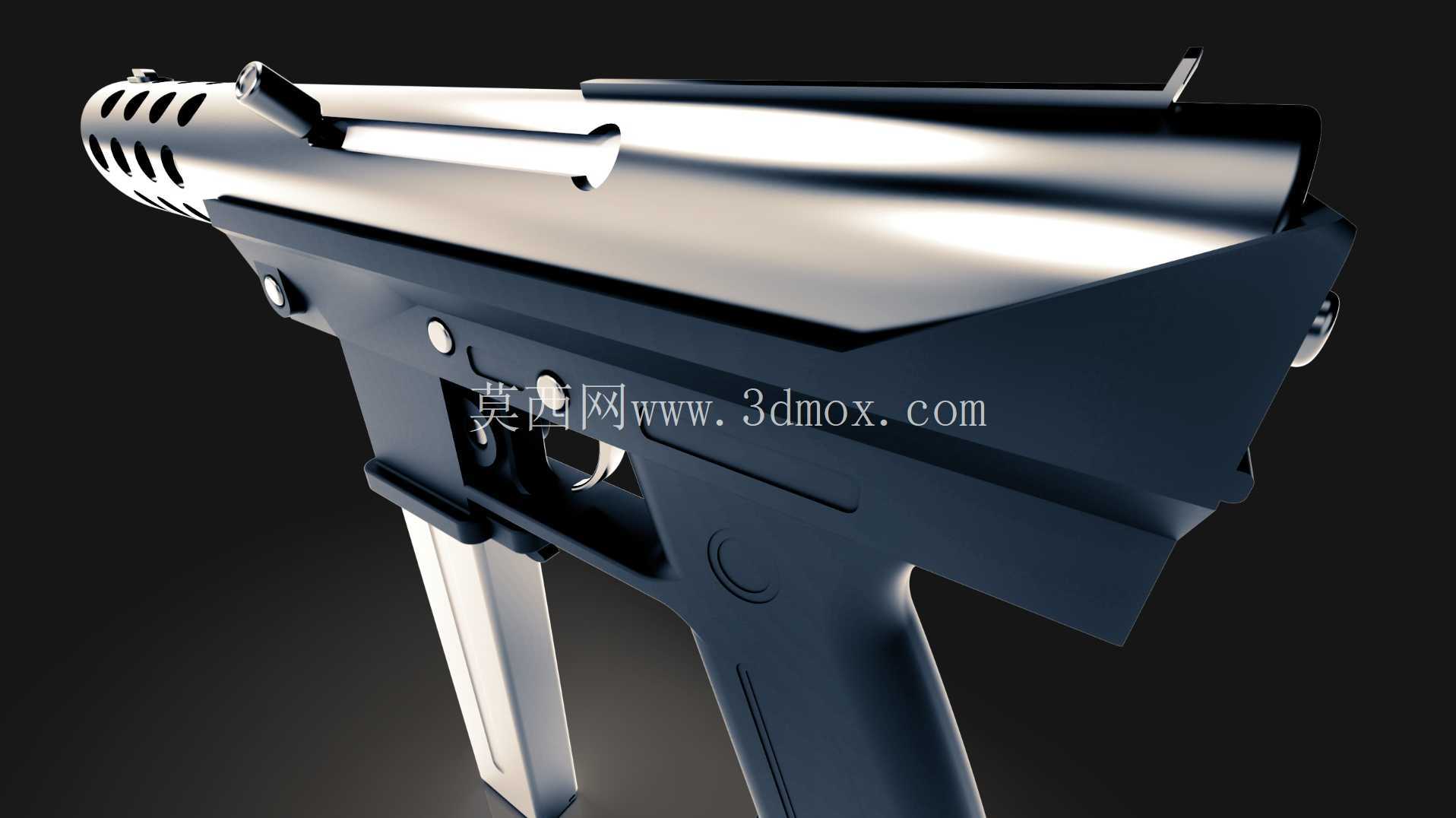

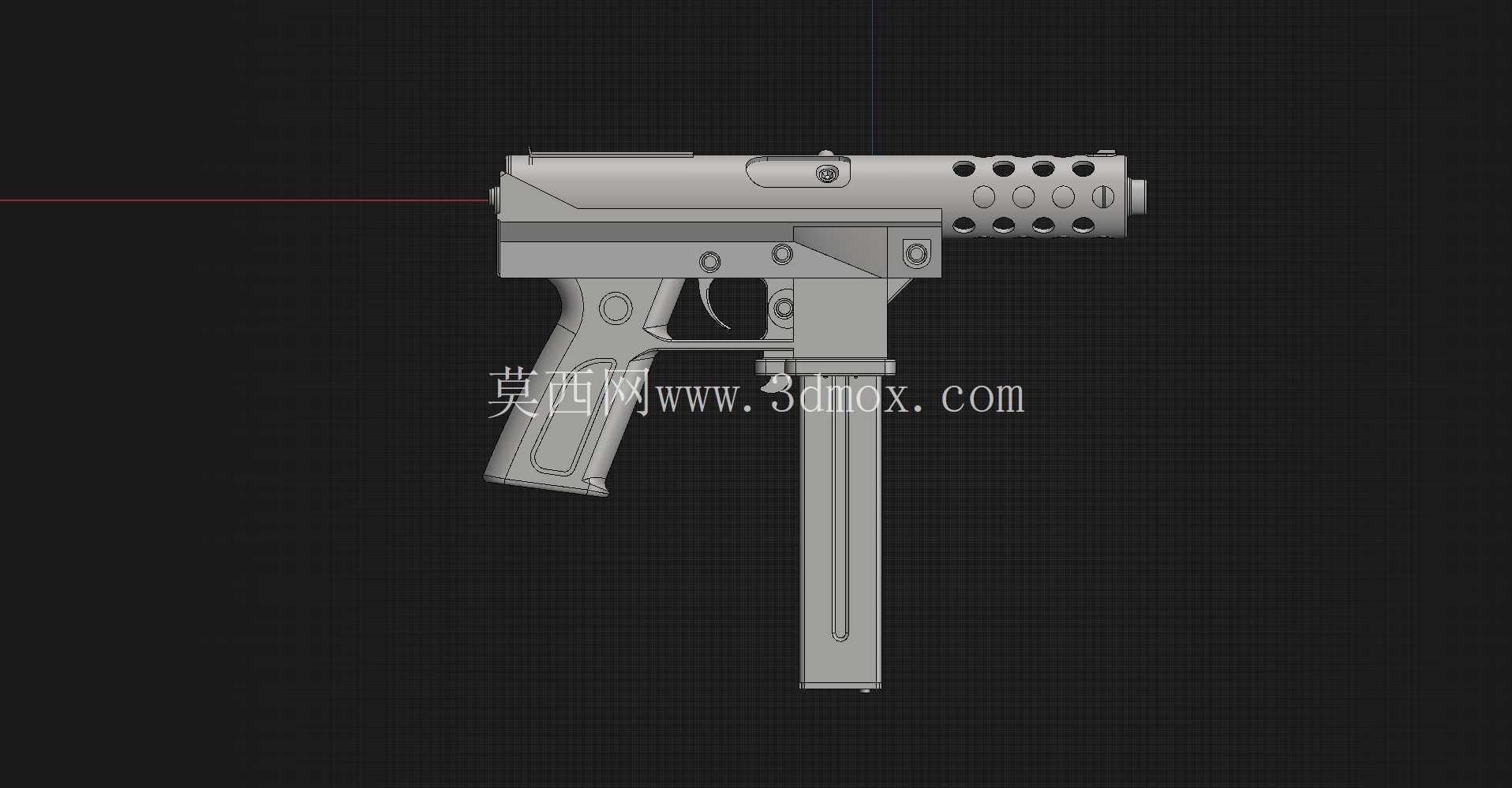

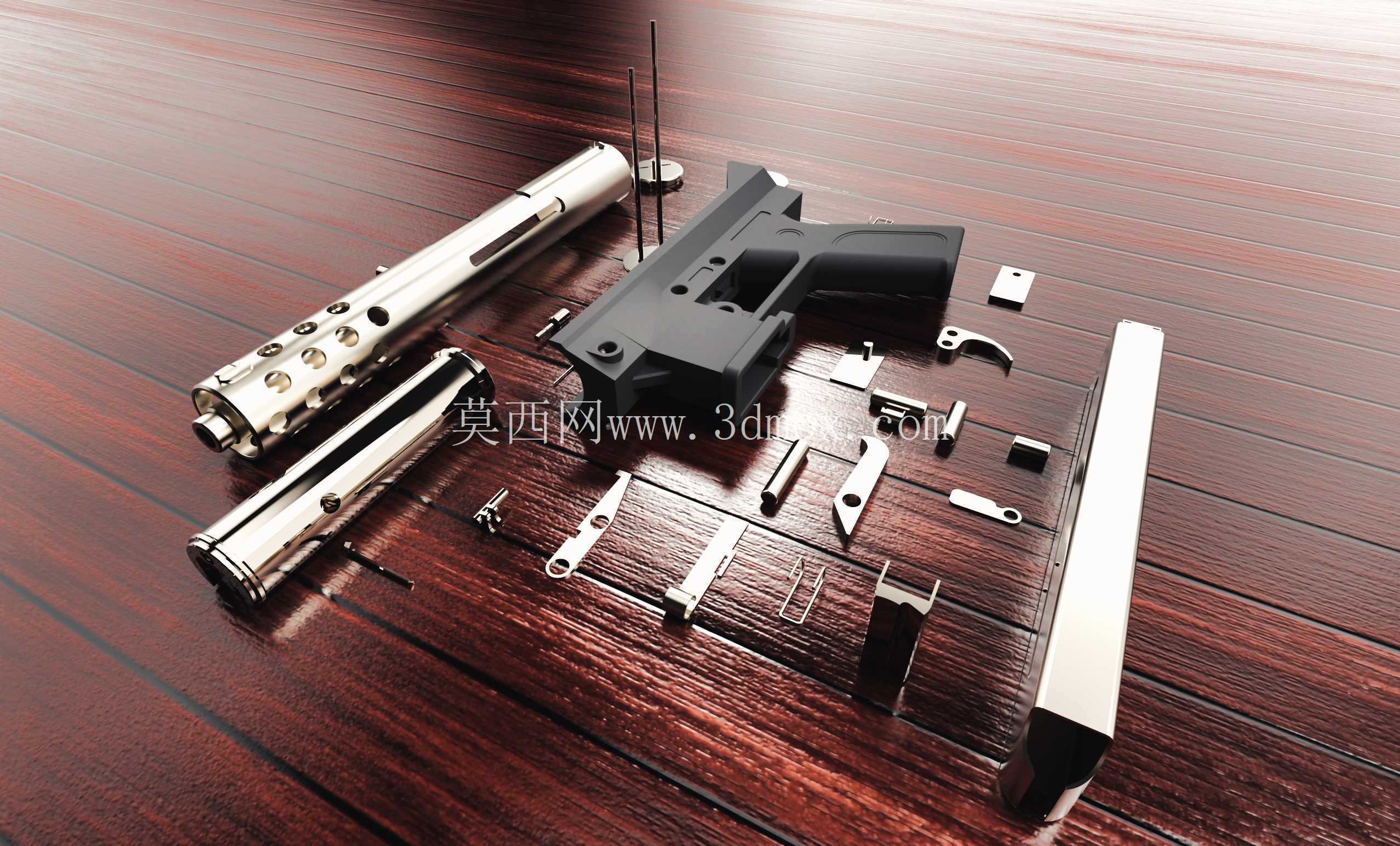

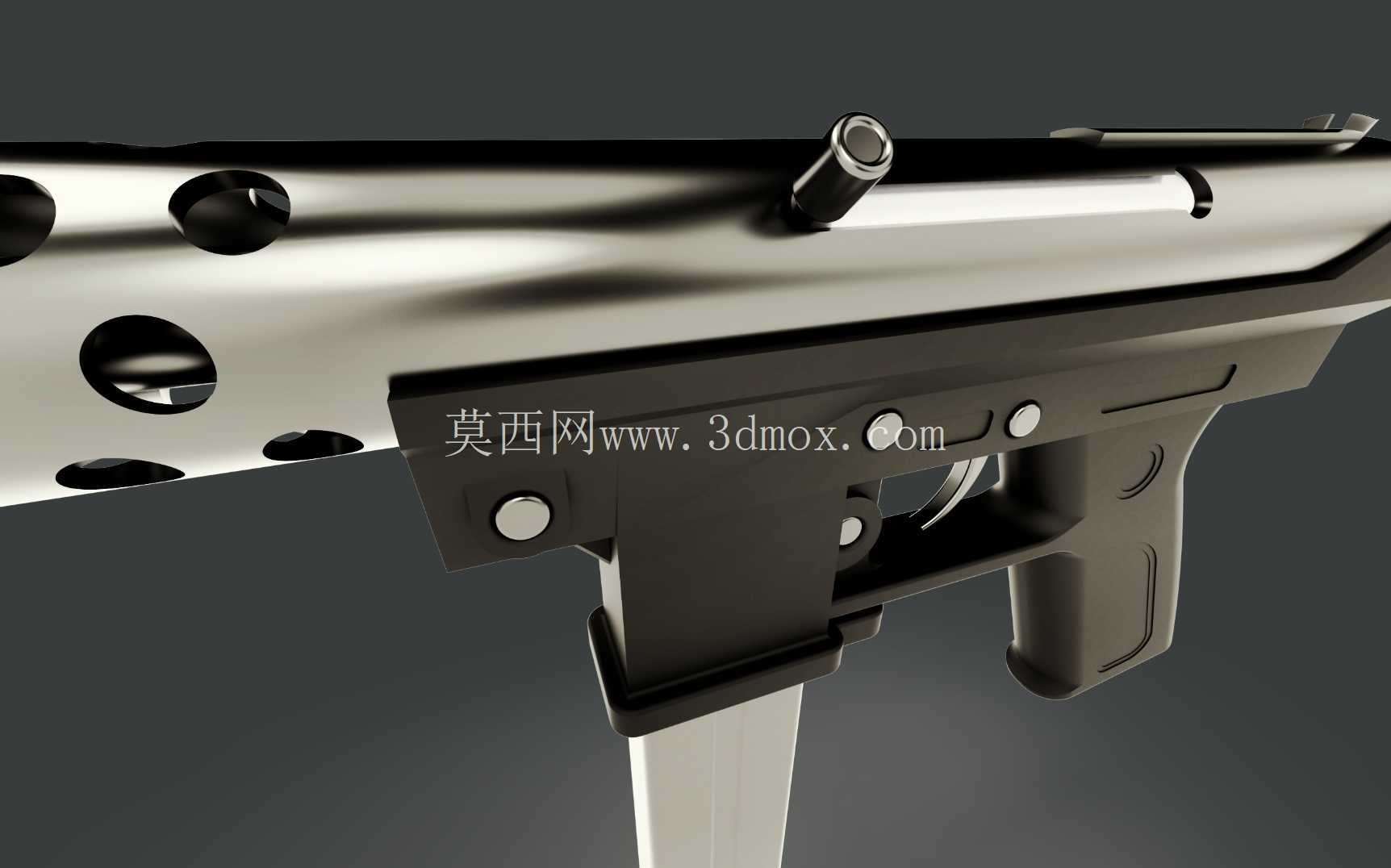

　　外形尺寸与安装边界方面，全枪展开长度约317mm，枪管长度约127mm，空枪重量控制在1.2kg左右，紧凑的尺寸设计使其可收纳于普通背包、车载储物格中，适配隐蔽携行需求。机匣顶部预留的简易机械瞄具安装槽为平直导轨面，前端准星通过燕尾槽压装在机匣前段，后端照门通过铆钉固定在机匣尾段，瞄具基线高度仅高出机匣轴线20mm，降低射击时的瞄准基线高度，减少射手头部暴露面积。扳机组件布置在机匣下方、弹匣井前方的独立发射机座内，发射机座通过两根横销与机匣连接，拆解时仅需推出两根固定销，即可将整个扳机组件从机匣下方取出，日常维护擦拭时无需拆解整个机匣内部的枪机与复进簧，大幅降低了普通用户的维护门槛。

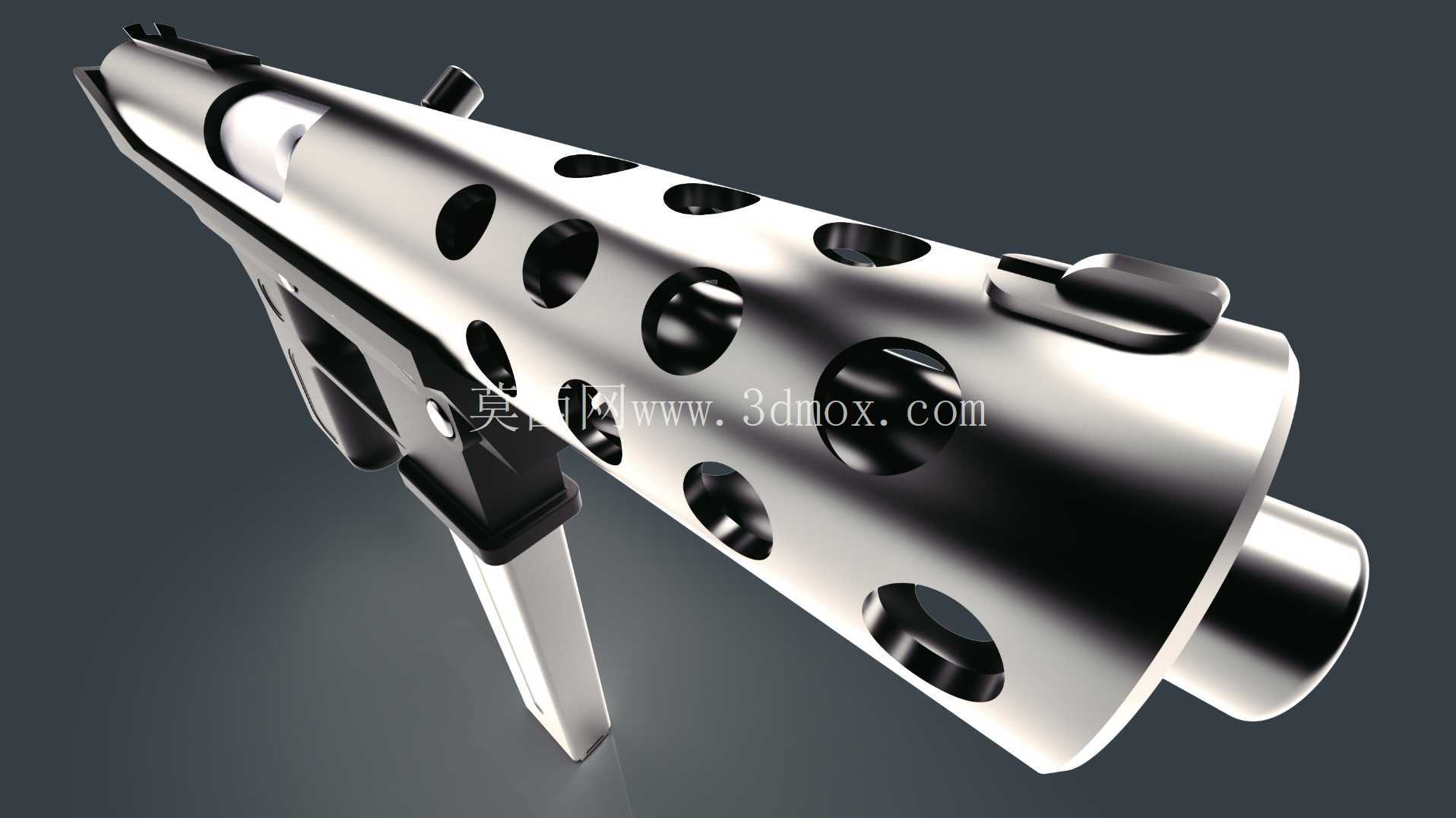

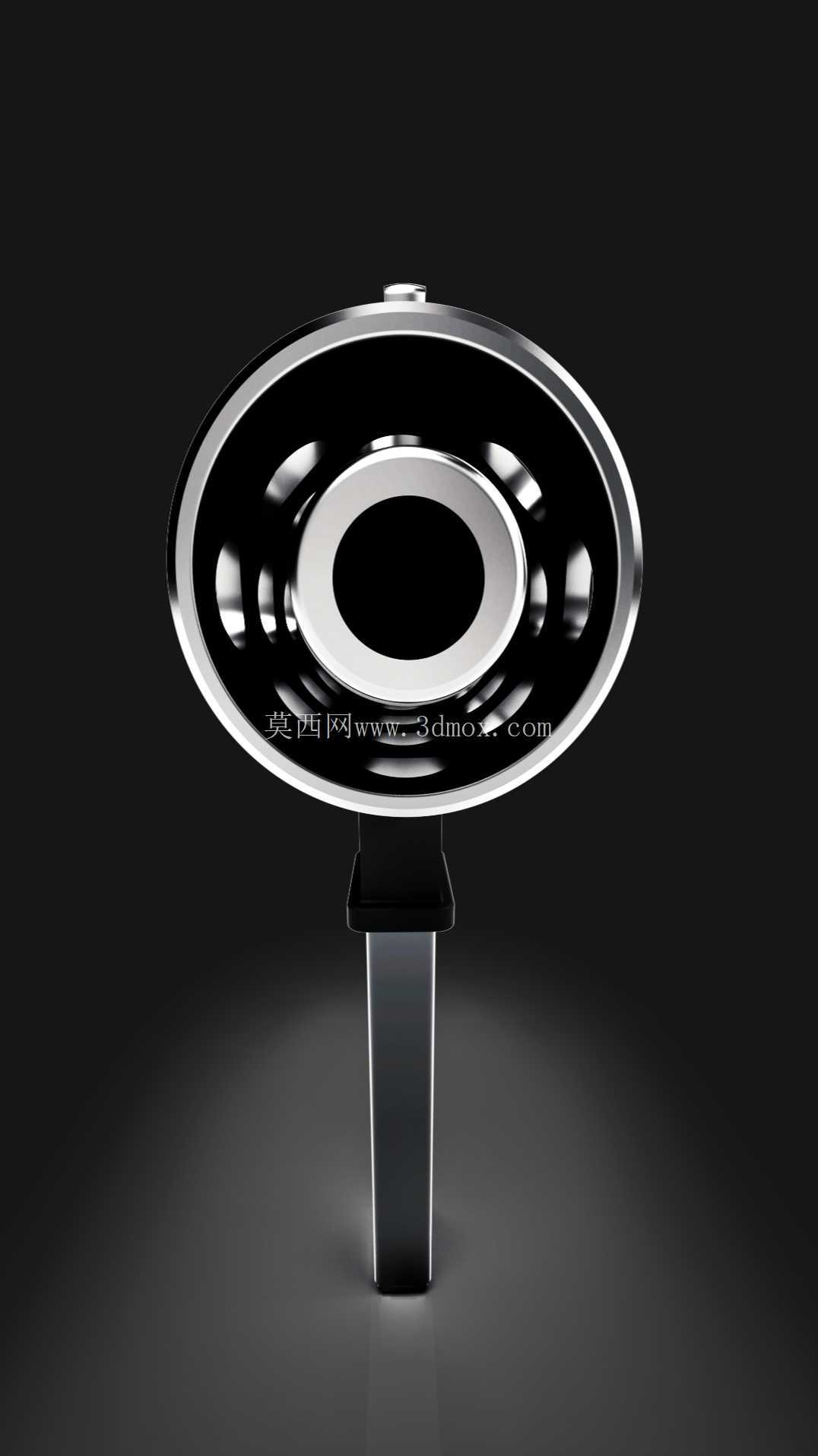

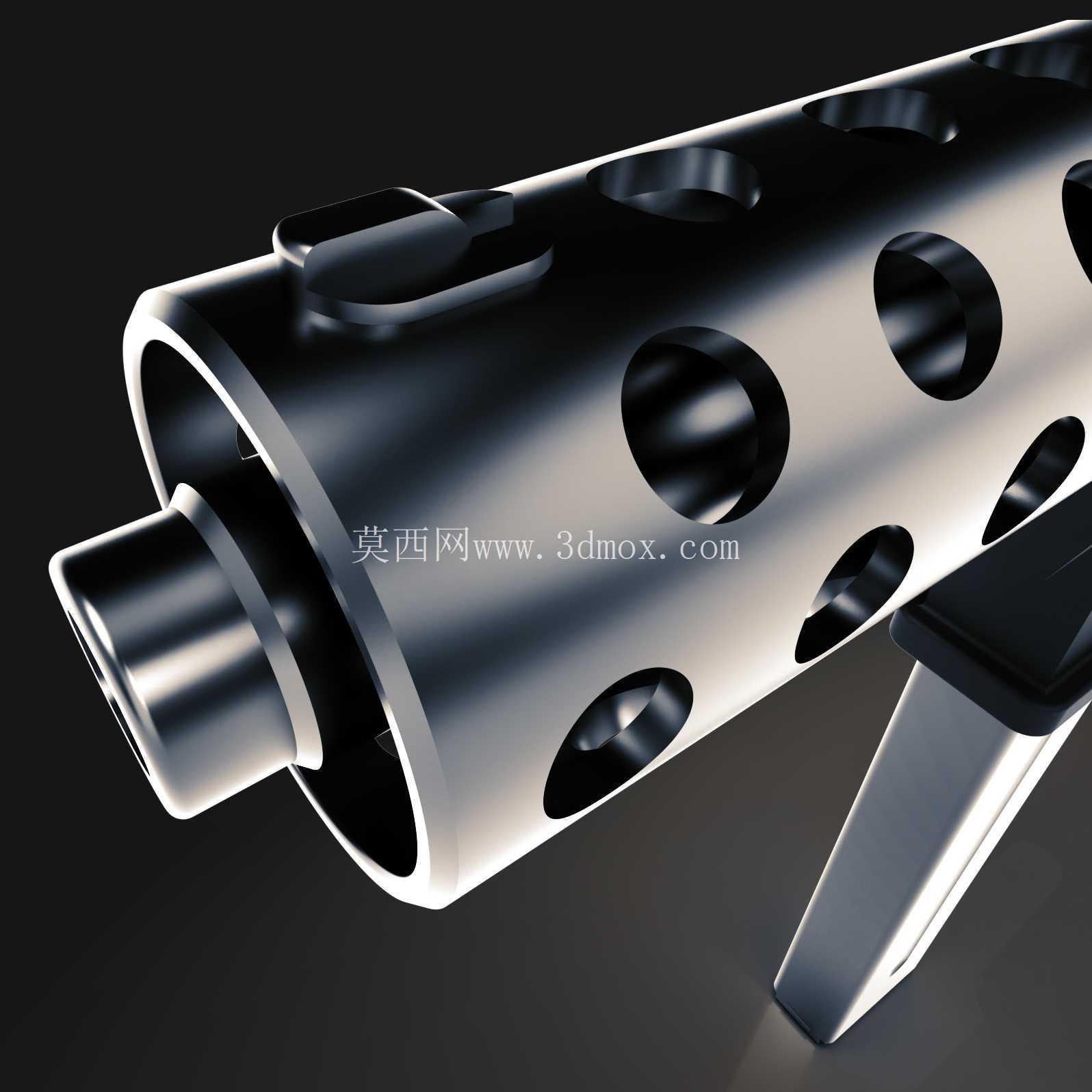

　　周向减重孔的排布在建模时遵循等强度原则：机匣中部枪机往复运动的核心受力区，开孔直径控制在12mm，孔间距保留15mm的实体筋位，保证机匣径向刚度；机匣前后端非受力区开孔直径可放大至18mm，进一步削减重量。所有开孔边缘均做0.5mm的圆角倒角，避免冲压加工后产生的锐边裂纹，同时消除应力集中点，防止枪械在长期后坐冲击下沿开孔边缘产生疲劳裂纹。枪口位置加工有0.5mm宽的防滑卡槽，可适配外置消焰器、补偿器等附件，附件通过螺纹与枪口连接，螺纹规格为标准M14x1左旋螺纹，与同口径民用枪械附件通用。该系列枪械的简化设计思路同时体现在故障容错性上：各零部件的尺寸公差带放得较宽，即使少量零件出现轻微磨损、变形，仍可完成自动循环，在沙尘、泥水等恶劣环境下，只需简单擦拭即可恢复射击功能，这种高冗余度的结构设计，也是其在民用市场获得广泛应用的核心工程原因。
