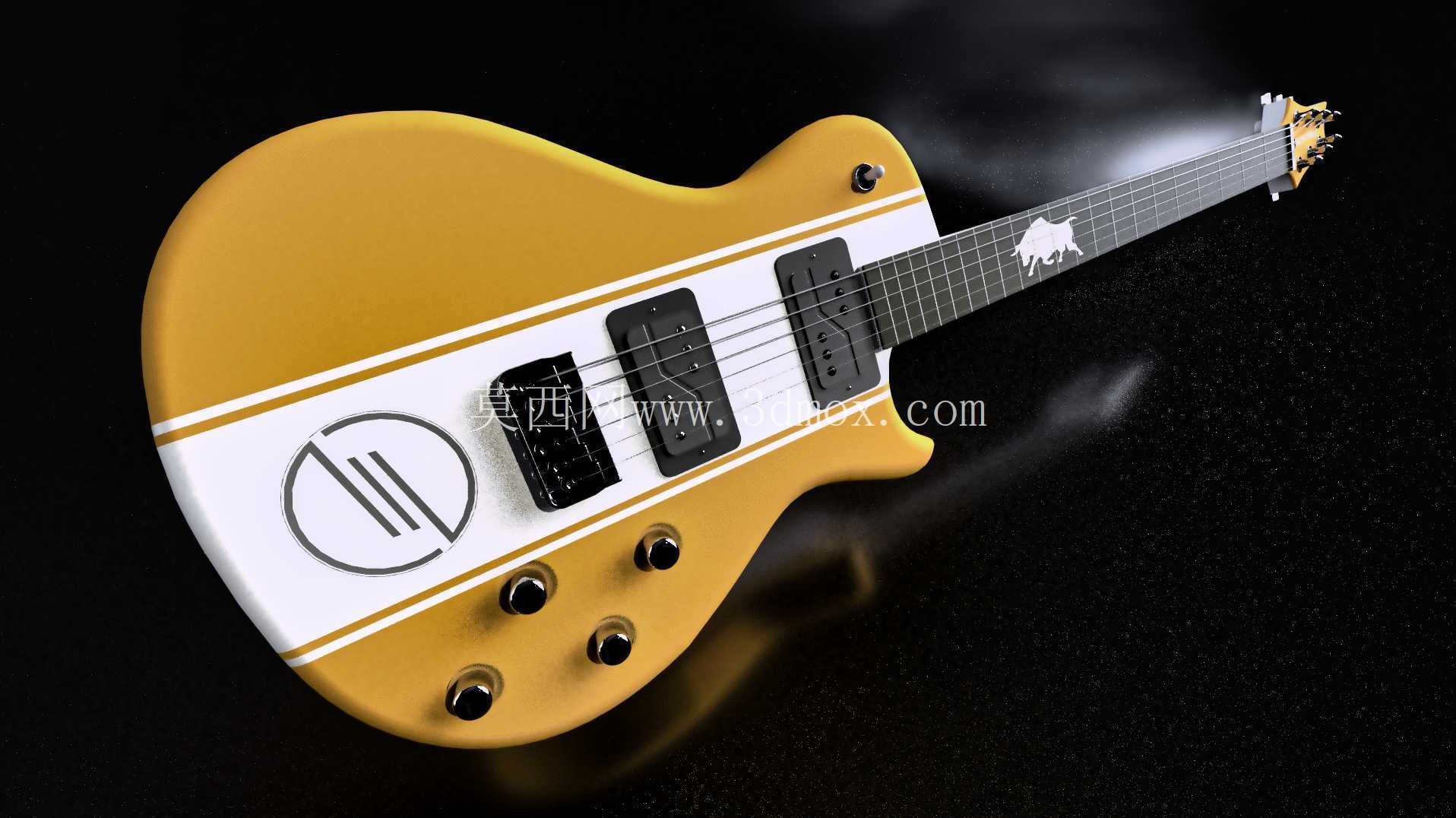

Taurus款定制电吉他结构三维设计

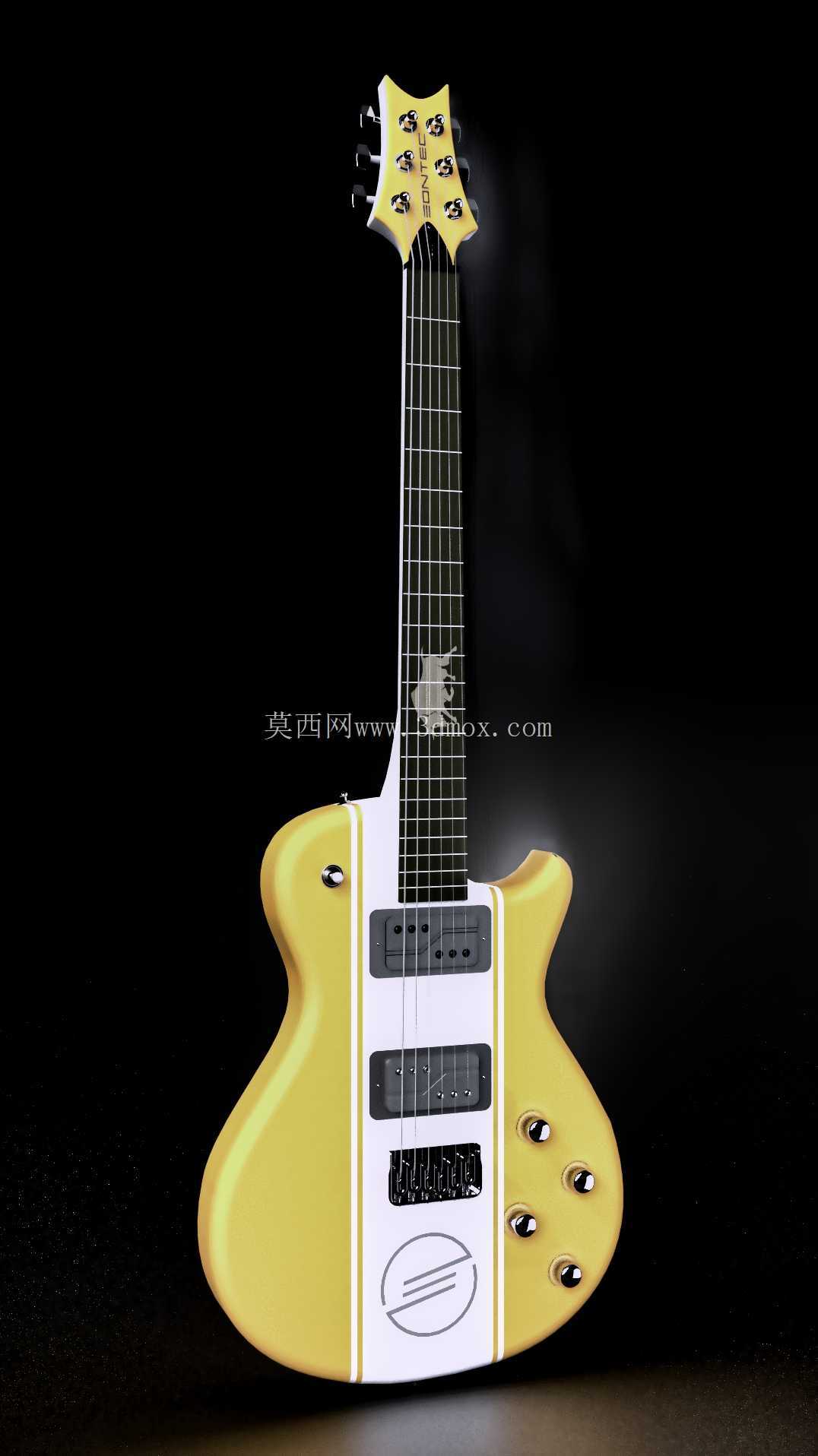

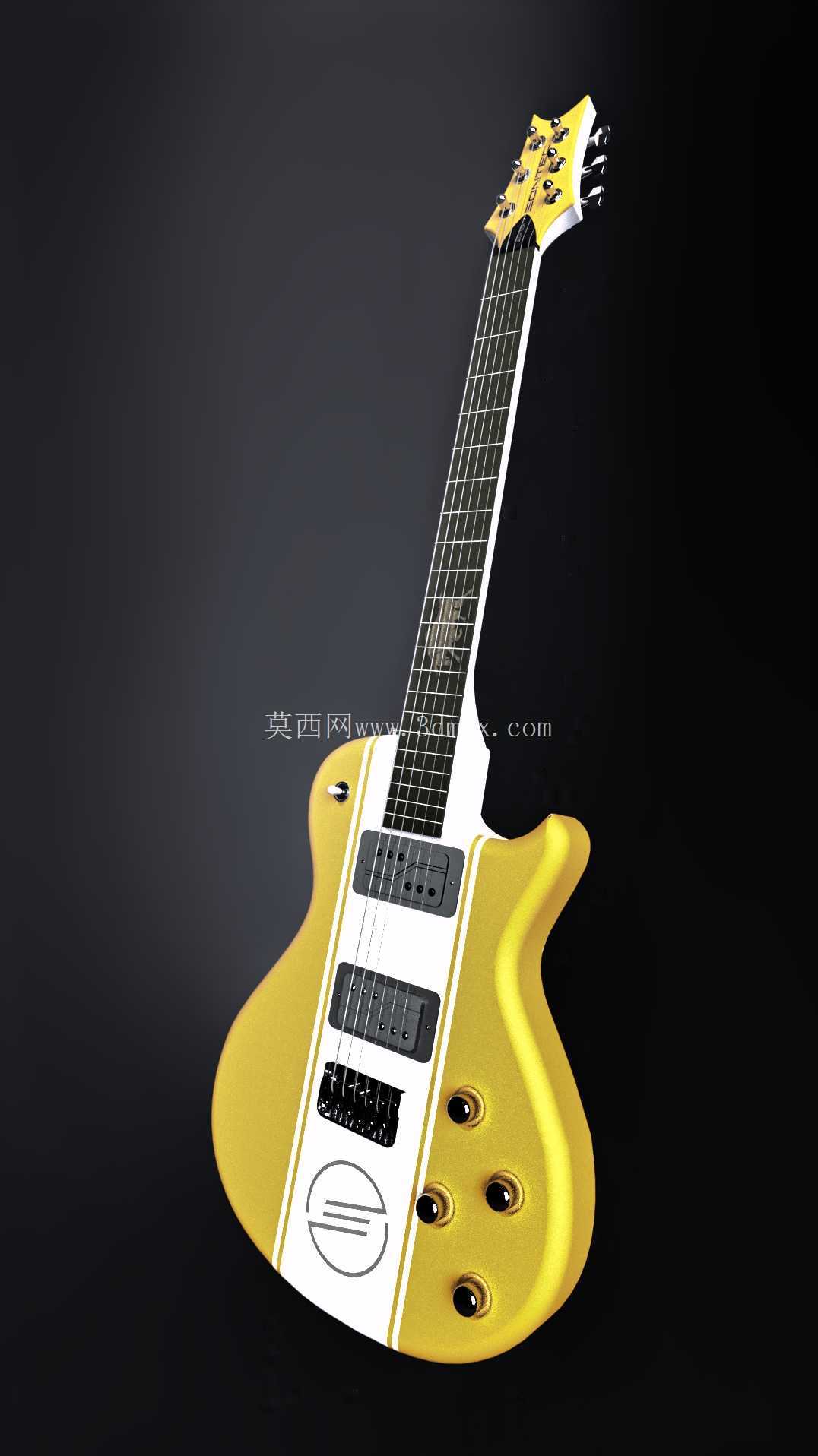

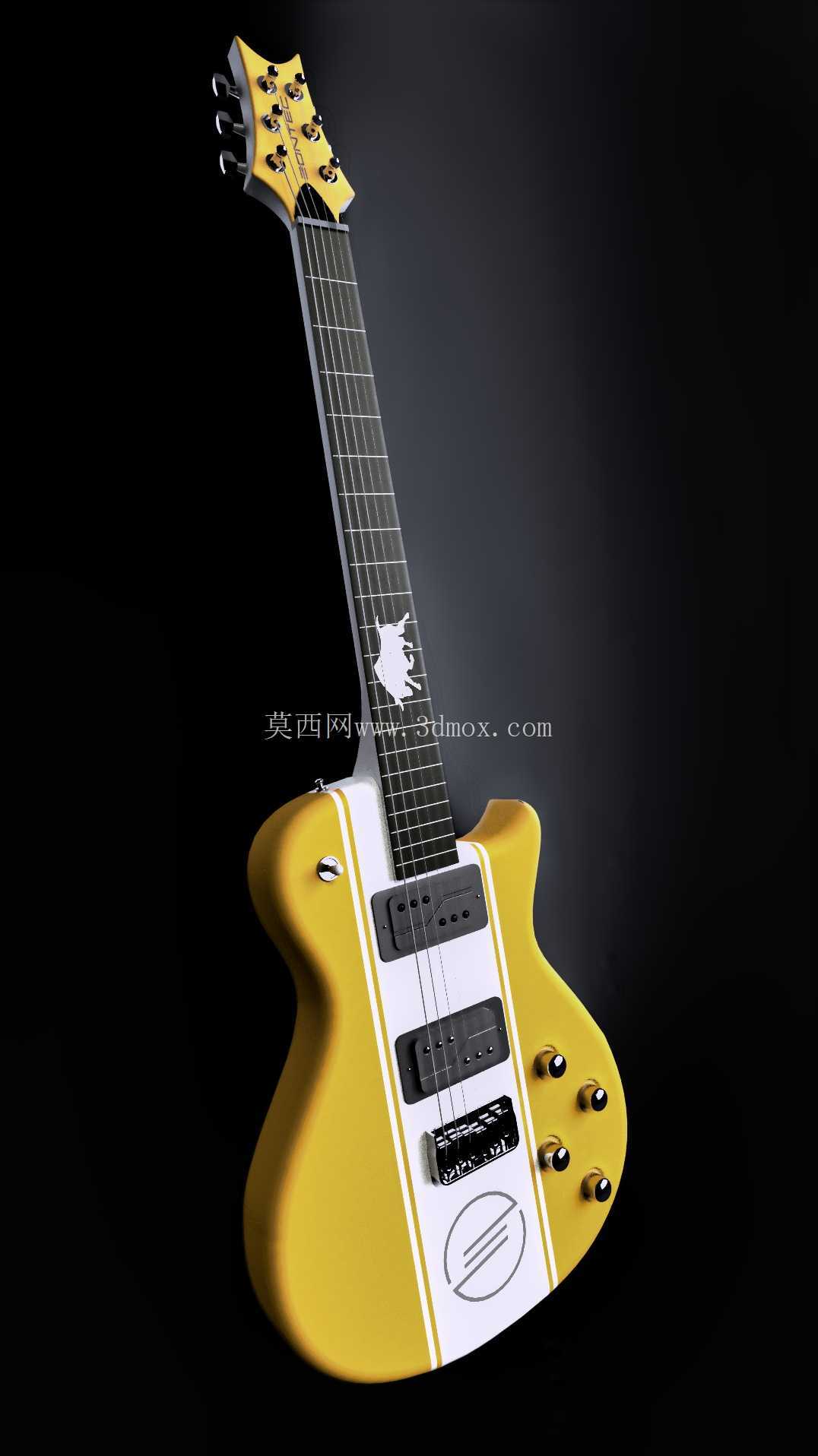

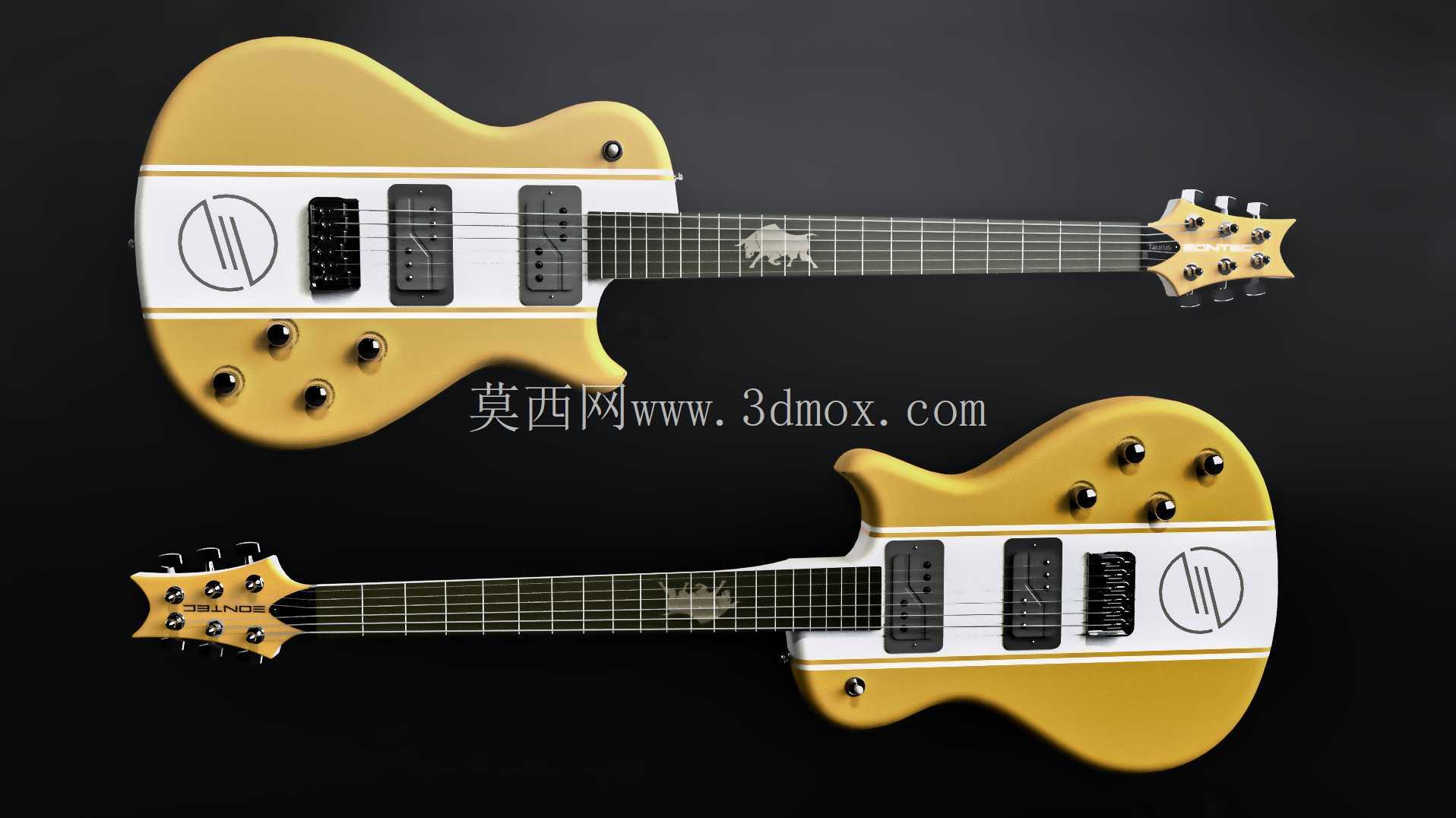

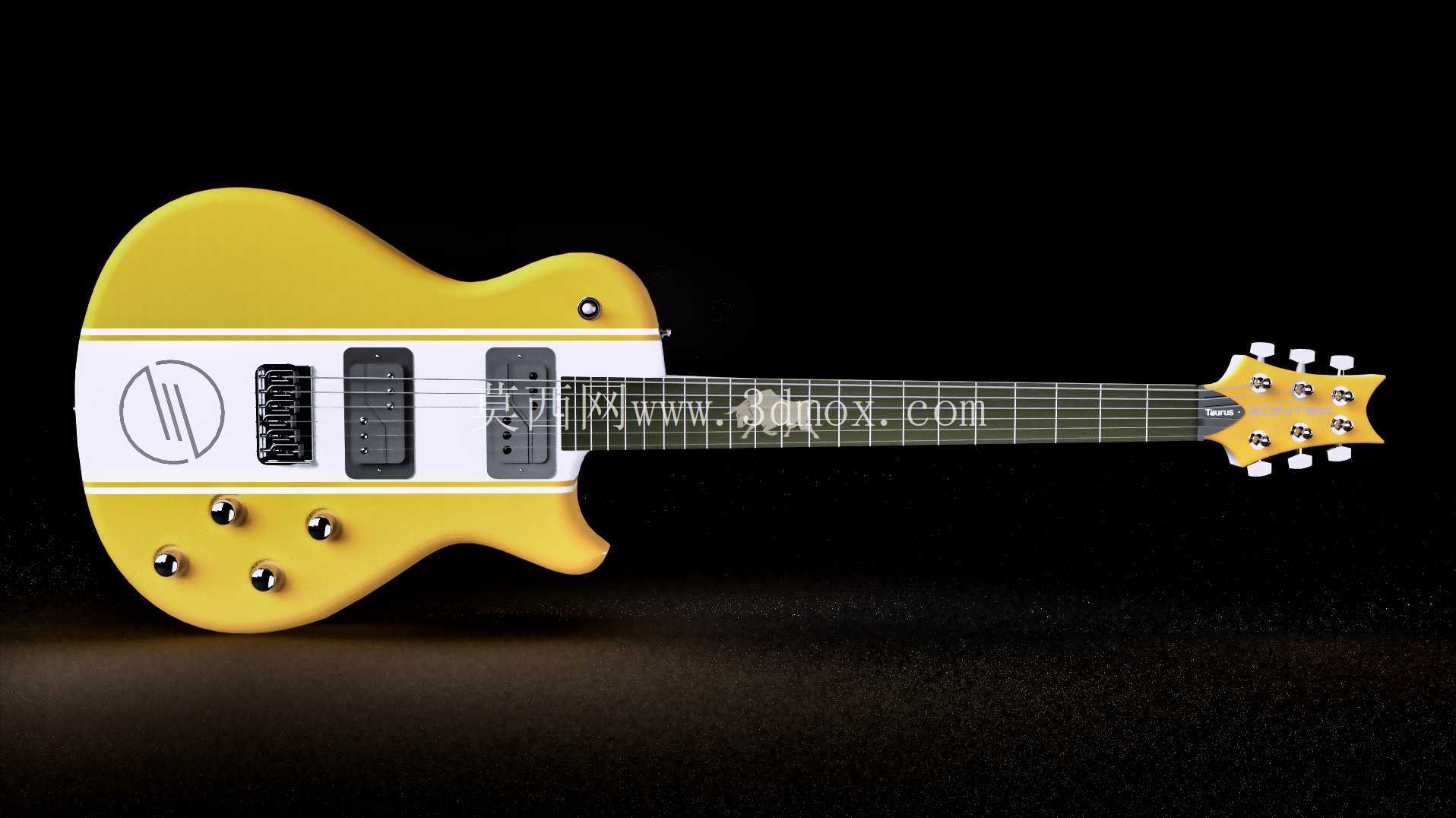

该电吉他结构设计围绕现代电声乐器的演奏需求与工业量产适配性展开，核心覆盖琴身结构、拾音系统布局、操控组件排布三个核心模块的工程化落地。从实际应用场景来看，该结构可适配工作室录音、现场舞台演出、定制乐器量产打样等多个场景，琴身采用的对称缺角造型既保留了经典单缺角电吉他的高把位演奏可达性，又通过对称化的轮廓优化了压铸量产时的模具进料流道设计，减少压铸过程中琴身边角位置的冷隔、缺料缺陷。

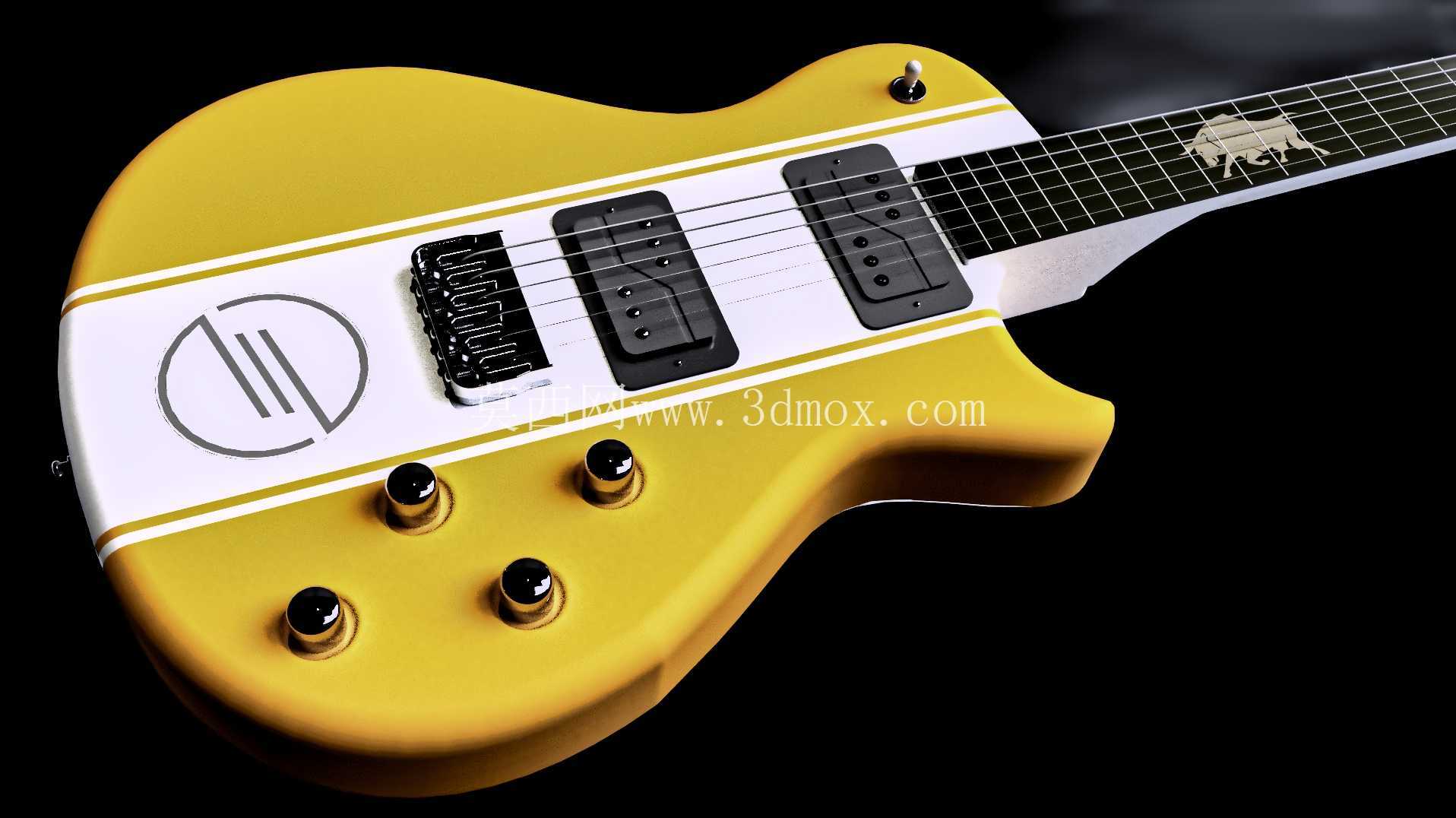

拾音系统采用双 humbucker 双线圈拾音器布局，琴颈位置拾音器侧重中低频音色输出，适配节奏声部的厚重音色需求，琴桥位置拾音器侧重中高频解析力，可满足主音演奏时的音色穿透力要求，两个拾音器的安装槽位在琴身压铸阶段直接预留成型，槽位公差控制在0.1mm范围内，可直接适配市面主流规格的双线圈拾音器直接安装，无需二次铣削加工。操控区域的四个旋钮分别对应两个拾音器的音量、音色调节，旋钮安装孔位同轴度公差控制在0.05mm，确保电位器安装后旋钮转动无卡滞、无偏心晃动问题，拾音器切换开关布置在琴身靠近琴颈接合的上侧位置，符合演奏时右手拨弦间隙快速切换拾音器的操作习惯，无需大幅度移动手部即可完成音色切换操作。

琴身主体采用压铸工艺成型的结构设计，琴身内部预留有标准尺寸的电路仓空间，可容纳电位器、拾音器接线、输出接口等全部电路组件，电路仓盖板采用嵌入式安装结构，盖板与琴身表面齐平，避免演奏时手臂剐蹭影响操作。琴颈与琴身的接合位置采用螺栓连接结构，接合面做了贴合度优化，四个连接螺栓的孔位位置度公差控制在0.08mm，确保琴颈安装后与琴身中线对齐，无偏斜问题，保证琴弦在指板上的有效弦长精度，避免出现弦距偏移、打品等影响演奏体验的问题。琴身正面的白色装饰条与标识区域采用凹槽内嵌设计，装饰件嵌入后与琴身表面齐平，既保证了外观的整体性，又避免装饰件凸起影响手部在琴身表面的滑动操作。

从安装边界尺寸来看，该电吉他整体有效弦长采用行业通用的25.5英寸标准规格，琴身总宽度控制在330mm范围内，琴身厚度在45mm，既保证了琴身握持时的贴合舒适度，又预留了足够的内部空间容纳电路与拾音器组件，琴桥安装位置采用标准的固定式琴桥安装孔位，可适配市面主流的固定式电吉他琴桥、颤音琴桥等不同配件的替换安装，无需对琴身结构做额外修改。琴身背带钉的安装位置分别布置在琴身上角与琴身底部中线位置，背带安装后琴身重心平衡，站立演奏时琴身不会出现前倾或后仰的问题，减轻长时间演奏的肩部负担。输出接口布置在琴身侧面下侧位置，接口采用标准6.35mm音频接口规格，安装后接口端面与琴身侧面齐平，避免线材插头突出过多影响演奏时的肢体动作，同时接口位置做了局部加厚处理，提升接口安装位置的结构强度，避免长期插拔线材导致接口松动、琴身开裂的问题。

整个结构设计在满足演奏功能需求的前提下，充分考虑了压铸量产的工艺可行性，所有外露边角均做了R3以上的圆角过渡，既避免压铸时的应力集中问题，又提升了握持时的触感舒适度，琴身表面的安装孔位全部采用同轴设计，减少加工工序的装夹次数，提升量产加工时的精度一致性。
