无线电遥控车3.5cc排量内燃发动机

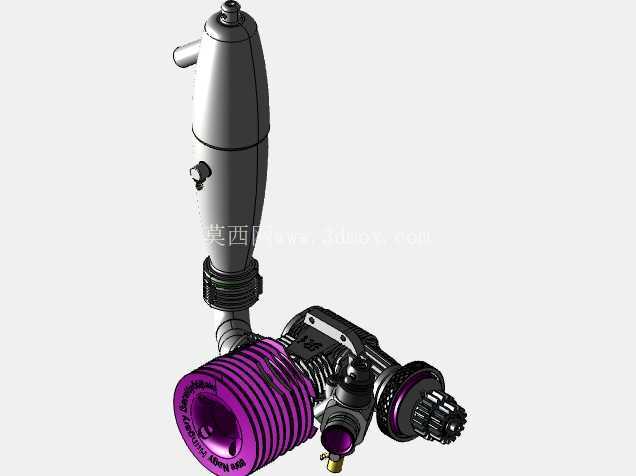

　　这套三维结构围绕1/8比例越野遥控车的动力核心展开，还原了小排量二冲程甲醇发动机从缸头散热、曲轴箱进气到离合器输出的完整装配关系，适合RC动力改装、小型内燃机结构教学以及模型车底盘布局校核时直接参考。

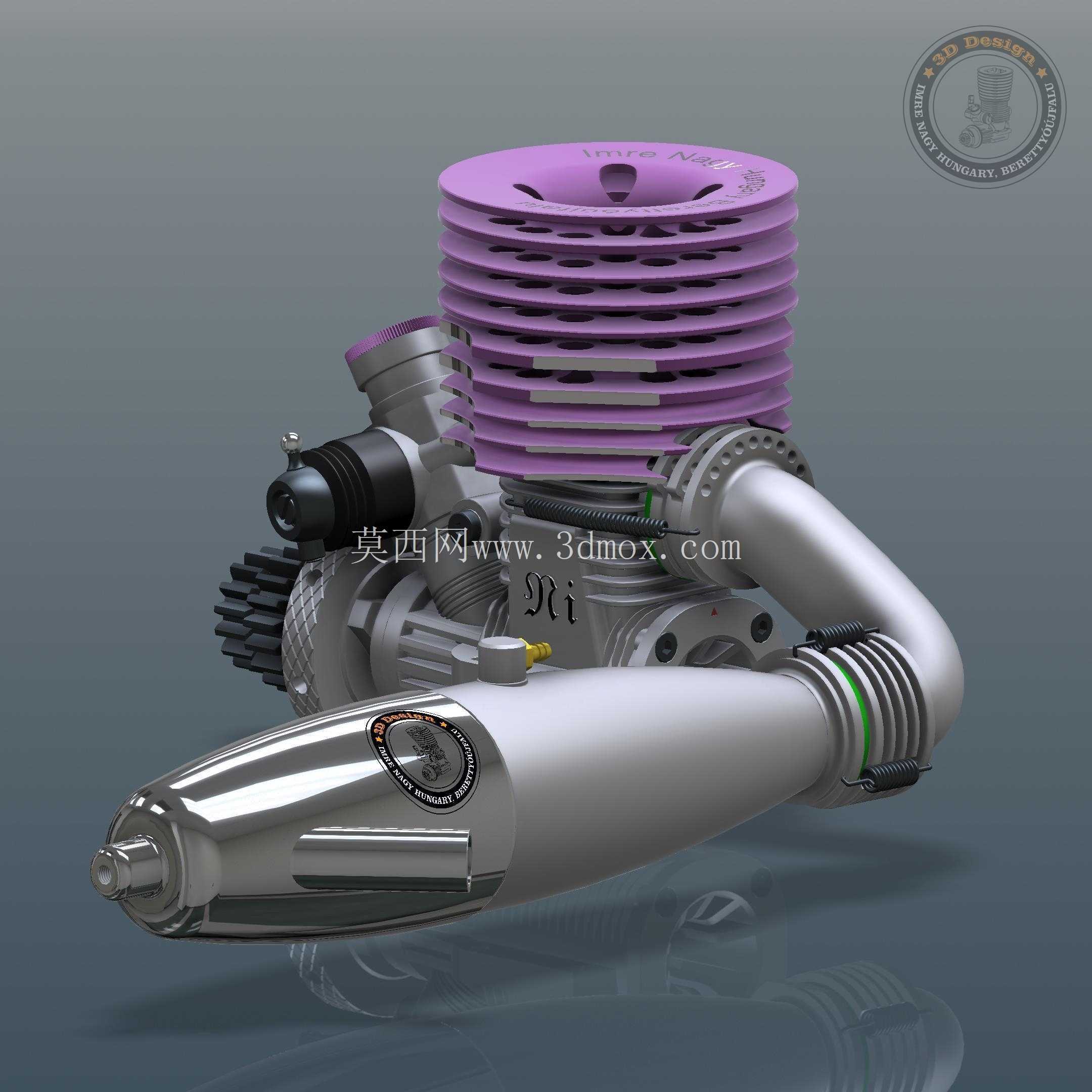

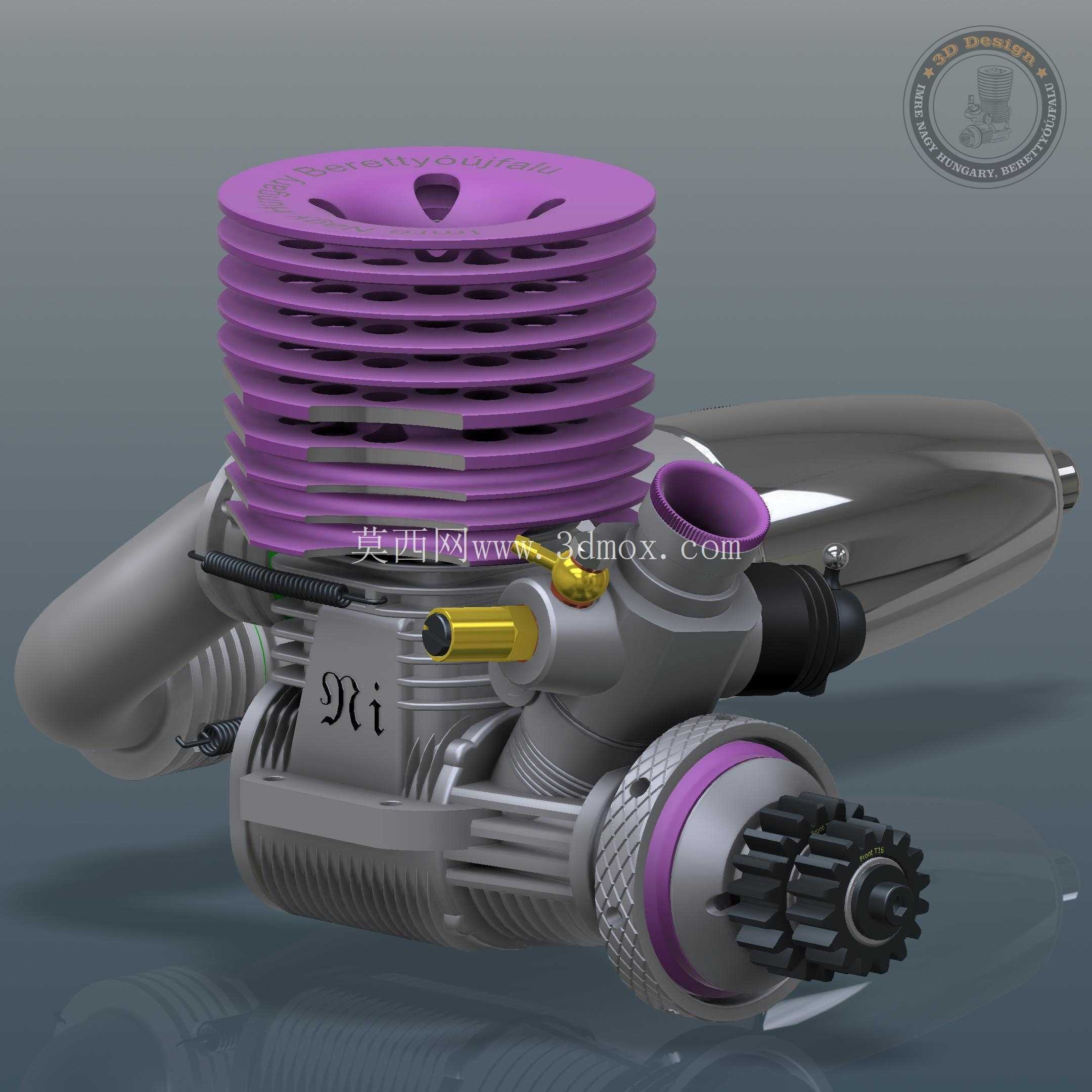

　　缸体顶部采用多层环形紫色散热鳍片堆叠结构，鳍片沿圆周均匀开设通风缺口，车辆高速行进时气流可顺着鳍片间隙纵向穿过，把燃烧室工作产生的热量快速带走；最顶端缸头盖预留火花塞安装孔，中心下沉的锥形腔用于聚拢压缩混合气，外圈均布的紧固螺钉把缸头、气缸衬套与曲轴箱压紧成刚性整体，避免高频爆震下出现密封面漏气。

　　曲轴箱作为整台发动机的承载基体，采用压铸铝合金的流线型外形，内部加工出曲轴回转腔、进气通道与扫气通道；侧面倾斜布置的紫色喇叭口为化油器进气口，化油器本体通过黄铜转接座固定在箱体进气孔上，内部集成节气门、油针与燃油雾化腔，可通过调整油针开度改变混合气浓度，适配不同海拔、湿度下的动力输出需求。箱体另一侧布置黑色增压腔接口，可对接排气管谐振腔，利用排气脉冲形成负压抽吸，提升气缸扫气效率。

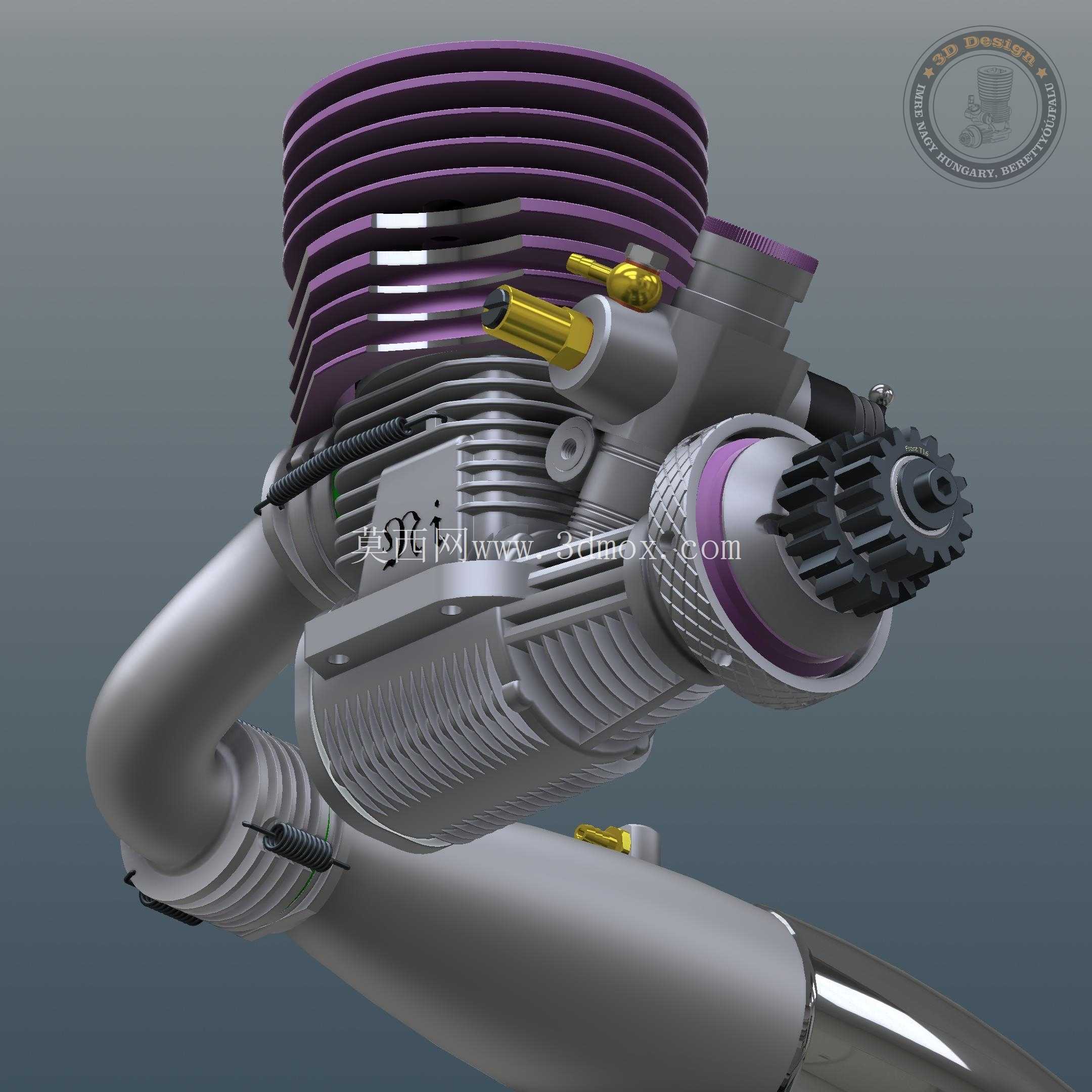

　　动力输出端集成离心式离合器结构，离合器杯外圈加工出直齿齿形，发动机怠速时弹簧拉住离合甩块，动力与传动系统断开；当曲轴转速提升到设定阈值，甩块在离心力作用下向外张开贴合离合器杯内壁，把扭矩传递给外部传动齿轮，带动遥控车车轮运转。离合器外侧的紫色压环与锁紧螺母用于限定离合器轴向位置，防止高速运转时出现窜动。

　　箱体下部布置的散热筋沿曲轴轴向延伸，既增加曲轴箱外表散热面积，也强化箱体刚性，抵消活塞往复运动产生的侧向冲击力。曲轴两端由滚珠轴承支撑，前端输出轴穿过箱体前油封，后端连接连杆活塞组件；活塞在气缸内做上下往复运动，通过连杆把直线运动转化为曲轴旋转运动，二冲程结构让曲轴每旋转一圈即可完成一次做功，功率密度远高于同排量四冲程机型。

　　安装边界方面，发动机曲轴箱底部预留两组对称安装耳，耳孔间距适配主流1/8遥控车底盘的发动机安装位，可直接通过减震胶垫与螺丝固定在底盘大梁上；整体径向最大尺寸为顶部散热鳍片外径，轴向长度从离合器输出齿端面到后盖启动接口覆盖底盘动力舱常规空间，化油器侧向突出量需与底盘侧板、油箱位置预留至少3mm间隙，避免车辆颠簸时发生磕碰干涉。

　　实际装车场景中，该发动机配套两速变速箱、碟刹组件与谐振排气管，可输出足以支撑越野跳跃、赛道竞速的扭矩；三维建模时完整还原了各零件的装配间隙、密封面位置与运动包络，工程师可直接在此基础上改装水冷缸头、涡轮增压进气或反向布局排气走向，也可用于拆解演示小型内燃机的工作原理，把抽象的扫气、压缩、做功、排气过程转化为直观的装配结构。
