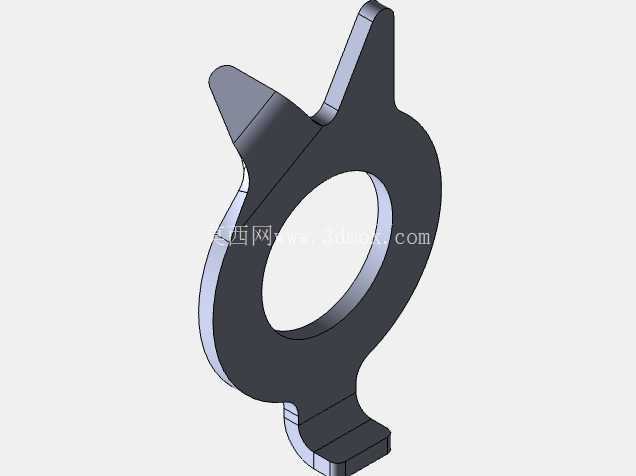

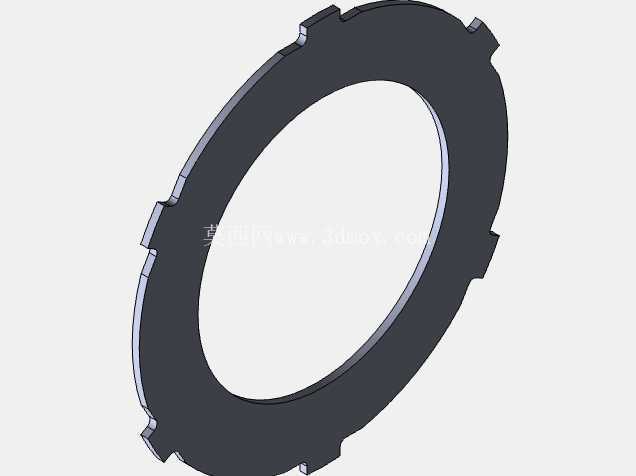

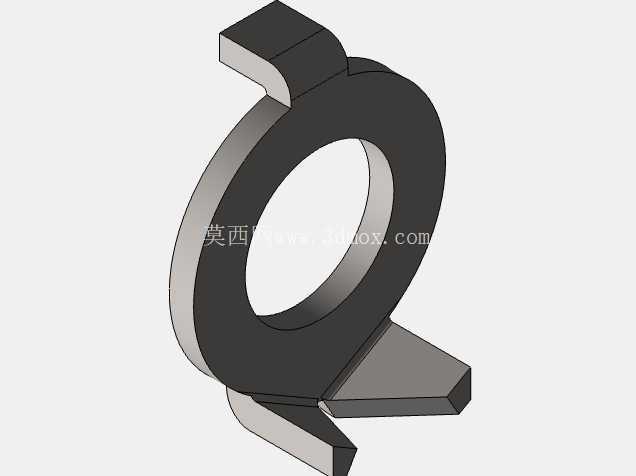

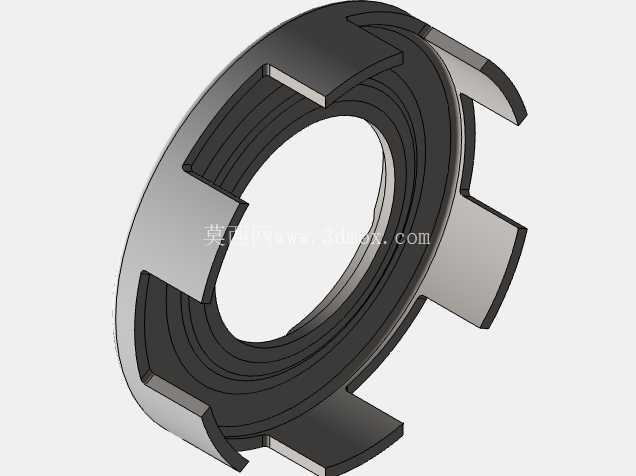

梅林KDP2024机械增压器内部传动总成

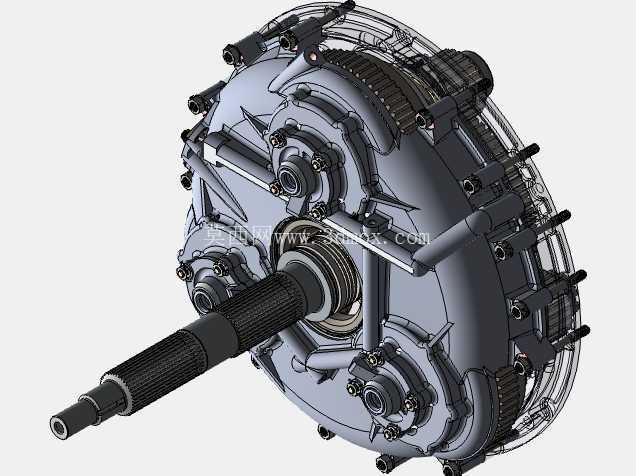

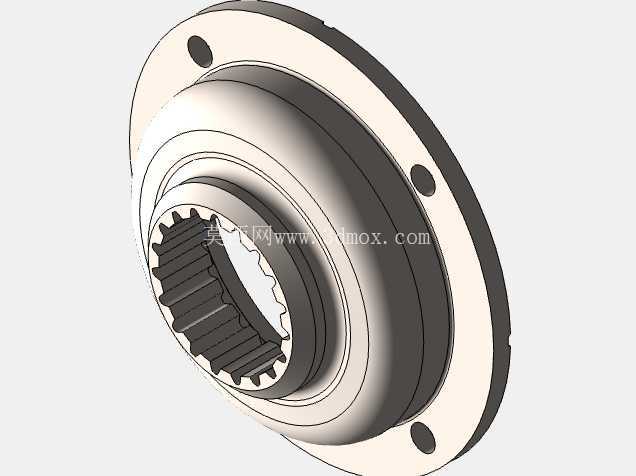

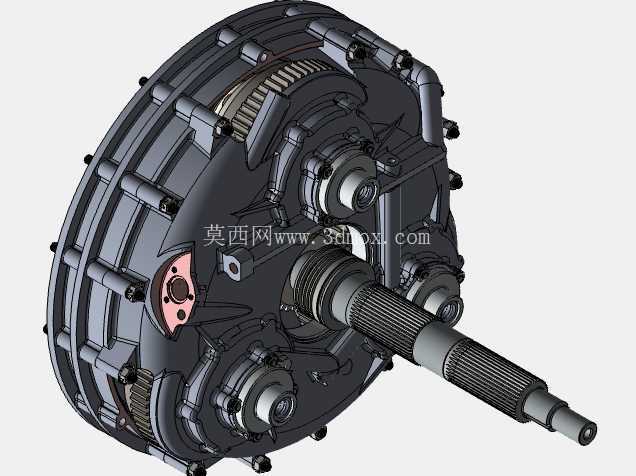

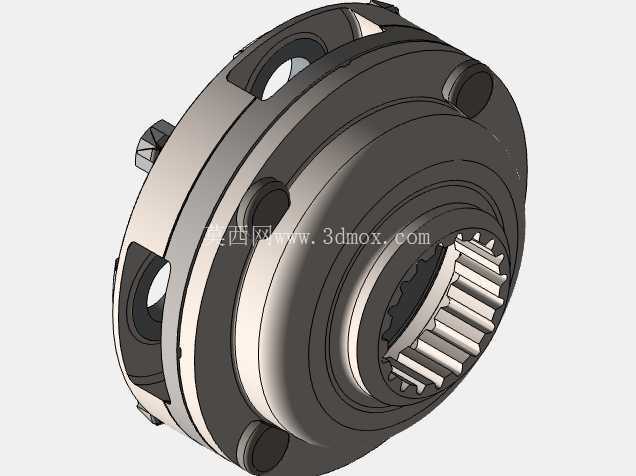

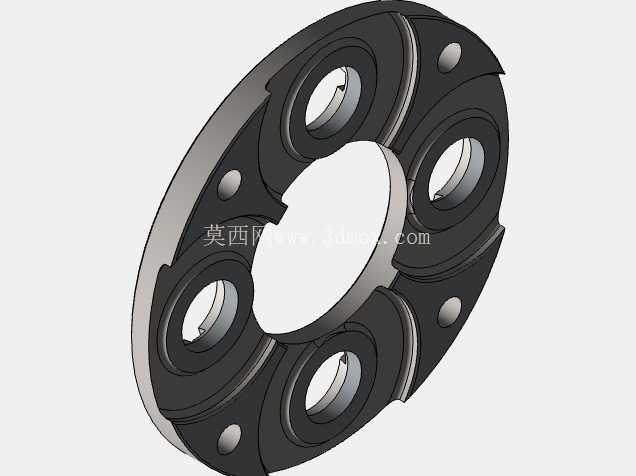

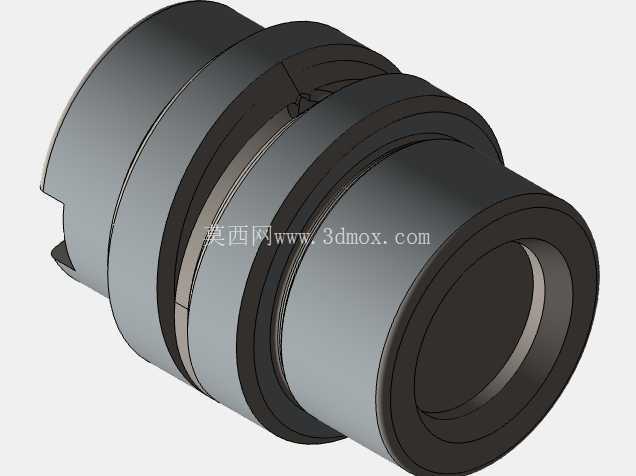

　　这套梅林KDP-2024机械增压器三维结构，呈现的是大排量活塞发动机进气增压系统中最核心的转子传动与壳体总成，这类结构最早广泛配套于大功率航空活塞发动机，后续也在复古竞速机车、大马力改装船舶动力、老式重型工程机械发动机的进气改造场景中沿用。不同于废气涡轮依靠排气余压驱动，机械增压器的动力直接从发动机曲轴端通过齿轮啮合提取，整套总成的输入端就是图中向外延伸的带花键长轴：轴段加工有细密外花键，用于和发动机前端的传动齿轮、联轴器或者皮带轮减速机构对接，发动机运转时曲轴扭矩直接输入，带动增压器内部的转子同步旋转，在进气歧管内形成高于大气压的增压压力，大幅提升气缸进气充量，让同排量发动机可以喷入更多燃油做功，峰值功率输出相比自然吸气版本能够提升40%以上，尤其适合高海拔空域空气稀薄的航空作业场景——海拔升高后大气压力下降，自然吸气发动机充气效率骤降，机械驱动的增压器可以主动补偿进气压力，保证发动机在数千米高空依然能够输出额定功率，不会出现动力大幅衰减的问题。

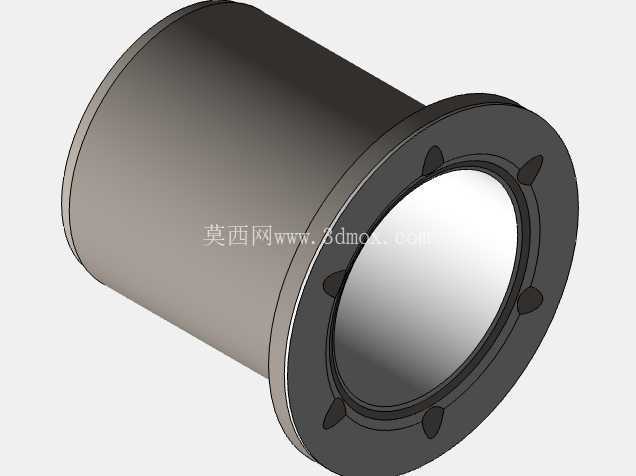

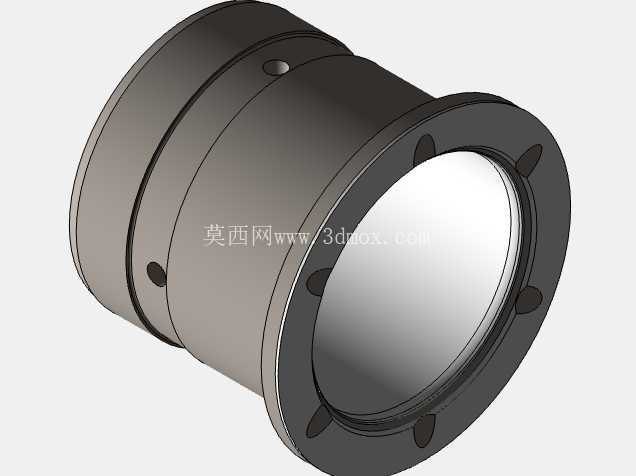

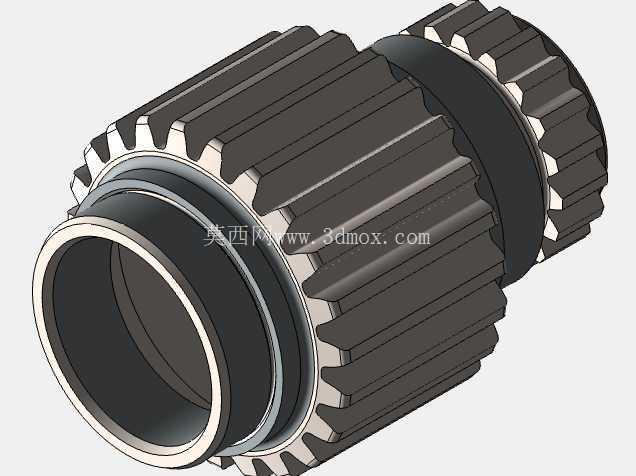

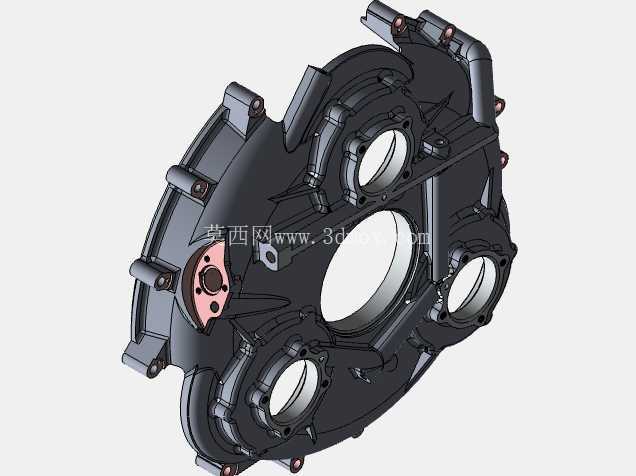

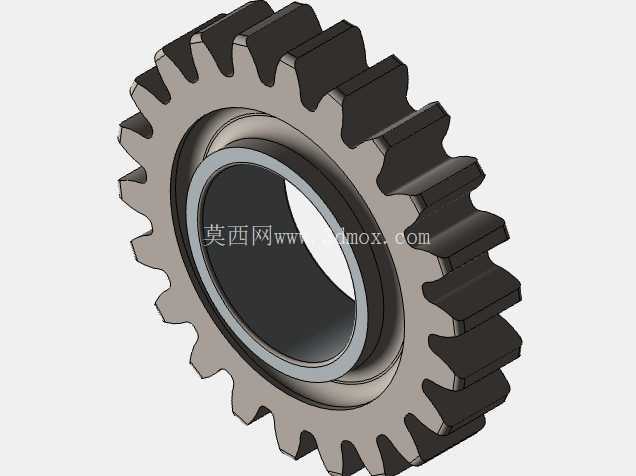

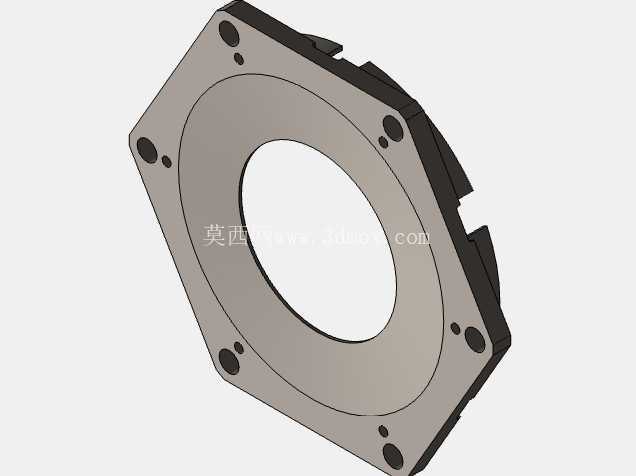

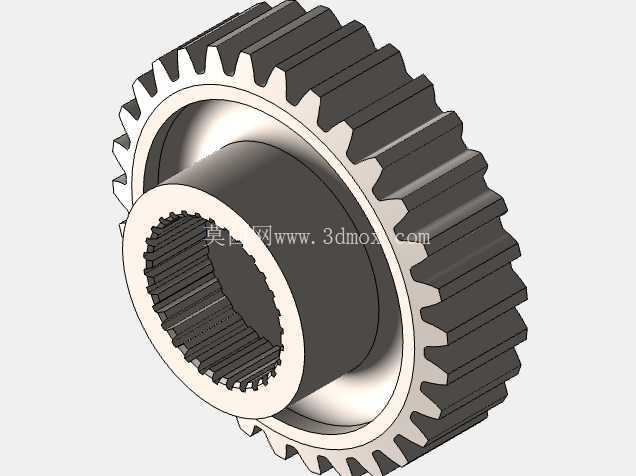

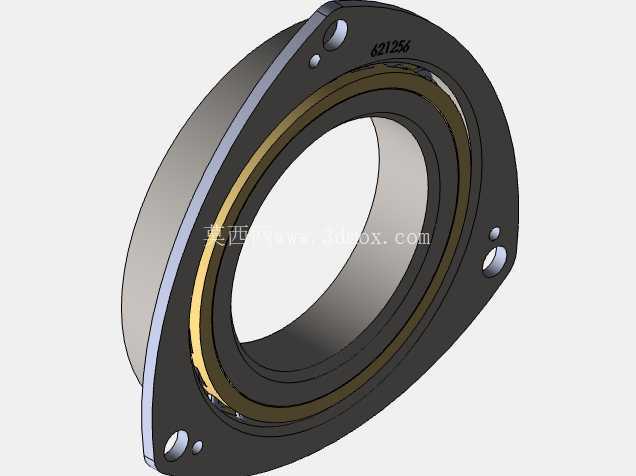

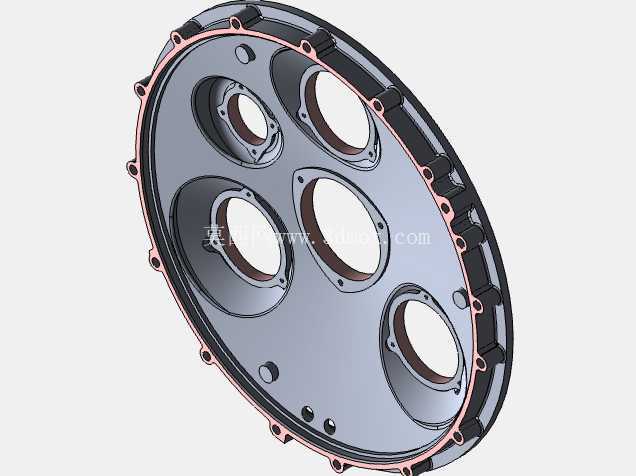

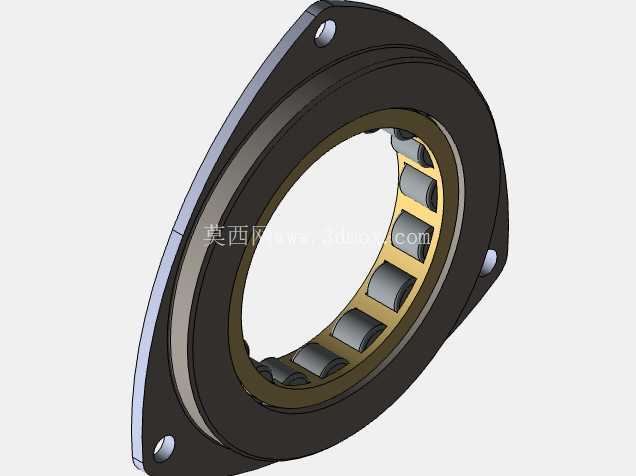

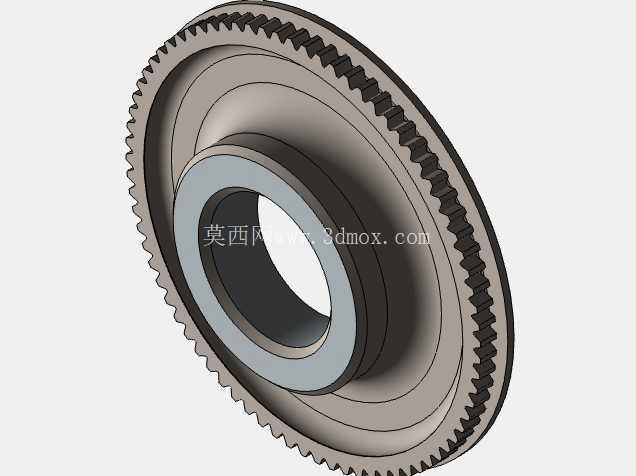

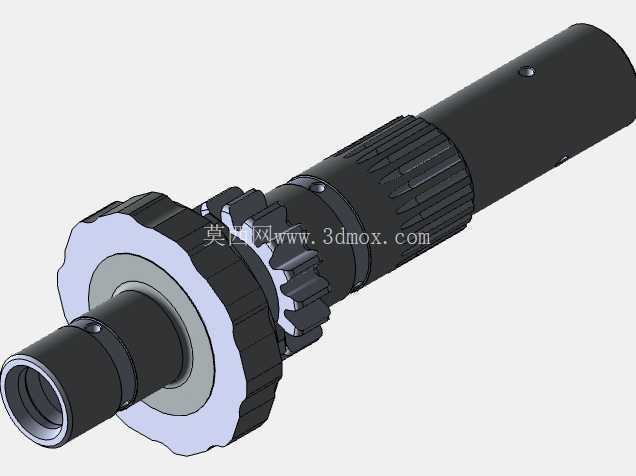

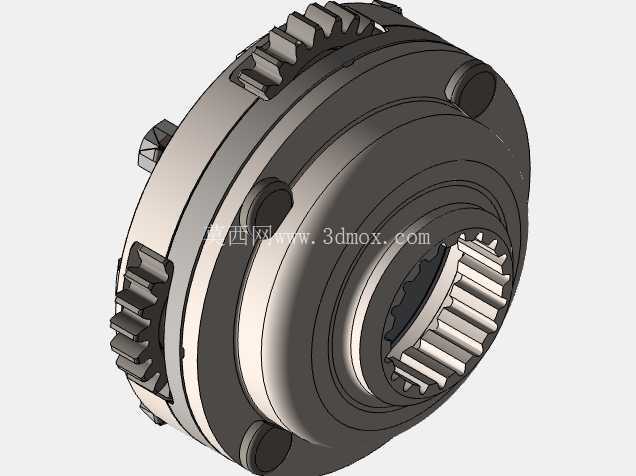

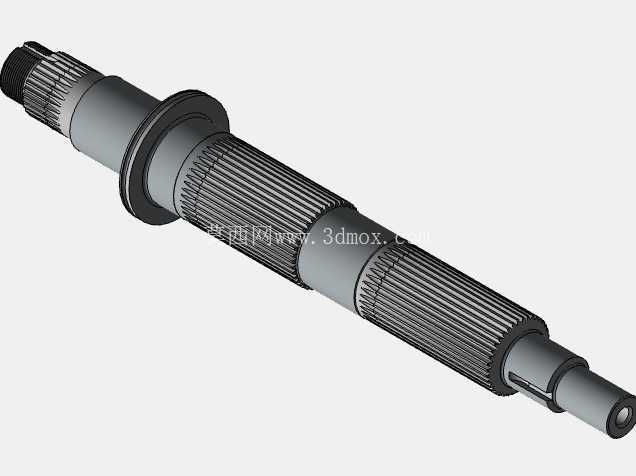

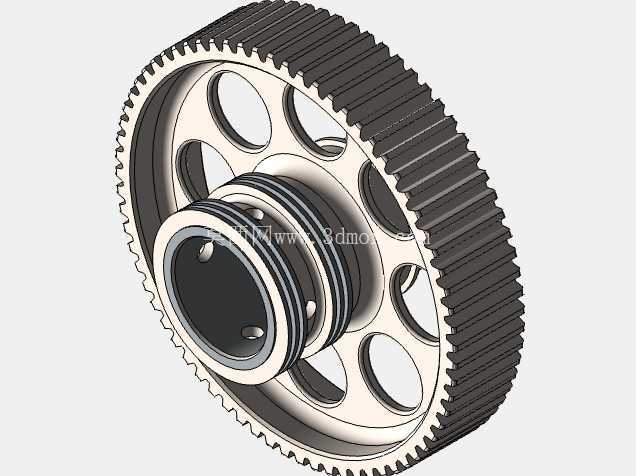

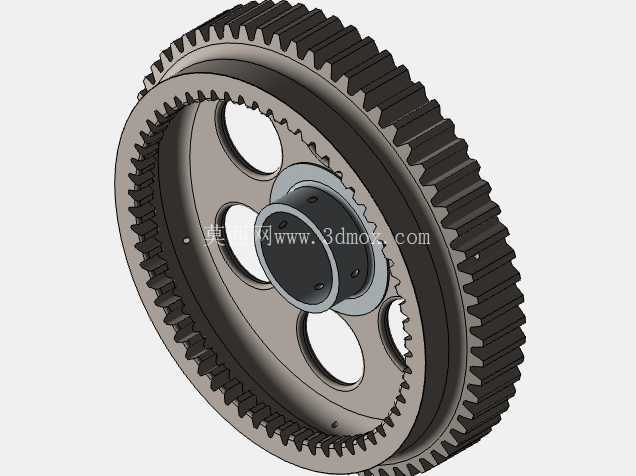

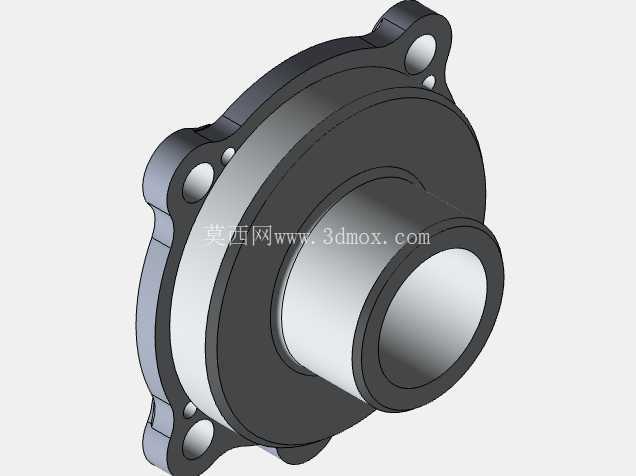

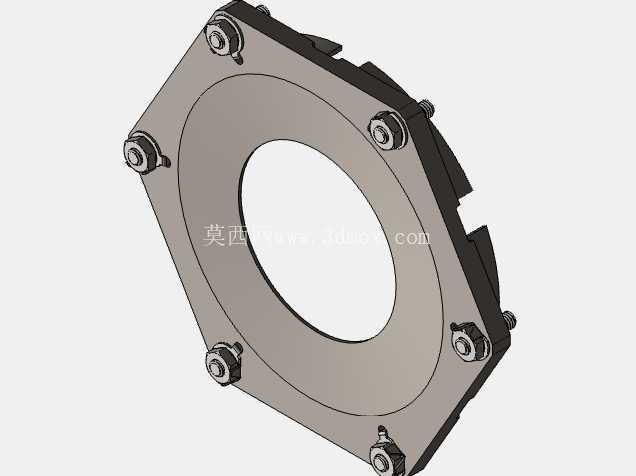

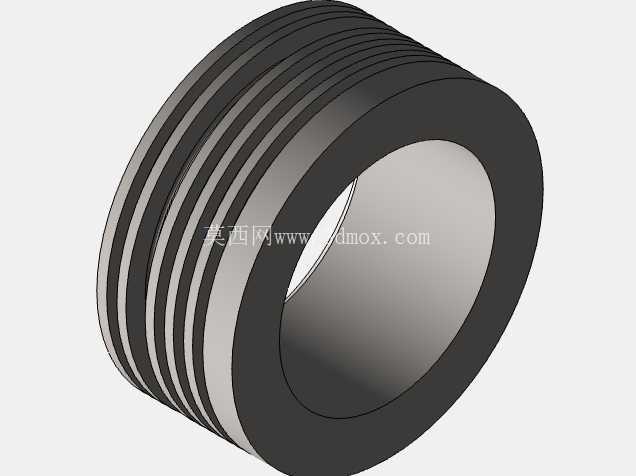

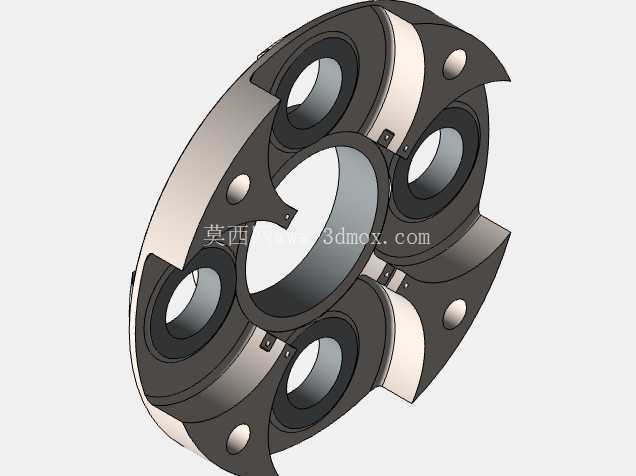

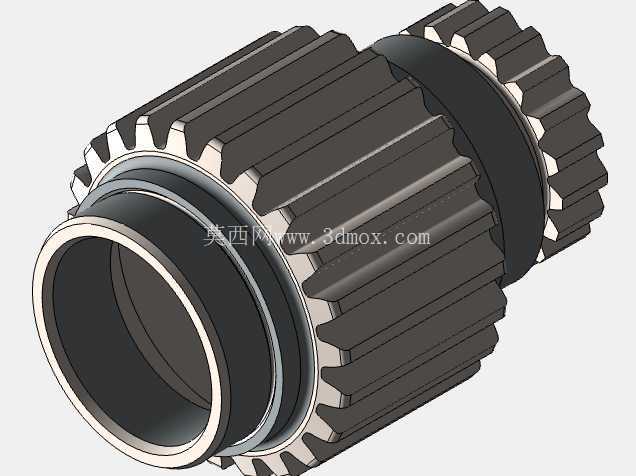

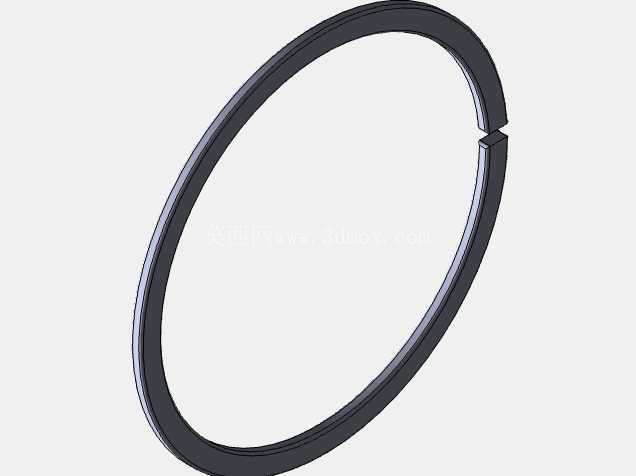

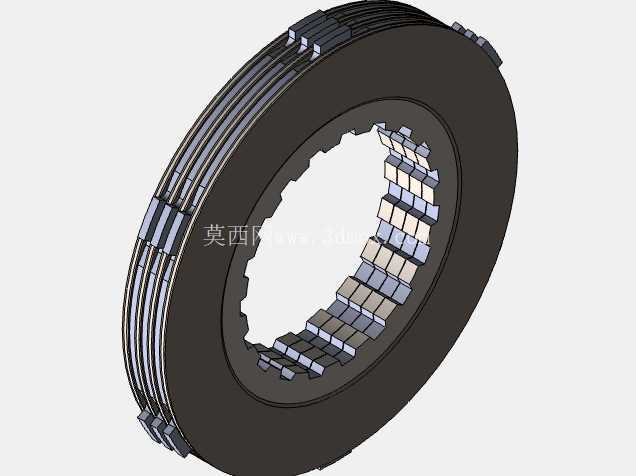

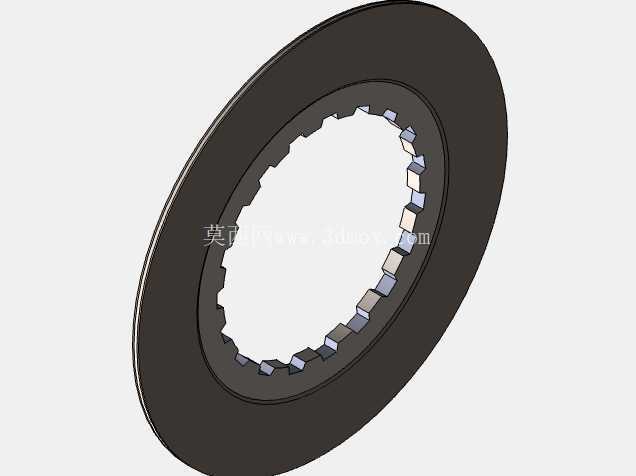

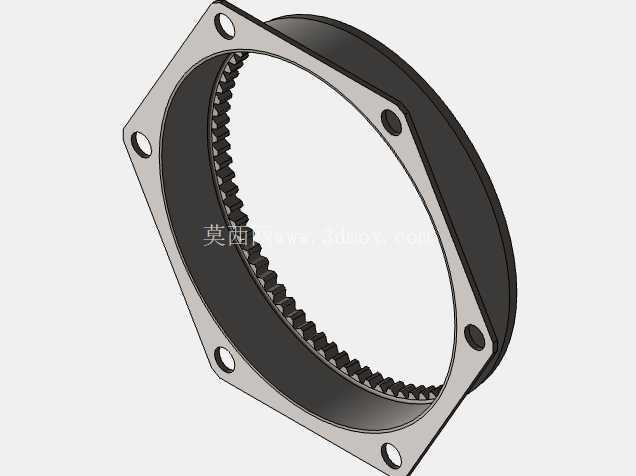

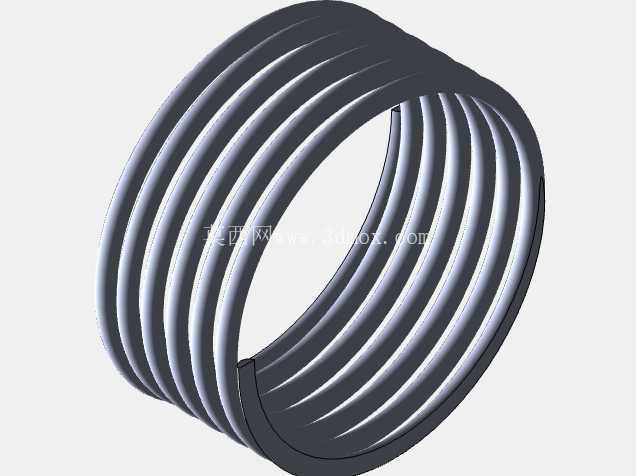

　　从结构设计逻辑来看，这套总成采用剖分拼接式铸铝壳体，壳体外缘均匀布置了多组加强筋与紧固螺栓孔，既能够承受转子高速旋转带来的内部气压载荷，也可以抑制齿轮啮合、转子转动产生的振动向外传递。壳体内部集成了减速齿轮组、转子支撑轴承位、油封安装槽以及润滑油道：图中壳体剖开露出的斜齿齿轮组，负责把输入轴的转速提升到转子所需的工作转速，大传动比的设计让转子可以在发动机曲轴数千转的输入下，达到上万转的工作转速，满足大流量进气的需求。伸出壳体的长轴做了阶梯轴设计，不同轴段分别对应输入联轴器配合位、轴封摩擦位、轴承内圈配合位、转子安装定位位，轴径逐级变化既满足不同零件的装配公差要求，也优化了轴的抗弯刚度，避免高速旋转时出现挠曲变形、转子扫膛的故障。壳体侧面预留的多个带法兰接口，分别对应增压器的进气入口、增压后空气出口、润滑油进出油口以及曲轴箱通风接口，安装时可以直接和发动机的进气管路、润滑系统对接，不需要额外设计复杂的转接管路。

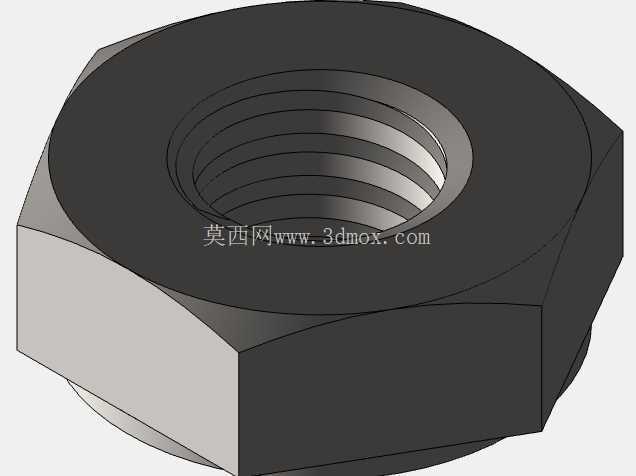

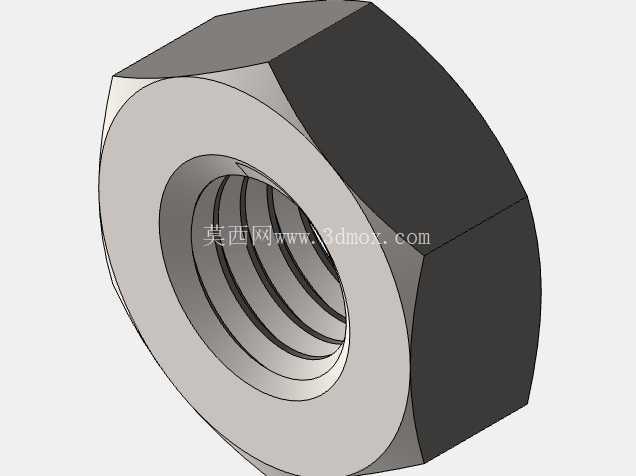

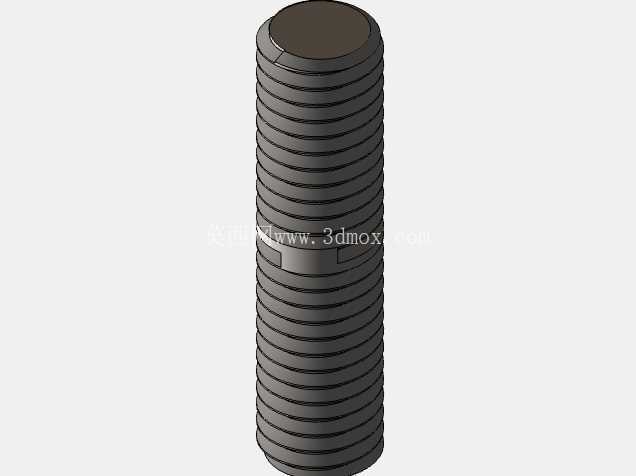

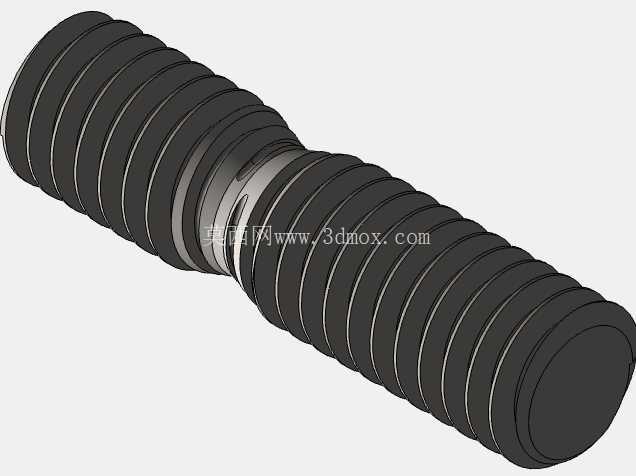

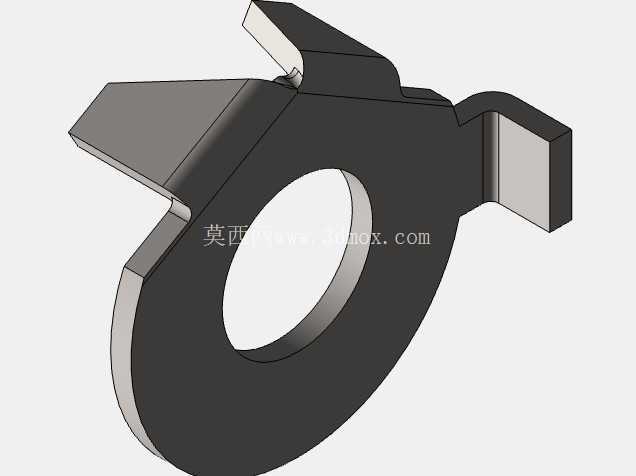

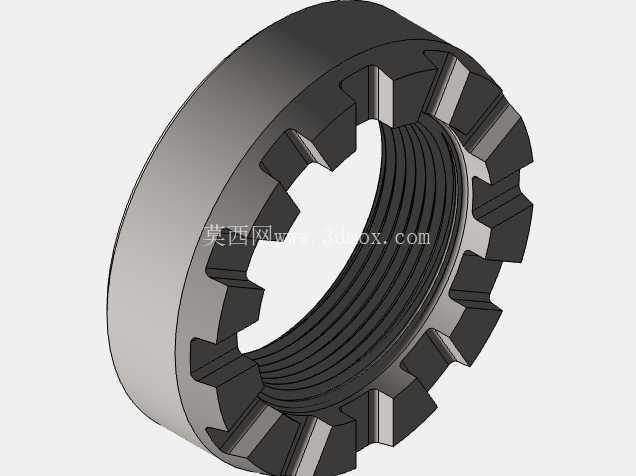

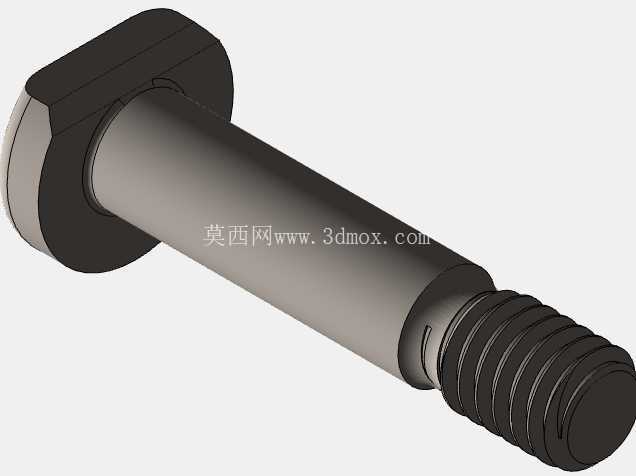

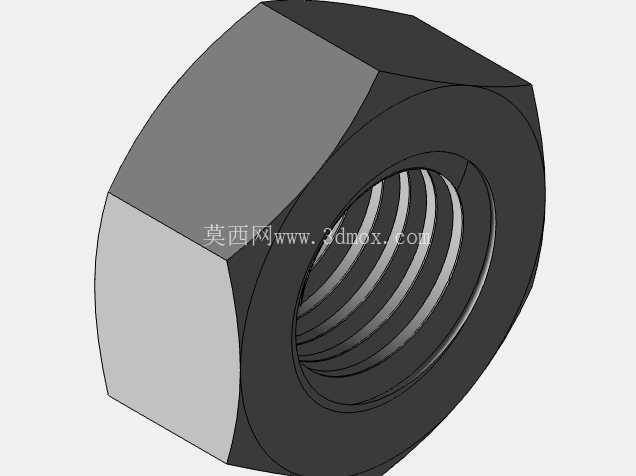

　　在安装边界层面，这套增压器总成整体为盘式布局，主体壳体为近似圆形的盘状结构，输入轴沿壳体轴向向外伸出，轴向总长度从壳体后端安装面到轴端接头覆盖了发动机前端附件轮系的安装空间，径向轮廓以壳体最大外圆为边界，外缘的螺栓孔用于把增压器整体固定在发动机缸体前端的安装支架上。建模时完整还原了所有内部零件的装配关系：斜齿轮的齿形参数、轴承的安装卡位、紧固件的排布、转子腔的型线轮廓都按照实际装配关系搭建，壳体上的每一个连接孔位、定位销孔都和内部零件对应，不存在干涉错位。对于动力改装从业者来说，这套结构可以直接参考用于大排量V型发动机的机械增压改装，核对安装支架的孔位、输入轴的传动比匹配、进气管路的走向布置；对于结构设计人员来说，总成里的高速轴支撑设计、剖分壳体的密封结构、齿轮传动的润滑布局，都可以作为同类容积式增压设备开发的参考，尤其是长输入轴的跨距支撑设计，在两个支撑轴承之间预留了齿轮与转子的安装空间，既控制了轴的悬臂长度，也方便检修时单独拆出轴系零件，不需要完全拆解整个增压器壳体。

　　这类机械增压器和常见的车用涡轮增压器使用场景有明显区别：它没有排气侧的涡轮壳，不需要对接发动机高温排气歧管，整体工作温度更低，壳体不需要承受排气的高温热负荷，但是对传动齿轮的啮合精度、轴系的动平衡要求更高，因为驱动动力完全来自发动机曲轴，一旦转子或者齿轮出现动平衡超标，额外的振动会直接通过传动轴传回发动机前端，引发整个附件轮系的共振，所以设计时所有旋转零件的同轴度、齿轮侧隙都留了严格的公差范围，壳体上的轴承位也设计了足够的壁厚，保证轴承工作时外圈不会出现位移松旷。
