复合式快速装填机械弩结构设计

　　该结构以手持式发射装置为核心，整体采用横向弓臂与纵向承载导轨结合的布局，前端通过两组偏心滑轮传递弦力，中部设置握持、触发与箭体导向区域，后端保留支撑与限位结构。与传统直拉弓相比，复合轮组在拉弦过程中能够改变力臂关系，使储能阶段与保持阶段的受力曲线产生明显差异：前期需要较大的拉动力完成弦组储能，接近待发位置时握持力下降，从而降低长时间瞄准过程中的肌肉负荷。这种结构在运动器材、影视道具、机械原理展示以及特殊发射机构教学中具有较强参考价值，尤其适合分析滑轮增力、弦索传动、扳机锁止和人机握持之间的耦合关系。

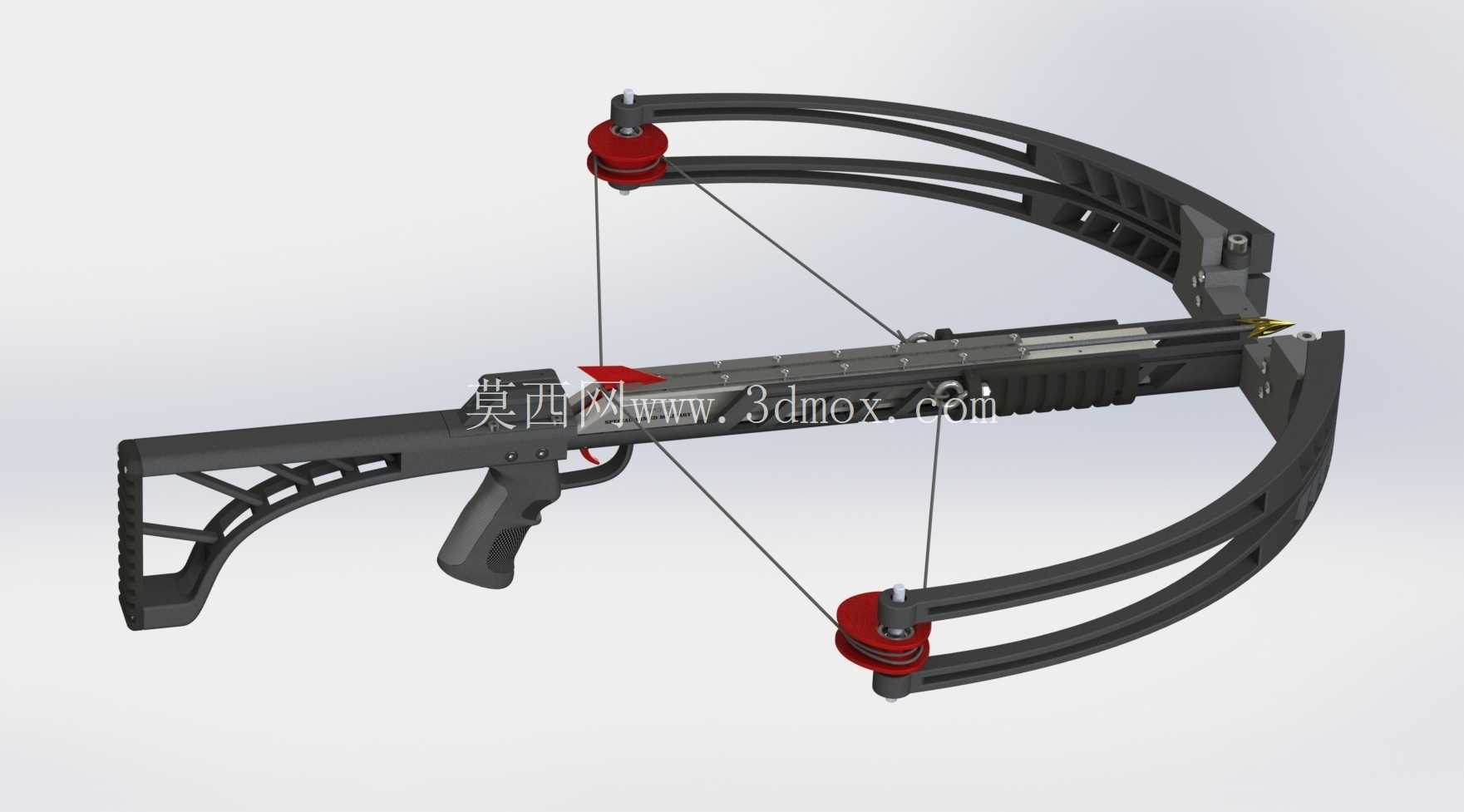

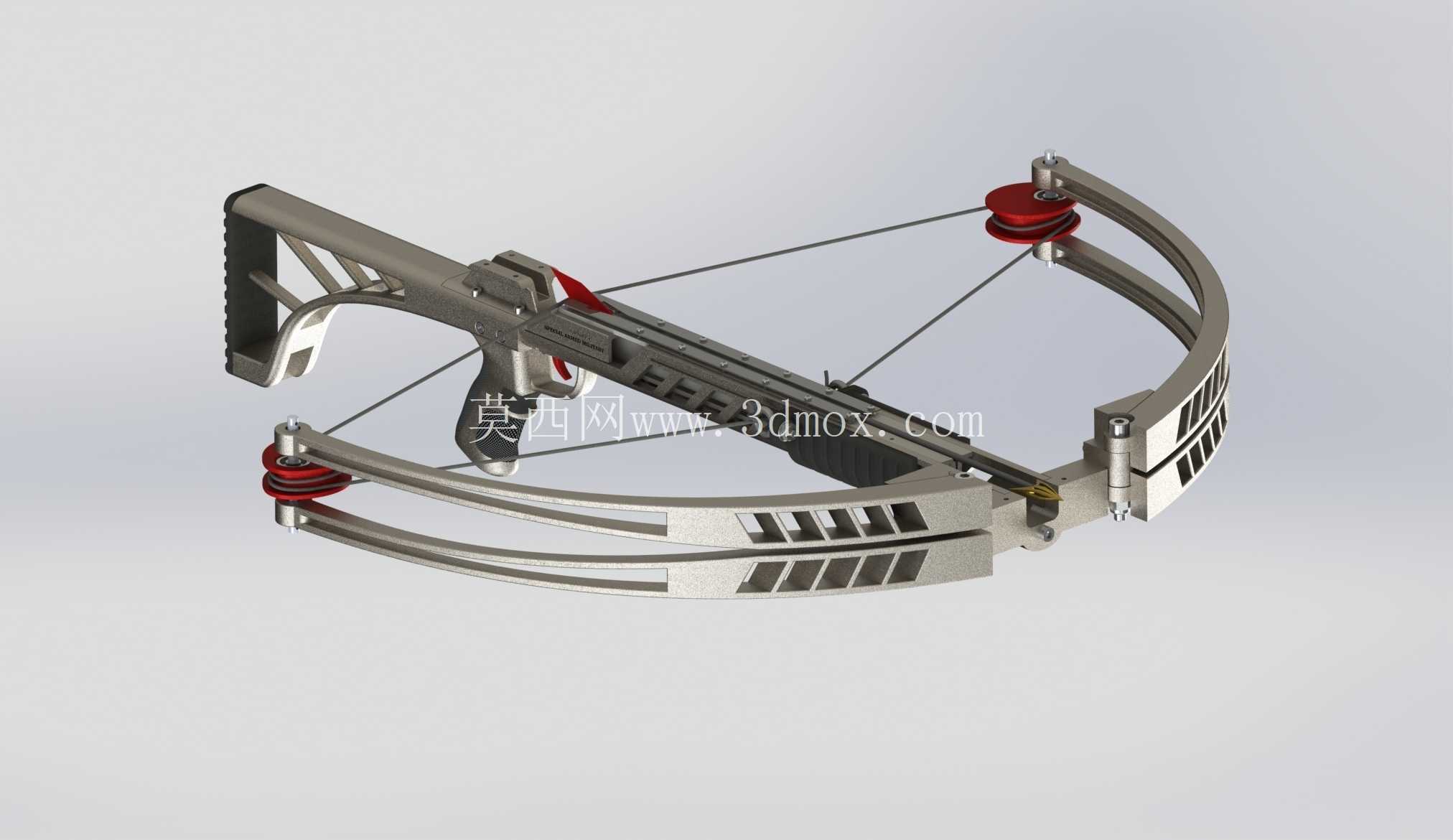

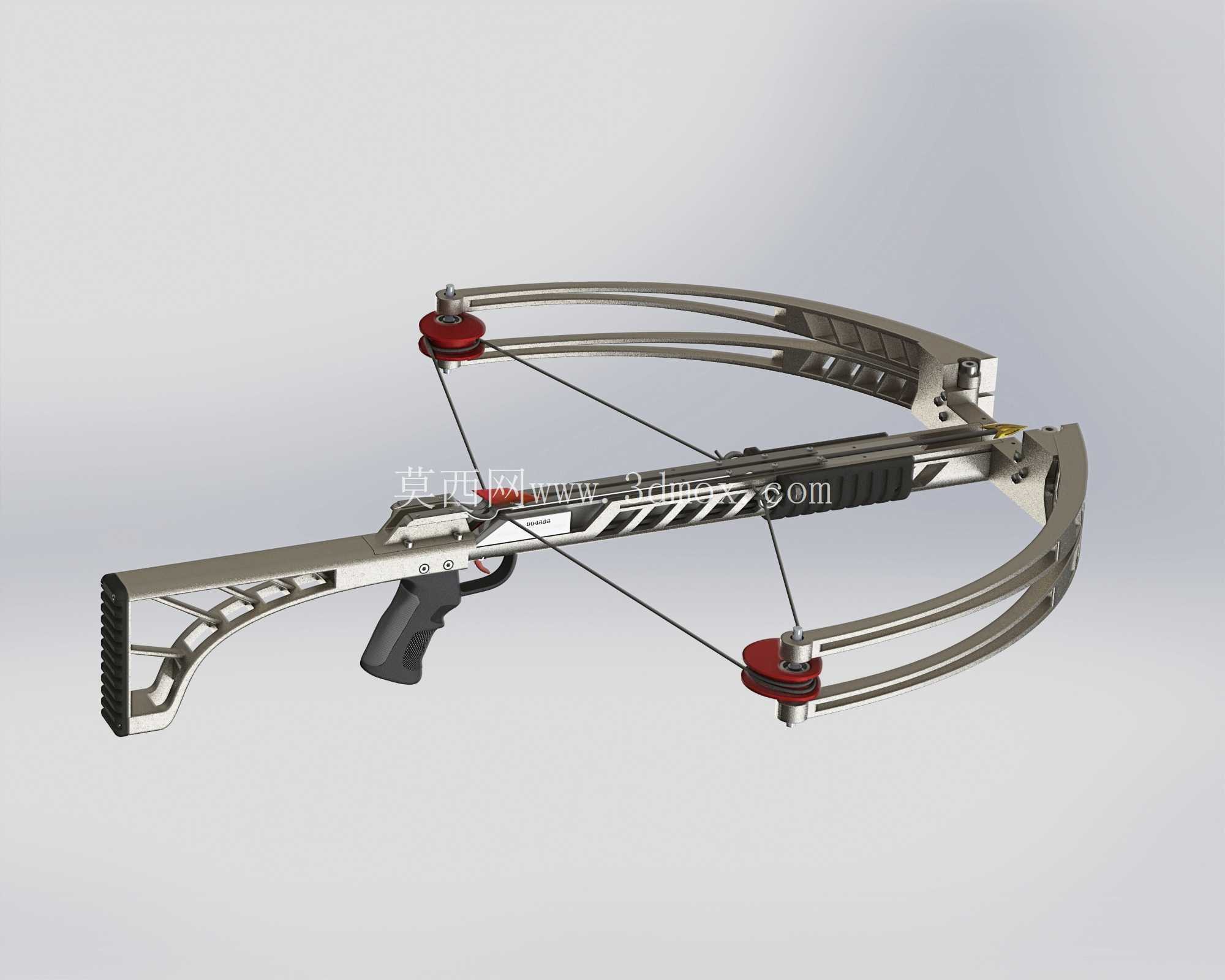

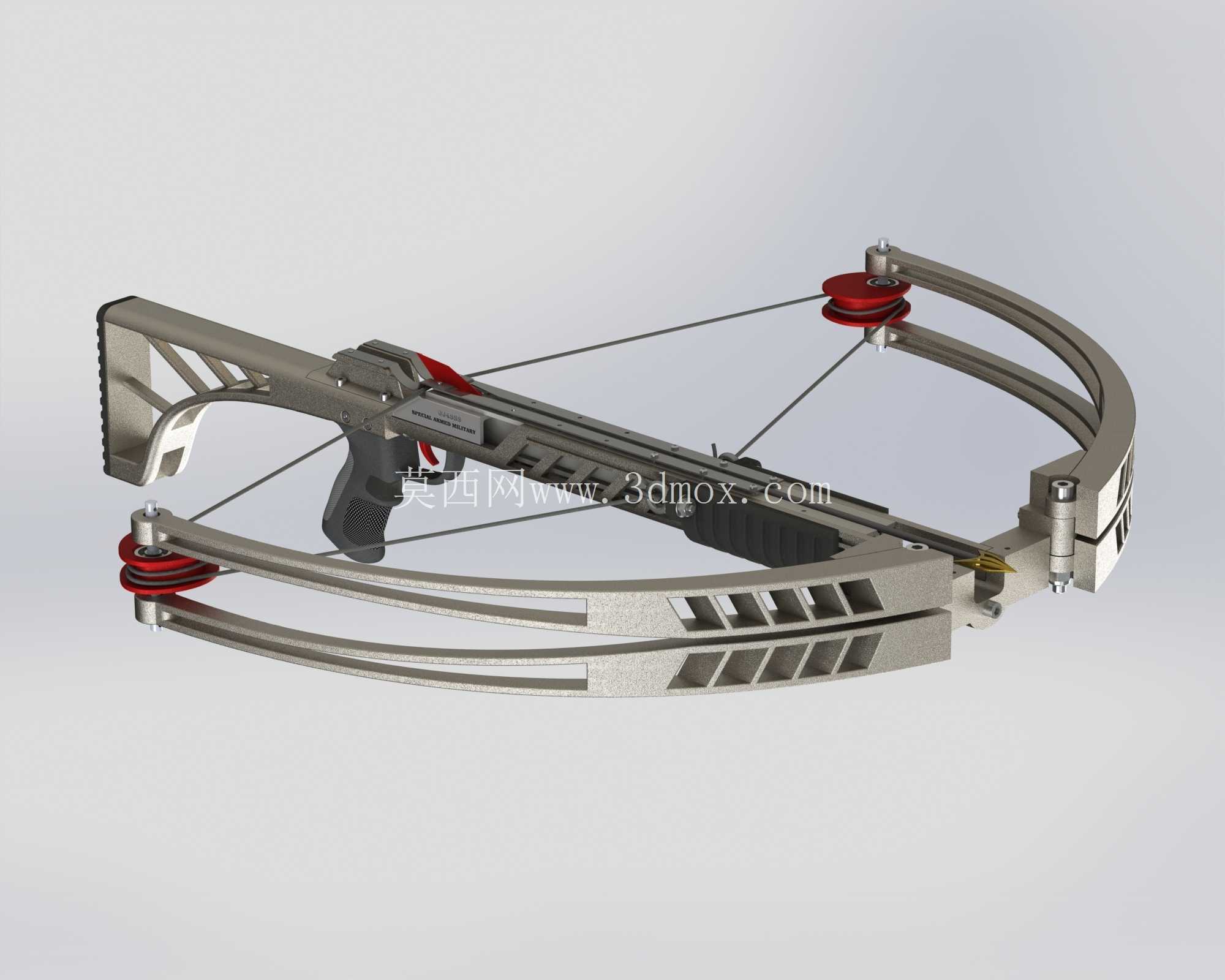

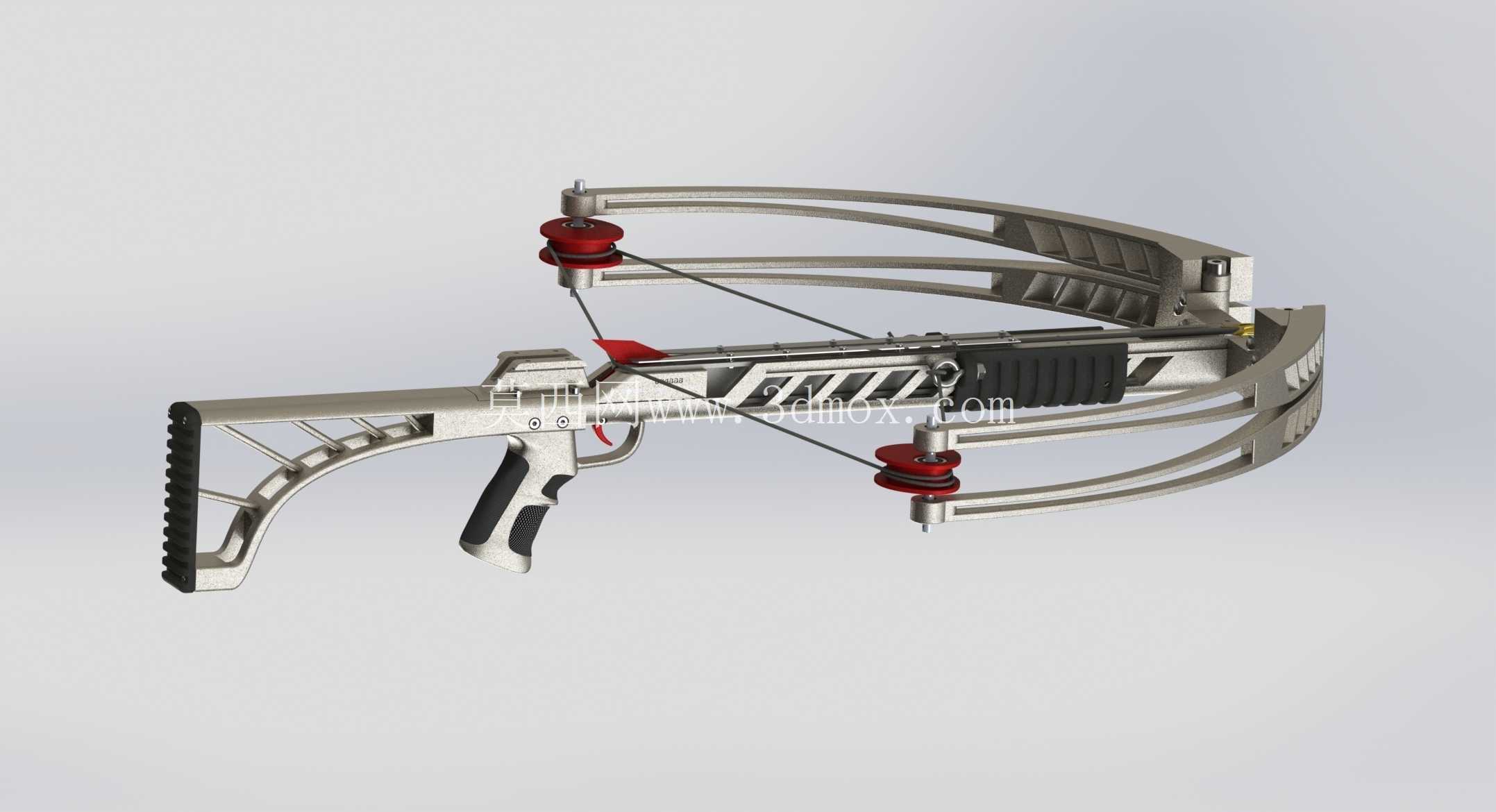

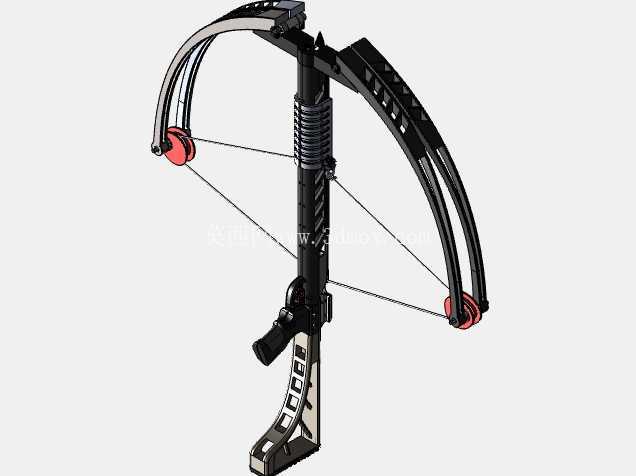

　　从外形边界看，装置沿箭体运动方向形成长条形主体，横向弓臂向两侧展开，轮组位于弓臂末端并通过弦线交叉连接。主体上壳承担箭道、握把安装和机构防护功能，下部采用镂空加强筋形式，在保证弯曲刚度的同时减少无效质量。弓臂并非简单等截面梁，而是采用分段开槽与变宽度轮廓，使受力较大的根部保留较高截面高度，靠近滑轮位置逐渐收窄，兼顾弹性变形与端部连接空间。滑轮外侧设置红色轮体，既作为弦线导向件，也便于在三维装配中检查弦线缠绕路径和轮槽对齐情况。

　　承载导轨是整具结构的中心基准。箭体沿导轨上方运动，弦组推动箭尾时，导轨需要限制横向摆动，使发射方向保持稳定。导轨内部同时容纳扳机、锁止件和复位相关结构，因此截面不能只按外观拉伸处理，需要在建模时区分受力壁、安装柱、避让槽和装配开口。握把区域按照手持操作姿态布置，扳机位于握把前方，手指自然弯曲即可触及；握把与主体之间保留足够的包覆空间，可在后续细化中增加防滑贴片或橡胶握套。枪托式尾部与前臂支撑面共同构成肩手协同姿态，前端护手则用于避免操作手部误入弦线运动区域。

　　发射机构的设计重点在于安全锁止与释放可靠性。弦线拉至待发位置后，需要由阻铁或卡位件承受高张力，扣动扳机时卡位件旋转或平移释放弦组。该过程不能出现过大的扳机行程，也不能在振动条件下自行脱开。因此结构上通常需要设置主受力面、二次保险面和复位件位置，主受力面承受弦组拉力，保险面限制阻铁异常转动，扳机则通过较小的接触面控制释放顺序。若面向实物制作，还需进一步校核阻铁材料的抗压强度、销轴剪切强度以及扳机力与安全行程之间的关系；若仅作为三维展示模型，则应保证各零件在装配状态下不存在干涉，扣发路径、弦线回弹路径和箭体运动路径均清晰可查。

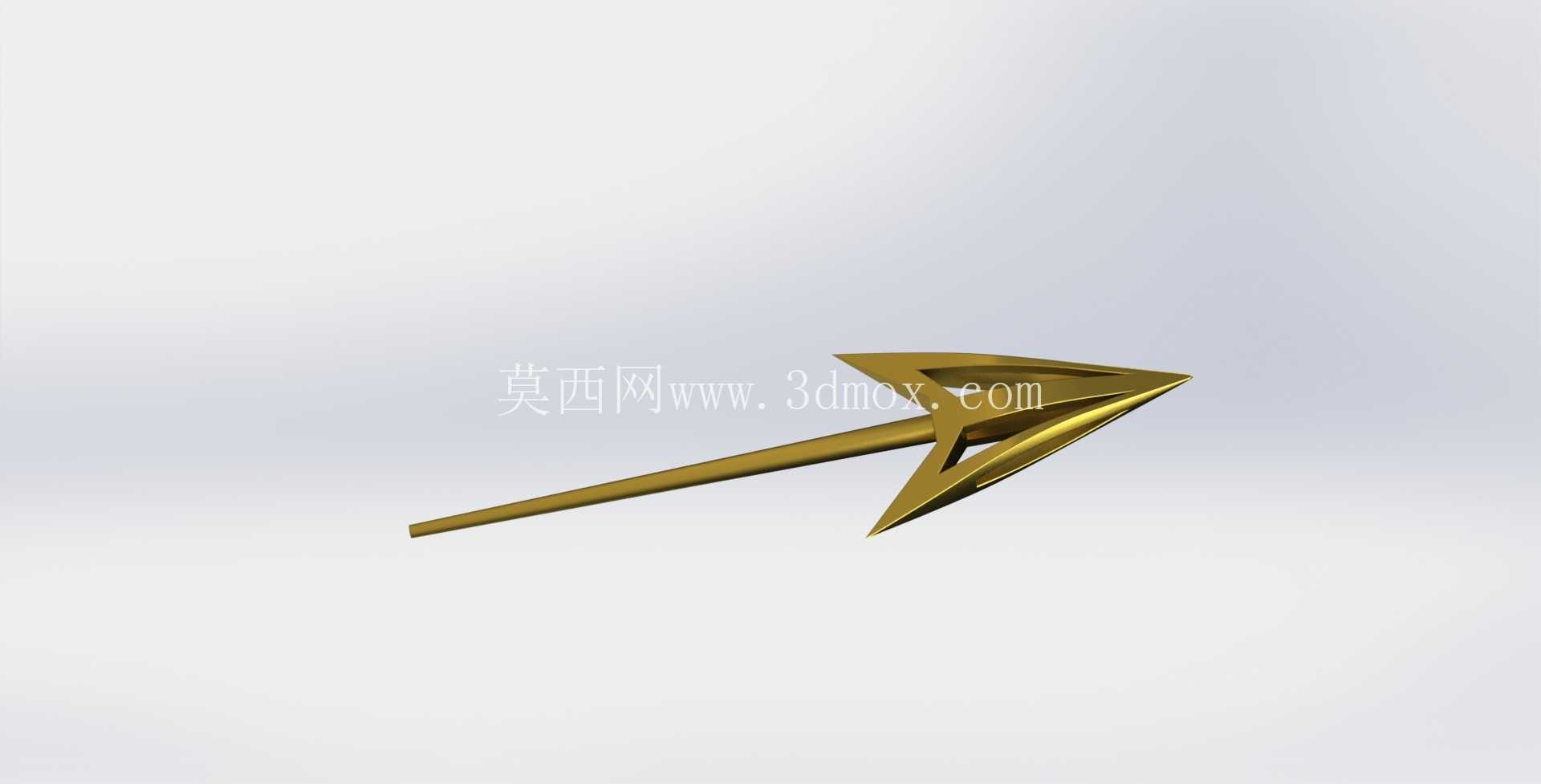

　　快速装填思路体现在弦线操作与箭道布置上。装置顶部保持开放导向，箭体放入后可由弦组卡位快速定位，减少反复对准动作。两侧滑轮通过多段弦线连接，主弦负责推动箭体，副弦或回拉弦参与轮组同步，使左右弓臂变形尽量对称。建模时不能把弦线处理成静止直线，而应结合张紧、拉满和释放三个状态检查路径：张紧状态下弦线贴入轮槽，拉满状态下轮组发生转动，释放后弦线快速回弹并可能越过平衡位置。若要进行运动仿真，需要给滑轮设定旋转轴，给弦组设定柔性或近似约束，并在弓臂与主体连接处定义固定边界。

　　材料与工艺层面，主体外壳可采用轻质铝合金或高强度工程塑料，金属件适合通过数控加工完成关键配合面；弓臂则需要具备高疲劳寿命和弹性回复能力，轮廓上的开槽能够调整弯曲刚度，但槽端必须设置圆角以降低应力集中。三维打印适合用于外观验证、握持样件和非承力机构演示，若承受真实弦力，则轮轴、阻铁、销轴等部位不应直接依赖普通塑料层间强度。安装边界方面，轮轴与弓臂端部应保留同轴孔位，握把螺钉柱需避开弦线扫掠区域，扳机销轴两端要有挡圈或压片限位，导轨上表面与箭体接触位置应保持连续平直，避免台阶造成箭尾运动受阻。

　　在工程表达上，该模型适合拆分为弓臂、滑轮、弦组、主导轨、握把、扳机、阻铁、护盖、尾托等子装配进行检查。装配时重点关注左右轮组同轴度、弓臂对称度、弦槽深度、扳机销轴中心距以及箭道中心线高度。外形设计并非单纯追求视觉冲击，而是把储能、导向、握持、锁止和安全防护集中在同一紧凑主体内，使结构既具备机械装置的可读性，也保留了运动器材的人机操作逻辑。
