战术步枪快速变焦瞄准视桥支架

项目分类:通用机械零部件 发布时间:2024-11-12 ID:789536
  • 战术步枪快速变焦瞄准视桥支架
  • 战术步枪快速变焦瞄准视桥支架
  • 战术步枪快速变焦瞄准视桥支架

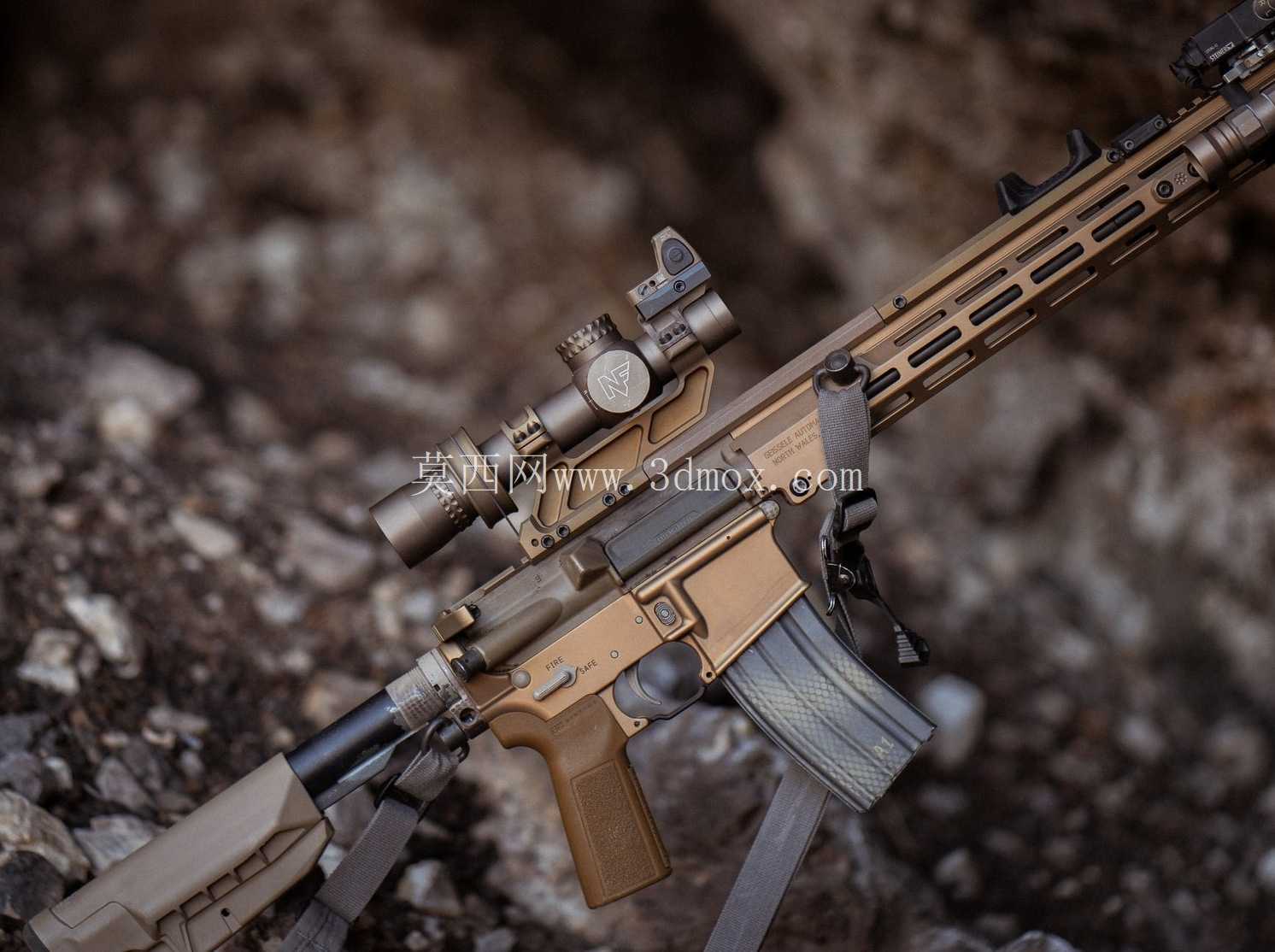

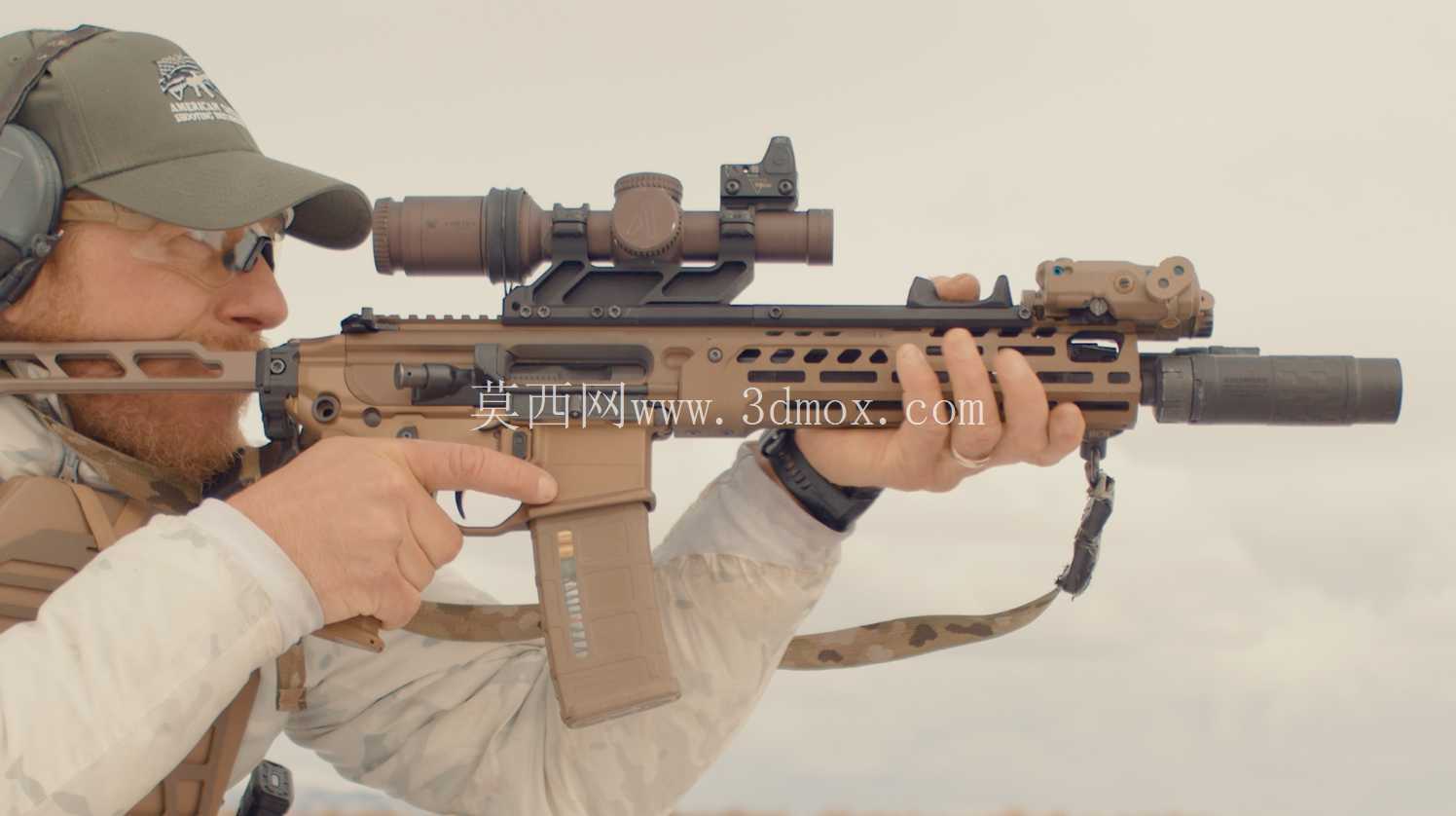

  这套快速变焦视桥结构面向战术射击、实弹训练、影视道具复刻与轻武器附件集成场景,核心作用是在步枪护木上方建立一条连续、刚性、可扩展的瞄准附件安装通道,使射手在据枪、瞄准、变焦和观察目标之间减少手部大幅位移。实际使用中,光学瞄准镜往往安装在机匣顶部,倍率调节环位于镜身中部偏前位置,传统操作需要射手暂时离开握把或改变据枪姿势去转动变焦环;视桥支架通过横跨护木与镜身附近的结构,把变焦控制、辅助支撑和附件安装位置整合到同一区域,使食指或辅助手能够在保持枪口指向和肩部抵接的状态下完成倍率切换。

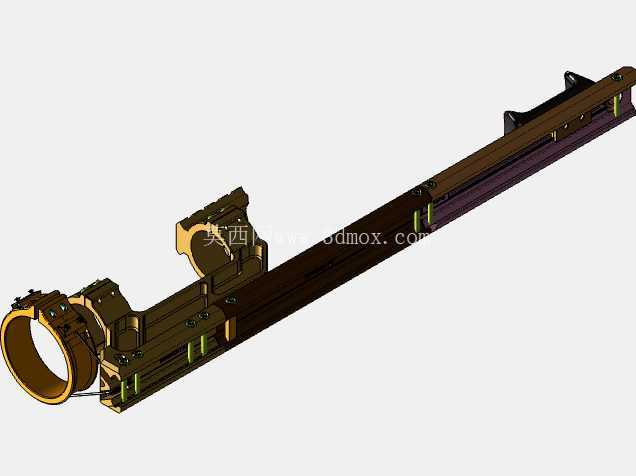

  从结构设计角度看,该类支架不能只看作一块装饰性导轨。它首先要处理的是安装边界。步枪护木上方通常已有皮卡汀尼导轨或 M-LOK/KeyMod 接口,支架需要避开准星、照门、拉机柄、抛壳窗、机匣盖销钉以及护木散热孔。模型中可见的桥体采用低矮轮廓,前端与护木顶部连接,中部跨过操作空间,后端靠近瞄准镜座区域;这种布置要求桥体在纵向有足够跨度,在横向又不能遮挡机械瞄具视线,也不能干涉弹匣插拔、枪机往复和消音器安装。

  刚性是该部件的关键指标。射击过程中,护木会承受握持力、背带拉力、附件惯性载荷以及连发振动,若桥体薄壁过长,变焦操作时会产生弹性形变,轻则影响手感,重则使附加激光、微型红点或照明设备出现零位漂移。因此建模时需要把桥体截面做成带加强筋的盒形或桁架形,在螺钉座附近增加局部壁厚,并在与导轨接触的底面设置限位齿。限位齿并不承担全部锁紧力,但能抑制支架沿导轨方向滑移;真正的夹紧力仍由横向螺钉、螺母块或护木内置金属片提供。

  变焦控制部分通常围绕瞄准镜倍率环展开。倍率环外圈直径、滚花深度和旋转行程因品牌不同而差异明显,所以支架设计不能默认某一支镜的绝对尺寸。工程上更合理的做法是把接触件做成可调式:桥体上预留滑槽,变焦拨杆通过螺钉固定在合适角度,拨杆末端用耐磨聚合物或金属片贴近倍率环。射手转动拨杆时,力矩从桥体传递到镜环,而不是直接掰动镜身。拨杆长度需要折中,过短会导致操作力偏大,过长则容易勾挂装具或在携行时被误碰。

  外形尺寸方面,这类视桥一般随护木长度变化,常见跨度覆盖护木前段到机匣前端的顶部区域,高度只需略高于护木导轨并低于瞄准镜中心线,避免形成突兀的高耸轮廓。宽度应控制在护木两侧导轨外缘以内,给侧向激光灯、战术灯和背带环留出空间。安装孔位不能简单按等间距复制,因为护木孔位常与散热槽、内部螺母和枪管导气组件重叠;建模时需要逐段检查孔深、螺钉头沉台和螺母块运动轨迹。对于采用聚合物护木的枪械,桥体锁紧点最好落在金属衬套或连续导轨区域,避免局部应力压裂护木表皮。

  功能扩展上,视桥顶部可保留短段皮卡汀尼界面,用于安装微型红点、增倍镜或热成像前置装置;侧面则可根据需要设置低能见度附件座。由于顶部空间已经被主瞄准镜占据,附加件不能追求堆满导轨,而应按视线同轴性和操作频率布置。微型红点适合放在斜向或后置位置,供近距离快速指向;战术灯和激光更适合布置在护木侧面,视桥只负责提供稳定参照和变焦操作,不应替代全部护木接口。

  三维建模时,装配关系要按真实枪械维护顺序校核。先确认枪管轴线、机匣顶面和护木导轨基准面,再放置瞄准镜座与镜身,随后建立桥体骨架。桥体底面与导轨齿的配合应保留微小安装间隙,不能把零件建成完全零间隙的视觉体;螺钉、螺母块和垫片需要单独成体,便于后期出工程图时表达锁紧顺序。变焦拨杆应做转动或滑动机构的简化约束,检查其在最小倍率到最大倍率之间是否会碰到镜身调节钮、护木盖或射手手部。

  细节上,桥体边缘需要倒角,尤其是射手手部经常滑过的位置。锐角不仅影响携行手感,也会在涂装后形成应力集中和掉漆点。表面处理可参考硬质阳极氧化或聚合物磨砂纹理,但结构模型中应先把壁厚、拔模斜度和刀具可达性做合理。铣削槽孔不能只按外观开孔,槽宽要满足加工刀具进入,内部加强筋也要避免形成无法切削的封闭深腔。

  该类部件的价值在于把瞄准、变焦和附件布局压缩到稳定的人机工程区域内。设计良好的视桥不会改变枪械核心机构,却能缩短射手从观察到精确瞄准的动作链;对三维建模人员而言,重点则是把导轨接口、镜环尺寸、护木边界、拨杆运动和装配干涉同时纳入校核,而不是单独追求外观上的战术造型。
