山地车气压弹簧后避震器结构

　　这套结构围绕山地车后悬架的冲击吸收需求展开，主体为带外置阻尼储油腔的螺旋弹簧后避震器，适用于耐力越野、速降以及高强度林道骑行场景。车辆在连续颠簸、落差落地和弯道压缩过程中，后轮受到的冲击会通过车架连杆传递到避震器两端，内部阻尼系统与螺旋弹簧共同承担缓冲和回弹控制任务，避免车轮离地后车架产生不受控的反复弹跳。

　　从实际布置看，该避震器采用眼孔式安装接口，两端衬套中心距对应205mm规格，行程边界为60mm，安装硬件直径按37.4mm考虑。建模时需要重点校核眼孔中心距、衬套宽度、锁紧空间以及弹簧外径，因为后避震器并不是孤立零件，它被限制在车架三角区域内工作，周围还要避开连杆转轴、线管、轮胎和泥水飞溅路径。若只按外观搭建而不保留安装边界，后续在整车装配中很容易出现弹簧与车架干涉、衬套无法压入、调节旋钮被连杆遮挡等问题。

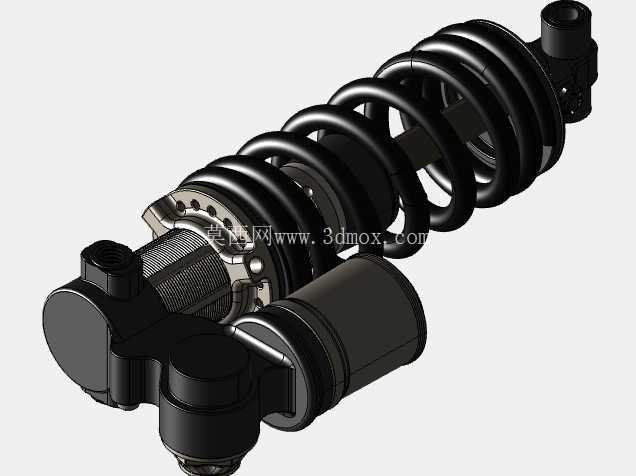

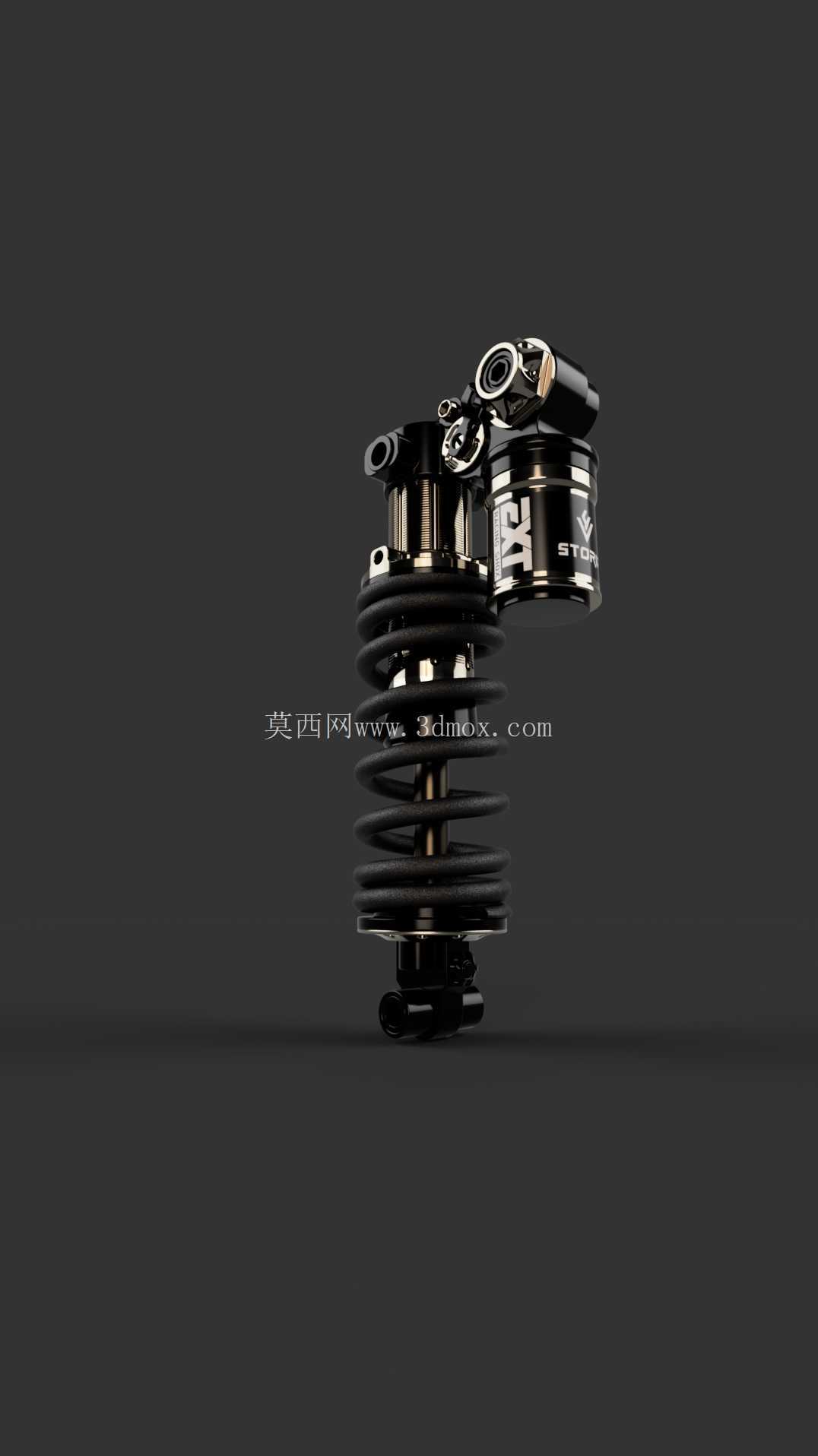

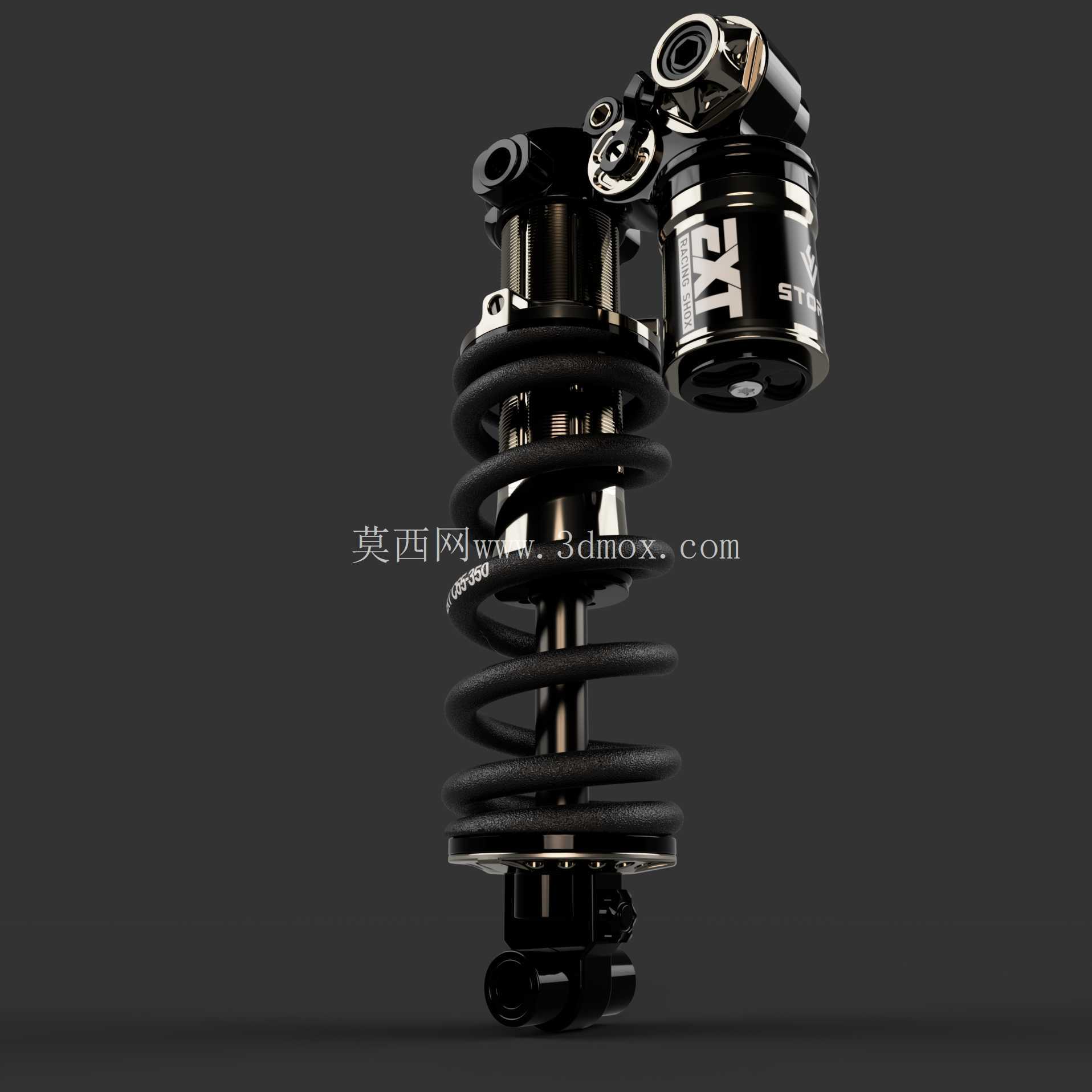

　　外形上，主弹簧以大节距螺旋形式套在阻尼活塞杆外侧，承担主要承载和预压作用；上部外置储油腔通过连接结构与主阻尼筒相连，用于改善高速压缩时的油液容量和热衰减表现。调节旋钮、气室或油腔端盖、下安装眼孔以及弹簧座均按实物比例表达，能够用于整车悬架布置、外观评审和机构运动分析。弹簧在全行程压缩时外径可能因圈距变化产生轻微径向扩张，因此车架内侧需要预留足够间隙，不能把弹簧外圆贴住管壁设计。

　　设计思路上，后避震器的核心不只是“能压缩”，而是要在压缩和回弹之间建立可控关系。弹簧负责储存冲击能量，阻尼回路负责把能量转化为热能耗散，外置腔体则为油液流动、活塞位移和温度升高提供余量。端部眼孔需要承受拉压交变载荷，衬套还要允许车架连杆在悬架运动中产生小角度摆动，因此接口轴线、端面平行度和锁紧螺母空间都应在三维装配中同步检查。

　　在自行车开发流程中，这类模型常用于车架悬架布局确认、连杆比例分析、维修件展示以及装配干涉检查。工程师可以把避震器作为约束部件放入车架总装，模拟后轮上下跳动时两端安装点距离变化，再核对60mm行程内弹簧、油腔、调节旋钮和车架管材之间的安全间隙。对于选型人员而言，中心距、行程、安装硬件直径和弹簧外径是最直接的边界条件；对于结构建模人员而言，眼孔衬套、弹簧座、阻尼筒、外置腔体和调节机构则是表达功能逻辑的关键部位。

　　该模型保留了后避震器的主要外形和装配关系，适合用于山地车悬架系统的空间校核与结构展示。实际设计中还应结合车架杠杆比、骑手体重、弹簧刚度和阻尼调校范围进行匹配，使车辆在爬坡、刹车、过弯和落地时都能获得稳定的支撑与牵引表现。
