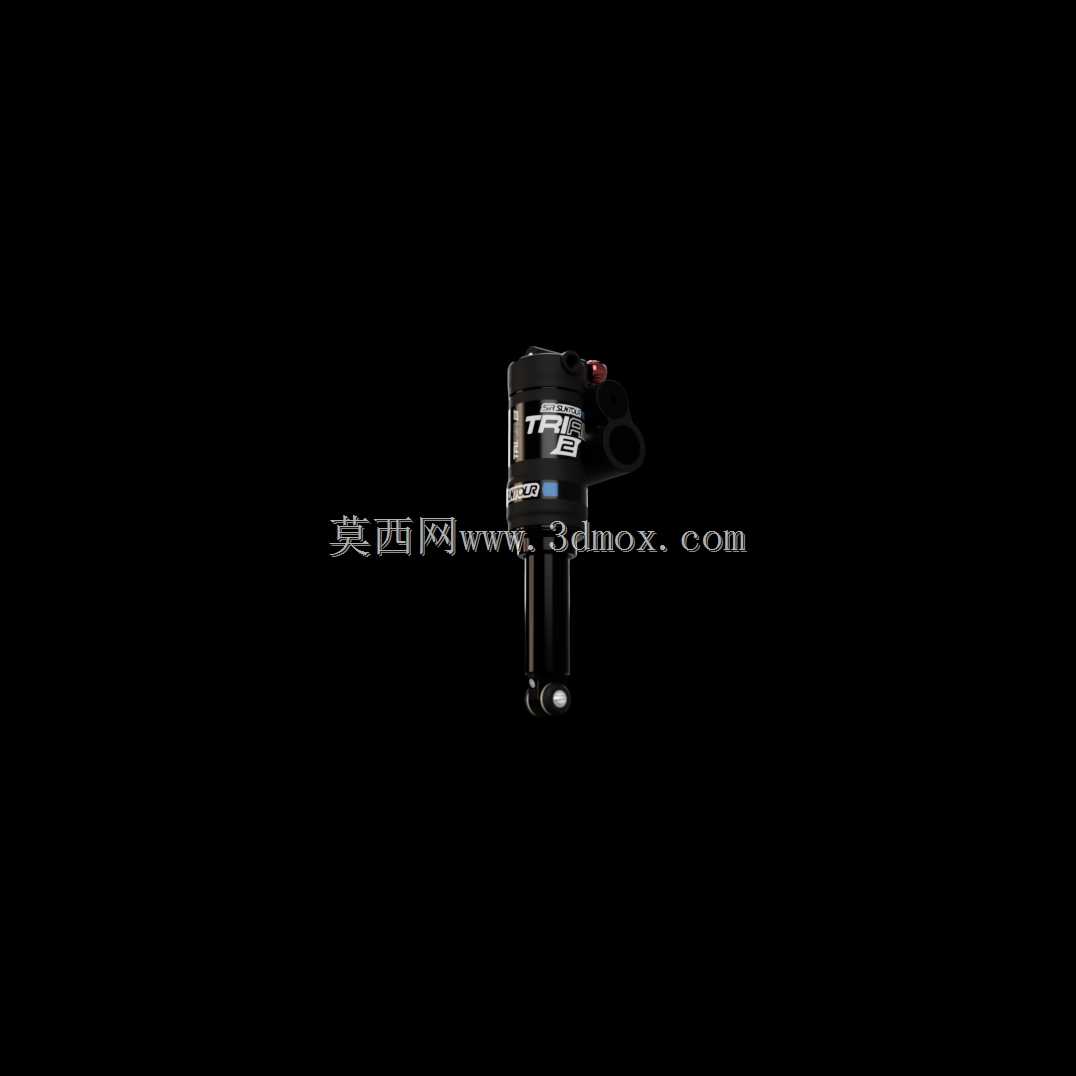

山地车Enduro行程Trunnion结构后避震器

这款后避震器针对山地Enduro骑行场景开发，适配高强度林道穿越、全山地耐力骑行的使用需求，核心作用是吸收轮组传递的路面冲击，过滤碎石、落差、树根路段带来的高频振动，同时在大落差冲击下提供足够的支撑与回弹阻尼，避免车架刚性冲击损伤，也能让骑乘者在复杂地形下保持车身操控稳定性。

从结构设计来看，采用Trunnion耳轴安装结构，区别于传统衬套式安装的后避震，耳轴结构将安装点设置在避震器筒体两端的同轴轴位上，安装后整体受力更均匀，侧向抗扭能力更强，在大侧倾过弯、连续落差冲击时，不会出现安装衬套偏磨、避震筒体受侧向力导致的油封渗漏问题，也能进一步压缩安装所需的纵向空间，给车架后三角的结构设计留出更多余量，方便设计师优化后下叉的弯曲角度与轮胎间隙。

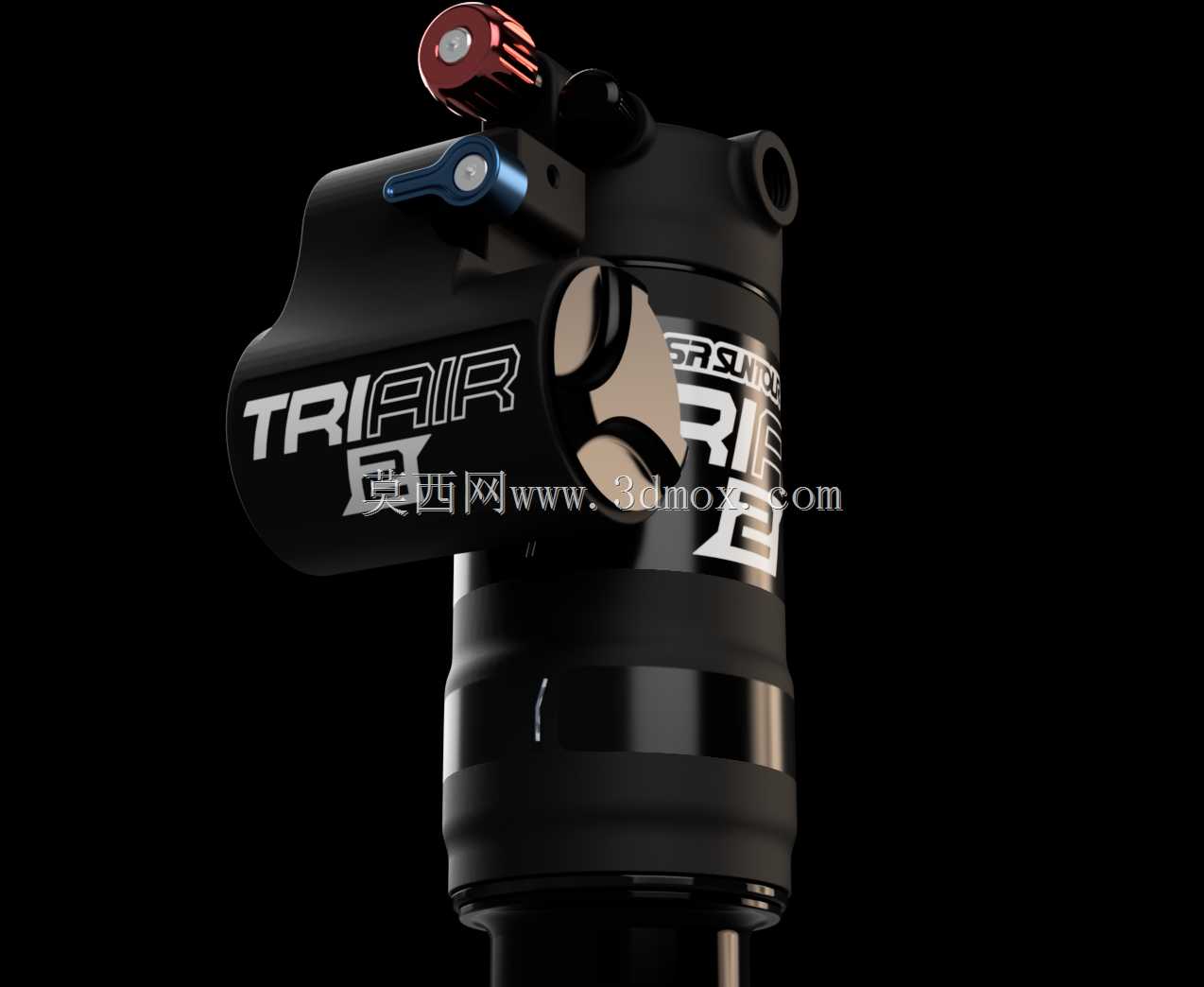

尺寸参数上，避震器的眼对眼安装长度为205mm，行程长度为65mm，安装硬件采用25x8mm规格的标准衬套轴件，适配市面上绝大多数采用Trunnion安装规格的Enduro车架，安装时无需额外改装衬套规格，直接匹配对应轴径的车架安装座即可完成装配。功能配置上集成了多段阻尼调节结构，顶部红色旋钮负责压缩阻尼调节，可根据骑行者体重、骑行地形调整压缩阻尼大小，顺时针旋转增大压缩阻尼，在爬坡、平路踩踏时减少避震器的泄力踩踏晃动感，逆时针旋转减小压缩阻尼，在高速下坡路段提供更灵敏的小震动吸收效果；侧面蓝色旋钮负责回弹阻尼调节，可根据冲击频率调整回弹速度，避免回弹过快导致的车轮弹跳失控，也能防止回弹过慢造成的避震打底、连续冲击下行程不足的问题。

气室结构采用单气室正压设计，气室容积经过优化，在整个行程范围内的弹簧曲线更线性，初段小震动灵敏度高，中段支撑性充足，末段带有渐进式的行程末段支撑，避免大落差下频繁打底。筒体采用高强度铝合金加工而成，表面做硬质阳极氧化处理，耐磨性能优异，长期往复运动下不会出现筒体表面划伤导致的漏气问题；油封采用低摩擦阻尼的多层密封结构，既保证气室的气密性，也能减少活塞杆运动时的摩擦阻力，让避震动作更顺滑。

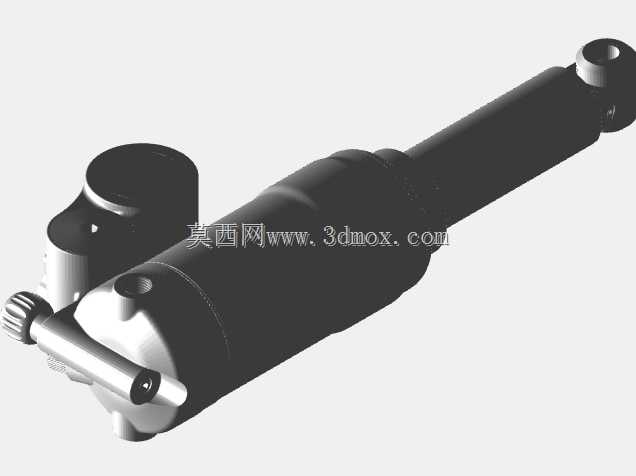

建模过程中严格还原了实物的装配关系，所有调节旋钮的卡位、安装轴位的同轴度、筒体与气室的配合公差都按照实际加工精度还原，可直接用于山地车整车装配的干涉校验，也能作为后避震器结构设计的参考样本，帮助结构设计师理解Trunnion结构后避震的布局逻辑，在新车架开发时准确预留安装空间，避免出现安装位干涉、行程运动时与车架部件碰擦的问题。在实际装车场景中，这款避震器的安装角度、运动轨迹都经过实车验证，踩踏过程中不会出现刹车卡钳、后轮组与避震筒体的干涉，全行程运动过程中各部件的运动间隙都在安全范围内，不需要额外打磨车架部件即可完成装配。对于山地车改装用户来说，只要车架的安装规格匹配205x65mm的Trunnion安装位，就可以直接替换原有后避震，不需要额外调整连杆比，就能获得更顺滑的避震表现与更宽泛的阻尼调节范围，应对不同难度的骑行地形。
