屋顶风冷冷凝换热机组结构设计

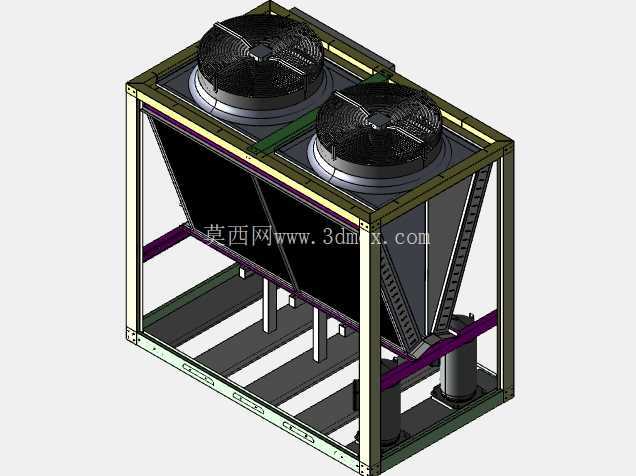

　　这套三维结构围绕屋顶型空气对空气冷凝装置展开，设备面向商用暖通、工业冷却和集中空调系统的室外换热环节。整机采用框架式承载思路，顶部布置两台大直径轴流风机，中部设置V形翅片管式换热器，下部预留压缩机、管路和检修空间，右侧配置电气控制箱体，整体形成集换热、压缩、送风与控制于一体的风冷冷凝单元。

　　在实际工程中，这类设备通常安装在商业综合体、厂房、数据辅助用房或公共建筑屋面。选择屋顶布置，一方面可以利用室外空气作为冷源，减少机房占用；另一方面也便于热风向上排放，避免排风短路和地面噪声干扰。设备运行时，轴流风机从机组周围吸入环境空气，空气穿过V形翅片管束后与制冷剂完成热交换，受热空气由顶部风机排出；制冷剂在换热器、压缩机及连接管路构成的回路中循环，实现气态制冷剂的冷凝与压力提升。

　　结构设计上，机架采用矩形管材拼焊或螺栓装配的形式，外轮廓近似长方体。顶部风机区域设置加强边框，用于承受风机自重、运行振动以及风载荷；底部框架承担压缩机、换热器和管路重量，并通过支腿或减振件将载荷传递到屋面基础。V形换热器倾斜布置在机架内部，相比单面平直换热芯体，它能在有限占地内增加迎风面积，同时让气流路径更均匀，降低局部高速风区造成的噪声和换热不均。

　　风机安装在换热器上方，风筒与顶部面板配合形成稳定导流通道。风机网罩、电机支座和边框在模型中均有明确位置，便于后续检查风机与换热器的净距。压缩机位于下部框架内，采用竖向筒体结构，并通过紫色支撑件与底架连接；这类支撑不仅要满足静载定位，还要考虑压缩机启动、停机时的扭转和振动传递。管路走向在机架内侧预留了空间，设计时需控制弯头数量、吸气管坡度和检修距离，避免与风机、电控箱或换热器支架发生干涉。

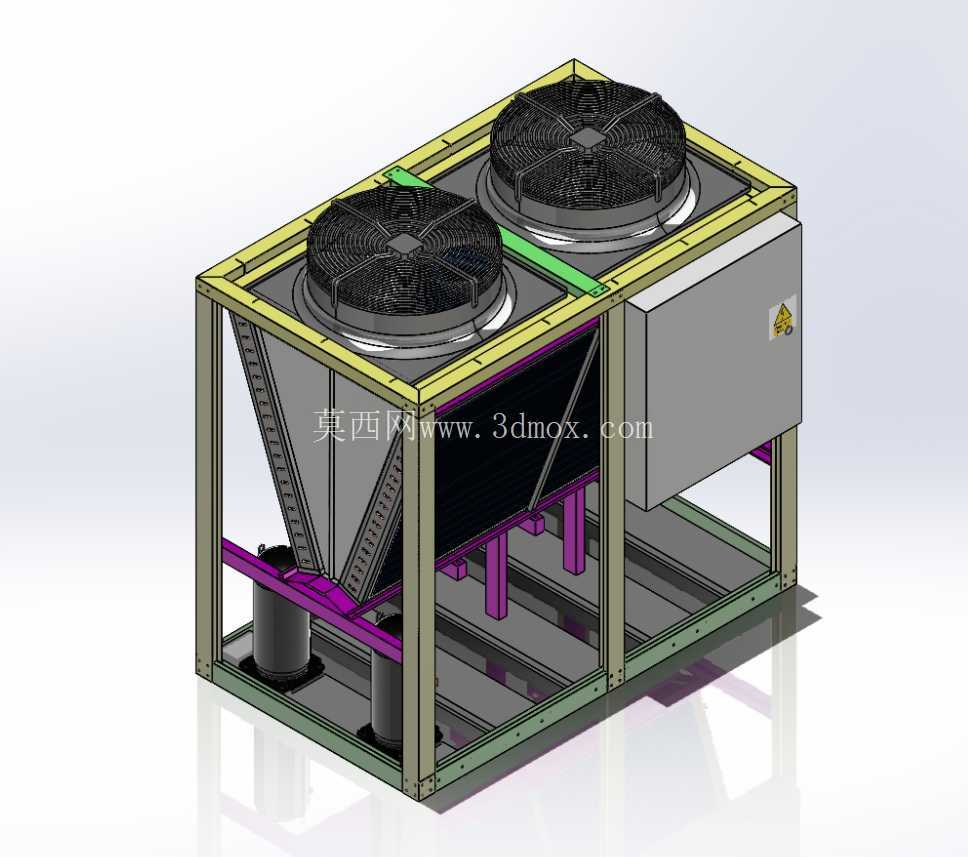

　　电气控制箱布置在机组侧部，箱体与主框架连接，箱面保留警示标识位置。对屋面设备而言，电控箱的位置需要兼顾防水、检修开门空间和接线距离。箱体不宜正对换热器排风方向，也不应占用压缩机抽芯、阀门操作和压力表观察区域。框架外侧的面板可根据防护要求做成可拆卸护板，既满足防雨和安全隔离，又方便现场维护。

　　外形边界方面，模型体现出明显的长宽高比例：长度方向容纳两台风机和V形换热器，宽度方向受换热器厚度、风机直径及侧部电控箱限制，高度方向则由底架、压缩机、换热芯体、风机风筒叠加形成。屋面布置时，不能只看设备本体投影，还应在四周留出进风距离，顶部留出排风与吊装空间，底部留出冷凝水管、制冷剂管和电缆桥架的接入位置。多台并列安装时，机组之间应避免进风面相互遮挡，排风口也不能靠近新风取风口或建筑敏感区域。

　　从建模逻辑看，该作品把承载框架、换热芯体、风机组件、压缩机、支撑腿、电控箱和外部护板分层表达，结构关系清晰。框架杆件可作为焊接或装配基准，换热器以V形模块安装，风机通过顶部法兰定位，压缩机通过下部支撑和减振件固定。这样的拆分方式有利于工程人员进行重量估算、钣金展开、基础校核和维护路径检查。

　　在选型与深化阶段，需要重点核对风机直径与顶部开口尺寸、换热器倾角与框架斜撑位置、压缩机检修半径、电控箱开门方向以及底脚孔距。屋面安装还应考虑设备运行重量、风揭风险、排水坡度和防雷接地。整体模型没有把设备做成封闭黑箱，而是将内部主要功能部件和外部安装边界同时呈现，适合用于风冷冷凝机组方案沟通、结构干涉检查、暖通设备布置以及制冷系统教学演示。
