工业级空气冷却换热机组结构设计

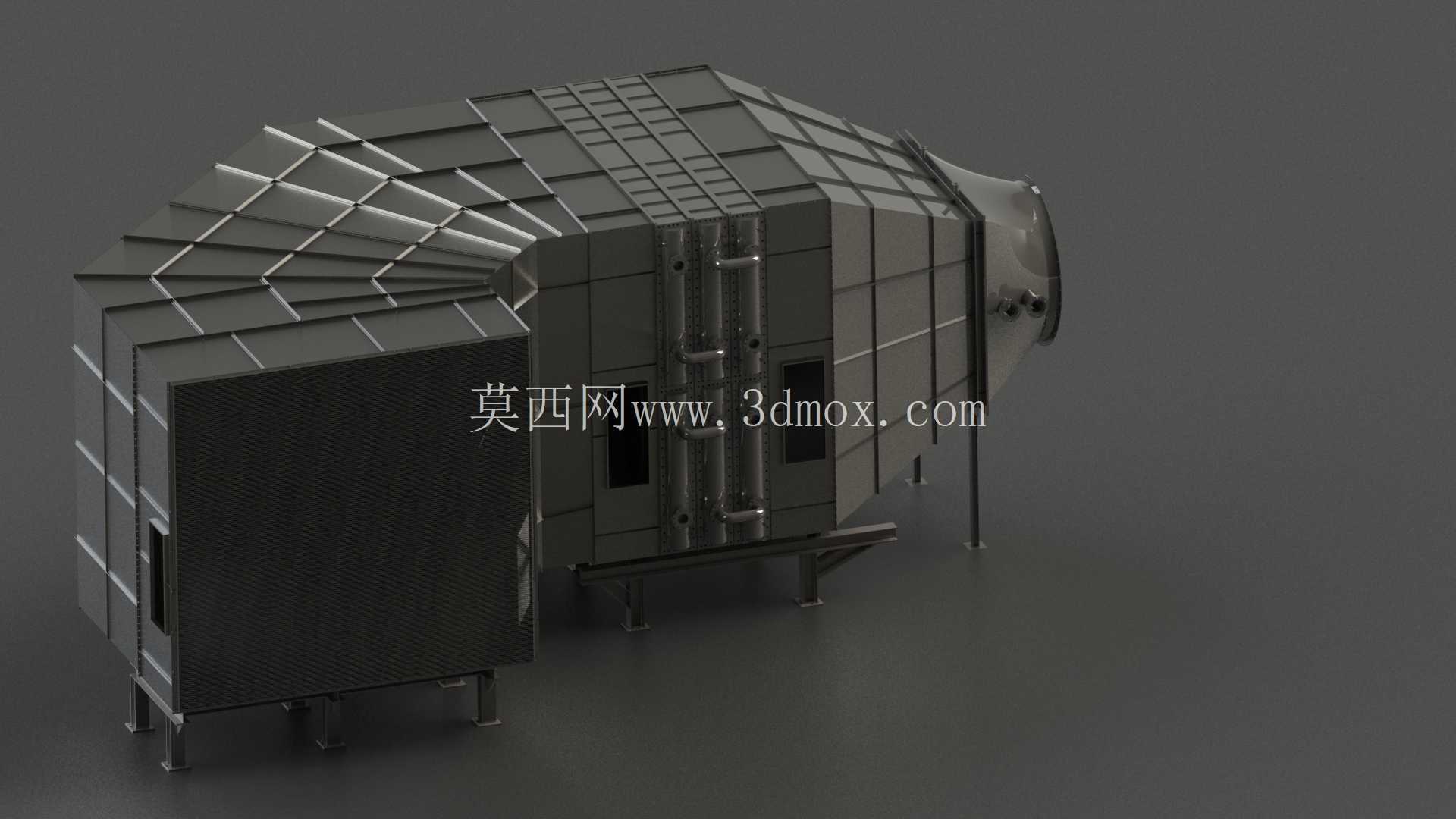

　　这套空气冷却换热机组的三维结构，面向冶金、电力、化工、大型空压站以及暖通制冷系统中的高温气流降温工况，核心作用是把携带余热的工艺空气或者循环风在流经壳体腔室的过程中完成热量置换，让出口风温稳定落到工艺允许区间，同时把换热介质带走的热量输送到后续冷却回路。现场布置时，机组一端对接送风管道，另一端衔接回风或者排气烟道，底部支腿直接落在混凝土设备基础上，不需要额外搭建大型承重框架，整体外形顺着气流走向做变径过渡，入口段采用渐扩结构降低进风阻力，出口段做渐收造型引导气流均匀汇入后续管路，避免风道截面突变产生涡流、压损陡增的问题。

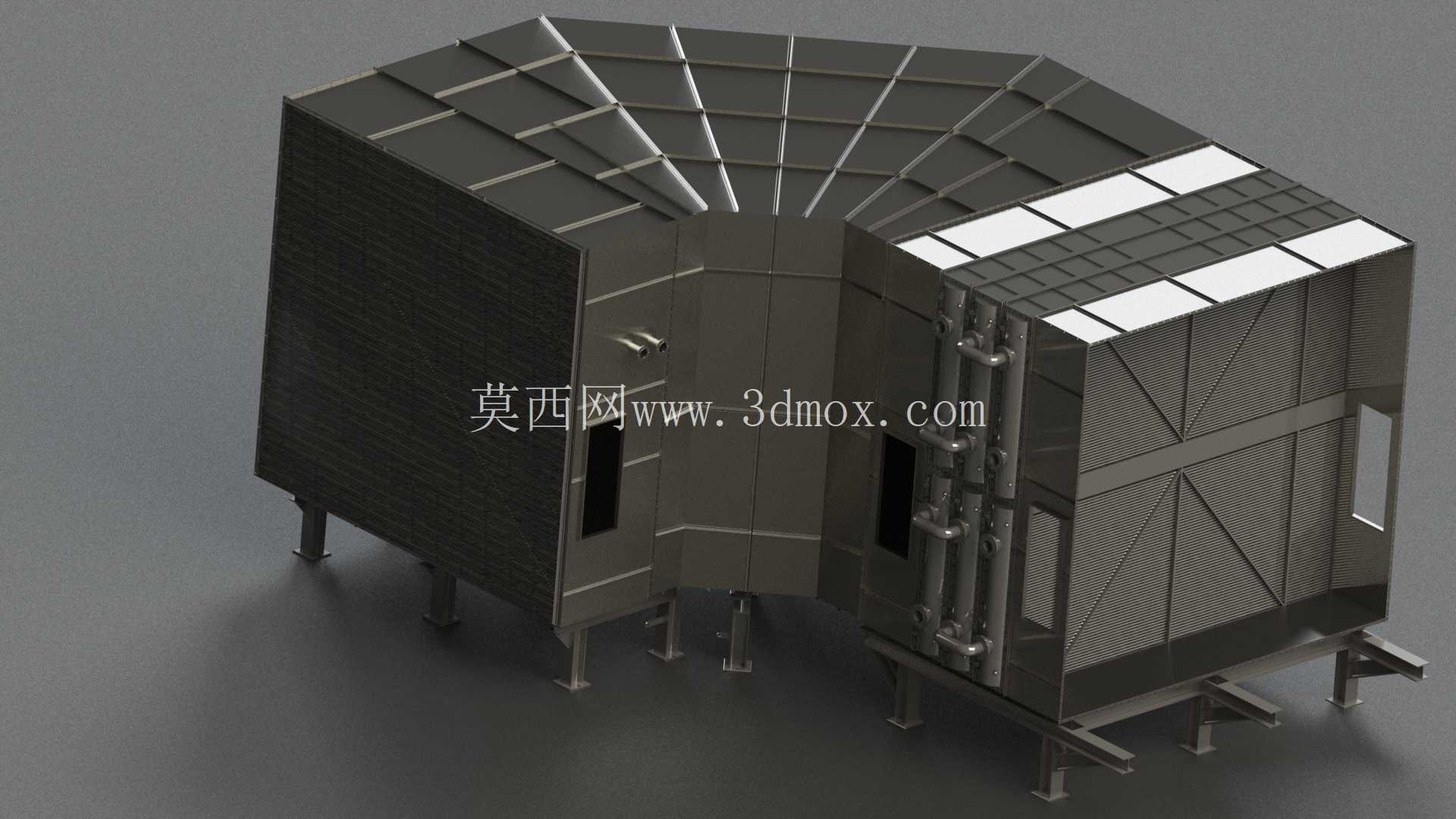

　　从结构拆分逻辑来看，机组最外侧是分片拼装的保温壳体，壁板采用加筋矩形板块拼接，每块壁板预留折边连接孔，现场可以通过螺栓逐块组装，既方便长途运输时分件发货，也能在后期检修时单独拆除对应壁板，露出内部换热芯体、管路和支撑构件。壳体顶部顺着气流方向排布多道导流分格板，把大截面风腔分割成若干均匀的过流区域，防止气流全部从阻力最小的中部通道窜流、边缘区域出现通风死区，保证整个换热截面上的风速偏差控制在合理范围。侧面预留的检修门正对内部核心管束位置，运维人员不需要进入风腔就能直接观察换热面结垢、积灰情况，也可借助该开口完成高压水冲洗或者管束查漏作业。

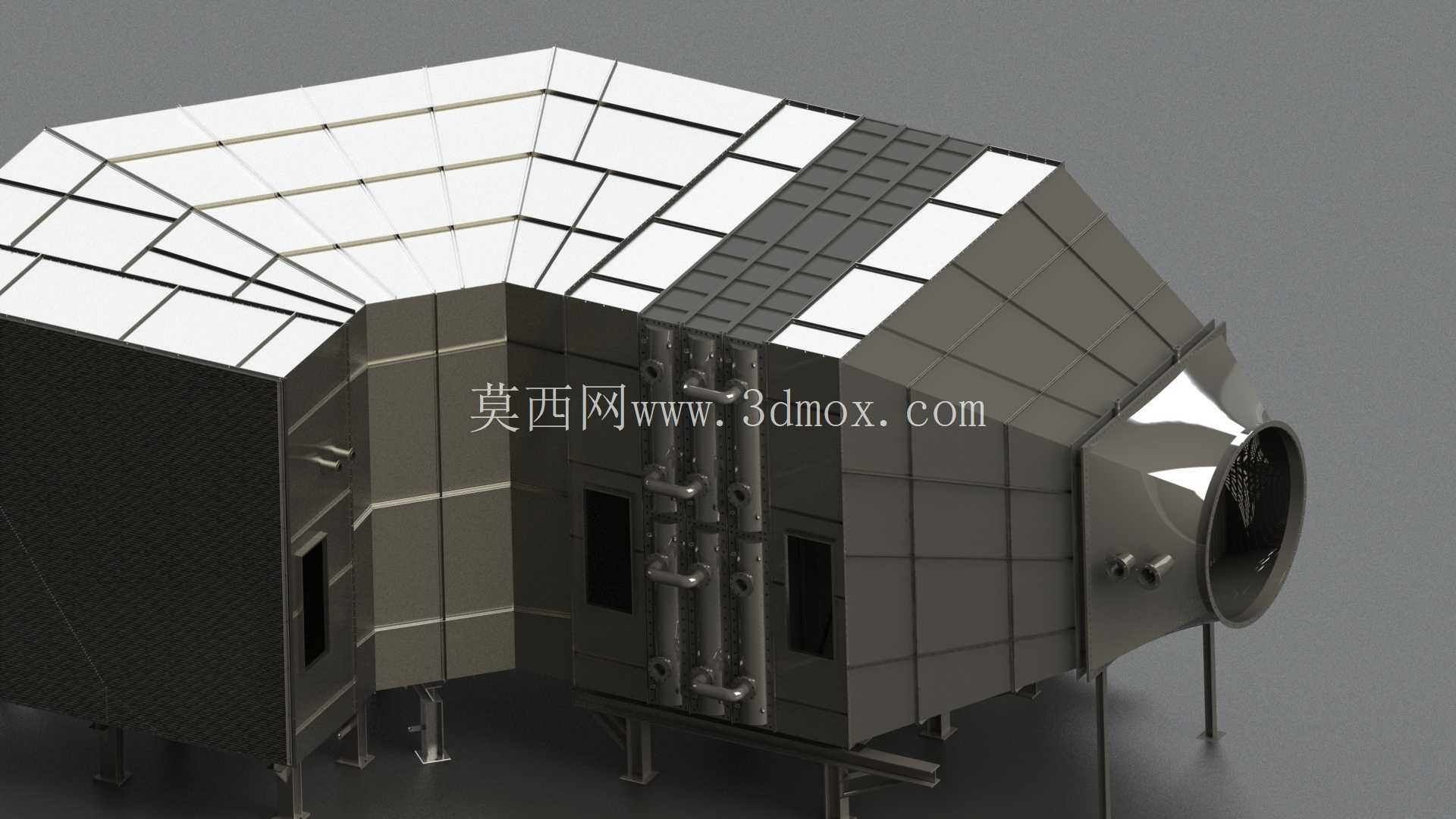

　　换热核心区在壳体中段，管束沿气流纵深方向分层布置，冷却介质通过集管分配到每一排换热元件，气流横向掠过换热表面时完成对流换热。设计阶段先根据处理风量、入口风温、要求出口温度以及冷却介质的进出口温差完成热工计算，确定所需换热面积、管束排数和流通截面，再反向推导壳体的长宽高边界：既要保证额定风量下迎面风速处于合理区间，避免风速过高带出液滴或者增大风阻，也要控制机组整体宽度和高度适配现场厂房的吊装孔、检修通道尺寸，支腿的跨距按照满水运行重量加上风载、地震载荷校核，确保基础预埋螺栓的受力均匀，运行时不会出现局部沉降或者振动异响。

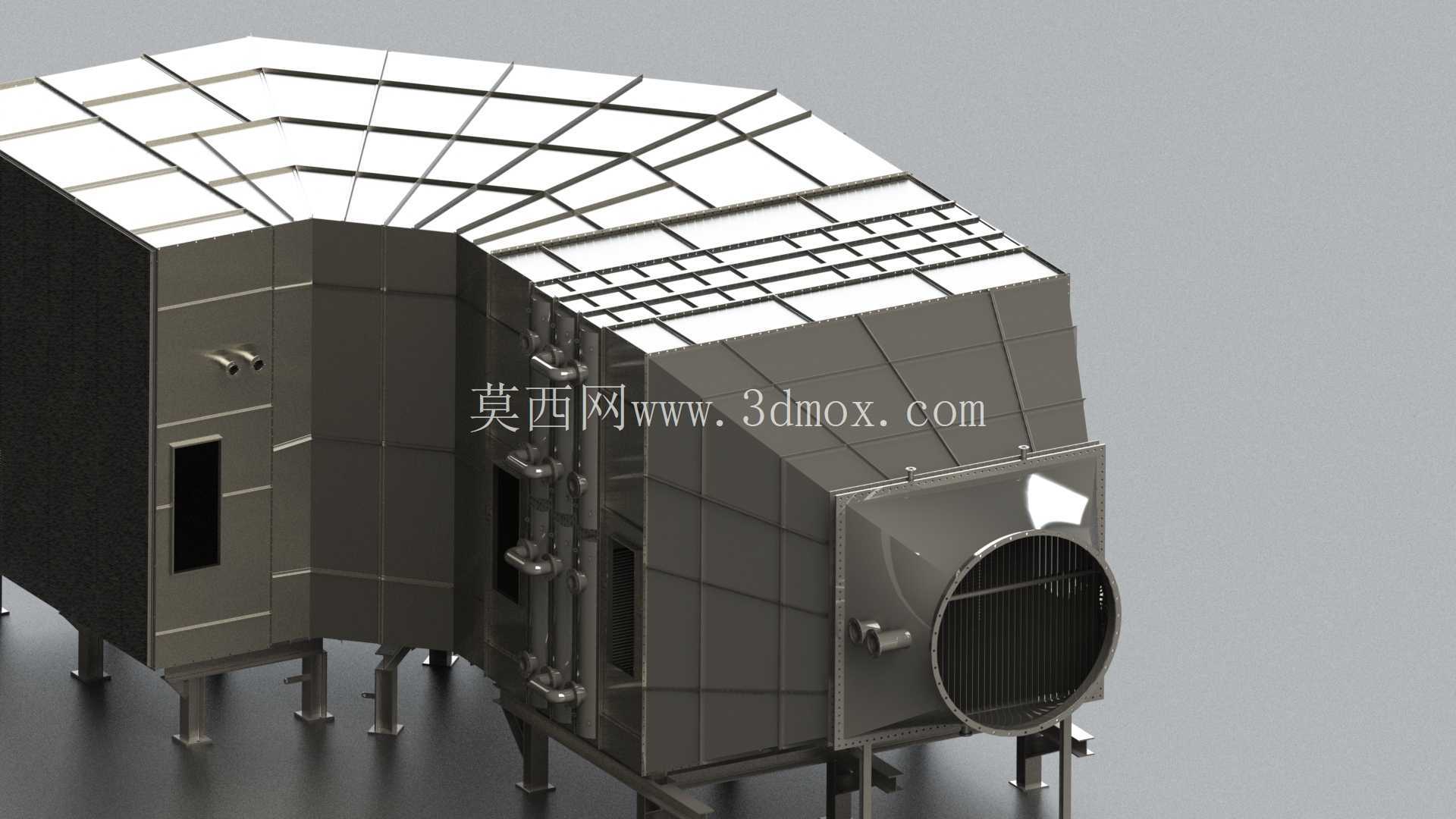

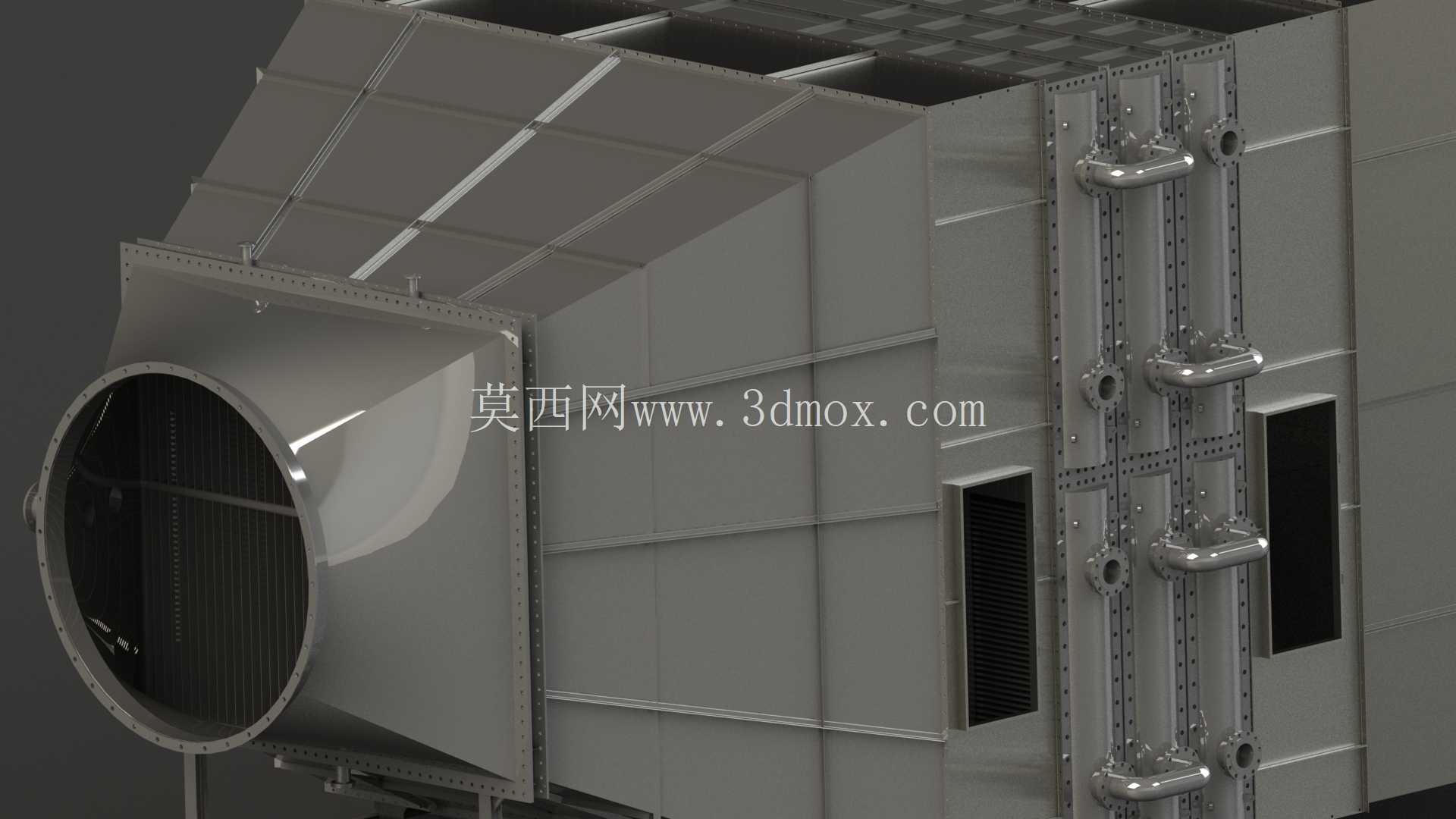

　　入口渐扩段的角度经过反复调整，若扩张角过大，气流会在壁面附近发生脱流，形成大范围漩涡消耗风机压头；角度过小则会让机组轴向长度过度增加，挤占厂房布置空间。建模过程中把渐扩段的壁板拆分成多块折线拼板，在兼顾气动性能的同时降低钣金加工难度，不需要制作大尺寸异形曲面模具，普通板材折弯、焊接即可成型。出口渐收段同样兼顾流场和安装对接需求，端部的连接法兰直接和下游风管法兰匹配，法兰面预留密封垫安装槽，防止运行时出现漏风、漏热。

　　机组底部设置独立的支撑鞍座，鞍座和壳体主承重梁焊接为一体，把数吨重的管束、壳体和内部介质重量均匀传递到四个支腿，支腿底板开长条形地脚孔，允许现场安装时微调位置，抵消基础施工的尺寸误差。壳体外部的管路接口集中布置在侧面操作区，阀门、仪表的安装位置留出足够扳手空间和人员操作距离，避免后期维护时出现部件干涉。针对含尘工况，结构上在迎风侧预留了吹扫装置安装位，可配套压缩空气喷吹管定期清理换热表面积灰，维持换热效率长期稳定；针对低温环境使用场景，壳体壁板内侧预留保温层填充空间，减少壳体对外散热，也避免外壁温度过低出现结露滴水。

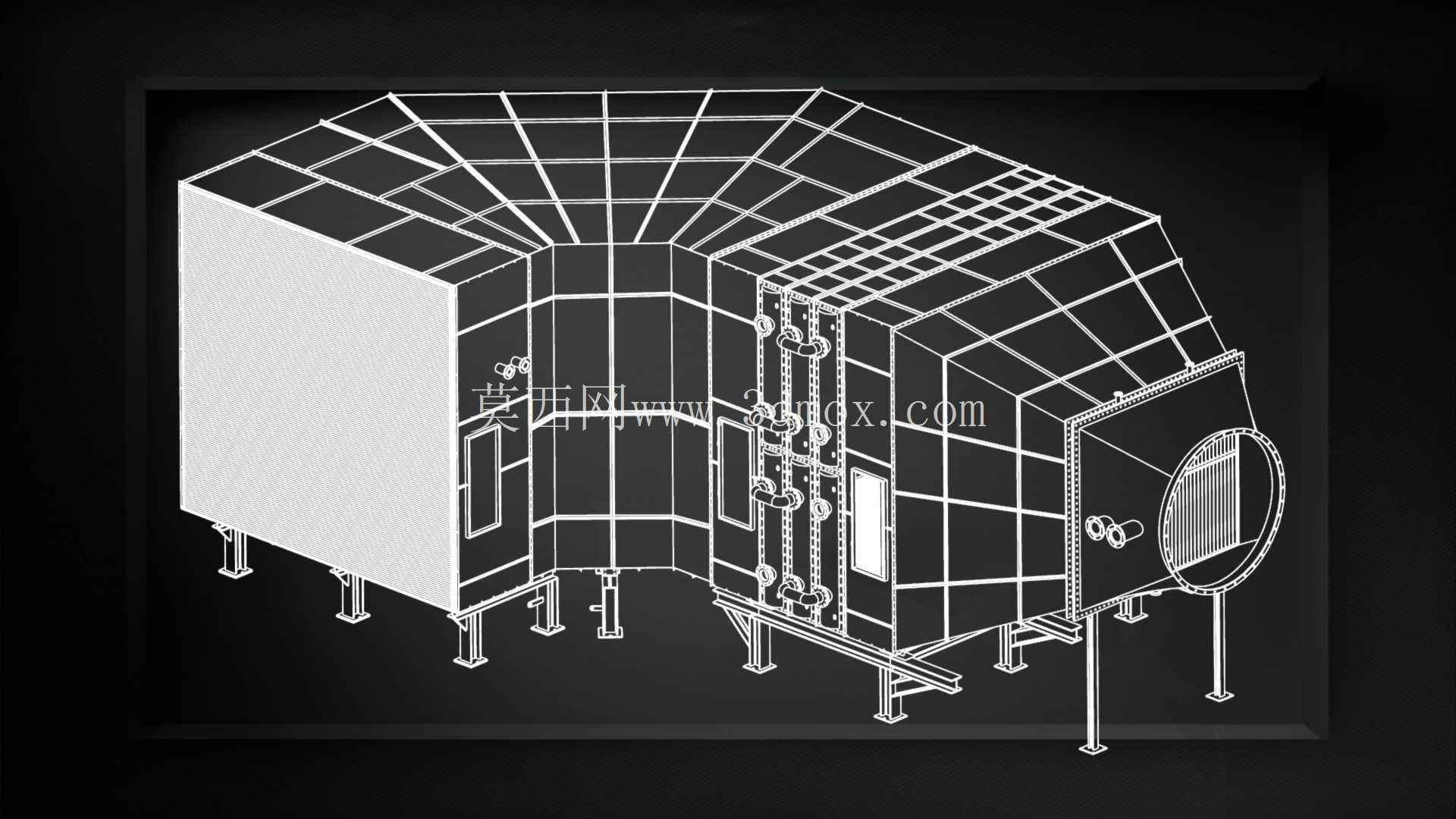

　　整套结构建模时先搭建气流走向的骨架线，确定各段截面的变化规律，再依次布置管束、支撑梁、壁板、检修门和外部接管，全程核对部件之间的装配间隙，保证运输拆分单元的重量符合现场吊装设备的额定载荷，安装时不需要大型特殊吊具即可完成组对，既满足热工性能要求，也兼顾加工、运输、安装和全生命周期运维的实际工程需求。
