手工拼接组合式多层管机架结构设计

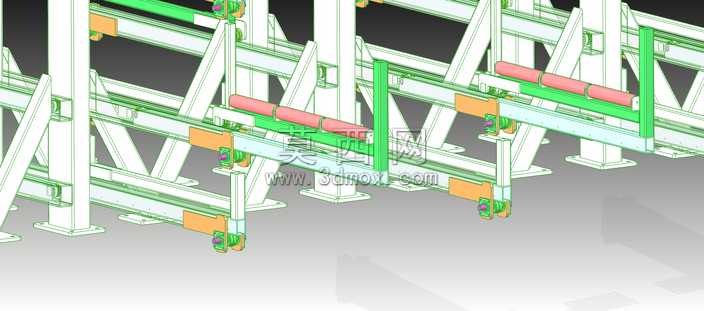

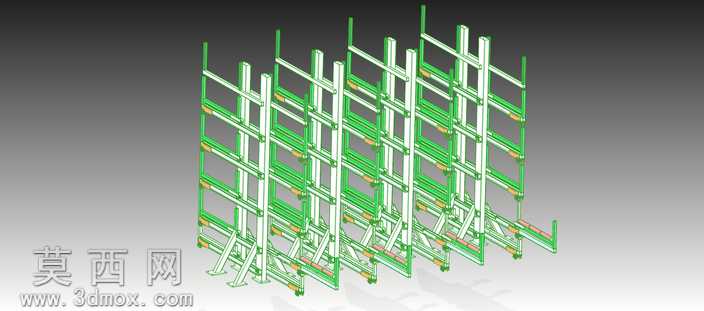

本管机架采用三维参数化建模方式完成整体结构搭建，建模过程中以等径管材作为基础构件，通过线性阵列、对称约束完成多组竖向支撑立柱的排布，竖向立柱沿横向、纵向两个维度均匀分布，形成规整的矩形排布矩阵，为上层架体提供稳定的竖向承载基础。横向连接杆件与竖向立柱采用垂直配合约束，每一层横向杆件均保持水平对齐，相邻层间距保持一致，形成多层置物支撑结构，在架体的进深方向同样设置横向连接管，将纵向排布的立柱串联为整体，提升架体整体的抗扭、抗侧移性能。架体底部设置斜向支撑构件，斜撑与底部立柱、底层横向杆件形成三角稳定结构，分散架体承载时的底部应力，避免架体出现底部失稳变形的问题。建模过程中对所有管材构件统一赋予金属哑光材质，渲染时采用渐变灰色背景突出架体的线框结构特征，通过半透明线框叠加实体显示的方式，清晰展现架体内部的杆件连接逻辑与排布层次。设计过程中未对管材连接节点做精细化的连接处理，保留手工拼接组装的结构特征，整体架体采用模块化的排布思路，可根据实际使用需求调整横向、纵向的杆件数量，适配不同尺寸的管材存放、管线排布需求，架体整体结构规整，受力路径清晰，竖向立柱承担主要竖向荷载，横向杆件承担分层承载作用，斜向支撑承担结构加固作用，各构件分工明确，在满足结构稳定性的前提下尽可能简化构件类型，降低后续加工与组装的难度，适合作为管线排布支撑架、管材存放架使用，整体建模逻辑清晰，约束关系完整，可根据实际使用场景快速调整架体的长宽高参数，适配不同的安装空间需求。
