工业用长条形方形承重梁三维设计

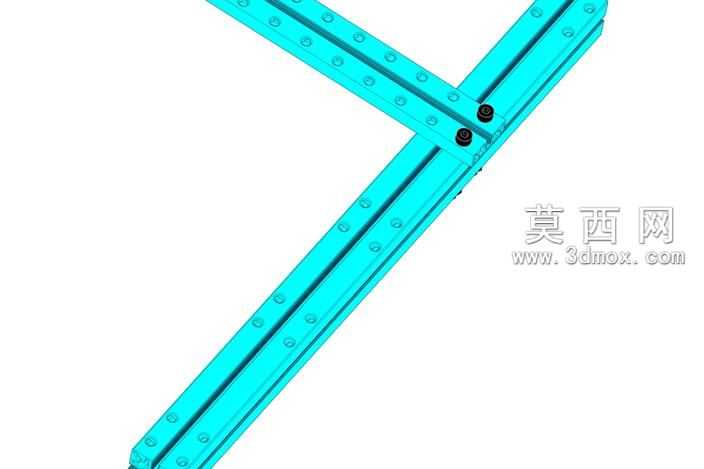

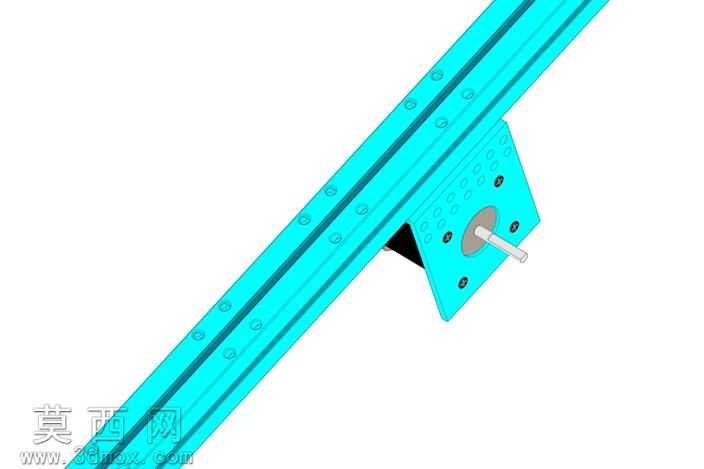

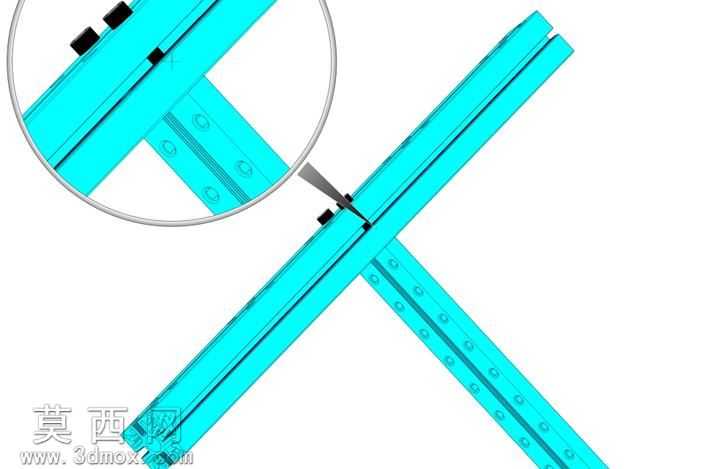

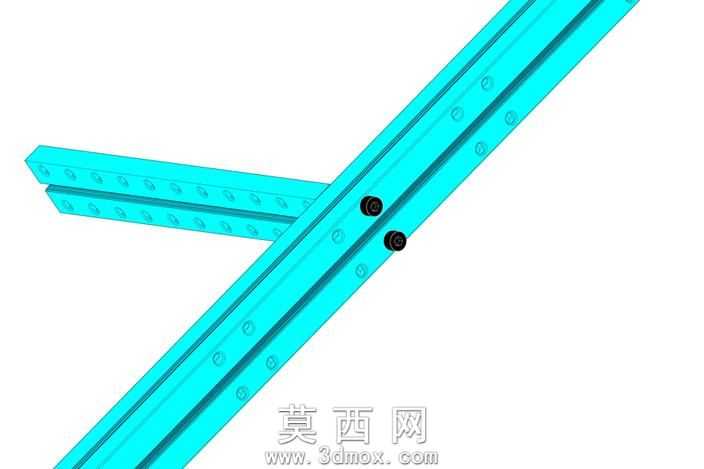

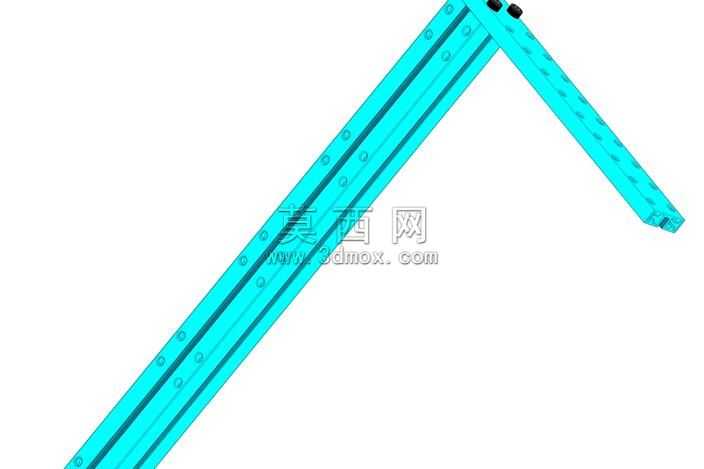

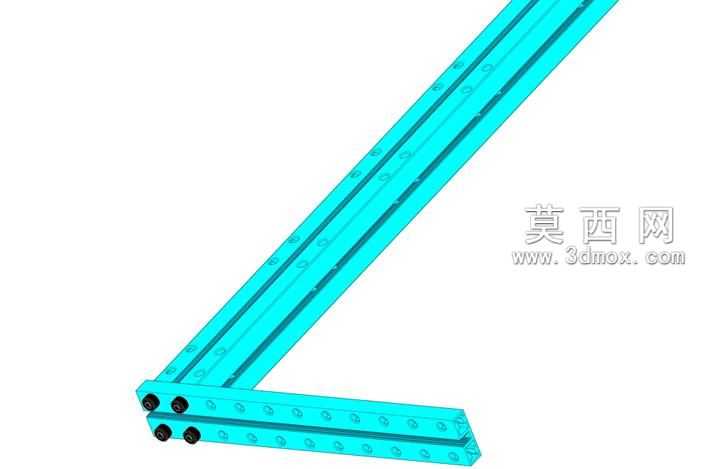

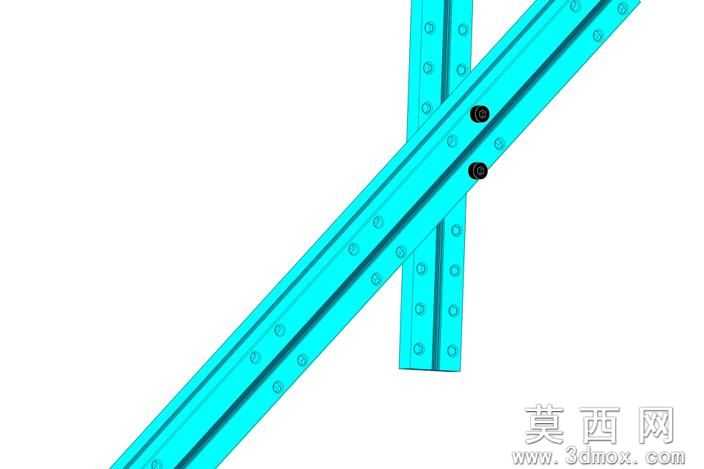

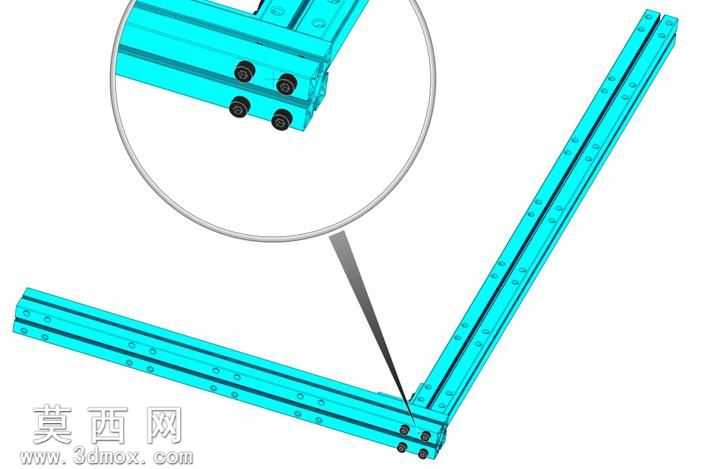

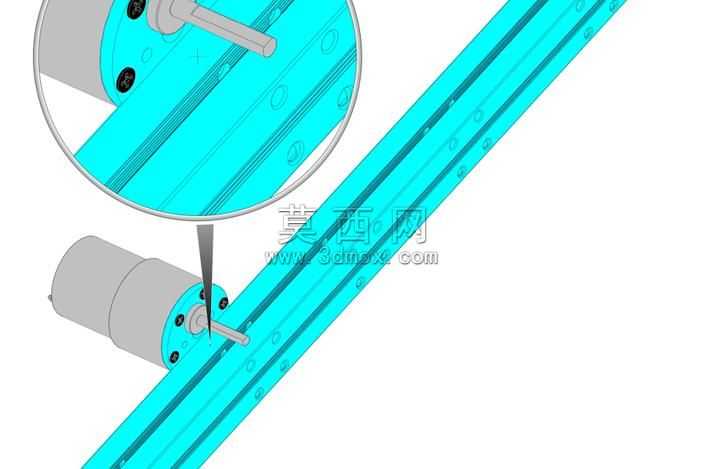

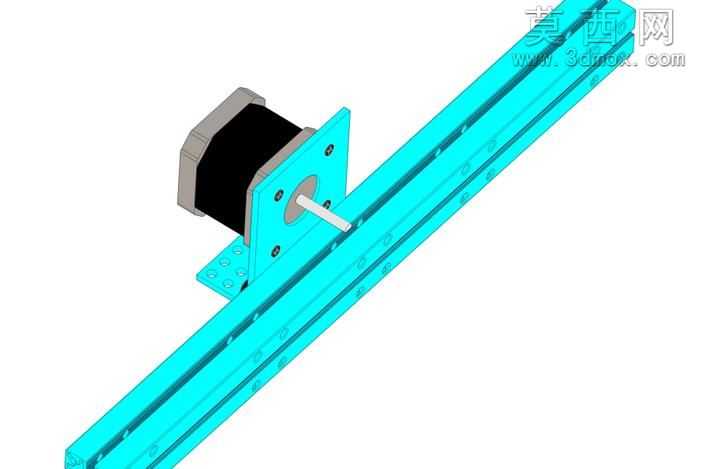

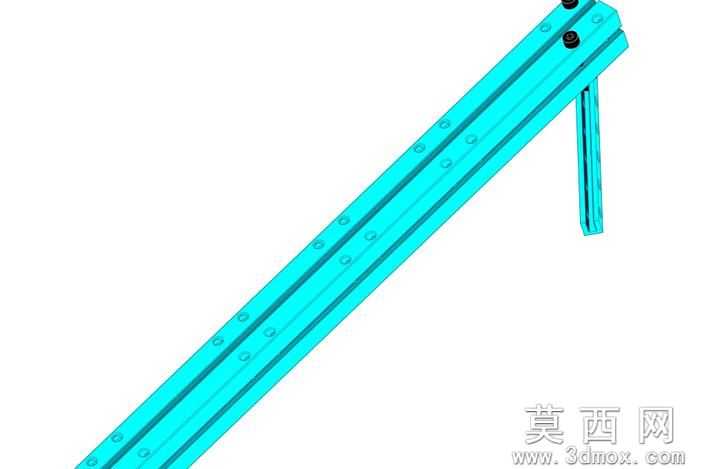

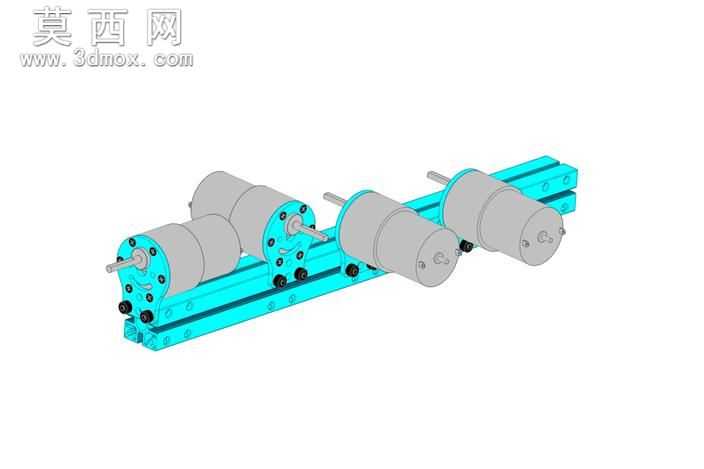

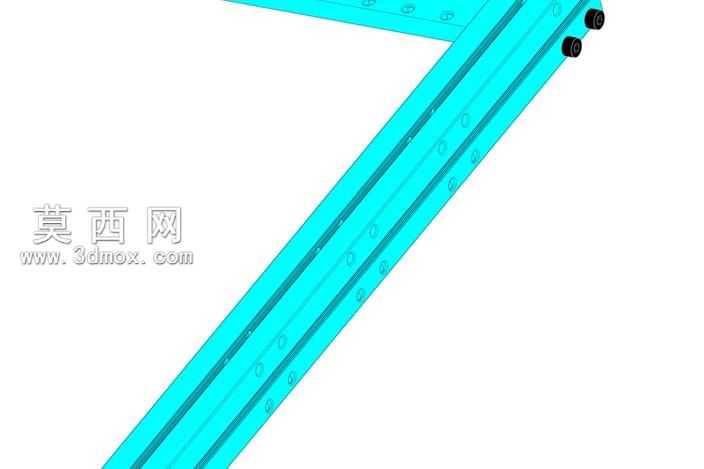

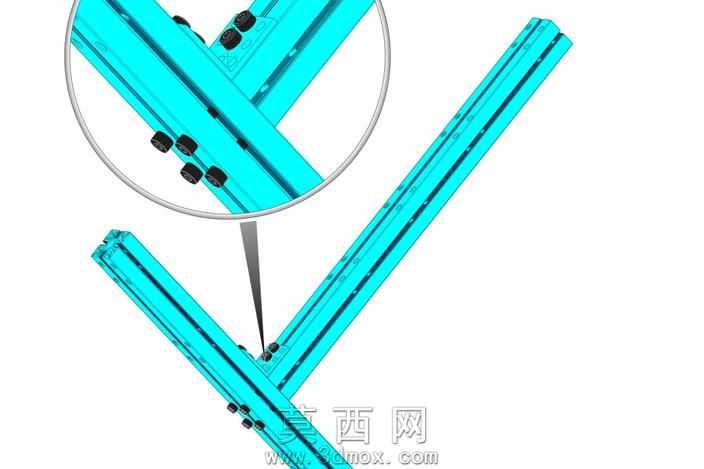

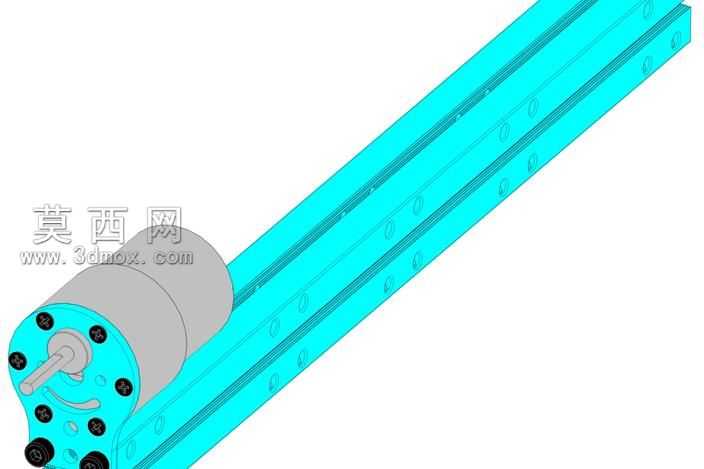

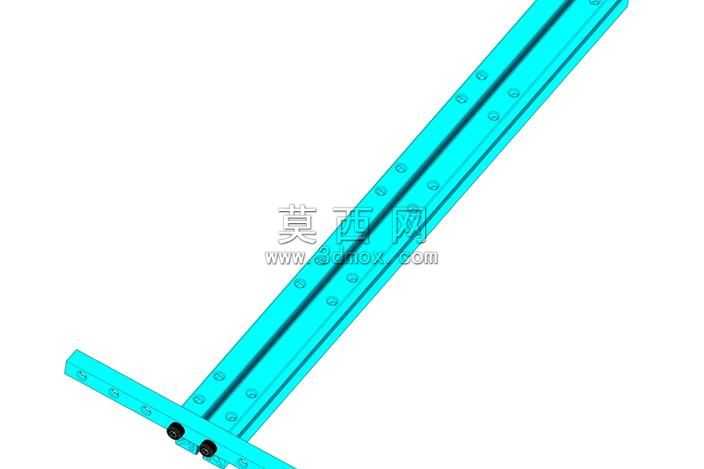

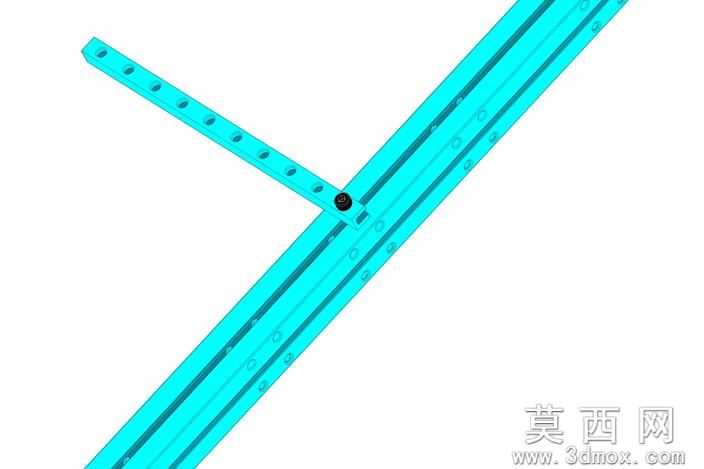

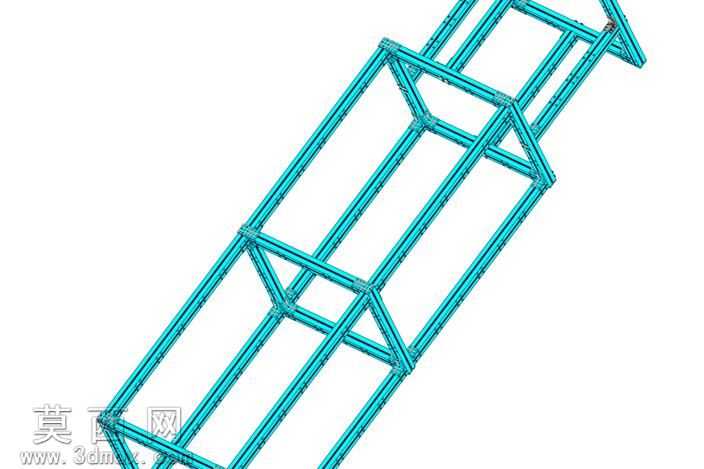

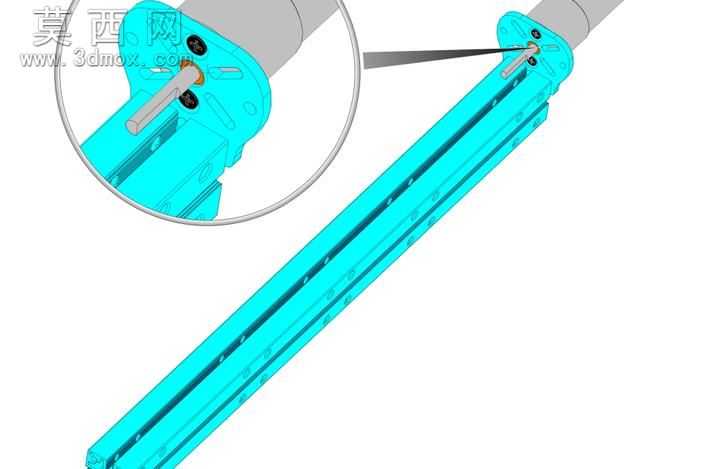

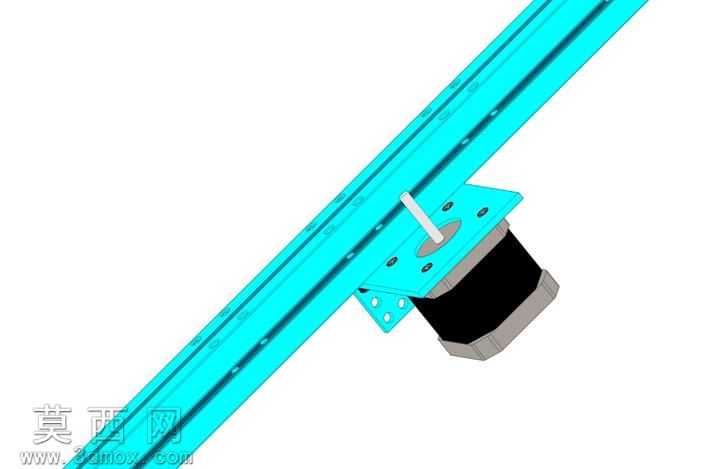

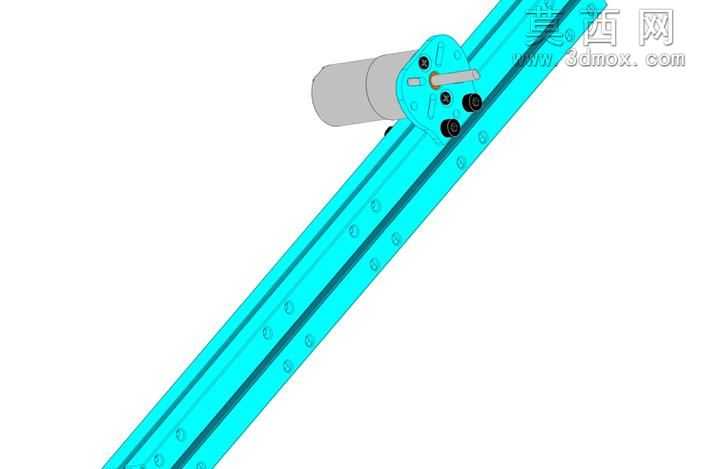

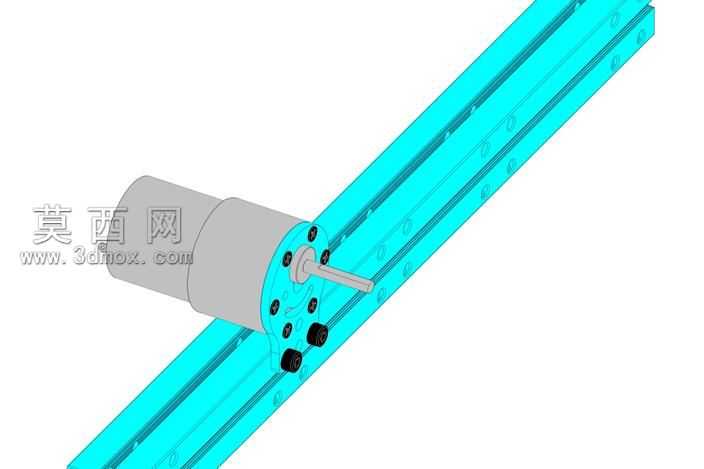

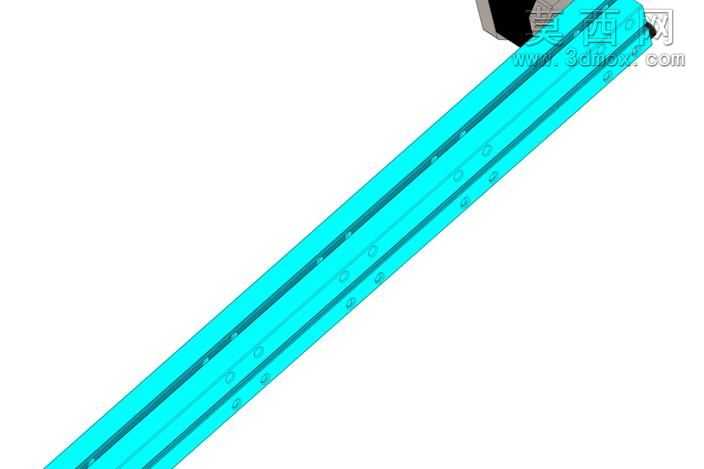

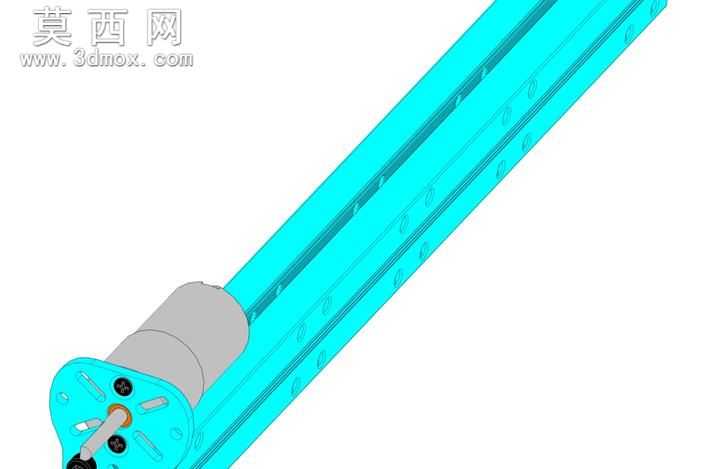

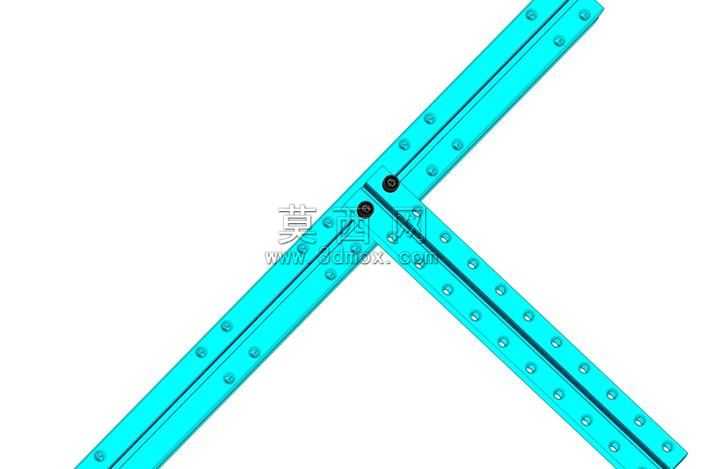

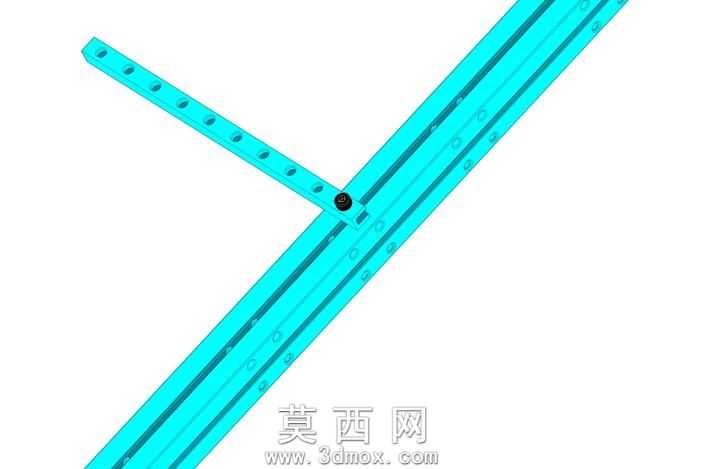

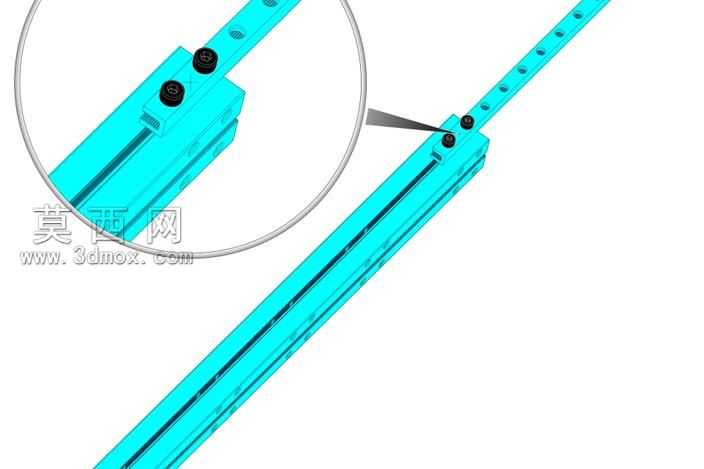

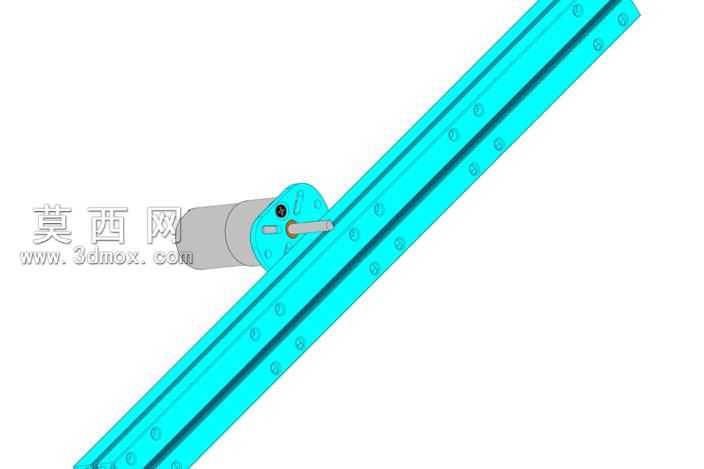

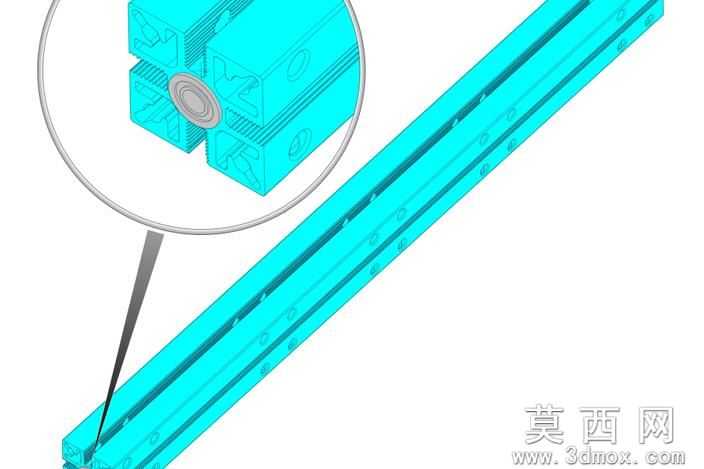

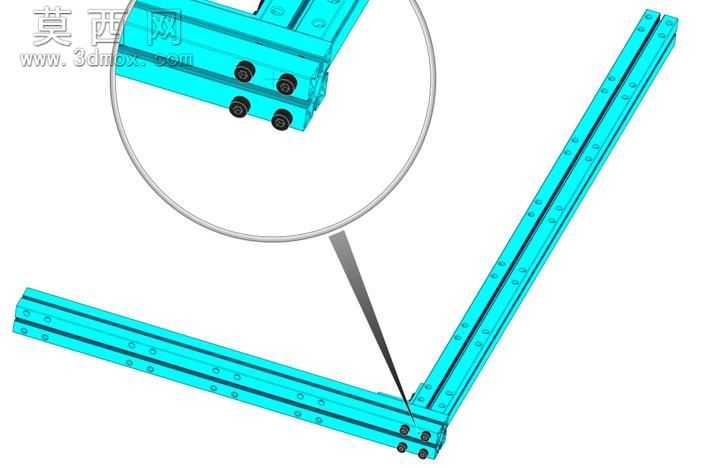

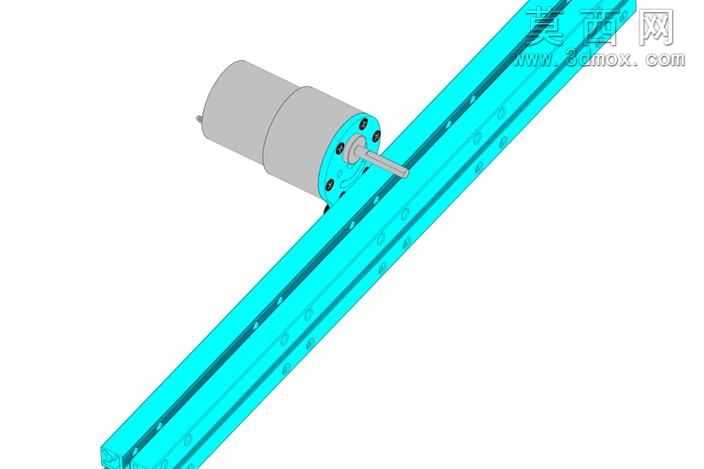

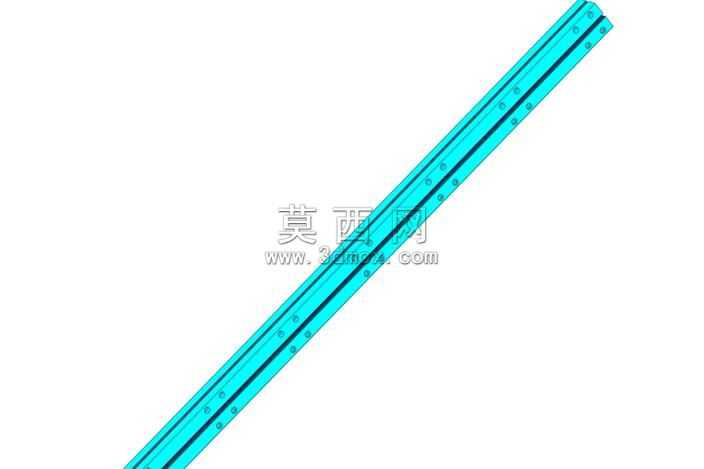

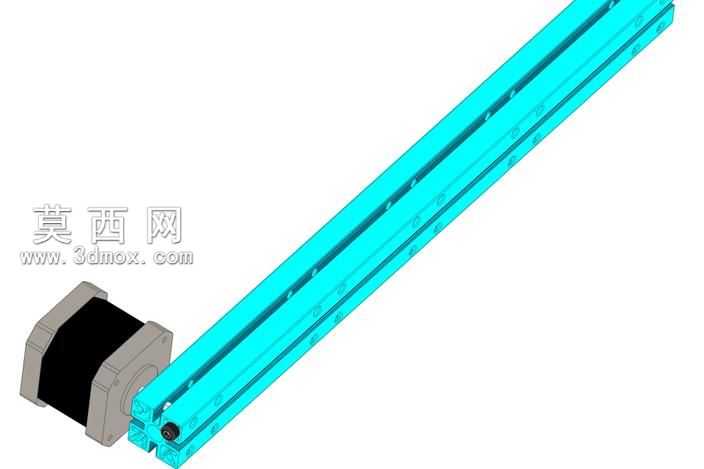

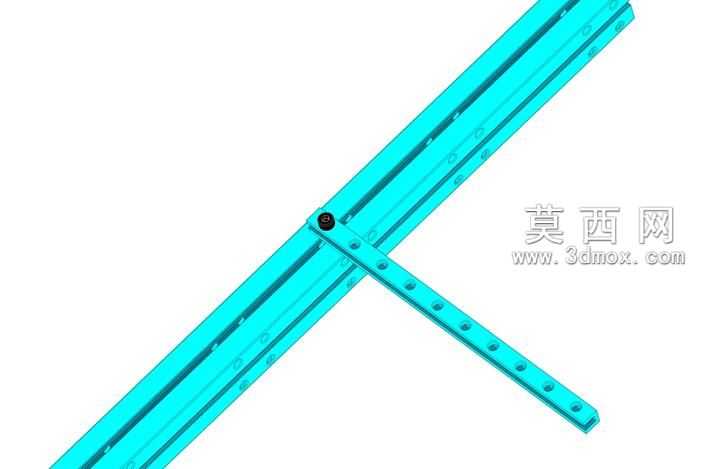

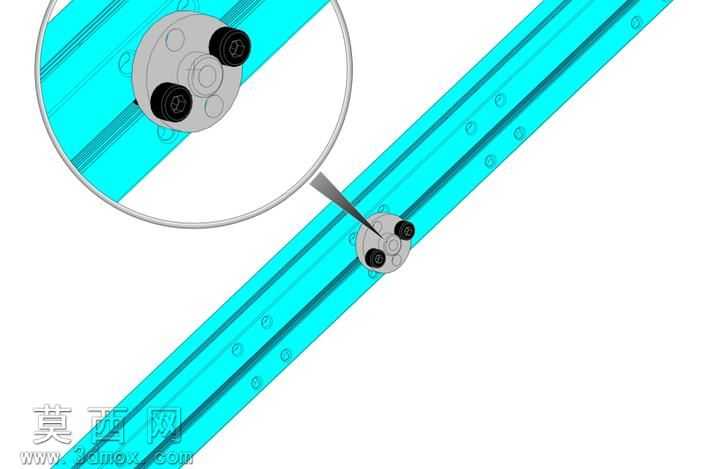

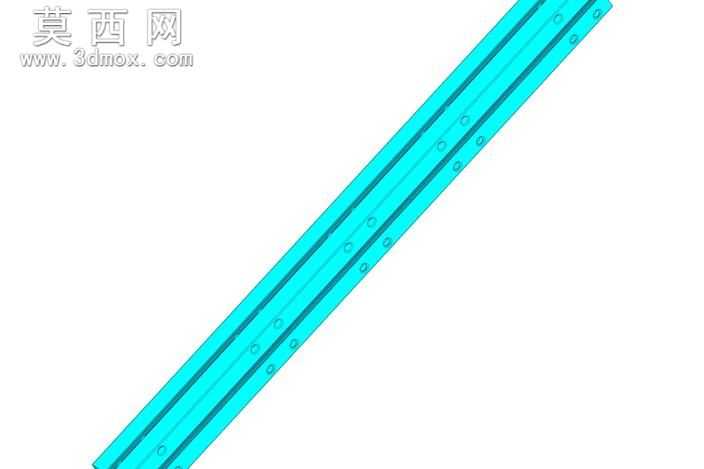

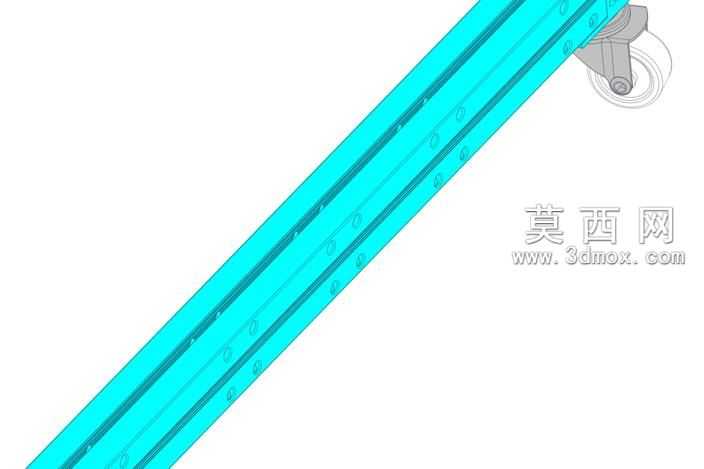

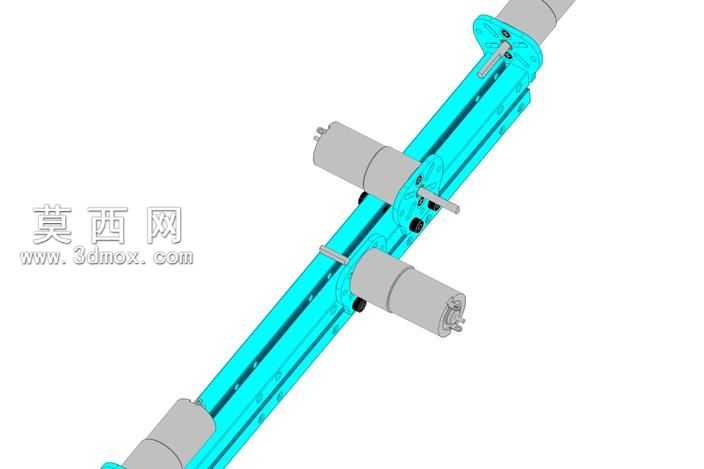

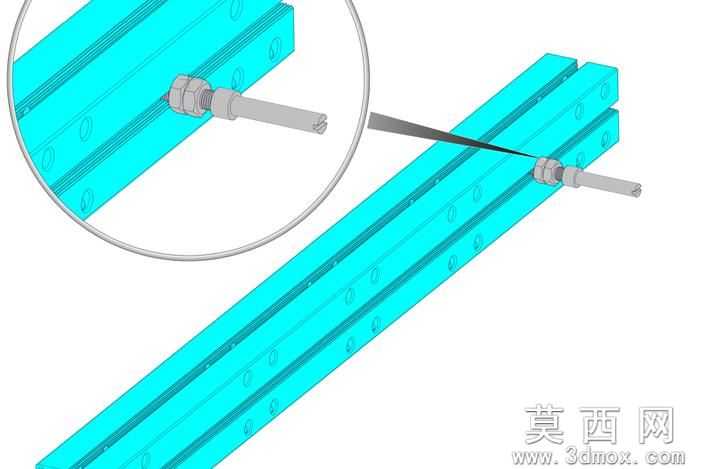

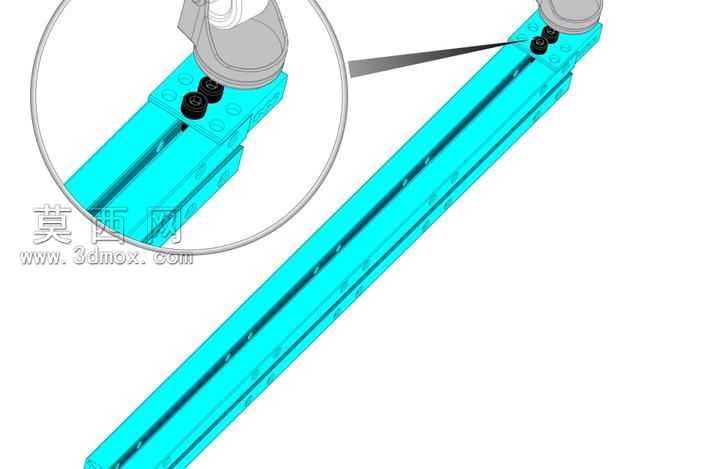

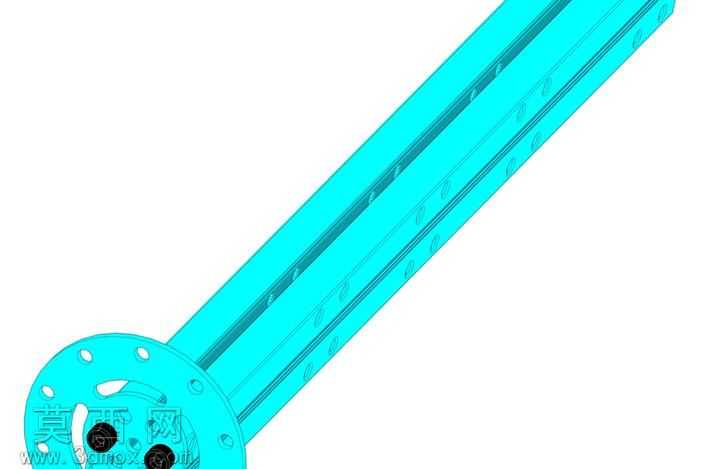

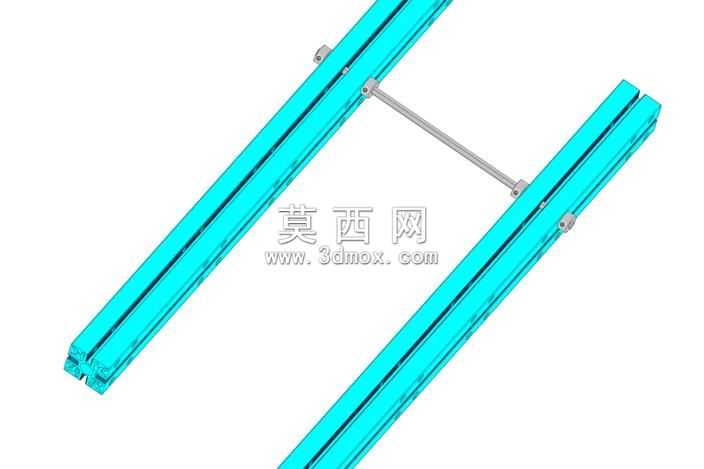

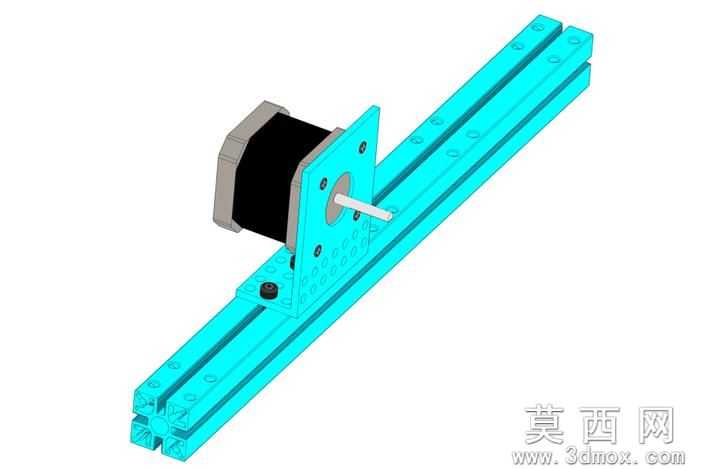

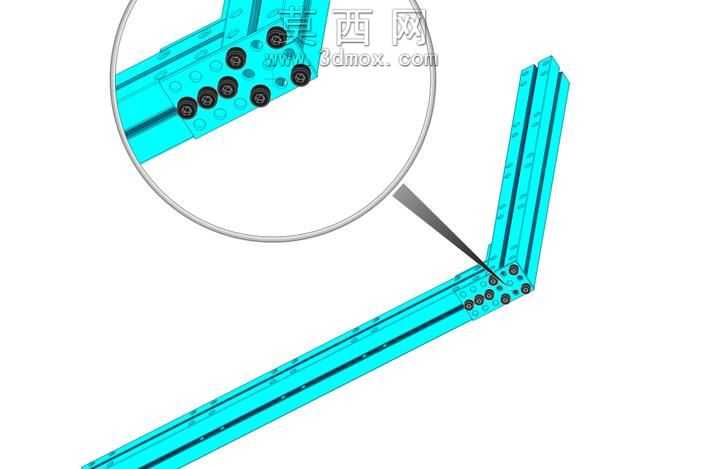

本作品为工业场景使用的长条形方形梁三维建模作品，建模过程中首先基于机械结构设计的基础规范，确定方形梁的截面尺寸比例与整体长度参数，以等截面拉伸作为基础建模逻辑，先绘制闭合的方形截面草图，对截面的边角做微小的圆角过渡处理，避免实际生产中尖锐边角带来的应力集中问题，同时也能提升构件安装使用过程中的操作安全性。在基础梁体建模完成后，沿梁体的长度方向按照等间距排布的规则，绘制安装定位孔的草图，通过切除拉伸命令生成贯穿梁体侧壁的安装孔位，每个孔位的位置都经过尺寸校验，确保孔位间距的公差符合通用工业装配的精度要求，孔口位置同样做了微小的倒角处理，方便安装时螺栓等紧固件的顺利导入。材质设置上选用了工业常用的结构钢材质参数，在渲染环节调整了金属材质的反光度与粗糙度参数，还原钢制构件经表面处理后的哑光青蓝色金属质感，同时对梁体的棱边做了边缘高亮处理，清晰展现梁体的轮廓结构与截面形态。设计过程中充分考虑方形梁的承重受力特性，梁体采用等壁厚的空心方形截面结构，在保证整体结构强度、抗弯折性能满足使用需求的前提下，尽可能降低构件自身重量，提升材料利用率，降低生产制造成本。梁体侧面的安装孔位采用对称排布的设计，既可以满足单根梁体独立安装使用的需求，也可以实现多根梁体之间的拼接组合，拓展构件的使用场景，适配不同跨度、不同承重要求的支撑结构搭建需求。建模全程严格遵循参数化设计逻辑，所有尺寸参数都可根据实际使用需求进行快速调整，无需重构整体模型即可快速生成不同规格的方形梁模型，能够为相关机械结构、设备机架的设计提供可直接复用的基础构件模型，有效缩短整体项目的设计建模周期，模型的结构细节完全匹配实际生产加工的工艺要求，不存在无法落地生产的异形结构，可直接用于后续的工程出图、装配模拟、力学仿真等后续设计环节。
