手动液压弯管机带喷嘴工装结构

　　这套手动液压弯管工装主要面向现场管道预制、维修班组和小型加工工位，适合在没有大型数控弯管设备的条件下，对不同直径的金属管材进行冷弯成形。设备的核心思路不是追求高速自动化，而是把液压推力、手动操作、管材支承和弯管模具集中在一个可搬运的机架上，使操作者能够在车间、安装现场或临时作业区完成短管、配管和样件弯制。

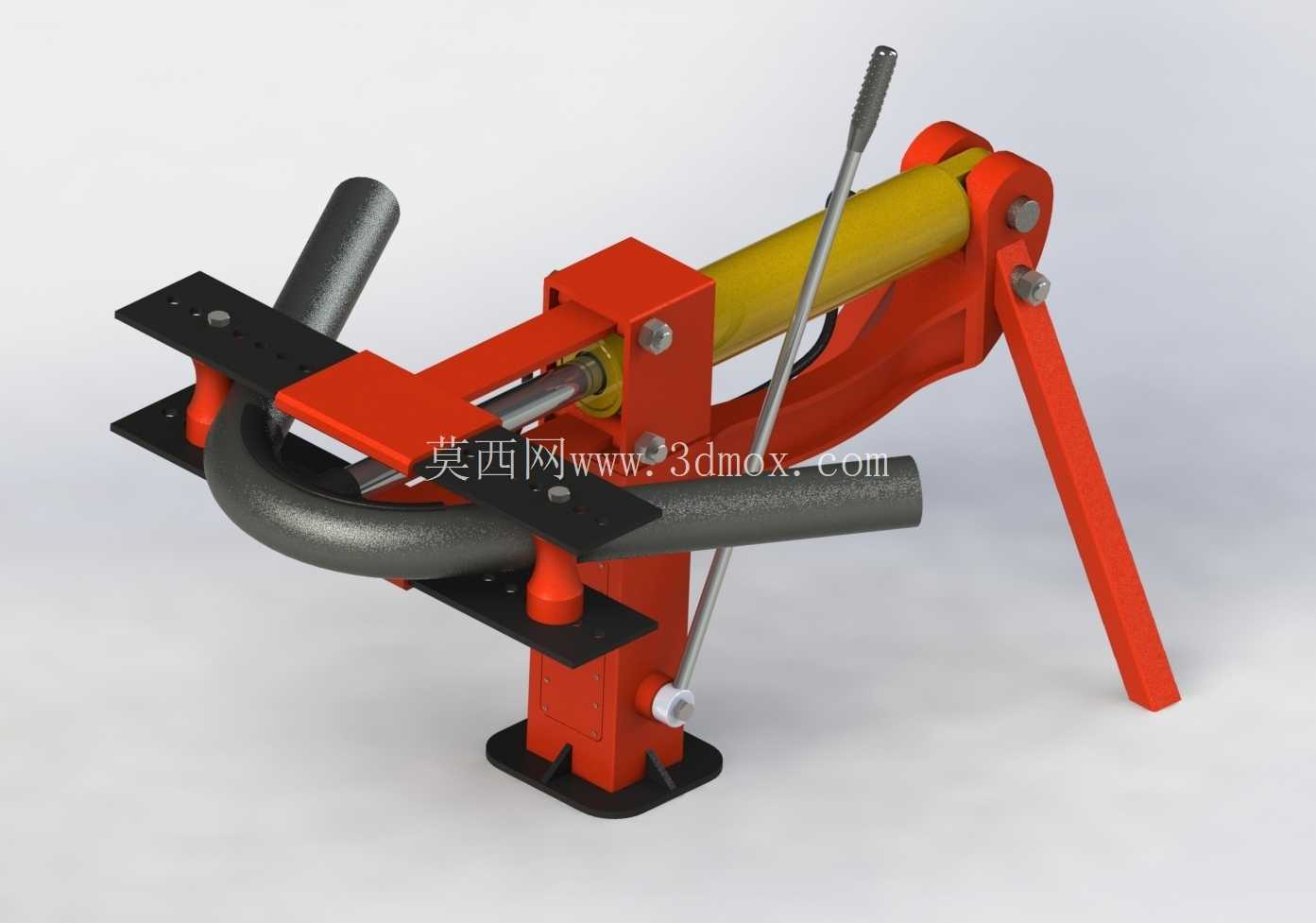

　　从结构布置看，设备中部为立式液压缸及压弯执行区域，红色主体承担主要载荷传递。液压缸向下或沿导向方向输出推力时，前端压头配合弯管模具对管材施加集中弯曲力；两侧横向伸出的支承管用于放置待加工管材，并通过可调支承位置适应不同管径和弯曲半径。顶部手动操作杆用于液压泵的加压动作，操作者通过反复压杆建立压力，过程中可以根据管材变形反馈控制行程，避免一次进给过大造成管壁褶皱、椭圆度超差或外侧拉伸减薄。

　　带喷嘴的结构在实际使用中可服务于多类管路作业。喷嘴既可以作为定位、导向或辅助夹紧元件，也可以在特定工艺中用于吹扫、润滑或介质引导。对于小批量管路加工，喷嘴与弯管功能组合后，能够减少工件在不同工位之间的反复搬运；对于维修现场，则可在弯制后直接进行管内清理、喷涂或装配前处理。此类设计尤其适合液压管路、气动管路、冷却水管、小型工艺管道和设备外接管线的试制。

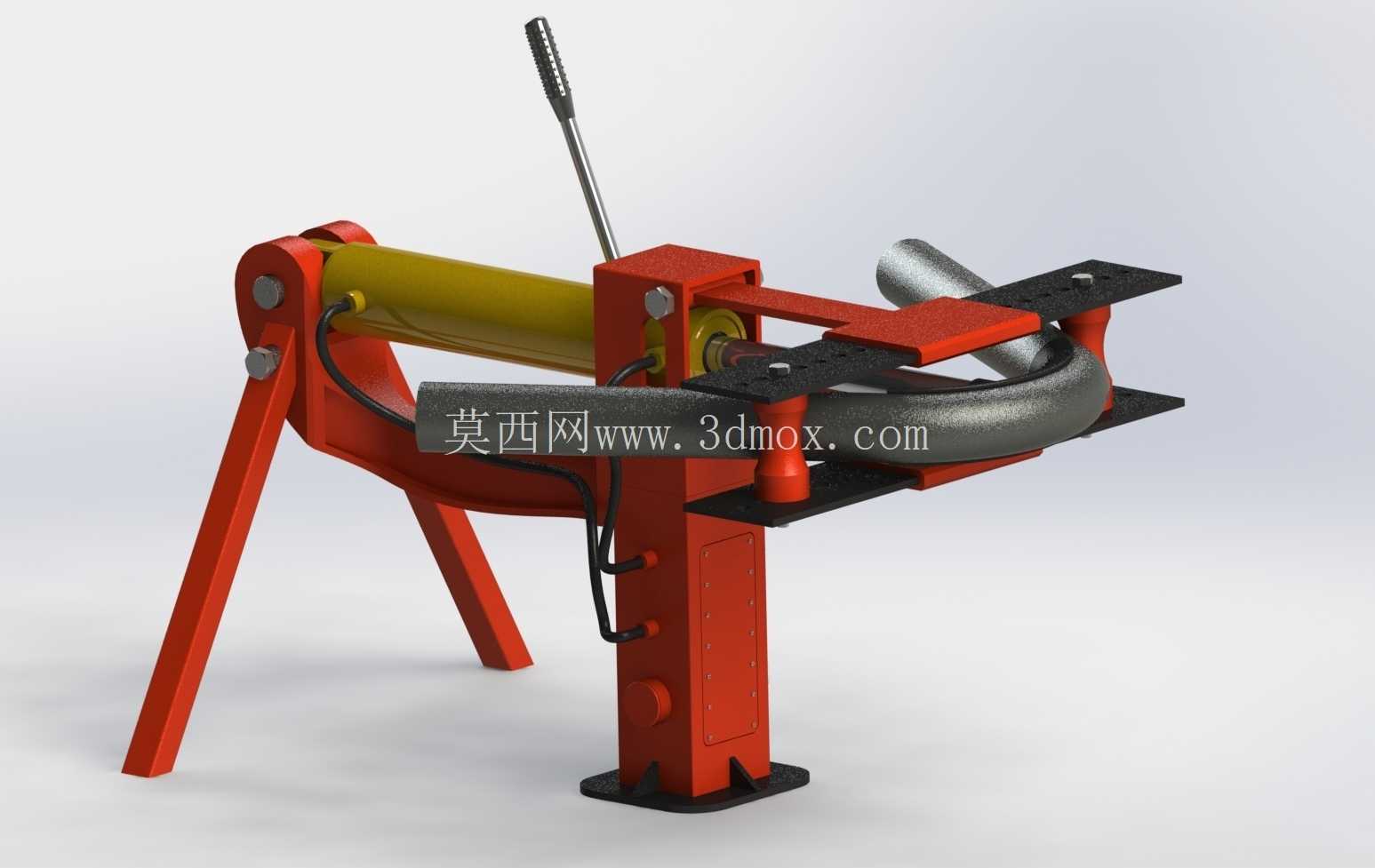

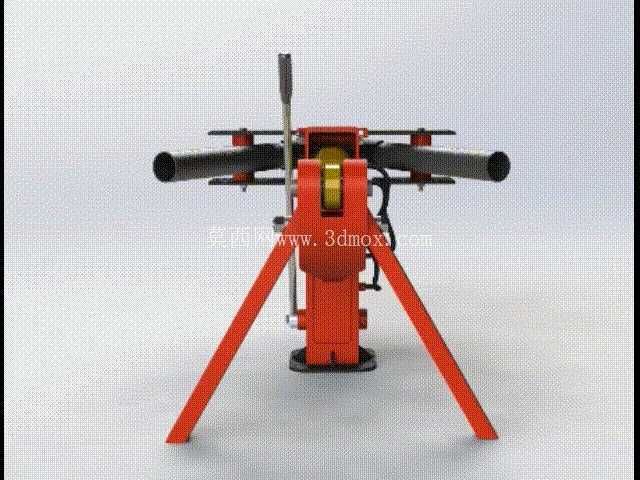

　　机架采用三脚支撑形式，前侧两根斜撑向外展开，底部形成较宽的支撑多边形，后侧与主体连接，保证压弯时设备不易倾覆。斜撑并非单纯外观件，而是将液压缸反力传递到地面的重要承力路径，因此在三维结构设计中需要关注支腿与主体焊接或螺栓连接区域的应力集中。若设备经常移动使用，支腿端部应预留防滑垫或固定孔；若在混凝土地面长期作业，可通过地脚件提高刚性，减少压弯瞬间的机架弹跳。

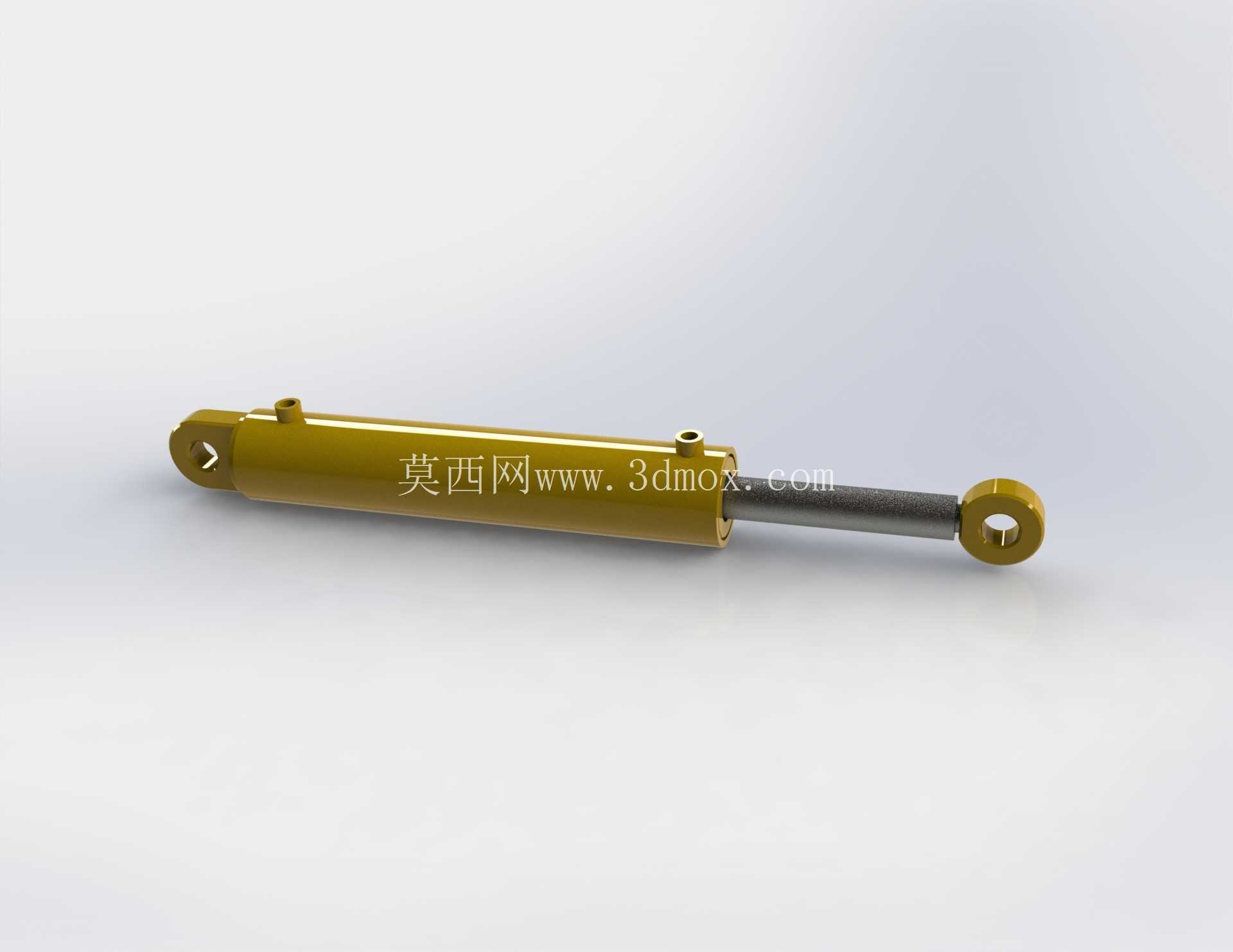

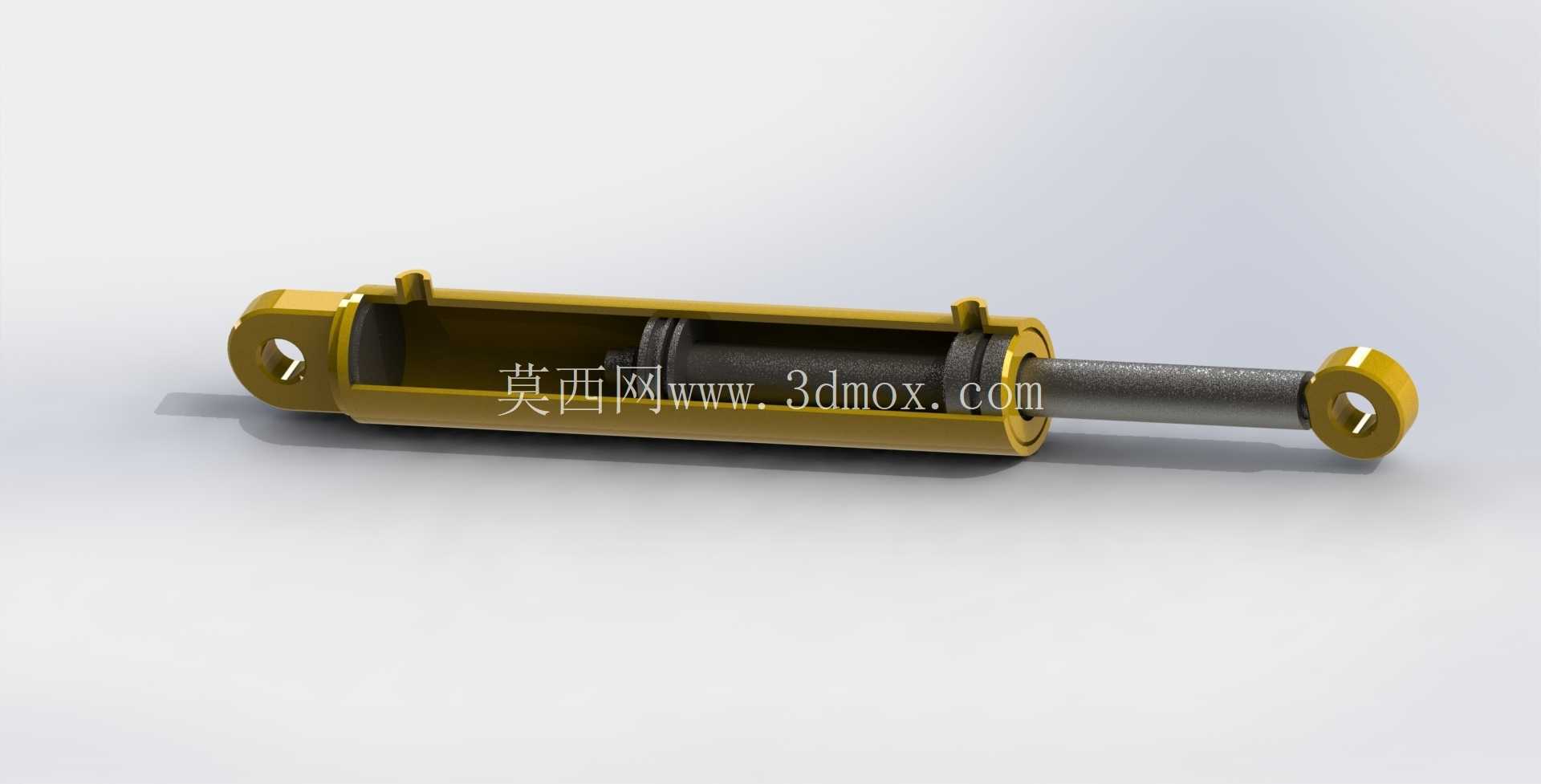

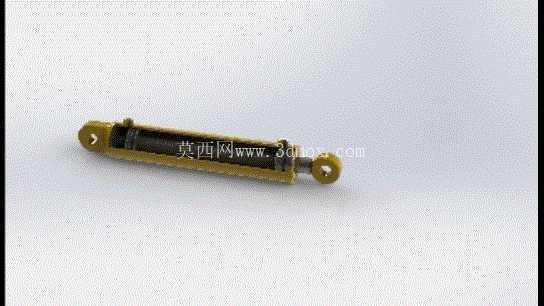

　　液压缸建议选用成熟的通用手动液压部件，这样可以降低制造和维护难度。设计时不需要把泵体、缸筒和密封系统全部重新开发，重点在于外部机架、压头行程、模具接口和安全限位。缸体安装座要承受轴向反力，销轴或法兰连接需保证同轴度；压头与模具之间应保留快换接口，以便根据管材外径更换不同槽宽的弯管胎具。两侧支承臂的高度、间距和挡块位置直接决定弯曲半径，建模时应把这些部位做成参数化特征，方便后续按管径系列调整。

　　外形边界方面，设备横向尺寸主要由两侧管材支承臂决定，作业时管材会向左右延伸，因此实际占用空间大于设备本体。布置工位时，不能只按主机投影面积预留位置，还要在两侧留出管材送进、转动和取件空间。竖直方向上，手动压杆处于最高位置时需要考虑操作者挥杆空间，液压缸完全伸出时也要检查压头与底座、模具和管材之间是否存在干涉。底部三脚支撑应落在平整地面上，若现场地面狭窄，可将支腿设计为可拆卸或可折叠形式，但必须保证锁紧后的抗弯刚度。

　　功能设计上，该设备强调可控、低速和大推力。手动液压方式虽然节拍较慢，但操作者能够感知载荷变化，对薄壁管、小半径弯曲和试弯件更友好。弯曲前需确认管材中心线与压头运动平面一致，支承点对称，模具槽型与管径匹配；弯曲过程中应分段进给，观察管材外侧是否出现明显颈缩，内侧是否起皱。对于不同材料，钢管、铜管和铝管的回弹量不同，结构模型在工程应用中应配合角度挡块或刻度标识，用于补偿回弹。

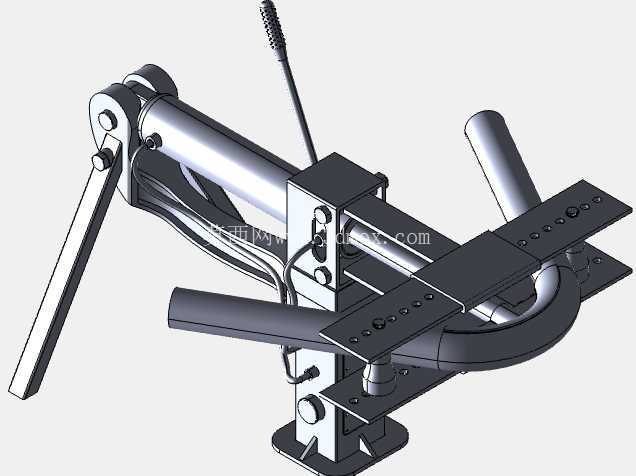

　　从三维建模角度看，这类装置适合拆分为主机架、液压缸组件、手动泵杆、两侧支承臂、弯管压模、喷嘴组件和可调挡块等模块。机架管材可用焊接结构表达，承力板件需标注厚度和连接方式；运动部分要建立液压缸伸缩行程、手动杆摆动角度和压头上下极限位置；装配校核时重点检查管材在最大弯曲状态下与支腿、喷嘴、压头和支承臂之间的间隙。整体结构并不复杂，但载荷路径清晰、现场适用性强，是管道加工类手动液压工装中较典型的设计方案。
