手动杠杆式生态双砖压制设备结构

　　该设备面向小型建材加工、乡村自建施工、试验性砌块生产和低能耗制砖场景，核心用途是通过人工杠杆输入完成生态砖坯的压实成型。整机不需要配置电机、液压站或气动源，操作人员在长操作杆末端施加往复力，即可经连杆增力后推动压头下行，使模腔内混合料获得足够成型压力。设备一次动作可服务双砖成型工位，适合黏土、砂土、粉煤灰、秸秆纤维混合料等低含水率原料的小规模制坯作业。

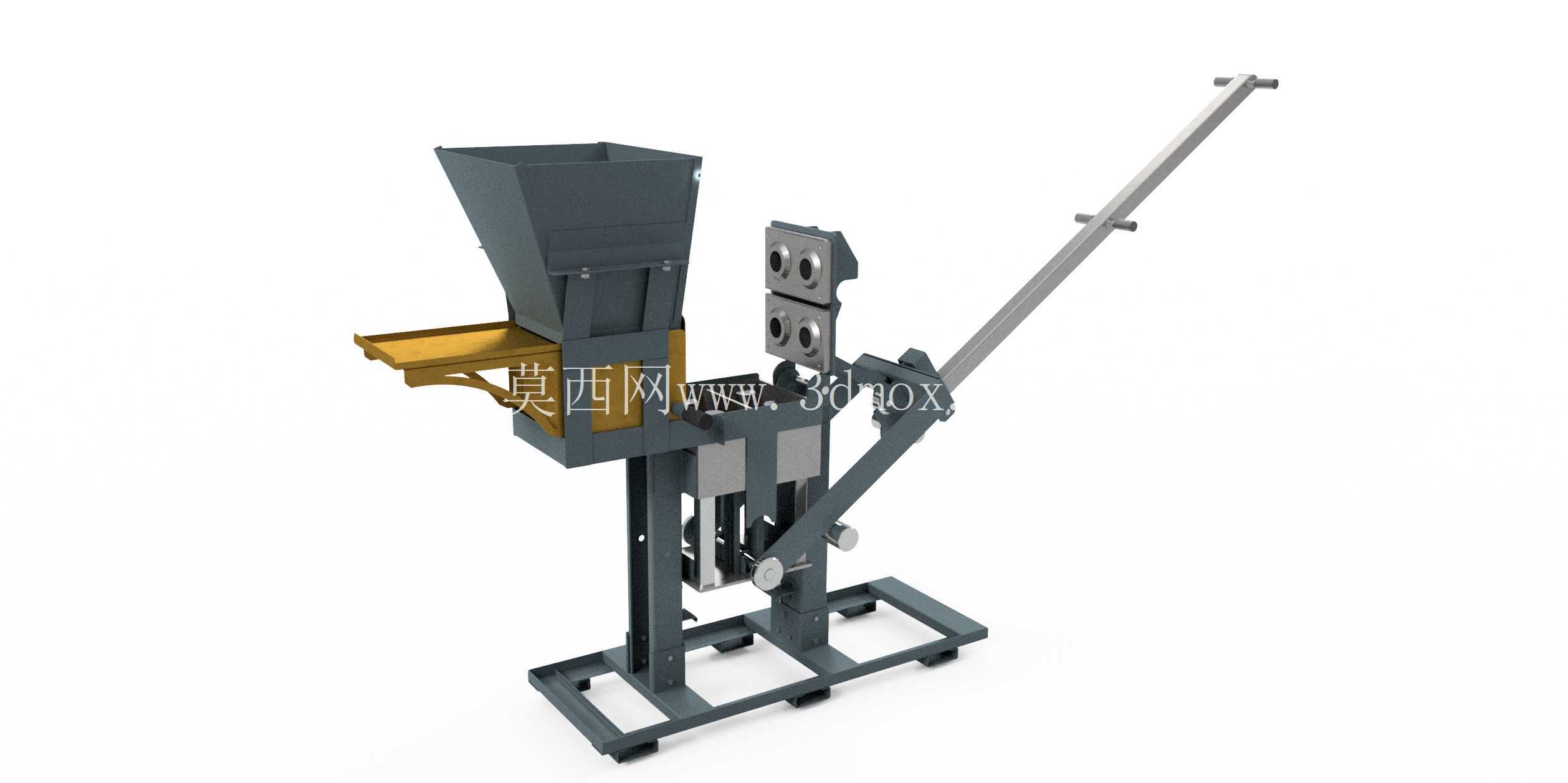

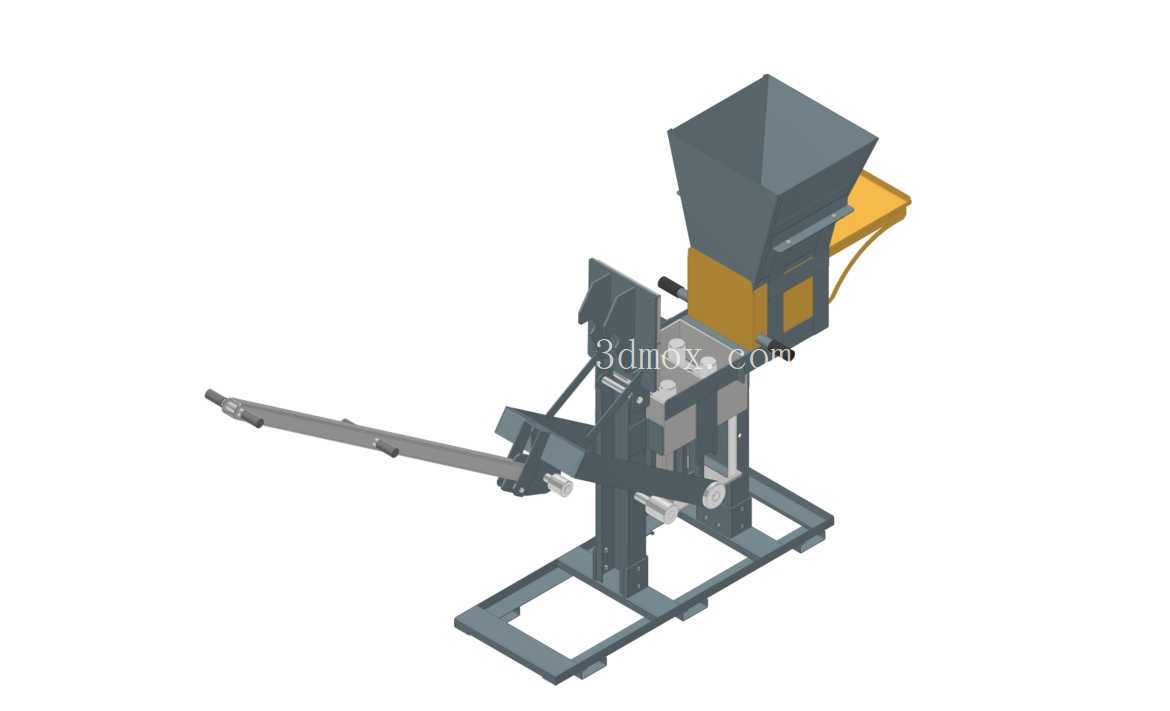

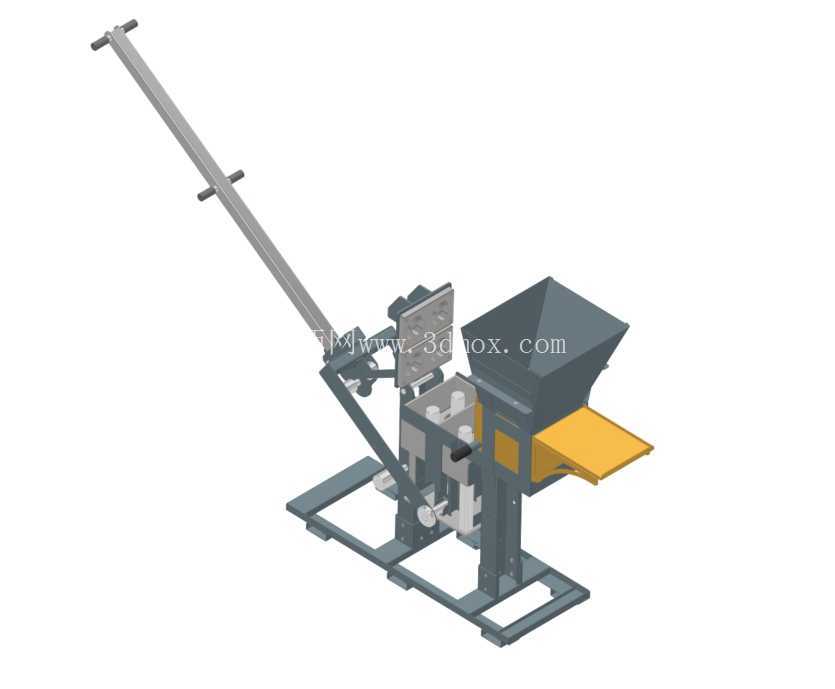

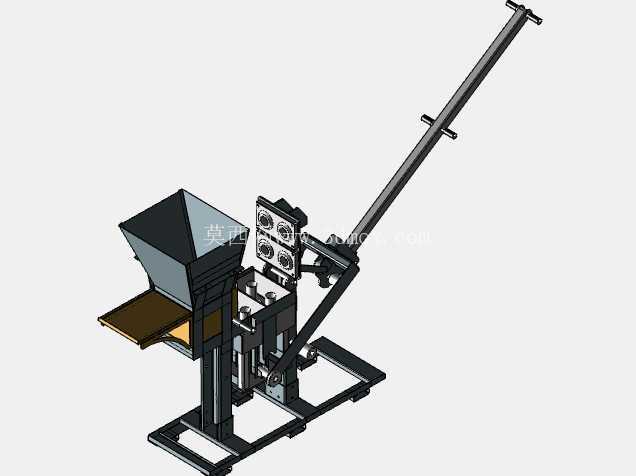

　　从结构布置看，设备下部采用框架式焊接底座，四根支腿与底部横梁形成稳定支撑面，底座预留叉车或人工搬运所需的开口空间，便于在工地、院落或临时生产点转移。立柱向上承托料斗、模箱、压头和杠杆铰点，整体受力路径清晰：操作力由长杆传入中部回转铰点，再通过连杆转换为压头垂直方向的压制力。长杆末端设置握持横柄，杆身中部还有辅助定位或扶料构件，能够改善单人操作时的施力姿态。

　　料斗位于设备上部后侧，采用上宽下窄的斗形结构，便于混合料靠自重向成型区汇集。料斗下方设置导料和定量填充相关结构，前侧伸出的承托平台用于接收成型后脱出的砖坯，也可在填料、清模和检查砖坯时提供临时放置面。压制成型区集中在设备中部，模箱、导向件、压头和联动构件围绕垂直运动轴线布置，双砖位结构使每次填料、压制、脱模循环能够产出两块砖坯，相较单砖手动装置更强调节拍效率。

　　设计思路上，该装置并不追求高速自动化，而是在低成本、易维护和可移动之间取得平衡。杠杆长度明显大于压头行程，利用力臂放大降低人工负荷；连杆与铰点采用可拆装销轴连接，磨损后便于更换衬套或销件。机架板材和型钢组合兼顾刚性与重量控制，避免整机过重难以转运，同时保证压制时底座不出现明显翘动。压头与模腔之间需要保留合理配合间隙，间隙过小会因原料颗粒卡滞造成回程困难，间隙过大则容易在砖坯边缘产生飞边。

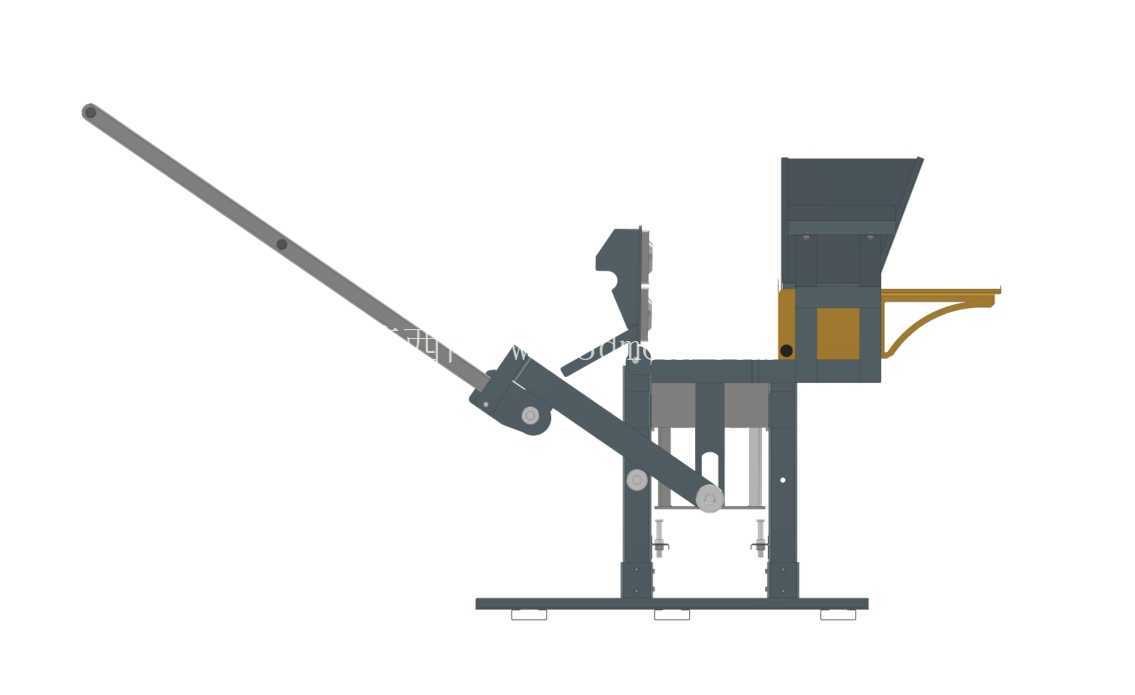

　　外形边界方面，设备最高区域为上部料斗，最长外伸构件为斜向布置的手动杠杆，杠杆在抬起状态会显著超出主机 footprint，因此现场布置时不能只按底座占地计算空间，还应在操作侧预留杆体上下摆动范围。底座宽度主要服务于抗倾覆，操作人员在杆端施力时，设备承受偏载力矩，底部框架的前后跨度和支撑脚位置直接影响稳定性。安装时应将设备置于平整硬化地面，若在土质地面使用，需在支脚下垫钢板或枕木，防止反复压制后下沉。

　　建模时可按功能拆分为底座焊接组、立柱支撑组、料斗组件、模箱组件、压头滑块、杠杆连杆、销轴紧固件和出料托板等模块。运动校核重点关注杠杆绕主铰点的摆动角度、连杆死点位置、压头上下极限以及脱模行程是否干涉。砖坯厚度通过模腔深度、填料量和压头下止点共同决定，若后续需要调整产品规格，可优先考虑更换模箱内衬和压头附件，而不必改动主机架。设备维护点集中在各铰接处、滑动导向面和模腔内壁，作业后清理残余料粒可减少卡阻和磨损。
