医用手动单摇护理病床结构设计

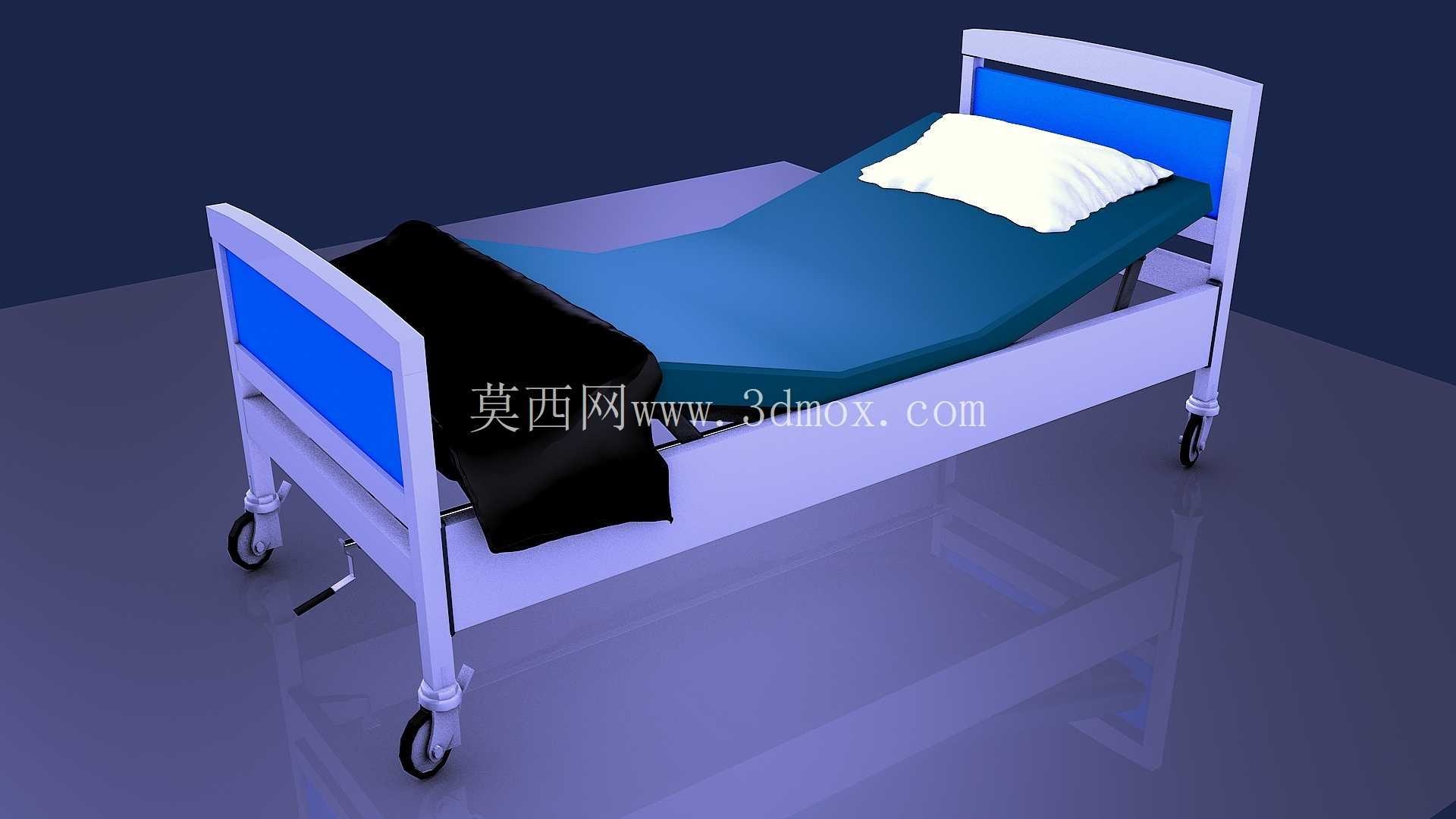

　　这套手动单摇护理病床的三维结构，面向普通病区、基层卫生院、养老护理间以及临时诊疗安置点使用，核心解决卧床患者体位调整、床面转运和日常护理操作中的空间适配问题。床体采用分段式床架布局，整体长宽边界控制在常规病区床位预留尺寸内，床头床尾端板设置硬质防护栏板，蓝白配色的端板既做视觉区分，也承担床体端部防撞、遮挡床架内部连杆机构的作用，床架底部四角安装万向医用脚轮，其中两轮带刹车锁止结构，推送转运时可灵活转向，就位后踩下刹车即可固定床体位置，避免护理操作时床体滑移。

　　床面采用多段铰接板结构，靠背段可通过床尾侧的手摇丝杠机构抬升，摇把转动时丝杠驱动床面下方的支撑连杆展开，将靠背段从水平状态平稳顶起到合适倾角，患者半坐卧位进食、换药、吸氧或者日常靠坐时，不需要额外叠加被褥垫靠，摇把具备自锁特性，抬升到任意角度后都可稳定锁止，不会出现床面自行回落的问题；腿段床板也可配合调整小幅抬升或下放，适配不同患者的躺卧姿态需求，降低长期平卧带来的腰背压力。床面铺设的床垫做了贴合床板分段折线的造型，靠背抬升时床垫随床板同步弯折，不会出现局部拱起或者滑移错位，床头位置摆放的枕垫、床侧搭放的护理被单都按照实际使用状态做了建模还原，能直观呈现病床投入使用后的真实场景效果。

　　从结构设计思路上，这款病床没有配置复杂的电动驱动组件，全部体位调整依靠机械丝杠连杆实现，一方面降低了设备本身的故障概率，在供电不稳定的基层诊疗场所也能正常使用，另一方面手动机构的维护难度极低，日常只需要定期给丝杠铰接点加注润滑脂、检查脚轮转动灵活性即可，不需要专业电控维修人员到场维保。床架主框架采用矩形钢管焊接成型，框架下方预留了充足的离地间隙，护理人员使用病床移位机、床下污物桶或者脚踏升降护理设备时，器械可以直接推入床底，不会和床架横梁发生干涉；床体两侧预留了安装防护护栏的插接孔位，需要防范卧床患者坠床时，可以直接插入折叠式护栏，护栏放下时和床面侧边齐平，不影响患者上下床，抬起后即可形成侧边防护。

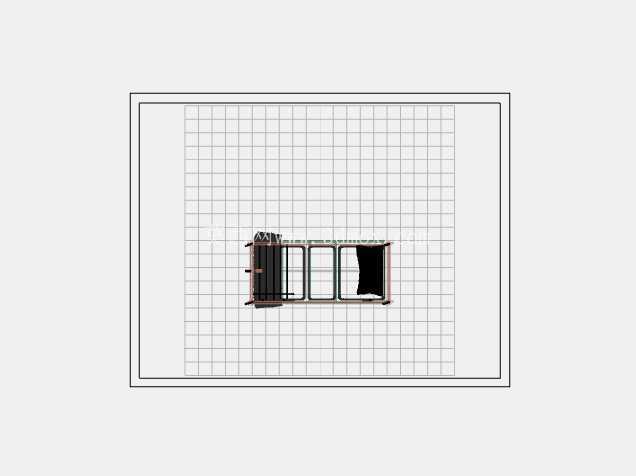

　　安装边界层面，这款病床整体宽度小于常规病房单开门的通行宽度，推送进出电梯、病房门都不需要拆解床体，床体总高度兼顾了护理人员站立操作的 ergonomic 要求，铺床、协助患者翻身时不需要过度弯腰，降低护理人员的腰部劳损概率。床头尾端板采用可拆卸结构，需要对患者进行心肺复苏、紧急抢救时，可以快速拔开端板，在床尾端留出操作空间，也方便急救设备靠近患者头部就位。脚轮的安装座做了加强焊接，单轮承重满足病床满载患者、被褥和附属监测设备的总重量要求，推行经过病房门槛、走廊接缝时不会出现轮架变形。建模过程中把床架的方管截面、铰接转轴的配合间隙、丝杠的螺纹传动段、脚轮的转向支架都做了还原，没有做过度简化，结构设计人员可以直接参考该模型核对连杆抬升行程、床板弯折角度和床架内部的干涉情况，医疗设备选型人员也可以通过模型直观判断该病床的空间占位、功能配置是否符合对应病区的使用需求，不需要反复对照二维图纸脑补装配关系。床体的所有外露棱角都做了圆弧过渡处理，没有突出的尖锐边角，避免患者或者护理人员磕碰受伤，整体结构完全贴合医用护理场景的实际使用逻辑。
