医院病房床头集成医护设备带

　　这套三维作品还原的是医院病房床头墙面上的集成式医护设备带，属于医疗建筑配套设施中典型的机电一体化终端。从工程视角看，它并不是单一设备，而是把供氧吸引接口、呼叫对讲、照明控制、电源插座、信息显示以及局部照明整合在一条沿墙布置的功能带里，服务对象主要是住院病房、ICU过渡床位、急诊留观区以及养老护理单元。

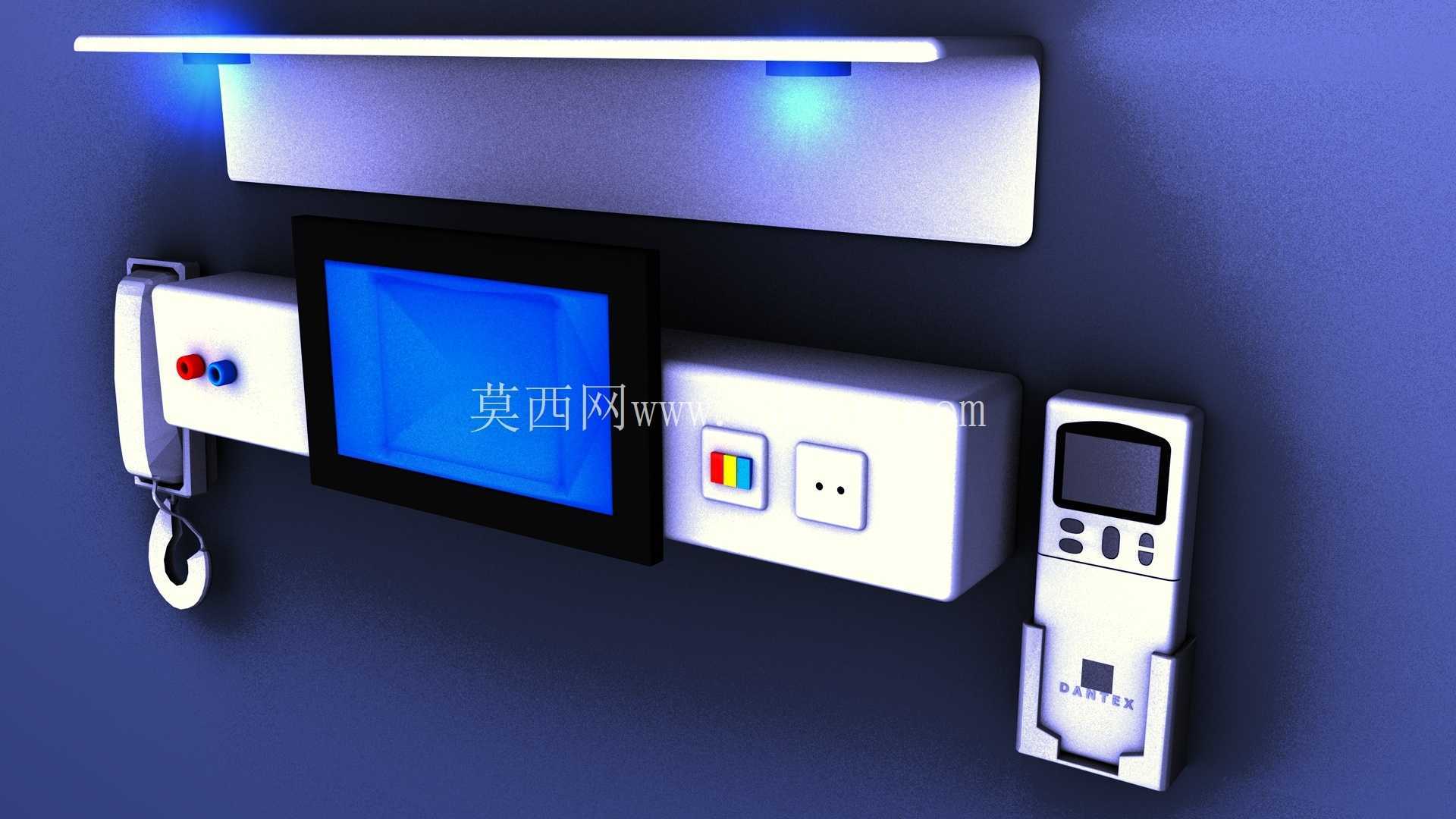

　　实际使用中，设备带通常安装在病床头部上方的墙面上，高度要兼顾患者伸手可及与医护站立操作。画面中下部的横向主机体承担主要接口功能，左侧可见医用气体终端与呼叫手柄挂位，红色、蓝色旋钮对应不同气路或功能标识；中间嵌入显示屏，可用于呼叫信息、床位状态或护理提示；右侧布置强弱电插座与开关面板，方便接入监护仪、输液泵、手机充电及床头照明。上方长条灯槽提供间接照明，避免直射患者眼睛，同时形成床单元的局部光环境。

　　结构设计上，整条设备带采用模块化拼装思路。主面板多为铝合金型材或冷轧钢板折弯成型，表面做抗菌、易清洁处理，转角圆润，减少卫生死角。气体管路、强电线槽、弱电线槽在内部需要分腔敷设，强弱电之间设置隔离，医用气体管道则按规范独立走管并预留检修空间。面板上的终端模块按标准间距开孔，呼叫按钮、气体插座、电源插座、网络端口均可单独更换，后期维护不必整体拆卸。

　　从安装边界看，设备带背后要与墙面预留管线接入区，底部距病床护栏、床头柜和墙面防撞扶手都需保持安全距离。上方灯槽不宜紧贴吊顶，应留出散热和检修缝；呼叫手柄的螺旋线长度要保证患者在床上可拉取，又不能垂落至地面造成绊倒风险。右侧手持控制终端设有挂座，按键区与小屏幕朝向床位，便于护士查房时快速读取和操作。

　　建模时需要重点表达几个工程关系：一是各功能模块在同一面板上的开孔定位，气体终端、电源插座、信息端口之间的间距要符合使用习惯；二是设备带与墙体、灯槽、病床、床头柜的空间关系，避免安装后与床头板或窗帘盒干涉；三是内部线槽与管路的分层逻辑，虽然外观只看到面板，但真实产品必须考虑后盖、支架、接线盒和气路接头的容纳空间；四是人机交互细节，如按键高度、屏幕倾角、手柄挂取方向和插座防误触位置。

　　在病房场景中，这类设备带直接影响护理效率。患者通过呼叫手柄与护士站通话，医护通过气体终端连接吸氧、负压吸引等装置，监护设备则从就近电源和信息端口取电、联网。把这些功能集中在床头，可以减少墙面零散开孔，也让管线维护更有序。设计时还要兼顾清洁消毒，面板接缝尽量平齐，按键和手柄采用耐擦拭材料，外露线缆避免形成积灰区。

　　整体外形呈长条形分层布置，下部为功能主机，上部为照明槽，右侧附加手持终端，左侧保留呼叫手柄悬挂区。模型对屏幕、插座、气路接口、开关、指示灯和挂座均有较明确的形体表达，适合用于病房装修方案校核、医疗设备带结构展示、施工交底以及护理单元布局推演。
