可折叠模块化户外烧烤炉结构设计

　　这套结构围绕户外烹饪场景展开，核心是一台可快速展开、可拆分收纳的片状金属烧烤架。整体采用薄板折弯与插接组合思路，炉体侧壁、支腿、承托面和通风区域均由规则板件构成，减少复杂铸件和焊接依赖，适合小批量钣金加工、激光切割后折弯成型。

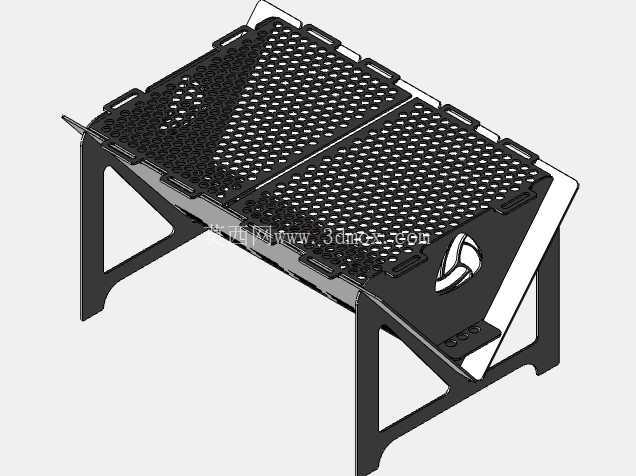

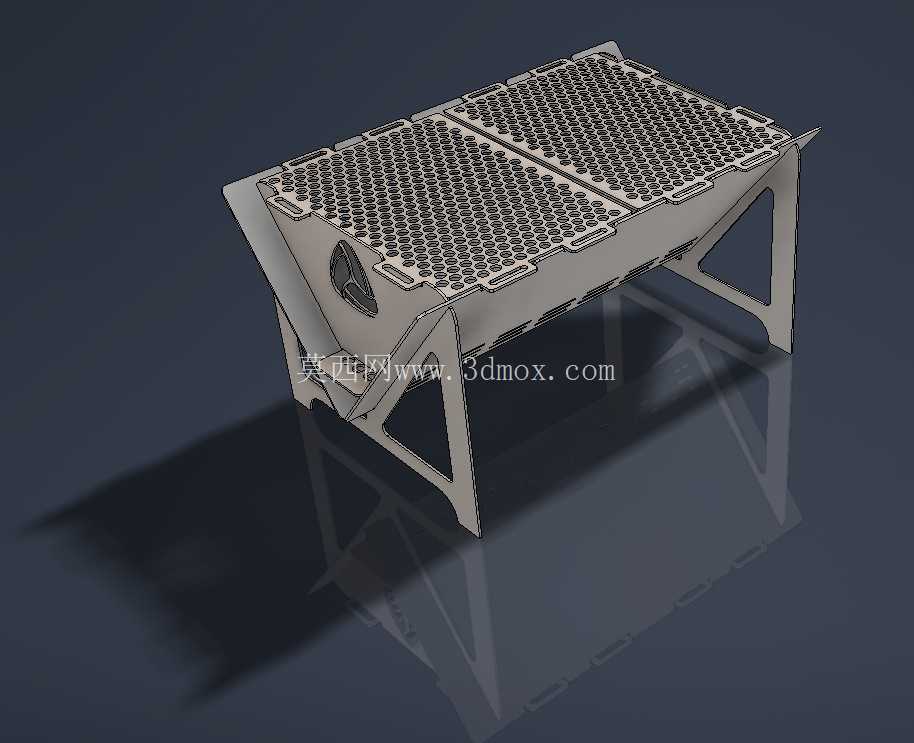

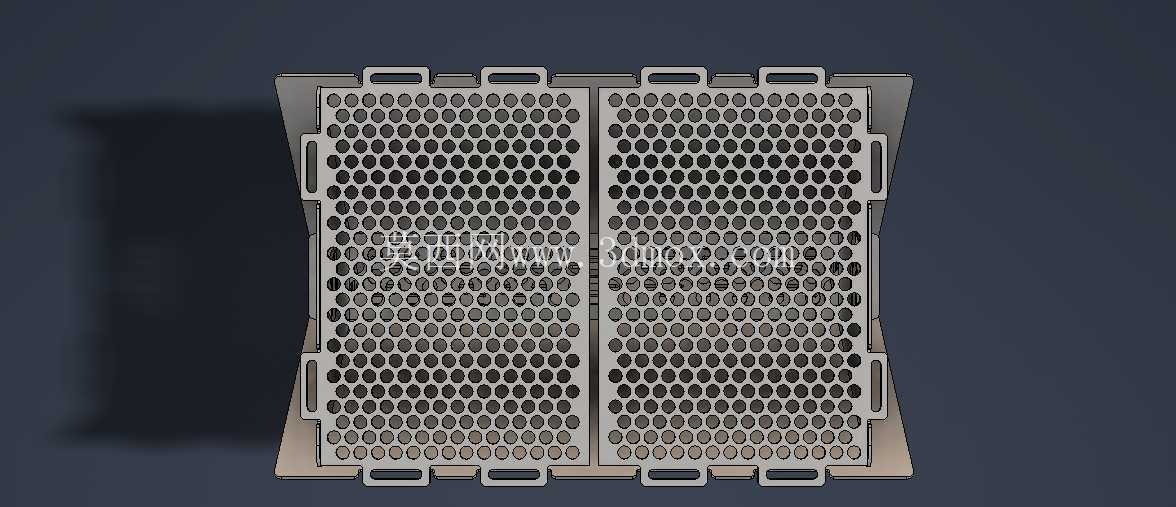

　　从实际使用看，设备面向庭院聚餐、露营、自驾野餐和临时户外厨房。炉体上方为大面积冲孔烤网，孔洞均匀分布，既承担食材承载，又保证炭火通风和热量传递。烤网并非单一固定平板，而是按模块分区布置，可根据食材数量、火力区域或清洗需求进行组合。两侧板件向内收拢后形成炭床边界，下部预留进风与落灰空间，使木炭燃烧时氧气供给更稳定，同时避免灰烬直接散落到地面。

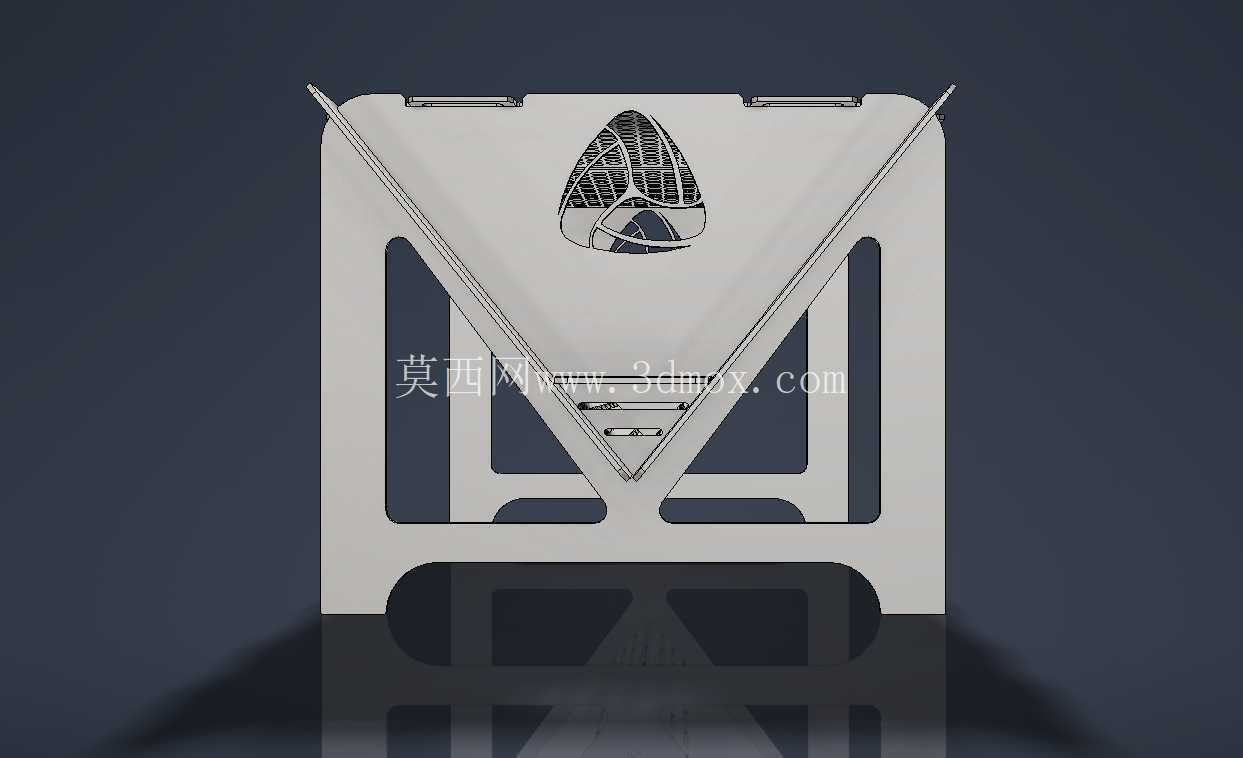

　　支腿设计是该结构的重点。四条腿件通过侧板上的轮廓槽位与炉体连接，展开后形成外扩支撑姿态，支撑点落在炉体投影外侧，能够降低烤架满载时的倾覆风险。腿板与侧板之间利用折弯边、卡槽和限位面承担载荷，装配时不需要额外工具即可完成定位；收纳时腿件可贴合炉体侧面，整体压缩为近似平板的状态，便于放入车辆后备箱或户外装备箱。侧板上的三角形镂空不仅减轻重量，也形成搬运握持区域，同时在受热后减少板材连续热膨胀带来的变形约束。

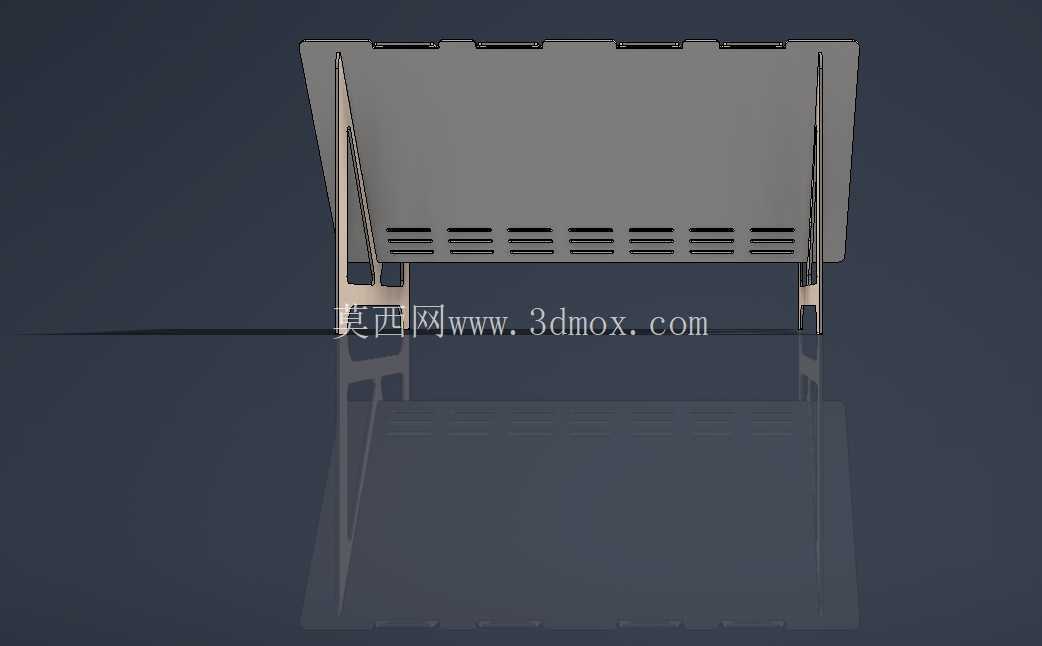

　　结构设计上，炉体两端采用斜向围板，使炭床具有一定聚拢效果，热量集中在烤网下方；围板高度控制在便于通风与挡灰之间，过低会导致炭块外溢，过高则削弱辐射换热并增加风阻。烤网边缘设置翻边和搭接位，搭接到炉体顶部后能够限制横向窜动；冲孔区域保留足够实体边距，避免长期高温下边沿刚度不足。板件连接处优先使用几何互锁，包括插槽、折边、压靠面和定位缺口，这种方式对户外产品很有价值：用户在现场不需要携带紧固件，清洗后也不会因螺栓锈蚀而难以拆卸。

　　安装边界方面，展开后的占地范围由四条支腿底端决定，腿端外扩尺寸明显大于炉体外形，放置时需要在平整耐火表面上预留周边操作空间。炉体高度以坐姿或站姿烧烤均可操作的区间为目标，底部与地面之间保留通风间隙，因此不应直接压在易燃草地、塑料桌布或木质甲板上使用。收纳边界则取决于叠合后的板件长度、宽度和厚度，烤网、侧板与腿件可按层叠方式装箱，堆叠方向要避免冲孔网面受到集中冲击。

　　热变形控制贯穿整个建模过程。薄板在炭火附近会产生膨胀，若所有边都被刚性锁死，板面容易拱起或使插接位卡死。因此各模块之间保留适当活动间隙，卡槽入口设置导入斜角，装配面避免大面积紧贴；关键承力边通过折弯翻边提高截面惯性矩，使较薄板材也能获得足够抗弯能力。通风孔的排布兼顾透气率与网面强度，孔距过密会削弱承载，过疏则影响火力均匀性，当前结构在食材支撑条带与通风区域之间保持了连续骨架。

　　在工程建模时，需要重点检查展开状态下腿件与侧板的干涉关系、折叠后各板件的层叠顺序，以及烤网搭接处的热态间隙。炭床内部可根据使用方式配置木炭托盘、接灰盘或旋转烤叉支架，外围也能扩展边桌、置物架和挡风板。由于整体接口采用规则边距和标准化板厚，后续衍生不同长度、宽度或高度的版本时，只需调整主板轮廓、孔阵列范围和支腿几何，不必重构整套连接逻辑。

　　该方案的价值在于把烧烤设备从固定焊接架转变为可运输、可替换、可维护的模块系统。单个烤网变形后可以独立更换，腿件损坏也不必报废整炉；对于户外装备开发、钣金产品设计和露营用品结构验证来说，这种插接式炉架提供了清晰的受力、收纳和热管理参考。
