多功能医用护理病床结构三维设计

　　该护理病床三维结构面向综合医院普通病区、康复护理单元、社区卫生服务中心及养老照护机构的日常使用场景展开，床体整体采用常规医用护理床的长宽比例规划，长度方向预留床头床尾板安装位、护栏升降行程空间以及脚轮转向所需的底部边界，宽度方向兼顾患者躺卧舒适度与病房通道通行要求，整体外廓适配标准病房床位排布，床体底部支腿与地面之间保留足够清洁空间，方便病房保洁设备进出与床底消杀作业。

　　从实际使用功能来看，床体配置四组可翻转侧护栏，护栏采用弧形框架加内嵌缓冲护板的结构形式，收起时可贴合床体侧边，不遮挡患者上下床通道，升起后形成连续侧向防护，避免卧床患者翻身坠床；护栏转轴位置预留限位结构，可在升起到位后自动锁止，护理人员操作解锁后即可向下翻转，兼顾防护可靠性与操作便捷性。床头与床尾采用一体式板式结构，板体预留握持槽口，既方便医护人员推移床体时借力，也可在紧急转运时快速拆装，板体边缘做圆角钝化处理，避免磕碰划伤。

　　床体底部搭载四组医用万向脚轮，脚轮支架采用摆动式支承结构，单轮配置静音橡胶轮面，滚动时不会对病房地面造成压痕，轮组自带制动锁止机构，床体就位后踩下制动踏板即可锁定轮体转向与滚动自由度，保障患者卧床、医护查体时床体不会移位；转运时解锁制动，脚轮可全向转动，方便在病房走廊、电梯间狭小空间内转向调整。床架主体采用矩形钢管焊接成型的框架结构，主梁沿床体长度方向贯通，横向支承梁均匀排布，为床垫提供连续稳定的支撑，床架表面做喷涂防护处理，耐受病房日常消毒液擦拭腐蚀。

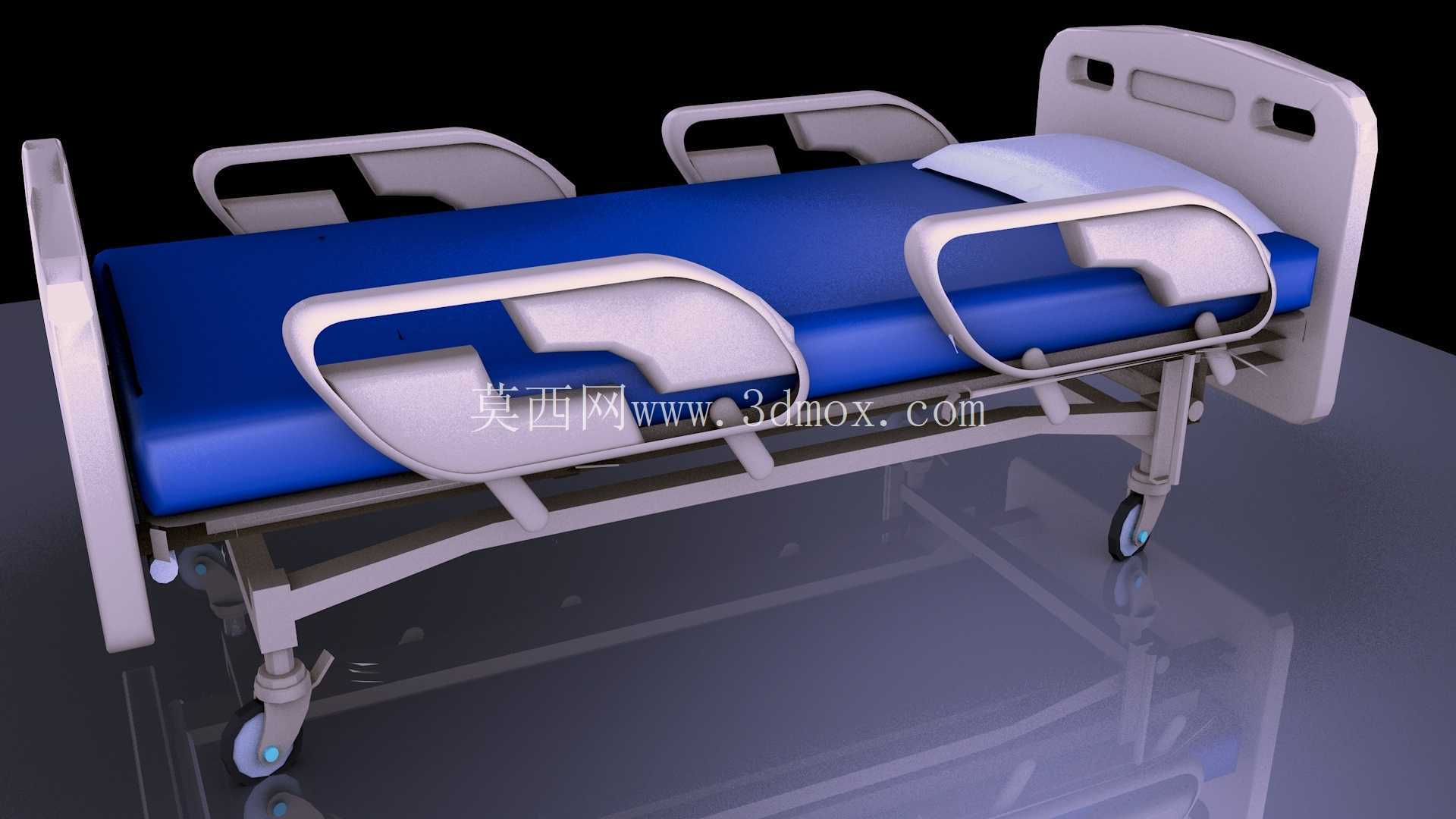

　　床面铺设蓝色医用床垫，床垫厚度适配床架边框高度，表面防水面料可阻隔体液、消毒液渗入，床头位置配置枕头摆放区，床体背部支承段预留抬升机构安装空间，后续可加装电动或手动推杆实现背段抬升，辅助患者半坐卧位进食、查体与康复训练。设计过程中优先考虑护理操作的人机工程需求：床面高度匹配医护人员站立护理的腰部操作区间，减少弯腰负重强度；护栏高度高于患者躺卧时的重心位置，防护范围覆盖床体侧边全长；床头床尾板的拆装间隙预留足够操作空间，无需额外工具即可快速拆卸，方便急救时对接抢救设备。

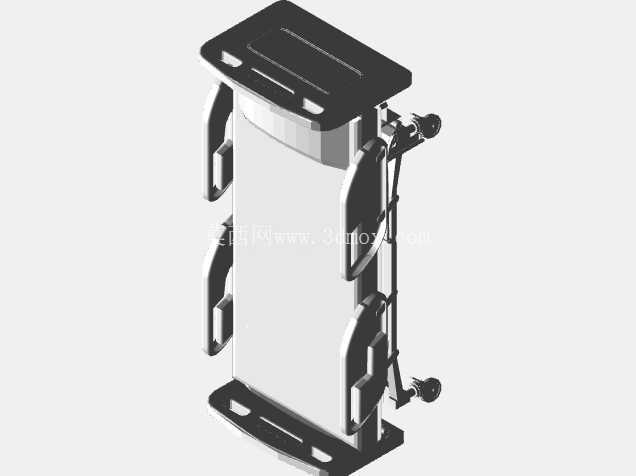

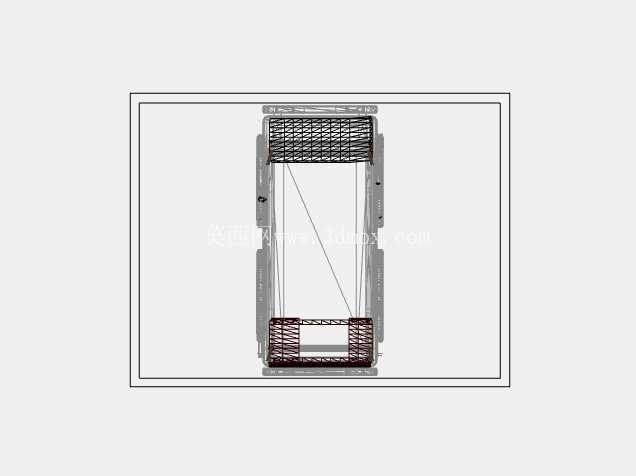

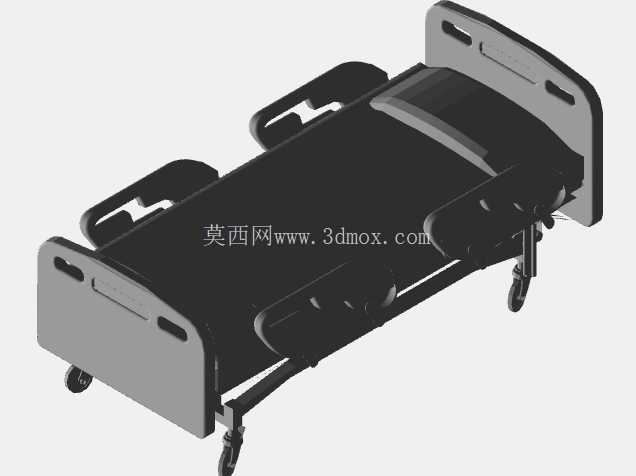

　　三维建模环节完整还原了床体各部件的装配关系：钢管框架的焊接拼接位置、护栏转轴的配合间隙、脚轮支架与床腿的连接法兰、床头板的卡扣固定结构均按实际装配公差搭建，模型可直接用于结构干涉检查、护理操作流程模拟以及病房布局规划，设计人员可在此基础上拓展加装餐板、输液架、引流袋挂钩等附属配件，也可根据不同科室的护理需求调整床体分段数量、护栏形式与脚轮配置，整体结构兼顾使用安全性、操作便捷性与病房环境适配性，符合医用护理设备的实际工程设计逻辑。
