1比1带驻留间歇齿轮连杆机构

　　这套机构以两块啮合齿轮作为运动转换核心，配合长摆杆、短连杆和机架导向板，实现1比1传动关系下的带驻留时间间歇动作。与普通连续旋转齿轮副不同，该结构并不是单纯传递转速和扭矩，而是利用连杆铰接点在特定相位附近的轨迹变化，使输出构件在一个运动周期内出现短暂停顿，随后再继续完成摆动或换位动作。这种运动特性在轻工装配、分度送料、夹具开合、凸轮替代机构以及教学演示装置中都有较强参考价值。

　　从实际用途看，带驻留机构常用于需要“动作—保持—动作”节奏的设备。例如，小型自动上料工位中，执行摆臂需要把工件推到指定位置后短暂停留，以便检测、压合或夹持动作完成；在平面输送线上，挡停杆也可能需要在某一相位保持静止，给后续工位留出稳定窗口。该模型通过齿轮与连杆组合实现类似效果，相比纯凸轮方案，零件轮廓更规则，加工方式更接近常规齿轮、轴销和板件，后期调整铰接点位置时也更直观。

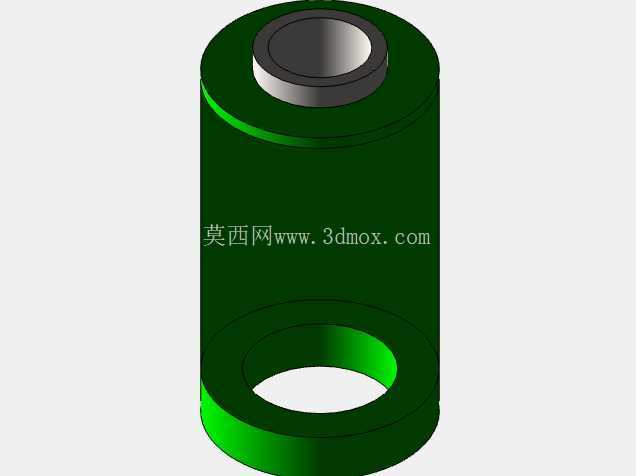

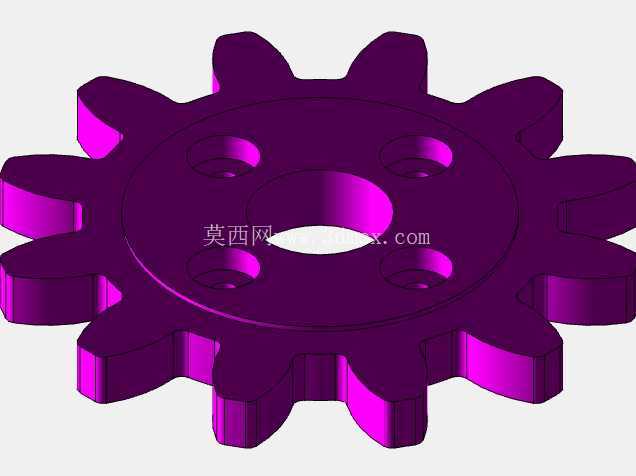

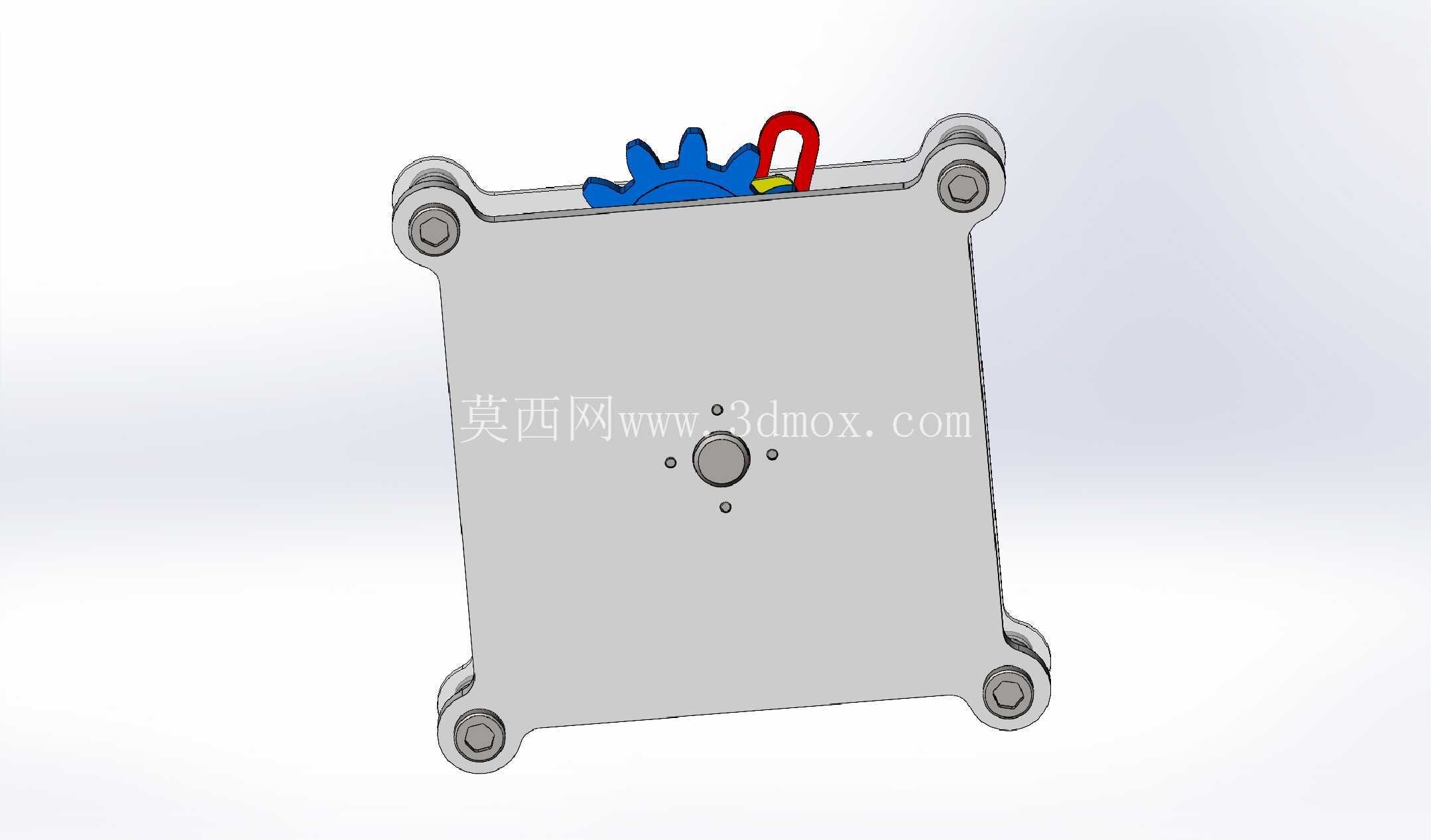

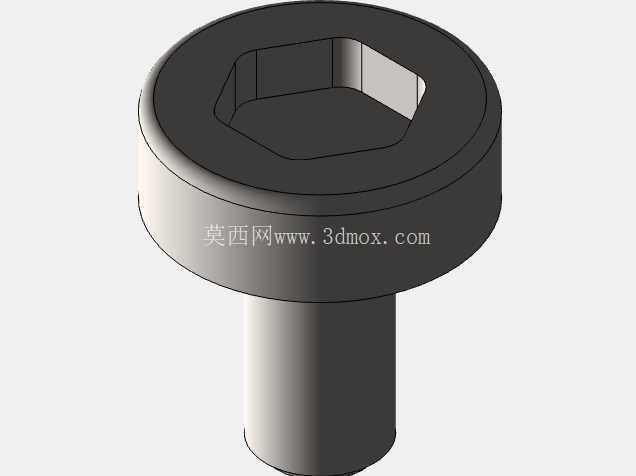

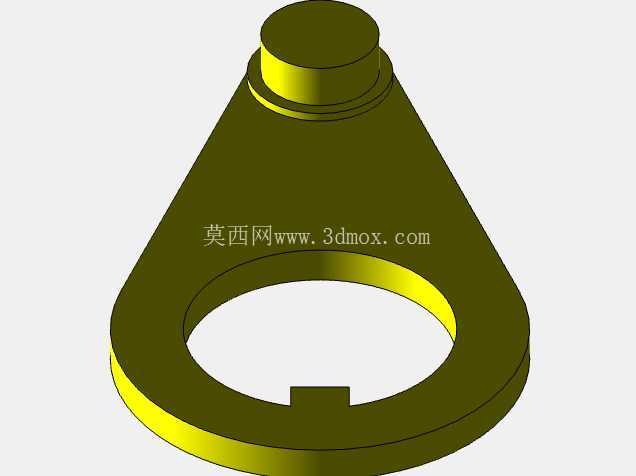

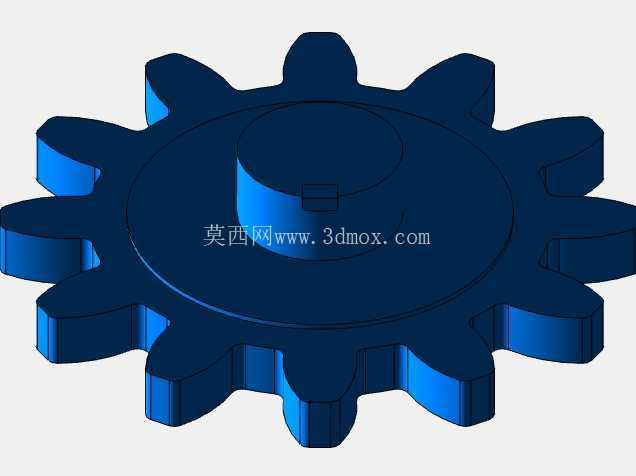

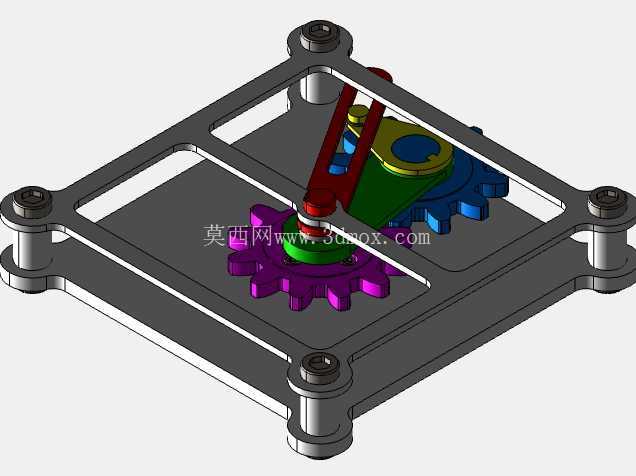

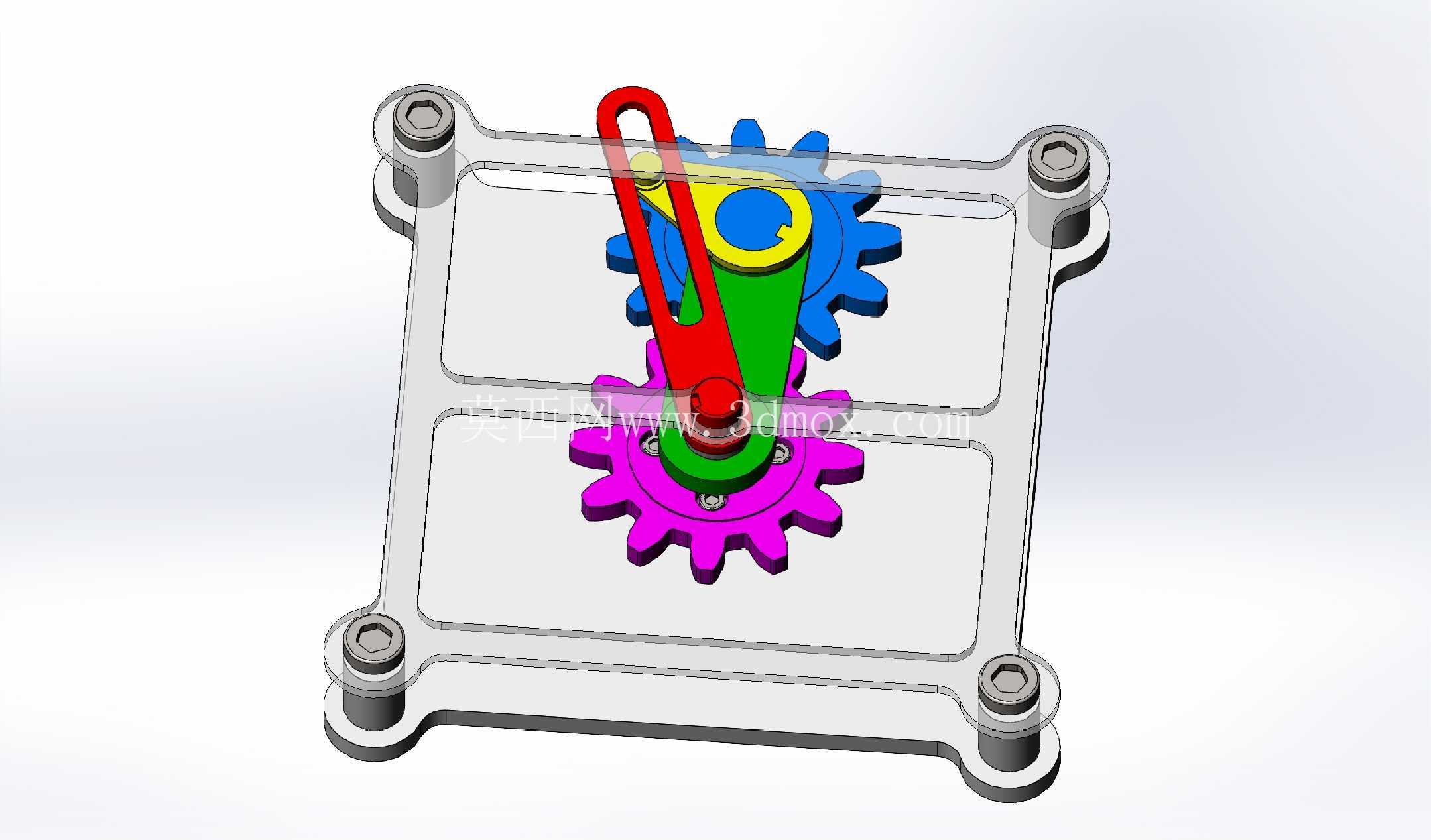

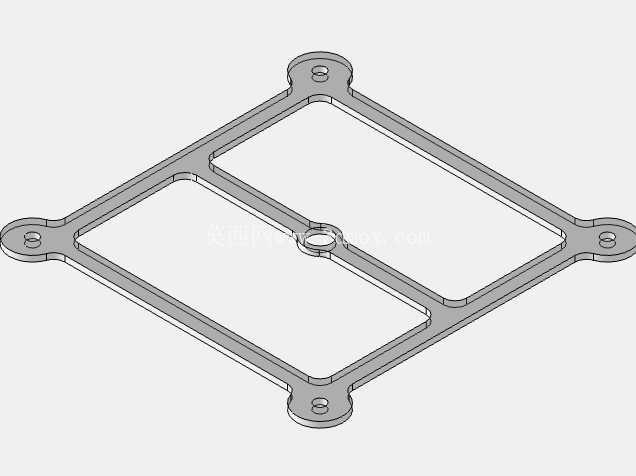

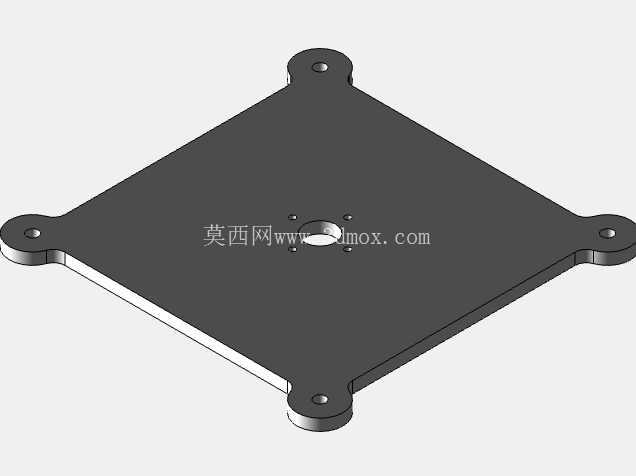

　　结构布置上，机架采用矩形框式底板，四角设置带台阶的支柱和紧固元件，形成清晰的安装边界。底板上方两层平行导向板对摆杆运动区域进行约束，既可以限制连杆平面外窜动，也能在三维装配中表现出机构的层叠关系。主动与从动齿轮分别位于框架中部，齿轮轴线垂直于底板安装面，齿形按外啮合圆柱齿轮方式建模。彩色摆杆和连杆用于区分运动构件：红色长摆杆承担主要摆动输出，绿色连杆传递齿轮铰接点运动，黄色小件表现铰接与相位连接关系。

　　设计思路的重点在于齿数、中心距和连杆点位的匹配。两个齿轮保持1比1速比，意味着输入轴每转一周，从动齿轮也完成一周对应运动，连杆轨迹周期稳定。驻留效果并非依靠齿形中断，而是来自连杆机构在死点附近或轨迹曲率变化区域的速度降低。当铰接点运动方向与输出摆杆瞬时运动方向接近垂直时，摆杆端部位移变化很小，即使输入齿轮仍在连续旋转，输出端也会呈现近似停顿。工程上若要延长驻留角，可调整连杆长度、偏心铰接半径以及摆杆回转中心位置；若需要缩短停顿时间，则应减小点位在低速区的覆盖范围。

　　外形尺寸方面，模型整体呈扁平矩形布局，长宽方向由底板外轮廓决定，高度方向由支柱、上下导向板以及齿轮厚度叠加形成。安装时底板四角支柱可作为主要固定边界，支柱端部紧固件预留了装配和拆卸空间。齿轮外缘与框架内侧之间需要保留径向间隙，避免旋转时与导向板发生干涉；摆杆在极限摆角位置也应检查与上层板边缘、齿轮齿顶和支柱的距离。由于机构属于平面连杆传动，轴销孔的同轴度、两块导向板的平行度以及齿轮中心距精度，会直接影响驻留段是否平稳、是否出现卡滞。

　　建模时可将机架设为固定件，齿轮绕各自轴线建立旋转副，连杆与摆杆之间、连杆与齿轮偏心点之间采用销轴铰接。运动校核应重点观察三个位置：一是摆杆进入驻留段前的速度衰减，二是驻留段内输出端位移是否足够小，三是离开驻留段后加速度是否突然增大。若用于真实设备，还需在铰接点加入衬套或轴承，并根据负载校核齿轮齿面接触强度、轴销剪切强度和连杆弯曲刚度。整体而言，该结构把齿轮的连续定比运动与连杆的非线性输出结合在一起，适合作为间歇分度、短时保持和周期性摆动机构的设计参考。
