卧式离心水泵整机爆炸结构拆解展示

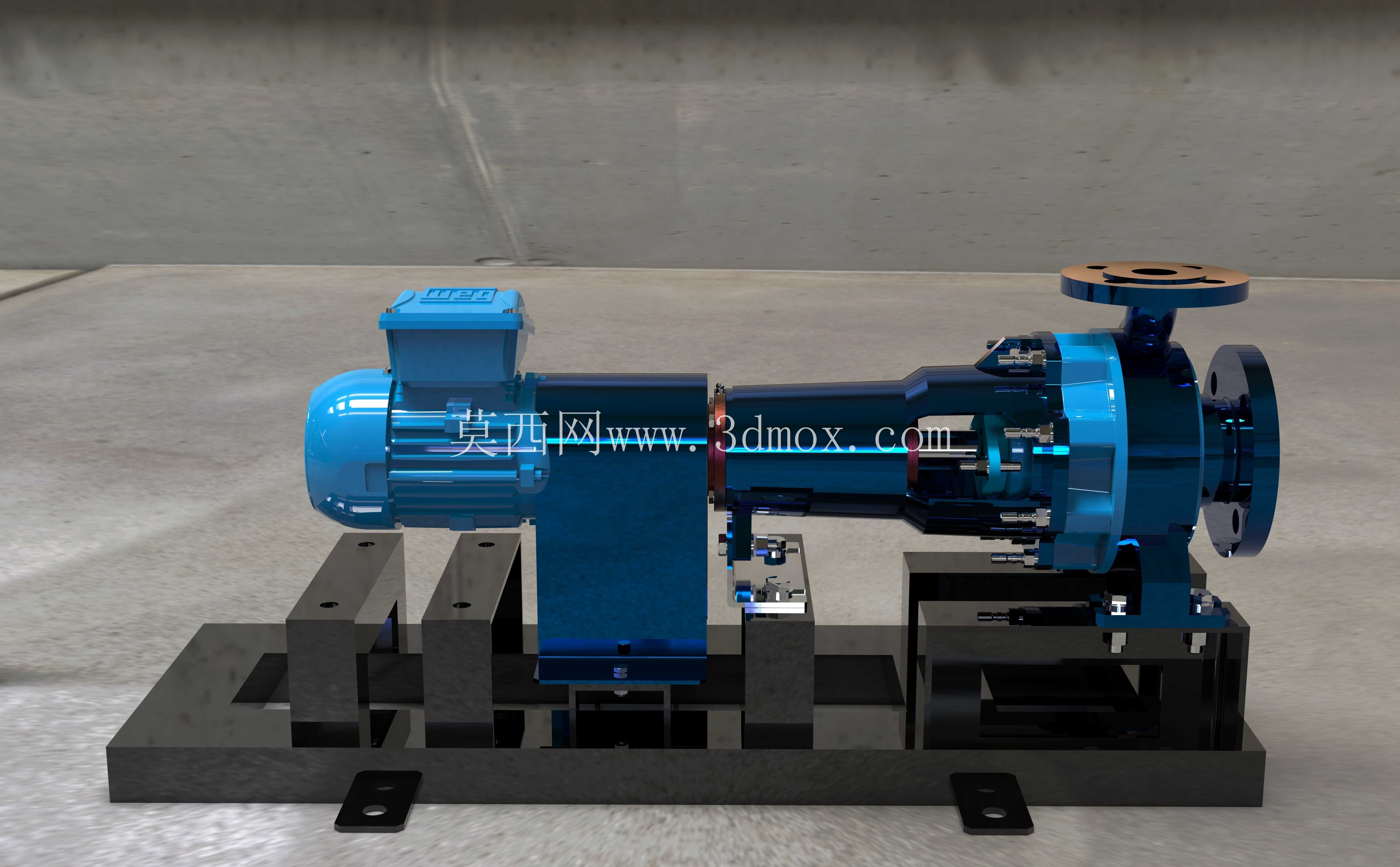

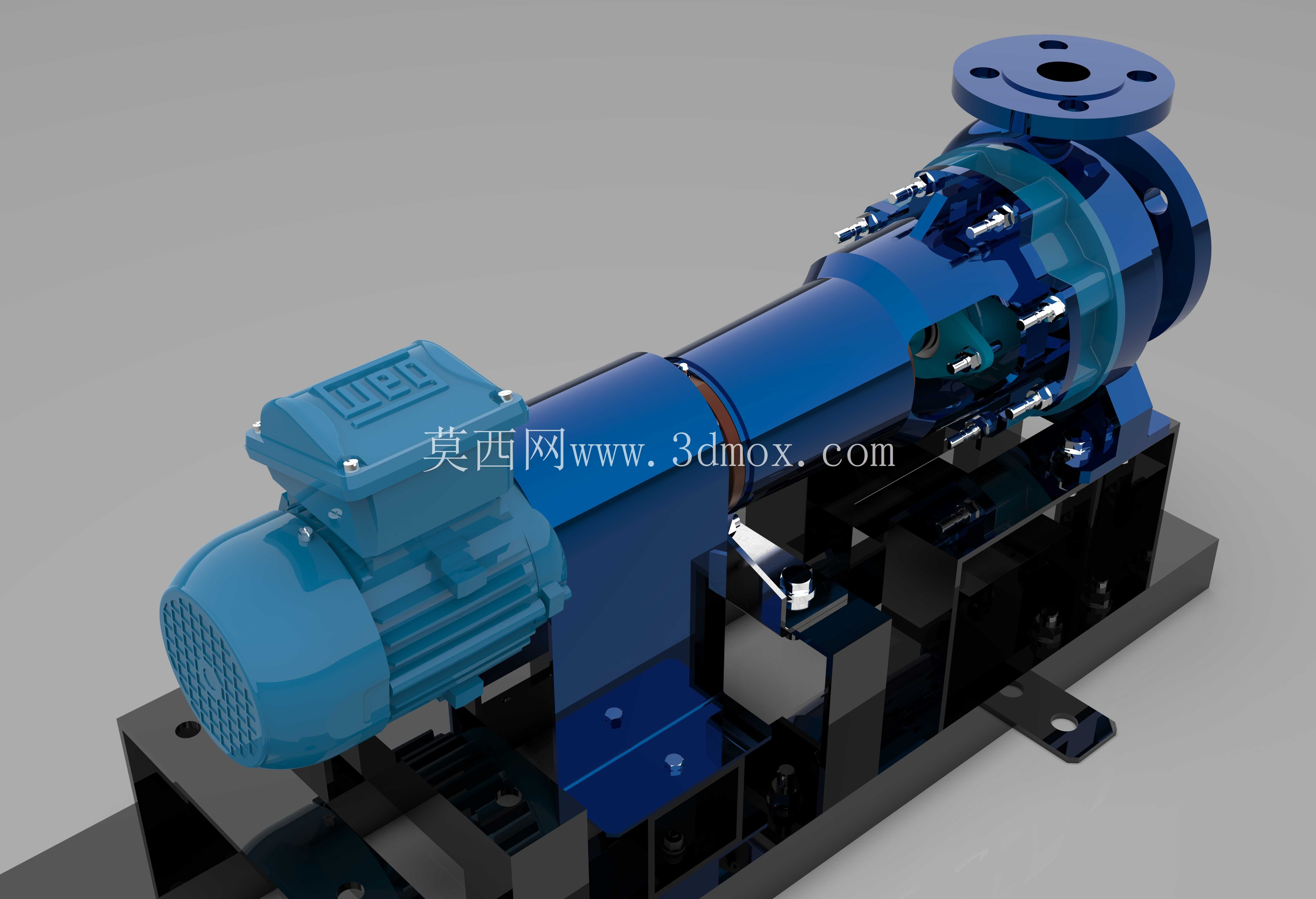

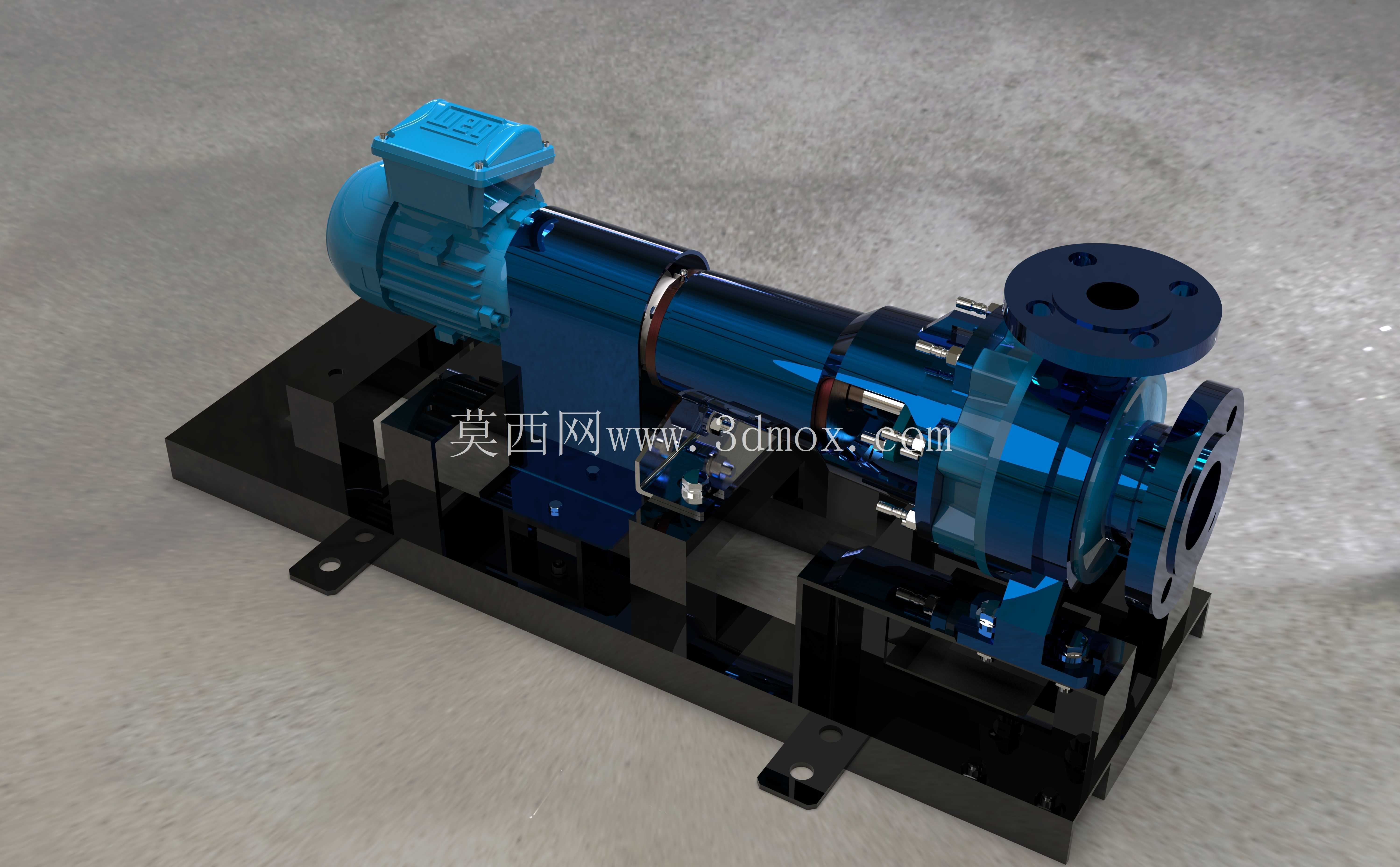

　　这套卧式离心泵的三维结构拆解，完整呈现了泵体、叶轮、泵轴、密封组件、联轴器、驱动电机与公用底座之间的装配逻辑，适合在供水增压、市政给排水、农田灌溉、化工介质输送以及污水处理工段中做结构核对与选型参考。从现场布置角度看，机组采用泵头与电机共底座的卧式布局，底座预留地脚安装孔，安装时需要先校准基础平面的水平度，再以联轴器端面间隙和径向跳动为基准完成对中，避免运行中因轴系不同心引发轴承温升过高、机械密封偏磨或联轴器弹性件过早失效。

　　流体做功部分集中在泵腔内部：介质从轴向吸入法兰进入叶轮中心，随叶轮高速旋转获得离心力，沿叶片流道向外缘甩出后进入蜗壳流道，蜗壳沿周向逐步扩压，将动能转化为压力能，最终从侧向排出法兰送入管路。建模中叶轮、口环、泵盖、蜗壳的配合关系表达清晰，口环作为易损耐磨件，与叶轮进口端保留微小径向间隙，既限制高压水回流至吸入腔，也方便检修时单独更换，不必整体报废泵体。

　　轴系与密封结构是这类设备稳定运行的关键。泵轴贯穿泵腔与轴承支撑位，轴端通过联轴器和电机输出轴传递扭矩；靠近泵腔一侧设置机械密封或填料密封结构，阻止带压介质沿轴向外漏。拆解视图里可以看到密封端盖、压盖、密封圈、定位垫片的分层关系，装配时密封端面的清洁度、弹簧压缩量以及轴套表面粗糙度都会直接影响泄漏量和使用寿命。轴承位承担径向与少量轴向载荷，润滑腔结构需要在建模时预留注油、排油和油封位置，避免长期运行出现缺油研磨。

　　驱动侧选用卧式电动机，电机通过支架固定在同一底座上，联轴器之间保留拆装空间，后期维护时可以在不挪动进出水管路的情况下，拆出泵轴、叶轮和密封件。泵体进出口法兰采用标准法兰连接，法兰盘上的螺栓孔分布、密封面凸台以及接管口径，在三维环境中可直接核对管线走向、阀门操作空间和法兰扳手空间。底座采用型钢焊接板式结构，既承托泵头和电机重量，也抵抗叶轮运转产生的径向力与启动扭矩；底座下方的地脚孔位置决定了混凝土基础的预埋件边界，布置时还要在泵组四周留出检修通道，保证叶轮、轴承和密封件能够侧向抽出。

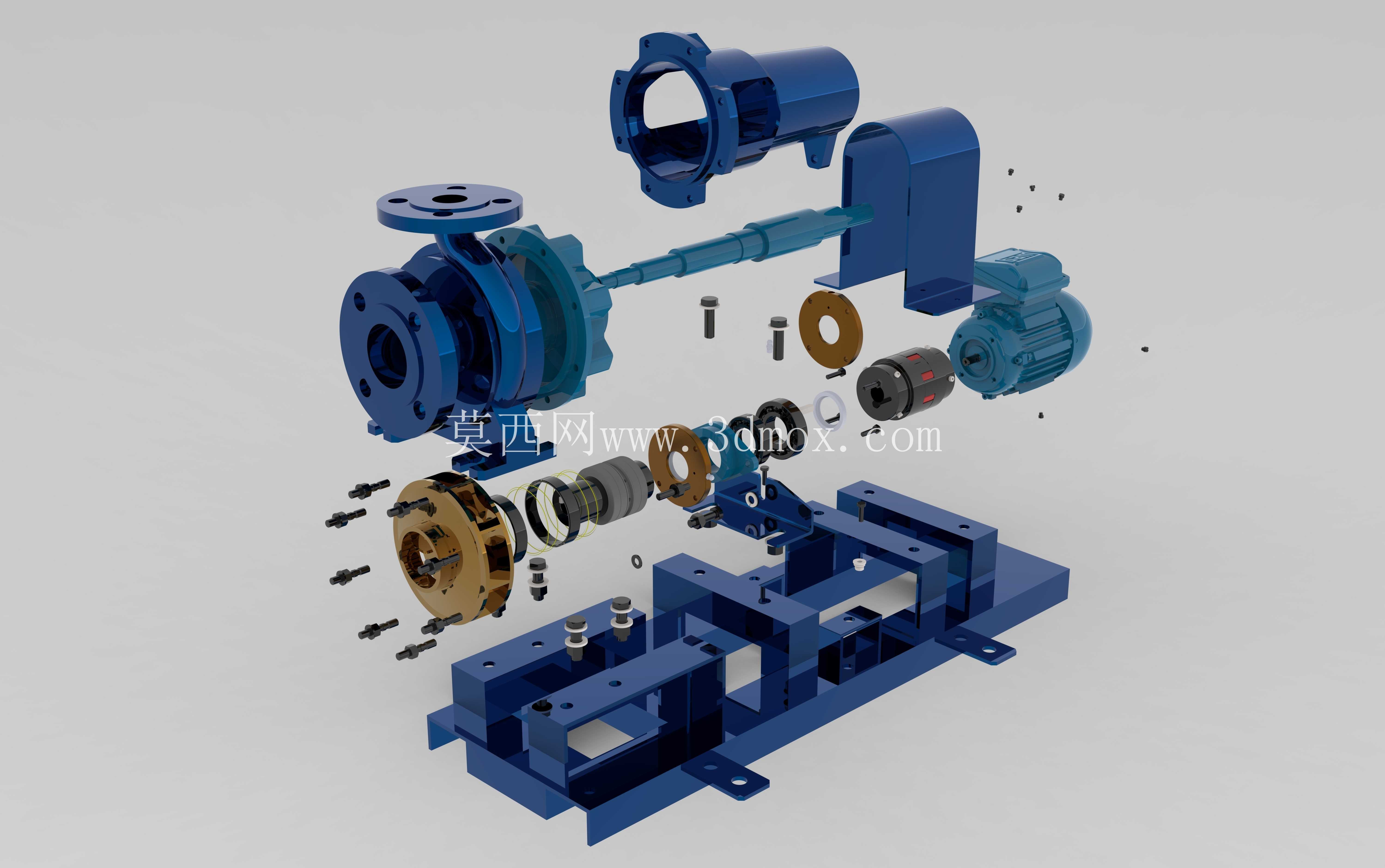

　　从结构设计思路看，爆炸视图把零散螺栓、定位销、垫片、轴承和密封件按装配方向展开，能够帮助设计者检查零件之间是否存在干涉、装配顺序是否合理、紧固件是否有足够工具空间，也能让维护人员理解从进水法兰、蜗壳、叶轮、泵轴到电机的动力传递路径。针对不同输送介质，过流部件的材质、叶轮形式和密封方案会相应变化：清水输送侧重效率与汽蚀余量，污水或含颗粒介质需要更大流道和耐磨材质，化学介质则要关注腐蚀裕量与密封兼容性。整体模型在外形边界上明确了泵组长度、宽度、高度以及进出口方位，可直接用于设备布置图中的占位校核、管路预制和基础尺寸确认。
